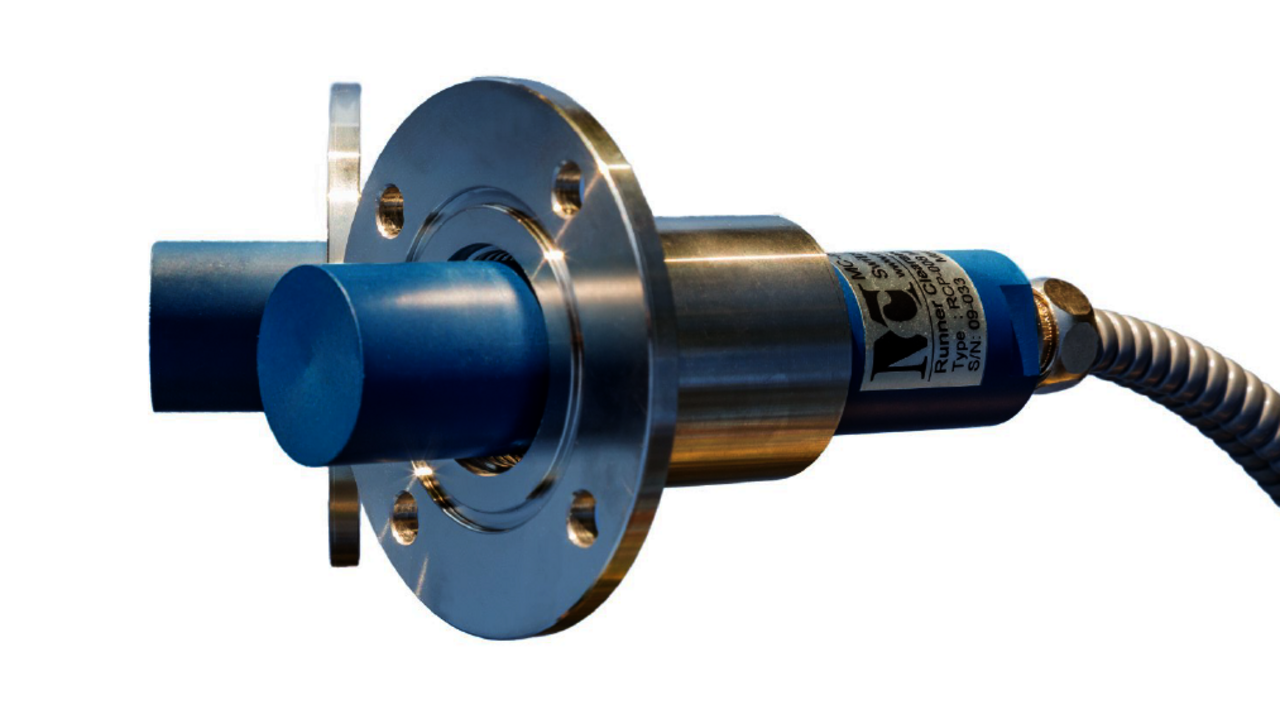

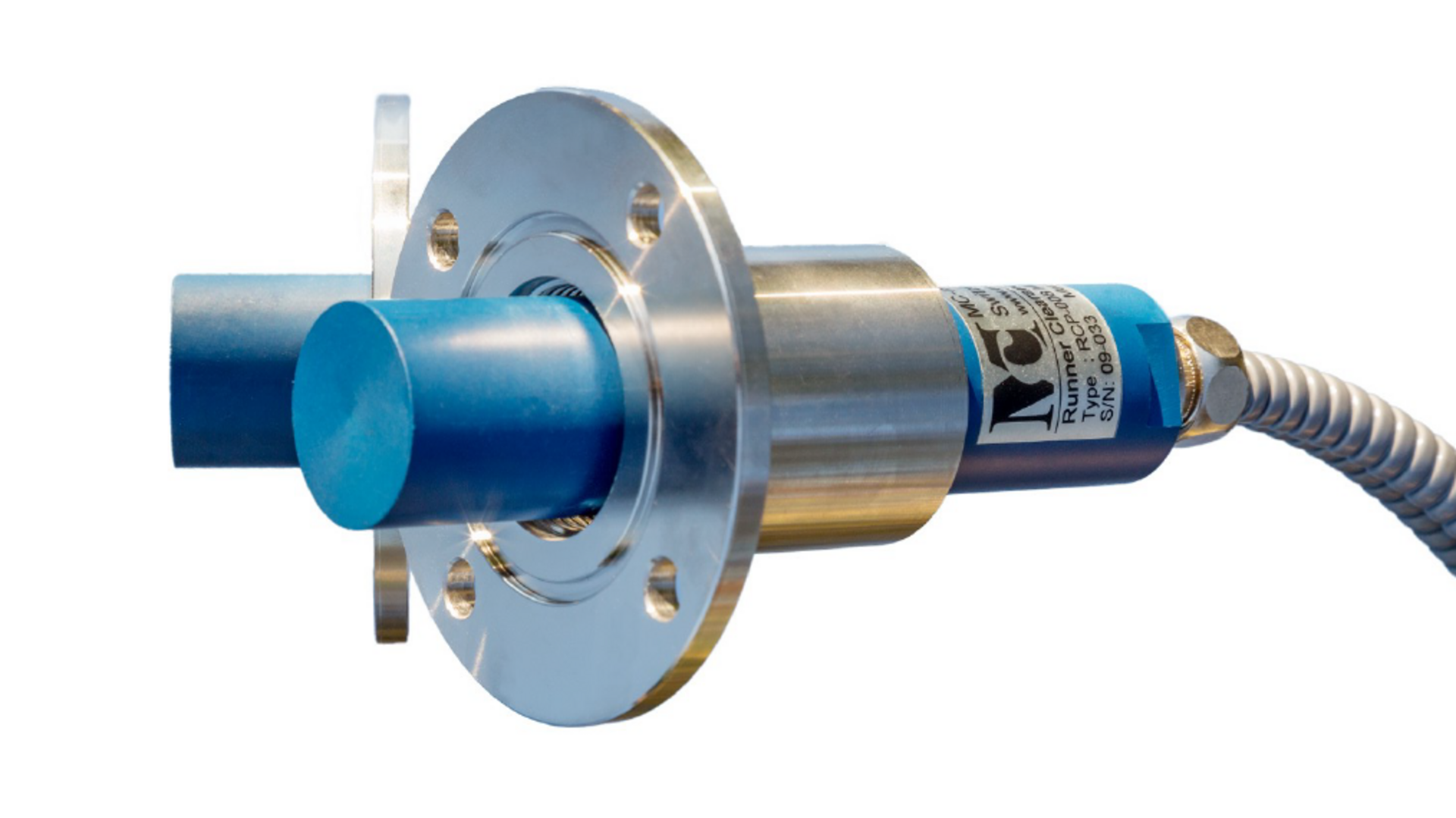

Wasserspaltsensoren für den Messbereich 0–4/8/10 mm

Produktbezeichnung: RCP-004/8/10

Eigenschaften

  • Berührungsloser Wasserspaltsensor auf Basis des Wirbelstrom-Messprinzips
  • Linearer Bereich: 0 bis 4 mm (RCP-004) / 0 bis 8 mm (RCP-008) / 0 bis 10 mm (RCP-010)
  • Frequenzbereich: bis zu 500 Hz (-3dB)
  • Sensorkörper und Schutz der Sensorspitze aus PPS Techtron für hervorragende chemische und mechanische Festigkeit und ausgezeichnete Verschleißfestigkeit
  • 10 Meter steckbares Kabel, Lieferung mit Edelstahlflansch
  • 24 V DC Spannungsversorgung

Beschreibung

Der Wirbelstromsensor RCP-004/008/010 wird für berührungslose Messungen des Turbinenlaufradspiels von großen Francis- oder Kaplanturbinen eingesetzt. Das Hochleistungs-Gehäusematerial ermöglicht eine dichte Montage der Wirbelstromsonde in den Turbinenhalsring oder in Turbinenlabyrinthen.

Die gesamte Signalverarbeitung ist im Sensorgehäuse eingebaut. Der Spannungsausgang ist direkt proportional zum gemessenen Abstand zwischen dem metallischen Messobjekt und der Sensorfläche.

Spezifikationen



RCP/004/RCP-008 / RCP-010

Betrieb



Messbereich

0–4 mm (RCP-004) /0–8 mm (RCP-008) /0–10 mm (RCP-010)

Empfindlichkeit

2 V/mm (RCP-004) /1 V/mm (RCP-008) /0,8 V/mm (RCP-010)

Linearität

±2,5 % / ±2,5 % bei 0–8 mm

±5 % bei 8–10 mm

Referenz (Target) Materialien

auswählbar

Targetfläche

Minimal 50 mm Durchmesser

Signalausgang

2–10 V

Auflösung

< 10 µm

Temperaturstabilität

< 10 µm/K

Spannungsversorgung/Stromaufnahme

+15 V DC bis +30 V DC / 30 mA max.

Umgebungsbedingungen



Betrieb/ Lagerung

0° bis +55 °C / -20° bis 70 °C

Schock und Vibration

Gemäß IEC 60947-5-2 / 7.4

Schutzart elektrische Seite

IP67

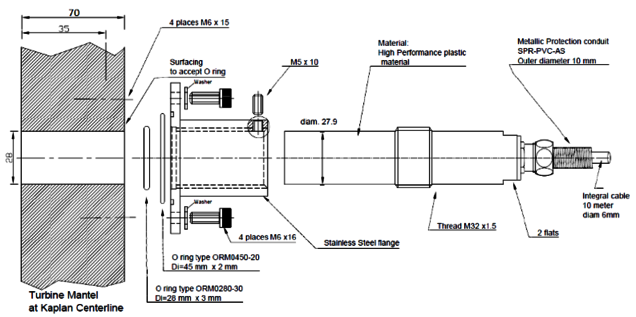

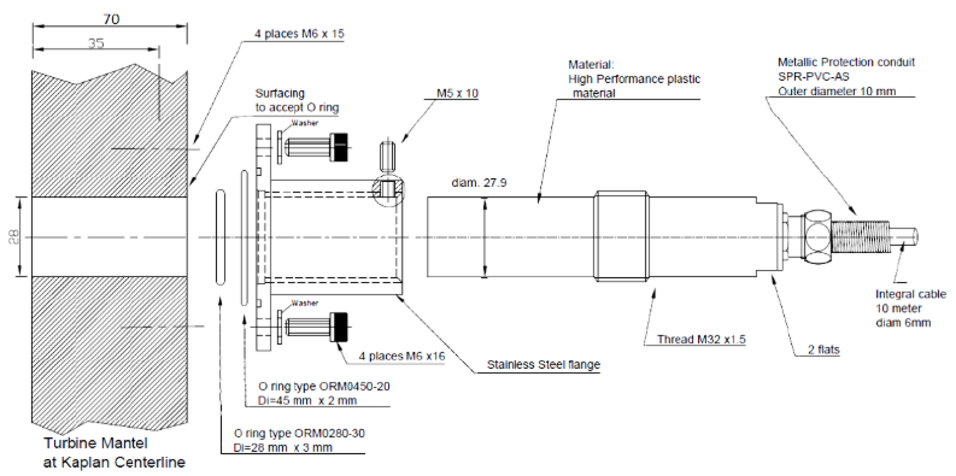

Abmessungen und Gewicht



Sensorabmessungen

124 x ø 27,9 mm, Gewindeteil M32x1,5, 20 lang

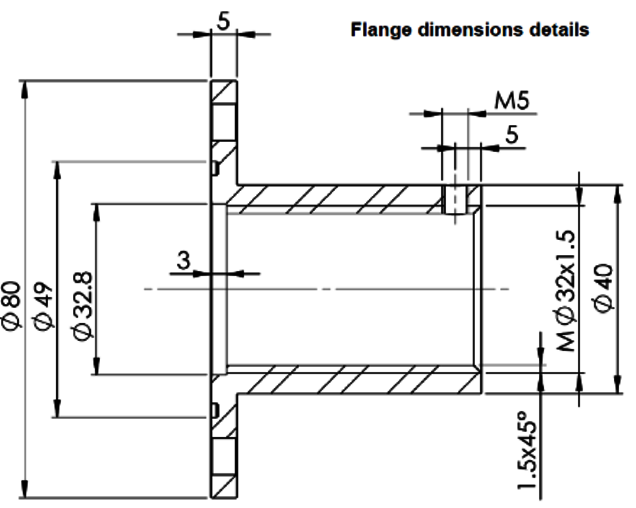

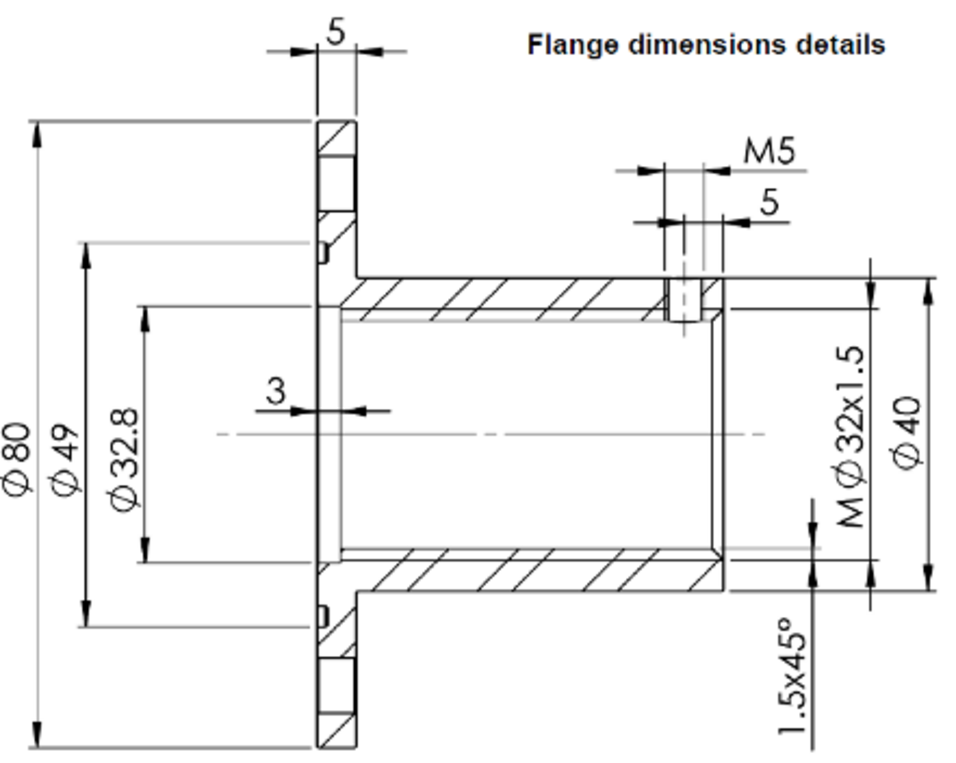

Material des Flansches

1.4305

Eintauchtiefe

Einstellbar, je nach Modellversion unterschiedlich

Anschluss – Flansch

BraunWeißGrünGelbSchwarz
24 V DC0 VSignalausgangReserviertSchirm

Optional Kabel mit M12 Stecker.



Bestellbezeichnung

  • Bestellkodierung: 05.004.001-MXY / 05.008.001-MXY / 05.010.001-MXY AA
AA MY
Target MaterialEintauchtiefeZug-Druck-Stecker

  • 01: ST37-2K (1.0037)
  • 02: VCL 140 (1.7223)
  • 03: X3CrNiMo13-4 (1.4313)
  • 04: C35E (1.1181)
  • 05: 15NiCr13 (1.5752)
  • 06: ASTM A743 CA6NM (1.4317)


  • M1 = 45–65 mm
  • M2 = 35–55 mm
  • M3 = 50–70 mm

falls Zug-Druck-Stecker benötigt wird
