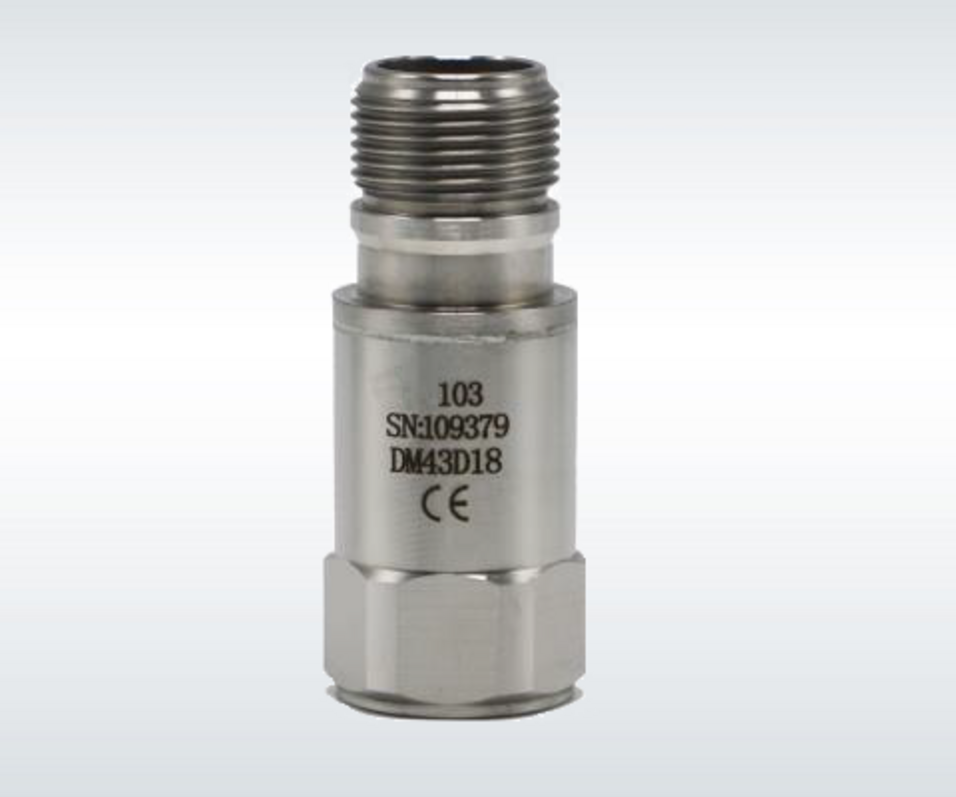

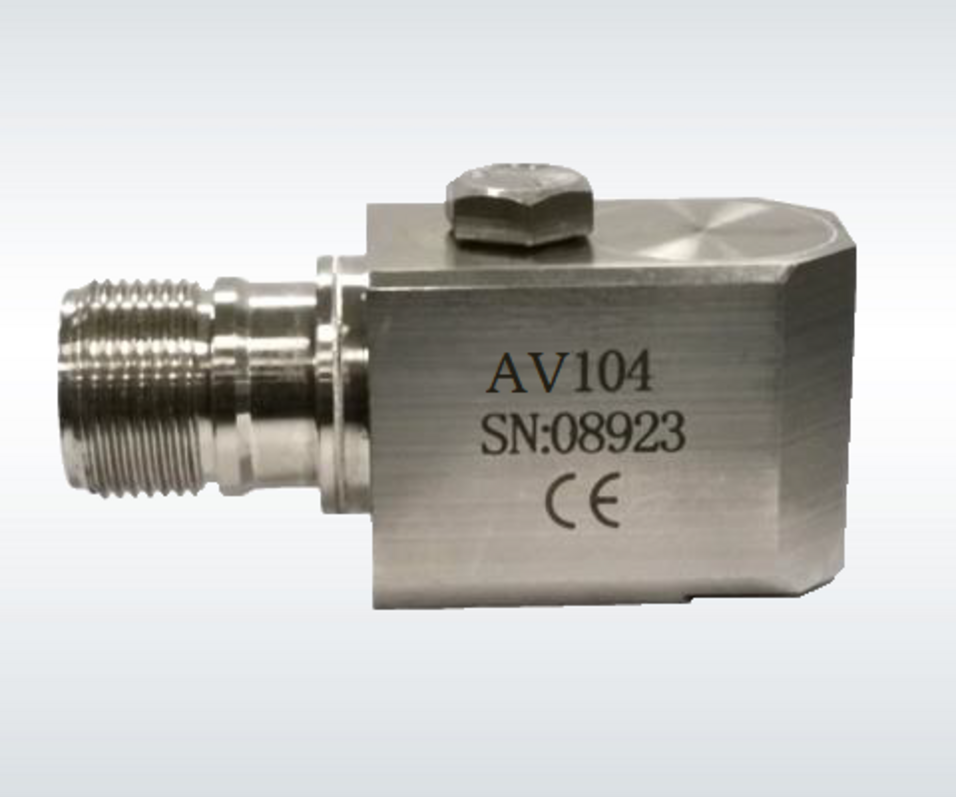

Industrie Beschleunigungssensoren mit MIL C-5015 Anschluss

Produktbezeichnung: AV103 und AV104

Eigenschaften

  • für industriellen Einsatz
  • sehr gutes Preis-Leistungs-Verhältnis
  • IEPE-Konstantstrom-Versorgung
  • Empfindlichkeiten 100 mV/g, Messbereich: +/-80 g
  • linear bis 15 kHz (3 dB)
  • galvanisch entkoppelt
  • Laser verschweißtes Gehäuse
  • robuster MIL-Kabelanschluss
  • M6-Befestigungsgewinde im Boden (AV103)
  • Durchgangsbohrung (AV104)

„Beschleunigungssensoren“ kurz im Video erklärt

Weitere interessante Videos – von Sensoren bis zu Komplettlösungen zur Überwachung, Visualisierung und Messwerterfassung von Maschinenschwingungen oder Lagerzuständen finden Sie hier: YouTube-Channel @AVIBIAGmbH

Spezifikationen

 AV103AV104

Messtechnische Eigenschaften

Empfindlichkeit(±5%)

100 mV/g

100 mV/g

Messbereich

±80 g

±80 g

Linearität

< 1 %

< 1 %

Frequenzgang (±10%)

0,7–10.000 Hz

0,7–7.000 Hz

Frequenzgang (±3 dB)

0,4–15.000 Hz

0,4–15.000 Hz

Resonanzfrequenz

30 kHz

25 kHz

Querempfindlichkeit

≤ 5 %

≤ 5 %

Elektrische Eigenschaften

Bias-Spannung

10,5–13,5 V DC, typisch: 12 V DC

10,5–13,5 V DC, typisch: 12 V DC

Konstantstrom

2–20 mA, typisch 4 mA

2–20 mA, typisch 4 mA

Speisespannung

18–30 V DC, typisch: 24 V DC

18–30 V DC, typisch: 24 V DC

Einschwingzeit

≤ 2 sec

≤ 2 sec

Elektrisches Rauschen  10 Hz

14 µg/√Hz

14 µg/√Hz

Elektrisches Rauschen 100 Hz

5 µg/√Hz

5 µg/√Hz

Elektrisches Rauschen 1.000 Hz

3 µg/√Hz

3 µg/√Hz

Ausgangsimpedanz

< 100 Ω

< 100 Ω

Isolationswiderstand

> 108 Ω

> 108 Ω

Mechanische Eigenschaften

Maximale Schockbelastung

5.000 g

5.000 g

Befestigungsgewinde

M6x1

M6x1

Gewicht

61 g

126 g

Versiegelungsverfahren

Laserschweißen

Laserschweißen

Schutzklasse

IP68

IP68

Gehäusematerial

Edelstahl 316L

Edelstahl 316L

Anschlussstecker

2-polig Mil-C-5015

2-polig Mil-C-5015

Anschlussrichtung

axial

radial

Betriebstemperatur

-40 bis 120 °C

-55 bis 125 °C

Montagedrehmoment

2,7–6,8 Nm (Gewinde M6)

2,7–6,8 Nm (Gewinde M6)

Zertifikate

CE

CE

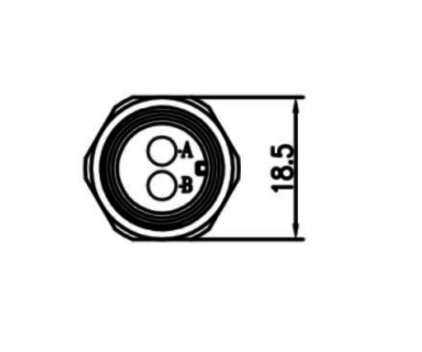

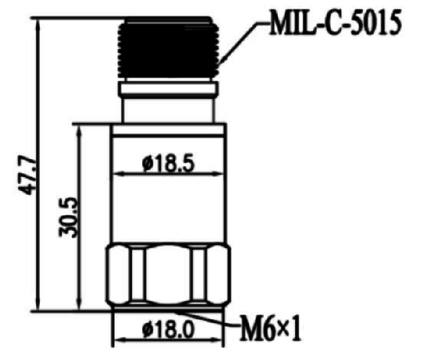

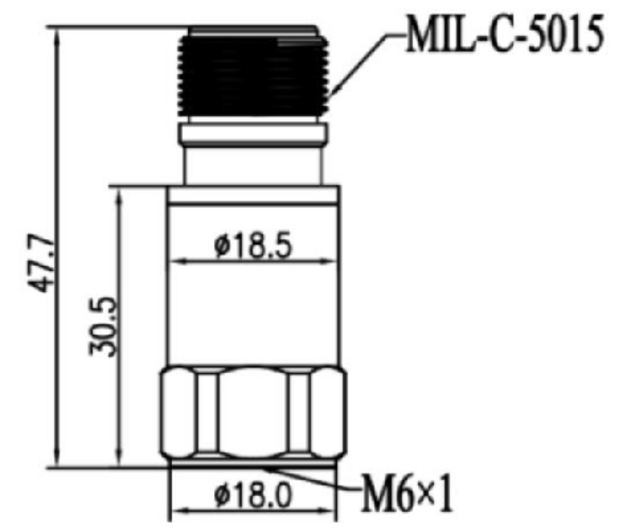

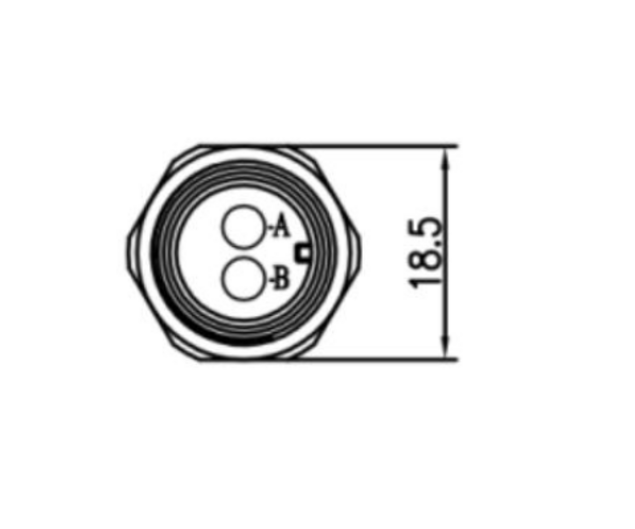

Technische Zeichnung AV103

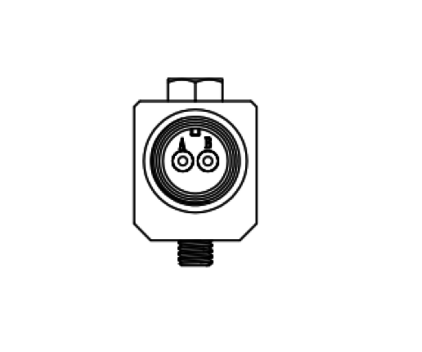

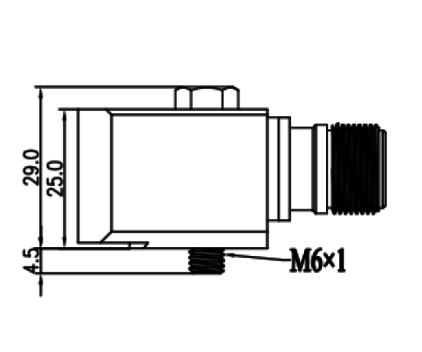

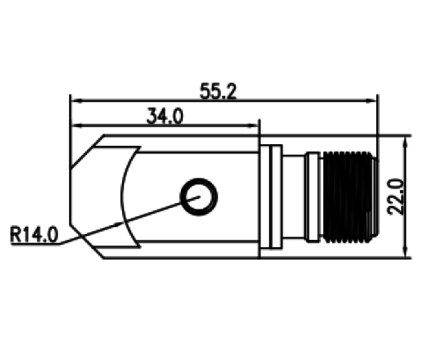

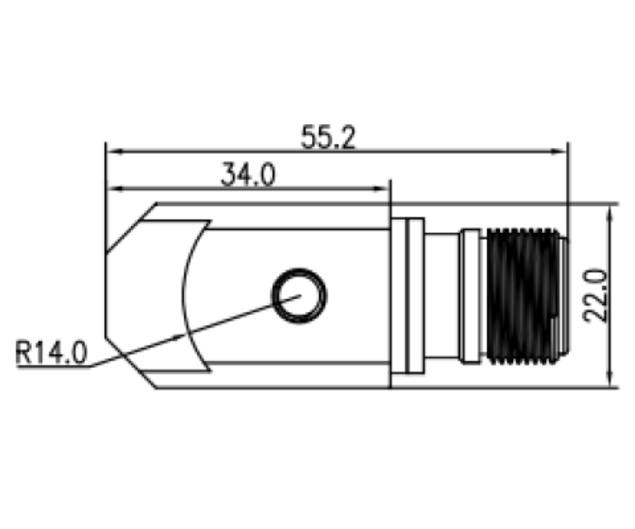

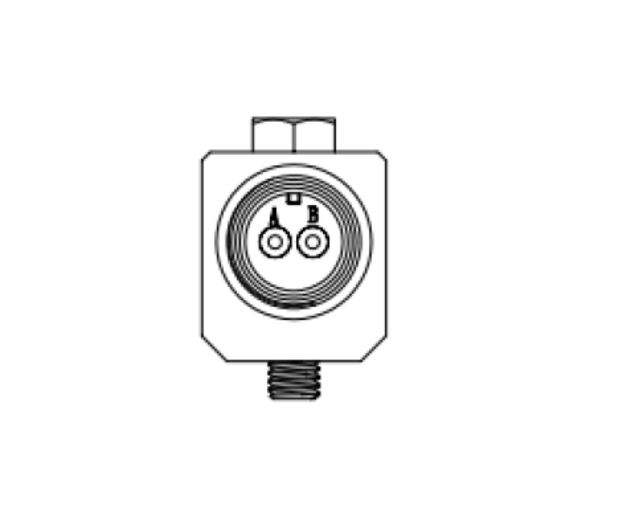

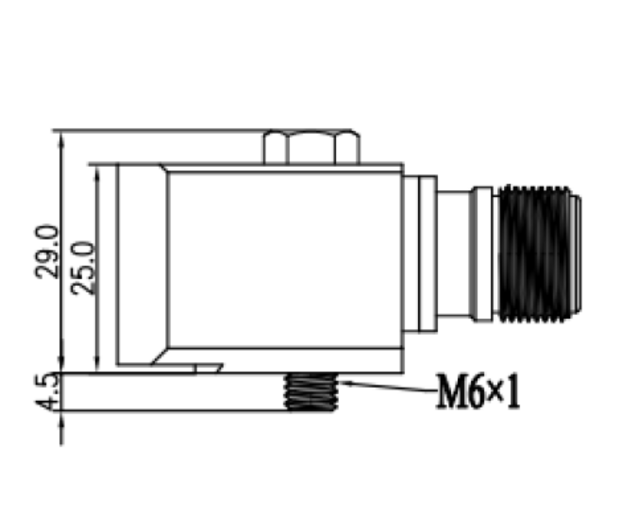

Technische Zeichnungen AV104


Anschlusszubehör

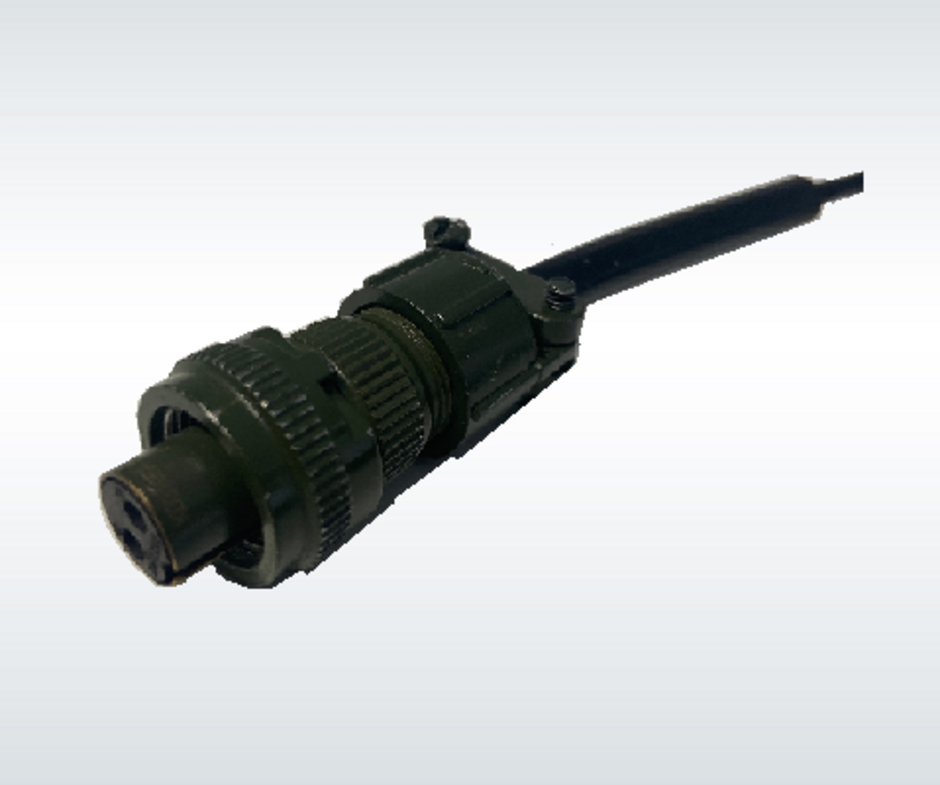

  • AVMIL5015 PLUG: 2-poliger Anschlussstecker für Kabelmontage MIL-C 5015, Farbe dunkelgrün, Lötanschluss


Befestigungszubehör

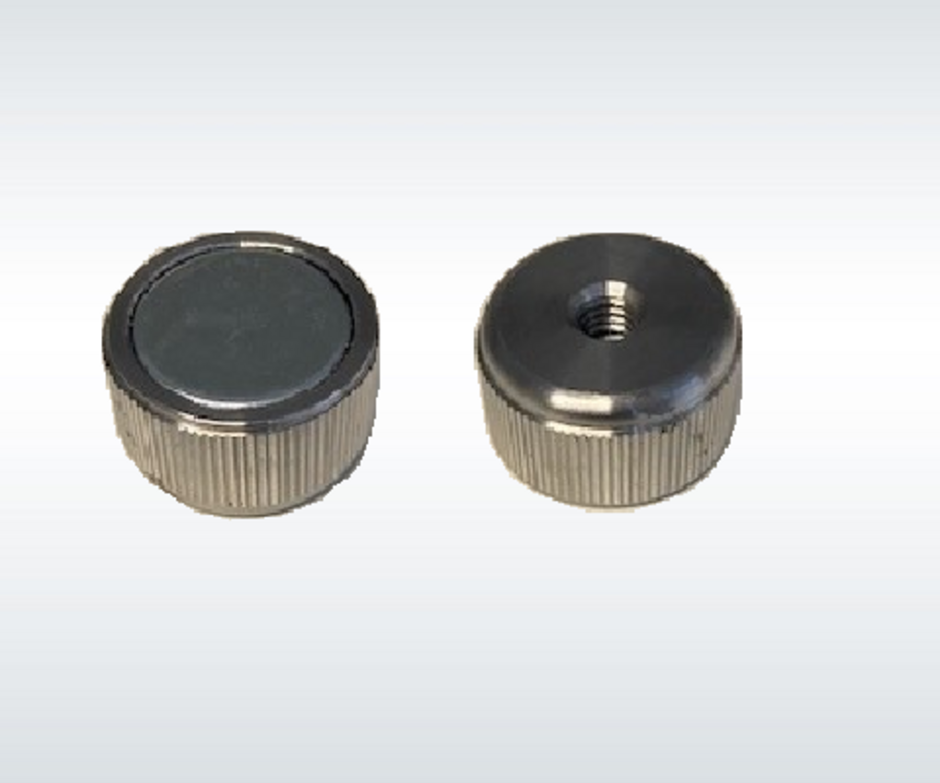

  • AV-BASE MAGNET M6: Haftmagnet für gerade Flächen, Seltenerd Magnet besonders hohe Haftkraft


Befestigungszubehör

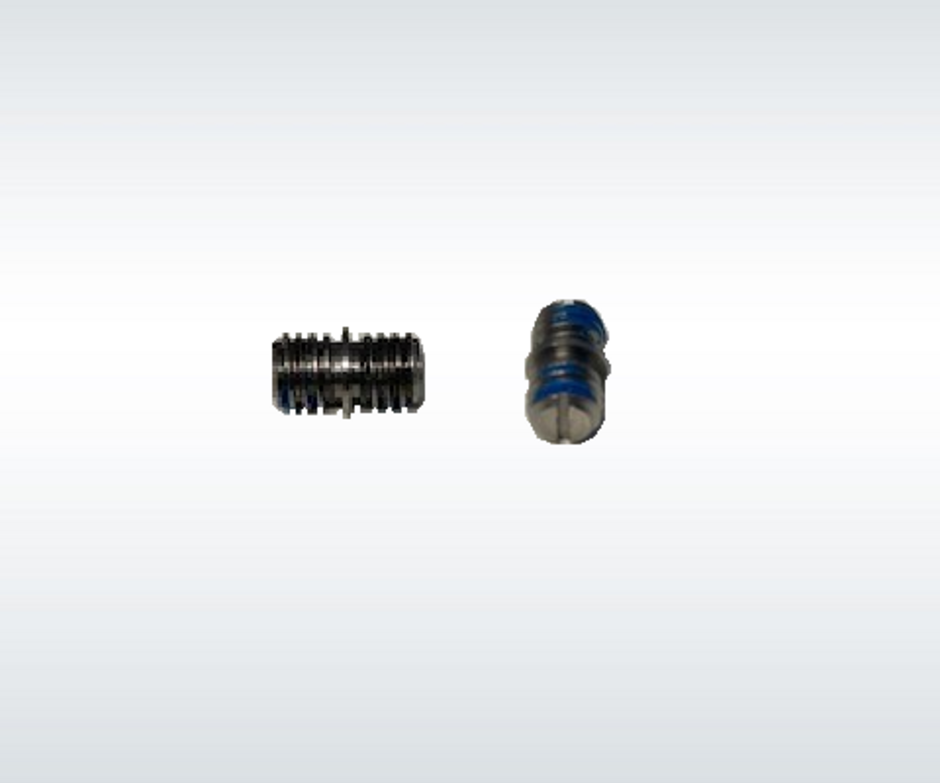

  • AV-BOLZEN M6: Befestigungsbolzen aus Edelstahl


Befestigungszubehör

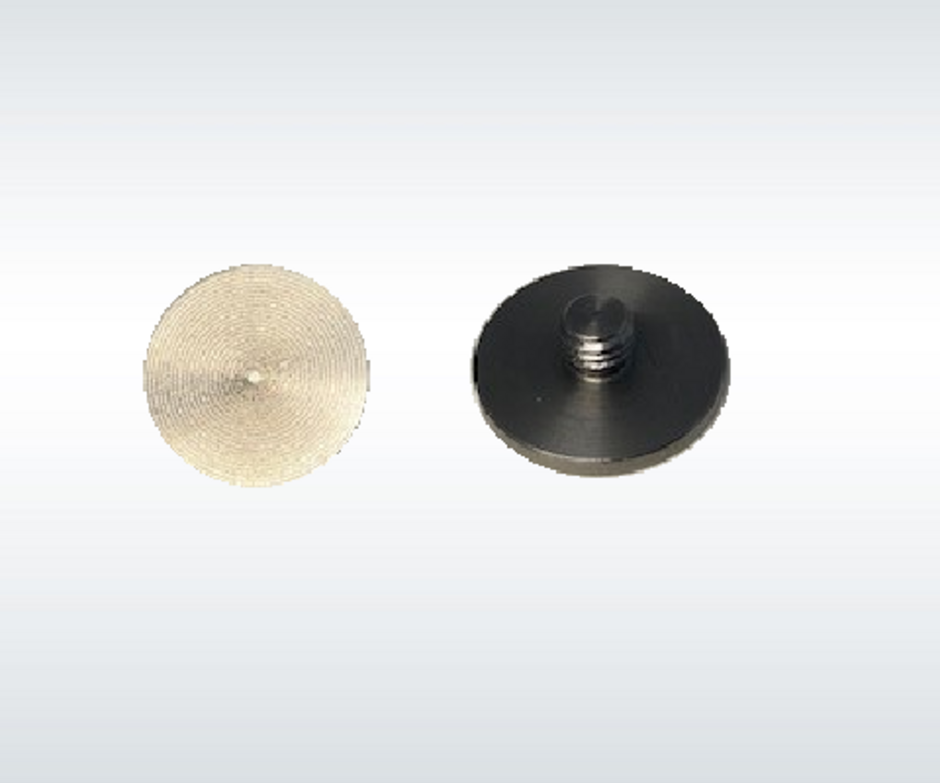

  • AV-PAD M6: Klebpad mit M6 Gewindebolzen aus Edelstahl
