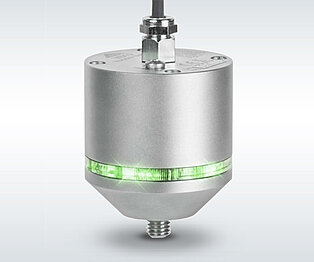

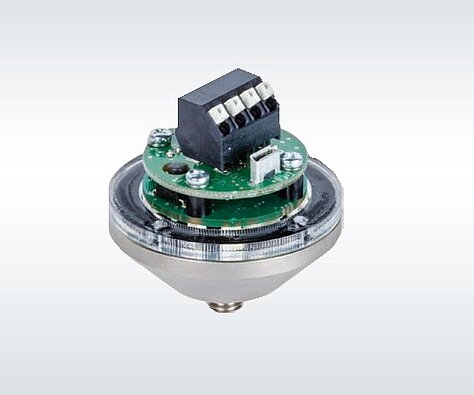

Smarte Schwingungsschalter

Produktbezeichnung: AVVS10 / AVVS11 / AVVS12

Eigenschaften

  • Überwachung von Schwingbeschleunigung und -geschwindigkeit
  • 60 Frequenzbereiche von 0,1 bis 10.000 Hz für Effektiv- und Spitzenwert programmierbar
  • Frequenzanalyse von 2 Hz bis 1.000 bzw. 10.000 Hz (AVVS11/12)

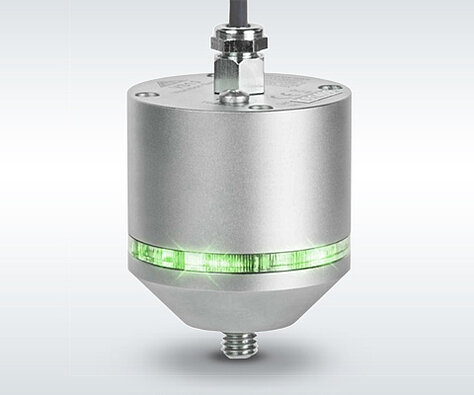

  • Signalisierung von Vor- und Hauptalarm über blinkende LEDs beim AVVS10 und AVVS11
  • Teach-In-Funktion zum automatischen Einmessen der Schaltschwelle
  • Robuste Aluminiumgehäuse, wasserdicht nach IP67, einfache Montage mit M8-Gewindestutzen

Anwendung

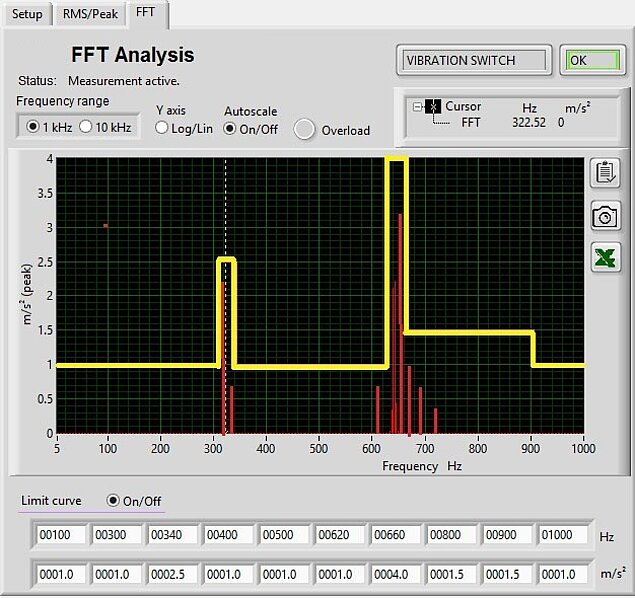

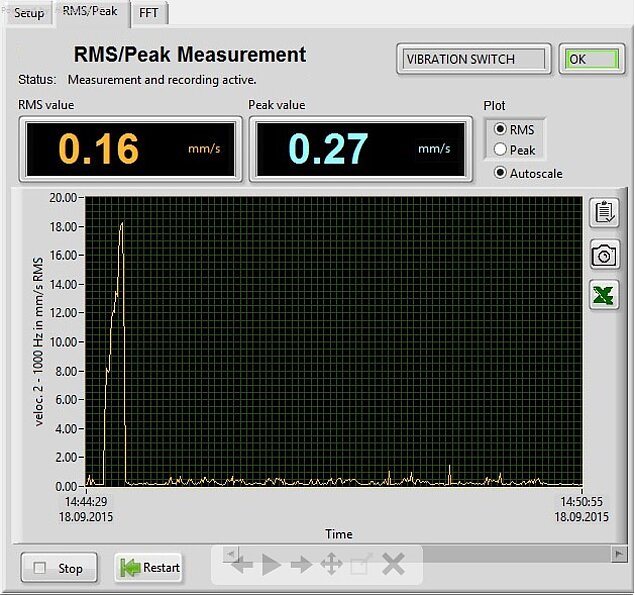

Die Reihe AVVS1x bietet Funktionen, die in herkömmlichen Schwingungsschaltern nicht zu finden sind. Die Geräte lassen sich über einen USB-Anschluss parametrieren. Alle drei Typen erlauben die Grenzwertüberwachung von Effektiv- und Spitzenwerten mit wählbaren Grenzfrequenzen. Zum Schalten externer Lasten dient ein Relaisausgang. Mit den Geräten AVVS11 und AVVS12 ist auch eine Überwachung im  Frequenzbereich möglich. Dazu wird das Frequenzspektrum der Beschleunigung gebildet und in zehn frei wählbaren Frequenzbereichen mit Grenzwerten verglichen. Beim AVVS12 wird der USB-Anschluss über eine Buchse nach außen geführt. Er eignet sich somit zum direkten Anschluss an Computer für schnelle und einfache Schwingungsmessungen. Die Geräte enthalten piezoelektrische Beschleunigungsaufnehmer und die kostenlose Software zur Konfiguration und Trending/FFT.

  • Zustandsüberwachung an Motoren, Lüftern, Pumpen, Kompressoren etc. nach DIN/ISO 10816 / 20816
  • Qualitätskontrolle in der Produktion
  • Alarmabschaltung an Produktionsanlagen, bei denen Vibrationen zu Gefährdungen führen können
  • Schwingungsüberwachung an Schienenfahrzeugen, Sicherheitsschalter an Türen und Toren

„Schwingungsschalter mit Zustandsindikator“ kurz im Video erklärt

Weitere interessante Videos – von Sensoren bis zu Komplettlösungen zur Überwachung, Visualisierung und Messwerterfassung von Maschinenschwingungen oder Lagerzuständen finden Sie hier: YouTube-Channel @AVIBIAGmbH

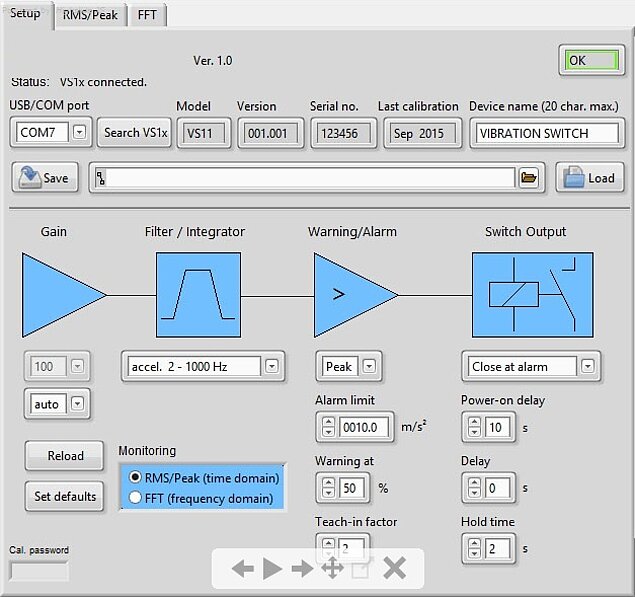

Software

Spezifikationen



AVVS10

AVVS11

AVVS12

Effektiv-/­Spitzenwertüberwachung

Ja

Ja

Ja

Überwachung im Frequenzbereich (FFT)

Nein



Ja

Ja

LEDs für Warnung und Alarm

grün / rot

grün / rot

nein

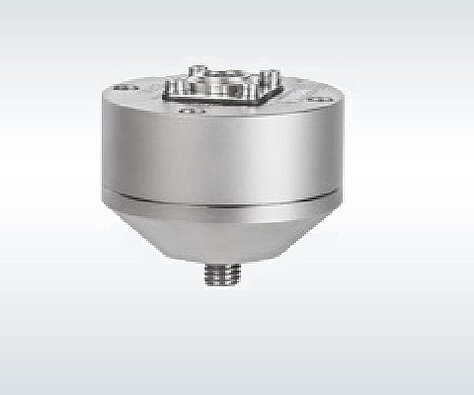

Externer USB-Anschluss

Nein

Ja

Ja

Messbereich Beschleunigung

0,1–1.000 m/s²

0,1–1.000 m/s²

0,1–1.000 m/s²

Messbereich Geschwindigkeit

frequenzabhängig

frequenzabhängig

frequenzabhängig

Filter für Effektiv-/Spitzenwert der Geschwindigkeit

Hochpass: 2/5/10 Hz

Tiefpass: 1 kHz

Hochpass: 2/5/10 Hz

Tiefpass: 1 kHz

Hochpass: 2/5/10 Hz
Tiefpass: 1 kHz

FFT-Frequenzbereich und Auflösung

Keine

2 bis 1.000 oder 20 bis 10.000 Hz; 360 Linien

2 bis 1.000 oder 20 bis 10.000 Hz; 360 Linien

FFT-Grenzwerte

Keine

10 frei wählbare Frequenzintervalle mit Grenzwertamplituden

10 frei wählbare Frequenzintervalle mit Grenzwertamplituden

Relaisausgang

PhotoMOS-Relais

SPST

max. 60 V / 0,5 A (AC/DC)

PhotoMOS-Relais

SPST

max. 60 V / 0,5 A (AC/DC)

PhotoMOS-Relais

SPST

max. 60 V / 0,5 A (AC/DC)

Teach-In-Funktion

Taste zum Einmessen

Taste zum Einmessen

Keine

Relaisanschluss

Schraubklemmen

Schraubklemmen

8-polige Buchse Binder 711

Alarmverzögerung

0–99 s / 0–9 s

0–99 s / 0–9 s0–99 s / 0–9 s

Schnittstelle

USB 2.0 Full Speed

USB 2.0 Full Speed

USB 2.0 Full Speed

USB-Anschluss

Micro-USB-Buchse

Micro-USB-Buchse

Binder 711

Stromversorgung

USB (5 V DC) oder

5 bis 30 V DC

< 100 mA

USB (5 V DC) oder

5 bis 30 V DC

< 100 mA

USB (5 V DC) oder 5 bis 30 V DC

< 100 mA

Schutzgrad

IP67

IP67

IP67

Betriebstemperaturbereich

-40–80 °C

-40–80 °C

-40–80 °C

Abmessungen (Ø x Höhe)

50 mm x 52 mm

50 mm x 52 mm

50 mm x 36 mm

Befestigung

M8-Gewindestutzen

8 mm lang

M8-Gewindestutzen

8 mm lang

M8-Gewindestutzen

8 mm lang

Masse

160 g

160 g

125 g


Optionales Zubehör

  • AVVS10/AVVS11: Micro-USB-Kabel zur Programmierung AVVS1x-USB
  • AVVS12: USB-Kabel AVVS12-USB (5 m)
