Berührungslose Wirbelstrom Wegsensoren für Standardanwendungen

Produktbezeichnung: AV-PPT-080/110

Eigenschaften

  • Entwickelt für lange Lebenszyklen und raue Umgebungen
  • kundenspezifische, robuste Kabelummantelung, die das Sensorkabel mechanisch schützt
  • hohe Beständigkeit gegen korrosive Umgebungen
  • Sensoren und Verlängerungskabel mit standardmäßiger Gummischutzhülle

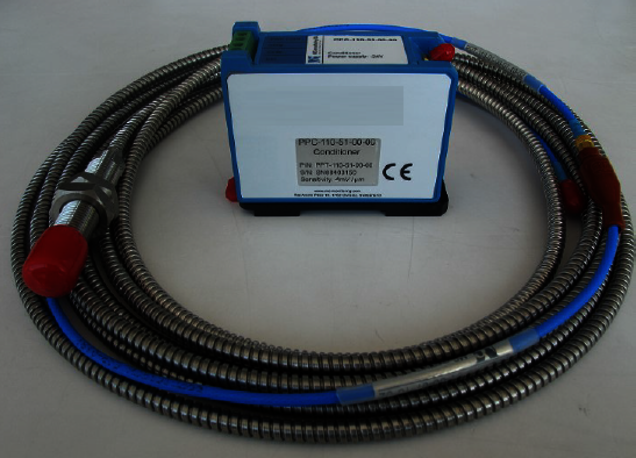

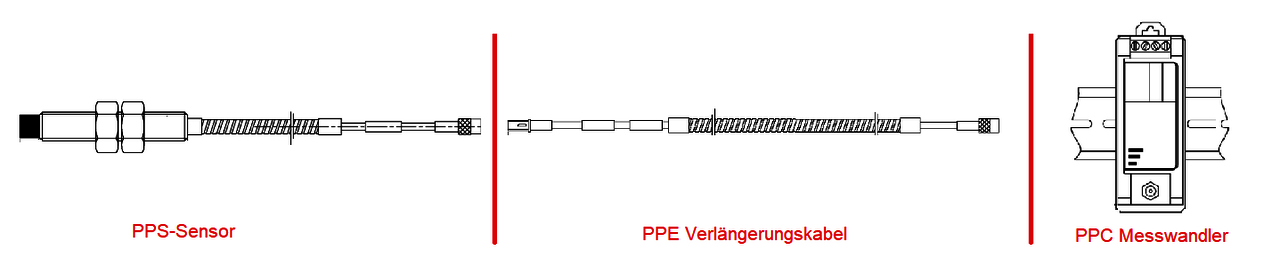

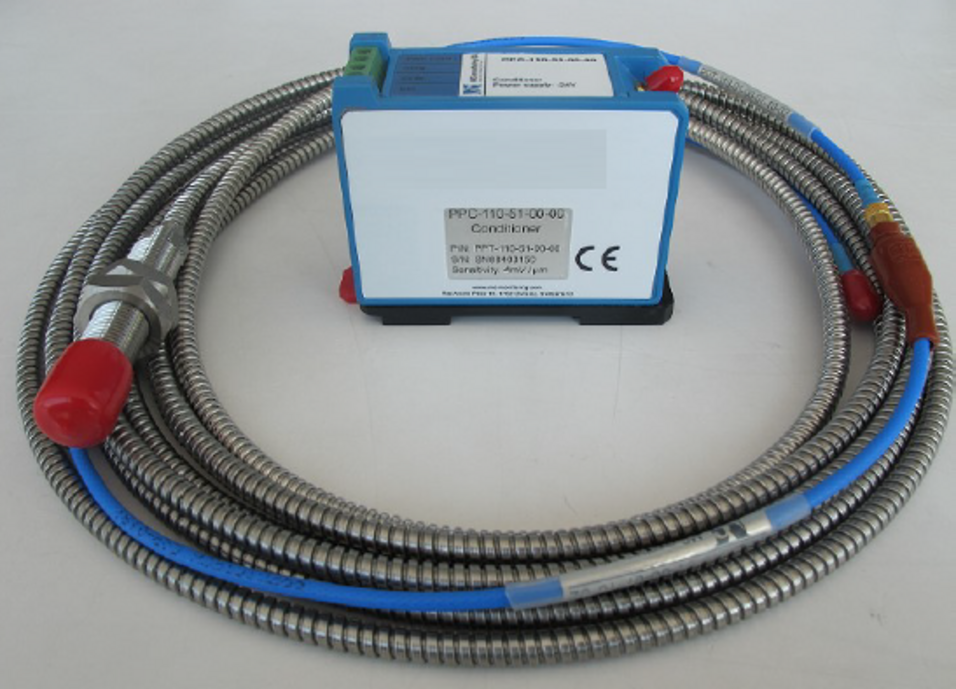

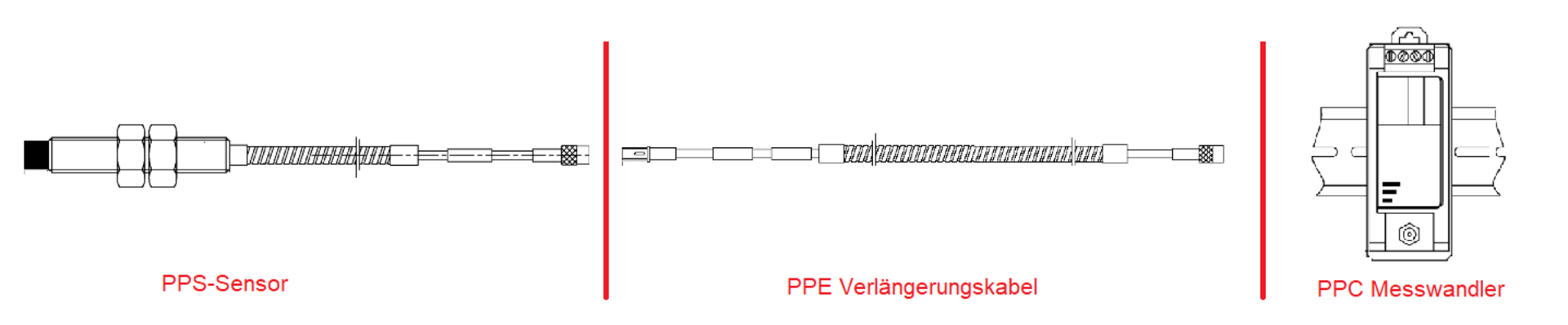

Die Wirbelstrom-Wegsensor-Messkette PPT wird für die berührungslose Messung von Wellenschwingungen und -positionen eingesetzt. Jede Messkette besteht aus einem Sensor PPS, einem Verlängerungskabel PPE und einem Messwandler PPC.

Die Wegsensoren der Serie PPT sind so konzipiert, dass sie dem Standard API 670 entsprechen. Der Spannungsausgang ist direkt proportional zum gemessenen Abstand zwischen dem metallischen Messobjekt und der Sensorfläche.


Sensor und Verlängerungskabel

Die Sensoren und Verlängerungskabel sind für eine lange Lebensdauer ausgelegt und für raue Umgebungen geeignet. Sie sind mit Panzerung und Gummischutzhüllen ausgestattet, die die Steckverbinder abdecken und das Eindringen von Öl und Schmutz verhindern. Das Verlängerungskabel entspricht dem API670-Standard.


Messwandler

Wird zusammen mit der dazugehörigen Sonde und dem Verlängerungskabel verwendet. Der Messkreis ist von der Masse isoliert. Die Gesamtlänge des Kabels zwischen Sensor und Messwandler beträgt entweder 5 m oder 9 m.


„Schwingweg­sensoren“ kurz im Video erklärt

Weitere interessante Videos – von Sensoren bis zu Komplettlösungen zur Überwachung, Visualisierung und Messwerterfassung von Maschinenschwingungen oder Lagerzuständen finden Sie hier: YouTube-Channel @AVIBIAGmbH

Spezifikationen



AV-PPT-080

AV-PPT-110

Linearer Messbereich

0,25 mm bis 2,25 mm

0,4 mm bis 4,40 mm

Empfindlichkeit

7,87 mV/μm

3,94 mV/μm

Temperaturempfindlichkeit
(-30 °C bis 120 °C)

±0,3 %/°C
(Mitte des linearen Bereichs)

±0,4 %/°C
(Mitte des linearen Bereichs)

Linearität





bei Kalibrierung als Gesamtsystem

±0,0254 mm

± 0,06 mm

Bei Austausch einzelner Komponenten

± 0,038 mm

± 0,16 mm

Frequenzgang (±3dB)

0 bis 10 kHz

0 bis 3 kHz

Minimale Zielgröße

ø 15 mm

ø 33 mm

Spannungsversorgung

-23 V DC bis -30 V DC / +24 V DC für PPC-081

-23 V DC bis -30 V DC / +24 V DC für PPC-081

Stromverbrauch (statisch)

< 12 mA

< 12 mA

Temperaturbereich





Sensor und Kabel, Betrieb

-40° bis +120 °C

-40° bis +120 °C

Sensor und Kabel, Lagerung

-40° bis +120 °C

-40° bis +120 °C

Messwandler, Betrieb

-15° bis +80 °C

-15° bis +80 °C

Messwandler, Lagerung

-40° bis +100 °C

-40° bis +100 °C

Luftfeuchtigkeit

100 % nicht kondensierend

100 % nicht kondensierend

ATEX

II 1 G, EEx ia IIC T4

II 1 G, EEx ia IIC T4

PCEC

Ex ia IIC T4

Ex ia IIC T4

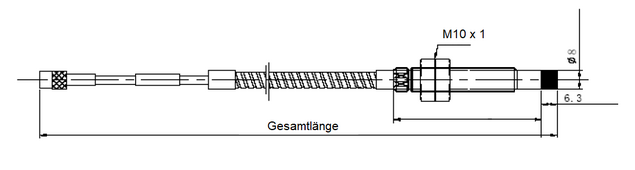

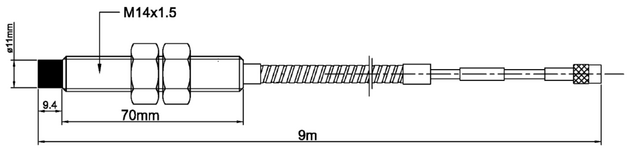

Sensor-Abmessungen

70 mm L x ø 8 mm
Abschluss 1 m Kabel ø 8 mm

70 mm L x ø 11 mm
Abschluss 1 m Kabel ø 8 mm

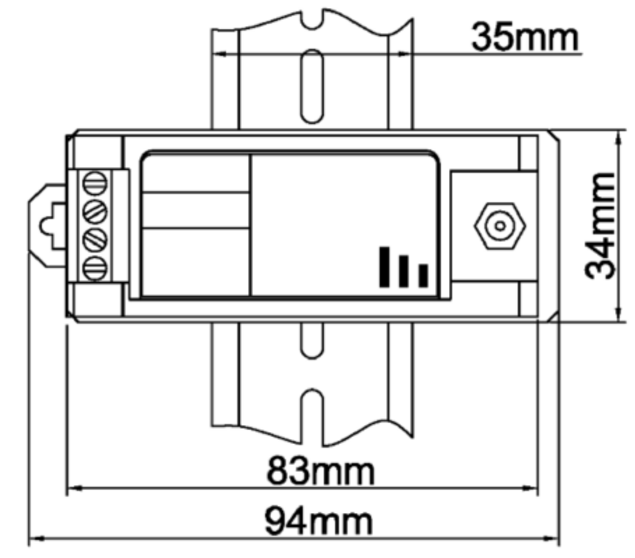

Messwandler-Abmessungen

94 x 34 x 75 mm LxBxH

94 x 34 x 75 mm LxBxH

Verlängerungskabel Abmessungen

8 m x ø 8 mm oder 4 m x ø 8 mm

8 m x ø 8 mm oder 4 m x ø 8 mm

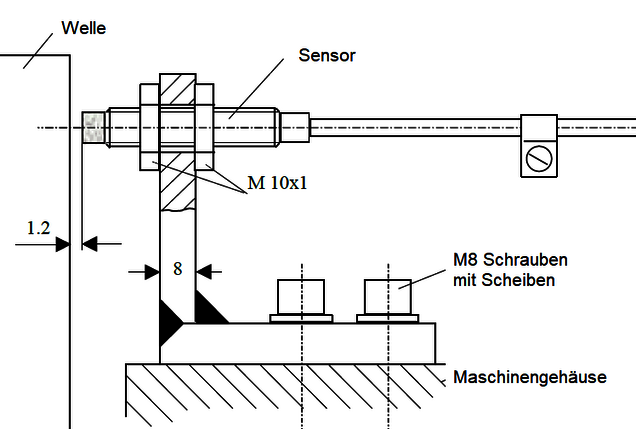

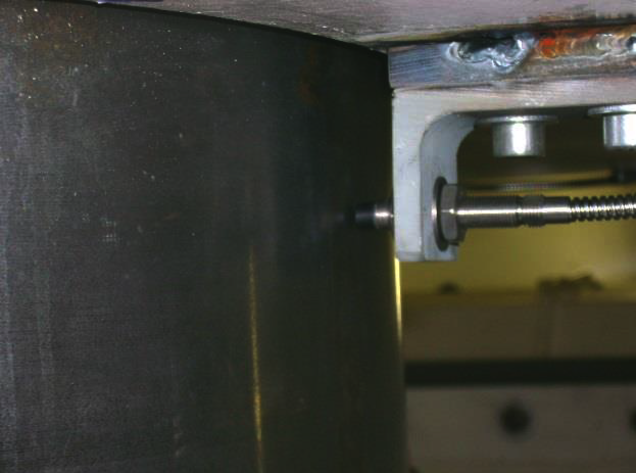

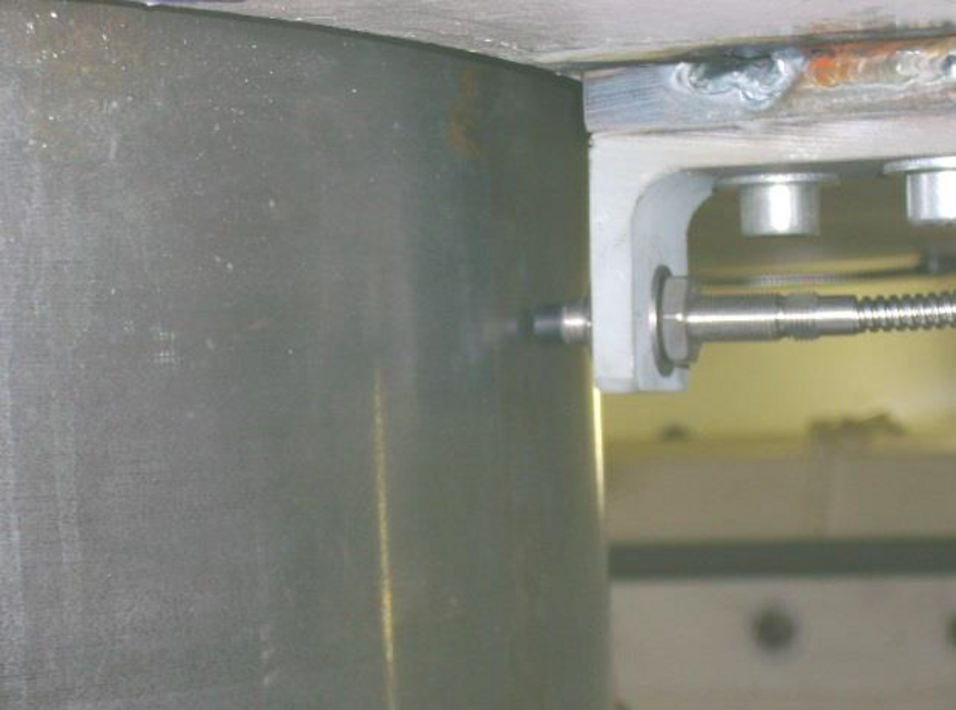

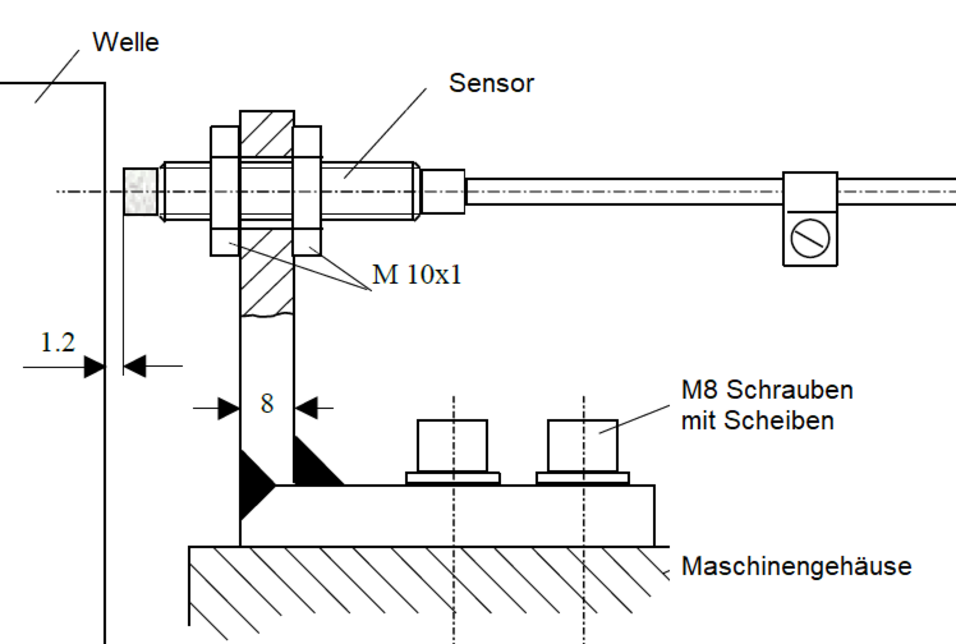

Einbau

Bestelloptionen AV-PPT-080/110

MessketteBestell-Code
PPT-080

AV05.080.000

PPT-110AV05.110.000

Alle Modelle sind mit 9 m oder 5 m Gesamtkabellänge zwischen Sensor und Treiber erhältlich.
