Smarte, berührungslose Wegsensoren mit AC Ausgang

Produktbezeichnung: AV-PPT-280

Eigenschaften

  • Sensor mit integriertem Messwandler und Spannungsausgang
  • Entwickelt für lange Lebenszyklen und raue Umgebungen
  • eine Sonde für den Empfindlichkeitspegel 8 mV/μm oder 4 mV/μm
  • Messbereich 0,2–2,2 mm und 0,2–4,2 mm, Frequenzbereich: 0–2 kHz
  • Integrierte Linearisierungselektronik, aktive Temperaturkompensation
  • Eingebaute digitale Schnittstelle für Kalibrierung und Sensorkonfiguration
  • Optional: Konfigurations-Kit für Einstellung und Kalibrierung

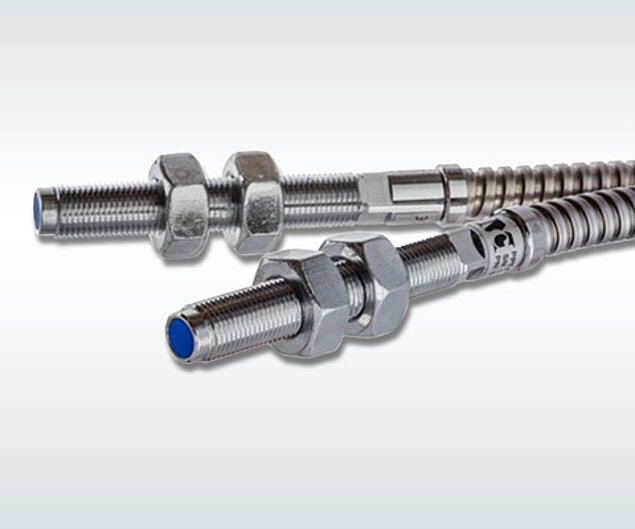

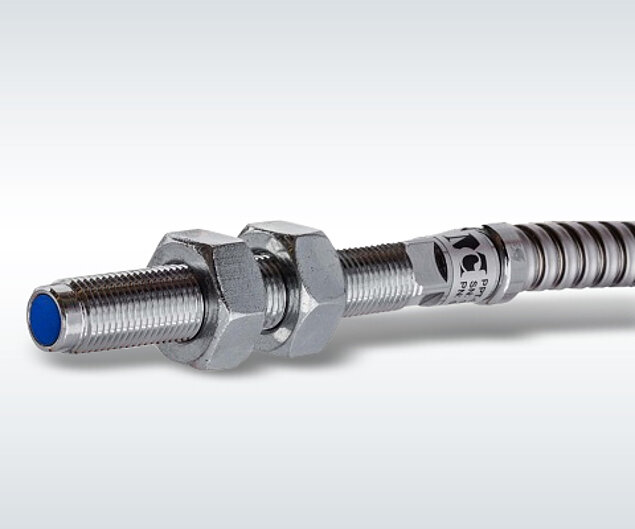

Die Wirbelstrom-Abstandssensoren AV-PPT-280 werden zur berührungslosen Messung von Wellenschwingungen und -positionen eingesetzt. Der Sensor ist mit einer integrierten Linearisierungselektronik ausgestattet, um eine sehr hohe Linearität und aktive Temperaturkompensation zu gewährleisten. Der interne Oszillator sorgt für eine Messung mit minimalem magnetischem Rundlaufeffekt. AV-PPT-280 kann entweder für Messungen zwischen 0,2 mm und 2,2 mm oder 0,2 mm und 4,2 mm verwendet werden. Der Spannungsausgang ist direkt proportional zum gemessenen Abstand. Der Sensorkopf ist stoßfest. Das abgedichtete Gehäuse ist auf beiden Seiten des Sensors öl- und wasserbeständig.


Konfiguration

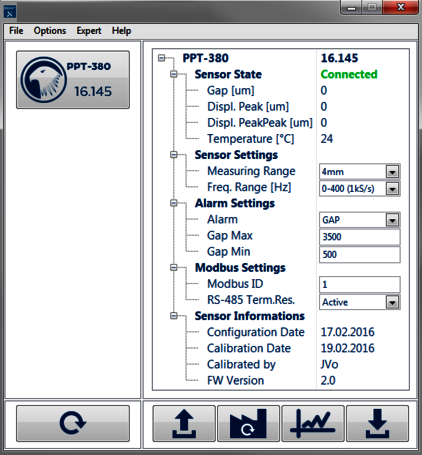

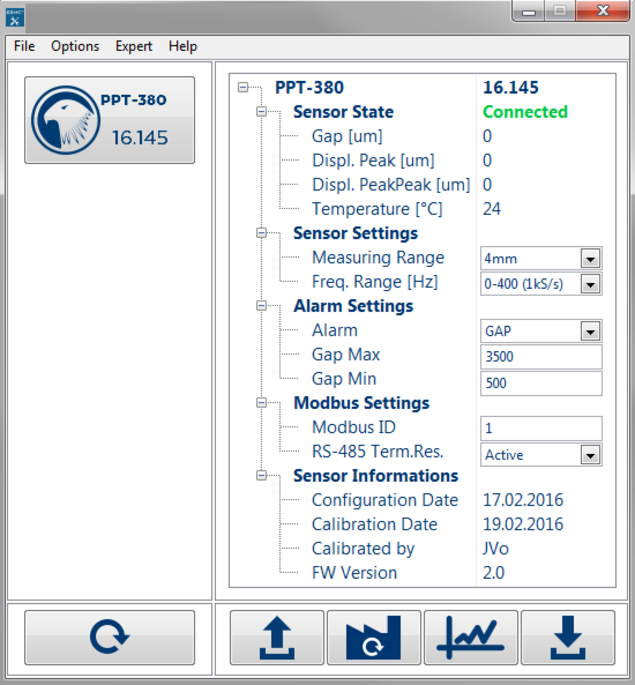

Das optionale Konfigurationskit, bestehend aus Software, Kabel und USB-Adapter ermöglicht die Einstellung des Messbereichs und die Kalibrierung.

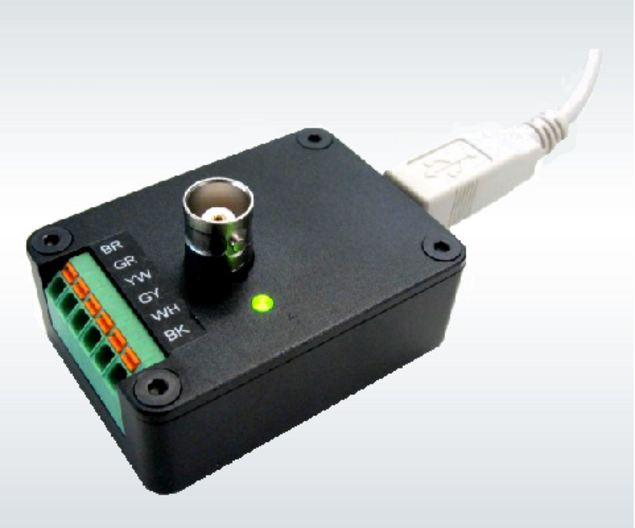

AV-PPT-990: Kalibrierungs- und Konfigurationskit mit USB-Adapter, Kabel und Software Manager.


„Schwingweg­sensoren“ kurz im Video erklärt

Weitere interessante Videos – von Sensoren bis zu Komplettlösungen zur Überwachung, Visualisierung und Messwerterfassung von Maschinenschwingungen oder Lagerzuständen finden Sie hier: YouTube-Channel @AVIBIAGmbH

Spezifikationen

Stromversorgung

-20 V DC bis -30 V DC oder +20 V DC bis +30 V DC

Stromaufnahme

< 20 mA

Linearer Bereich

0,2 bis 2,2 mm oder 0,2 bis 4,2 mm

Empfindlichkeit

8 mV/μm oder 4 mV/μm

Ausgangsbereich (0,2 bis 2,2 mm oder 0,2 bis 4,2 mm je nach Konfiguration des Messbereichs)

-2 V bis -18 V (-24 V DC Konfiguration) oder

+2 V bis +18 V (+24 V DC Konfiguration)

Temperaturempfindlichkeit
(-25 °C bis +80 °C, mittlerer Bereich)

< 300 ppm/°C, 0,2 bis 2,2 mm

Linearität
(Abweichung von der Geraden)

0,2 mm bis 2,2 mm: ±0,02 mm
2,2 mm bis 3,2 mm: ±0,07 mm
3,2 mm bis 4,2 mm: ±0,2 mm

Wiederholgenauigkeit

< 0,2 %

Frequenzgang (±3dB)

0 bis 2 kHz

Minimale Zielgröße

ø 20 mm

Proprietäre Schnittstelle

Sensorparametrierung und Kalibrierung mit dem AV-PPT Manager

Temperaturbereich (Sensor und Kabel) - Betrieb

-25 °C bis 80 °C

Temperaturbereich (Sensor und Kabel) - Lagerung

-40 °C bis 90 °C

Schutzklasse

IP67

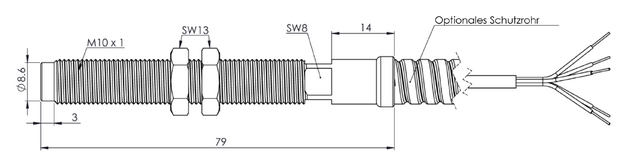

Standardausführung der Sonde

M10 x 1

Maximaler Anzugsmoment

5 Nm

Gehäuselänge

70 mm

Kabel-Gesamtlänge

10 m, 5 Pole und Schirmung mit optionalem Schutzrohr aus Metall

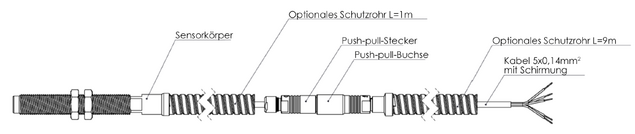

Optionaler Push-Pull-Anschluss

1 m Festkabel mit 9 m abnehmbarem Kabel

Werkstoff Sensorkörper

Stahl, Korrosionsbeständig

Bestelloptionen AV-PPT-280

Bestellnummer AV05.280.000 + Code AA-BB-CC-DD-LL

AABBCCDD

LL

SchutzrohrMessbereichStromversorgungZielmaterialKabel-Optionen
N: None (Keine)
Y: Armor (Bewehrung)
2: 0,2 bis 2,2 mm
4: 0,2 bis 4,2 mm

1: +24 VD
2: -24 VD

1: VCL140 (1.7223)
2: C35E (1.1181)
3: CA6NM (1.4317)
99: Auf Anfrage

N: Ohne Push-Pull-Anschluss
Y: Mit Push-Pull-Anschluss

Werkseitig eingestellter Code: AV05.280.000 AAN-BB2-CC2-DD1-LL2
