Sensorhalterung für Wirbelstrom Schwingwegsensoren

Sensorhalterung für Wellenschwingungssensoren

Produktbezeichnung: AV-KS016

Eigenschaften

Wirbelstromsensoren werden für die berührungslose Messung von Wellenschwingungen, für die Messung der axialen Rotor-Position, für die Messung relativer und absoluter Dehnungen sowie für die Erfassung von Drehzahlimpulsen eingesetzt. Die Sensoren müssen mit ca. 1,5 mm Grundabstand zum Messobjekt eingestellt werden.

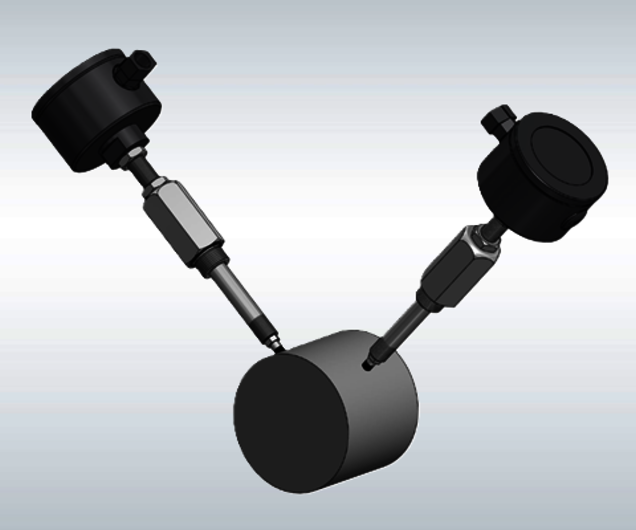

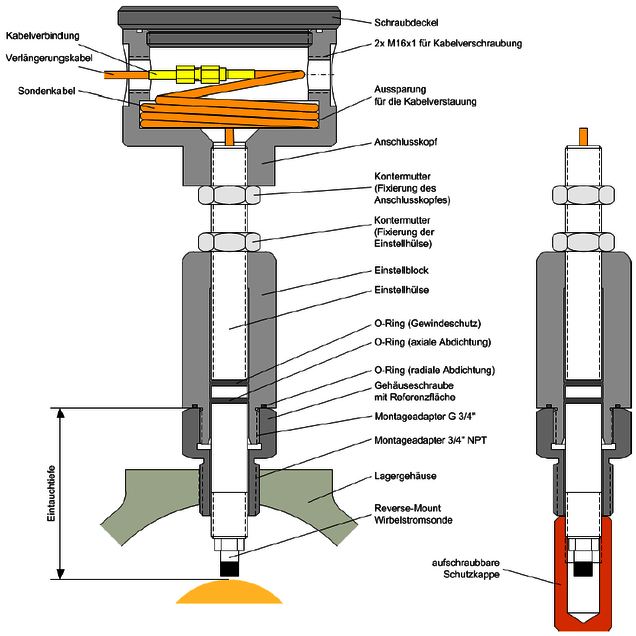

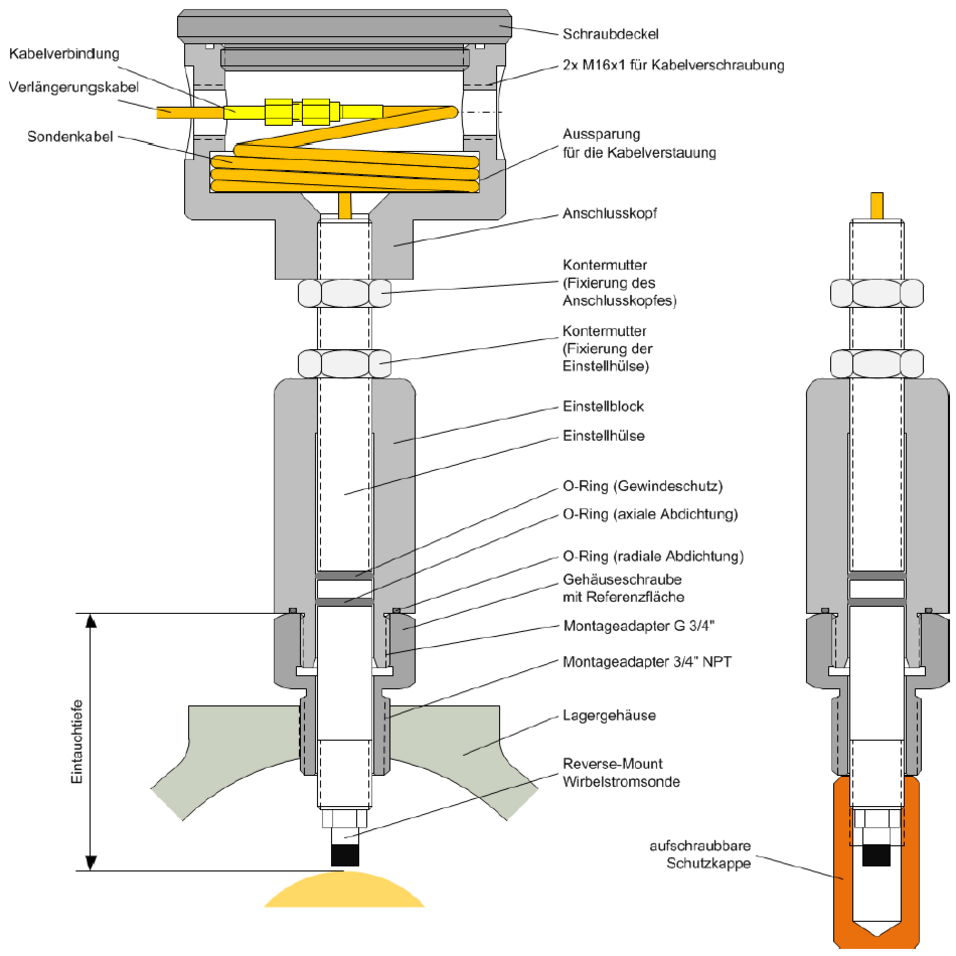

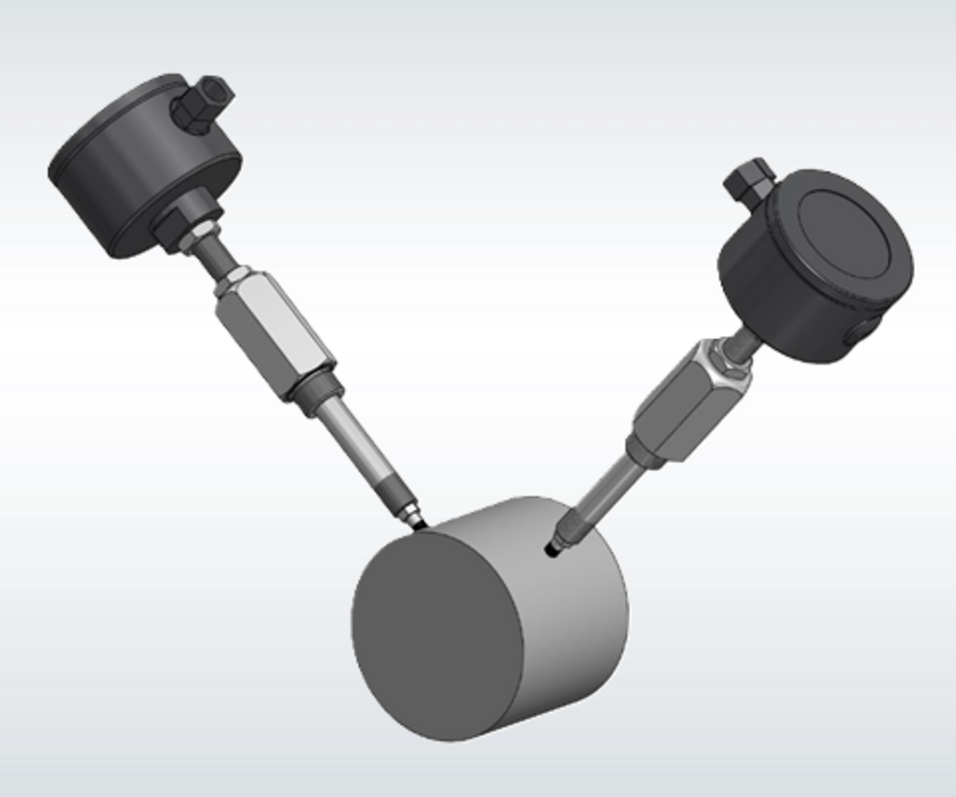

Die öldichte und nur erstmalig einzustellende Sensorhalterung AV-KS016 wurde für die schnelle, einfache und praktische Montage bzw. Einstellung von Wirbelstromsensoren mit einem Sensorkopfdurchmesser von 8 mm, 11 mm bzw. 5 mm entwickelt. Der Einstellblock des AV-KS016-Systems kann direkt in eine Gewindebohrung (G3/4") mit angespiegelter Fläche montiert werden. Optional steht bei Bedarf eine Gehäuseschraube (3/4" NPT) mit Referenzfläche zur Verfügung.

Die Sensorhalterung ist für die Nutzung von Reverse Mount Sensoren geeignet, die zur Montage in Sensorhalterungen mit entsprechend abgelängten Hülsen eingeschraubt werden. Vorteilhaft wirkt sich aus, dass für alle Applikationen immer der gleiche Sensortyp verwendet werden kann.

Lieferumfang

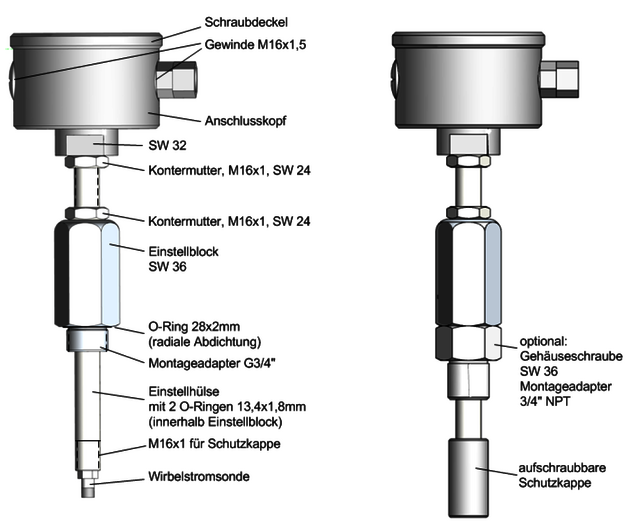

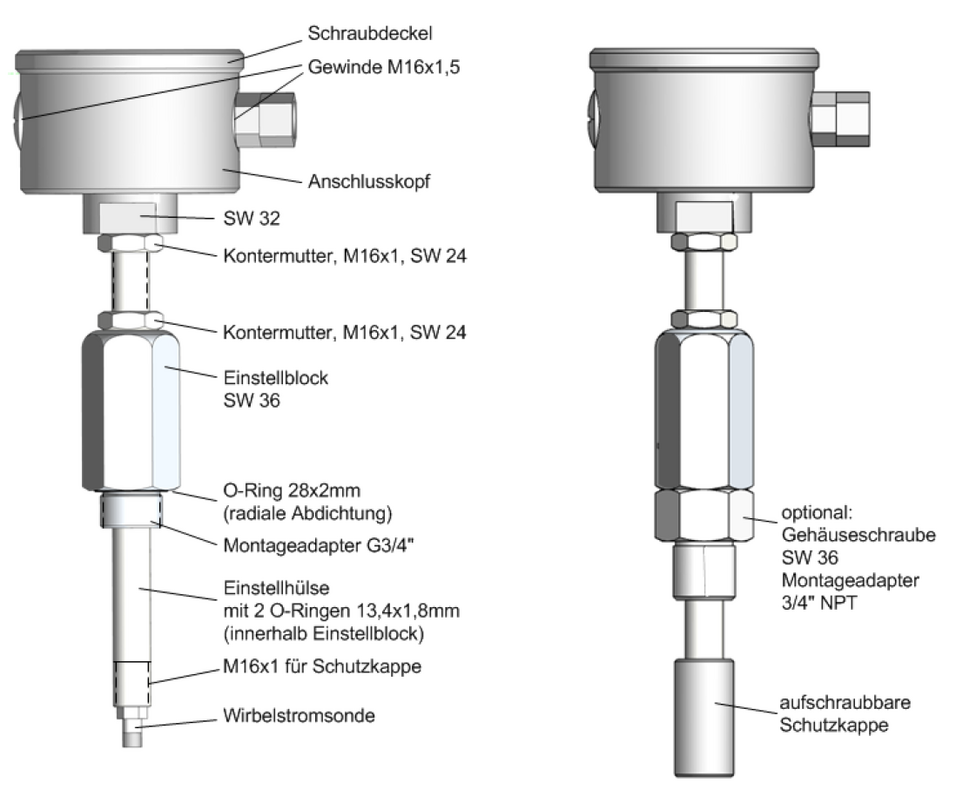

1x Einstellblock (Edelstahl 1.4305/1.4301) mit Einschraubgewinde G 3/4" male / SW 36 mm / M16 x 1 mm female, einschließlich O Ring (28 x 2,0 mm)

1x Optional: Gehäuseschraube (Edelstahl 1.4305/1.4301), Einschraubgewinde 3/4" NPT male, Gewindebohrung G 3/4" female (für Einstellblock)

1x Einstellhülse (Edelstahl 1.4305/1.4301) zur Anpassung an Einbaulänge, M16 x 1 mm male, einschließlich aufschraubbarer Schutzkappe für die empfindliche Sensorspitze, 2 O Ringe (13,4 x 1,8 mm), 2 Kontermuttern M16 x 1 (SW 24).

1x Anschlussgehäuse
Anschlusskopf, bestehend aus Gehäuse mit Schraubdeckel (POM) + O Ring (76 x 2,0 mm), mit Gewindebohrung M16 x 1 mm für die Einstellhülse und 2x Gewindebohrung M16 x 1,5 mm für Schutzschlauchverschraubung. Höhe: 78 mm; Durchmesser: 97 mm

Alternativ: Sechskant Anschlussadapter (Edelstahl 1.4305/1.4301) mit zwei Innengewinde: M16 x 1 mm für die Einstellhülse und M16 x 1,5 mm (mit Schraubstopfen) für Schutzschlauchverschraubung. Höhe: 36 mm; SW 27 mm
