Schwingungstransmitter mit Selbsttestfunktion AV-VeffMT

Transmitter/Schwingstärke zur Schwingungsüberwachung nach ISO 10816

Produktbezeichnung: AV-VeffMT

Eigenschaften

Der Schwingungstransmitter AV-VeffMT ist zur Überwachung von Maschinenschwingungen gemäß DIN ISO 10816 ausgelegt und überwacht die Schwingstärke. Der Effektivwertsensor unterscheidet sich erheblich von Standard Transmittern dadurch, dass er über eine Selbsttestfunktion verfügt. Der Sensor kann damit regelmäßig einer automatisierten Funktionsprüfung unterzogen werden, was die Verfügbarkeit und Sicherheit der Überwachung deutlich verbessert. Der Transmitter erzeugt ein 4–20 mA Stromschleifensignal analog zum Effektivwert der Schwinggeschwindigkeit. Dieses Stromsignal kann direkt an standardisierte MSR-Technik, wie Grenzwertrelais, SPS, etc. angeschlossen werden.

Permanente Überwachung der Schwingstärke an rotierenden Maschinen nach DIN ISO 10816
Unwuchtüberwachung an: Ventilatoren, Pumpen, Kompressoren, Zentrifugen, Lüfter, Gebläse, Rüttler, Dekanter, Separatoren, Antriebe, Getriebe, Mischer, Förder- und Transporteinrichtungen
4–20 mA Stromschleifensignal analog zum Effektivwert der Schwinggeschwindigkeit
Selbsttestfunktion zur automatisierten Validierung der gesamten Messkette
Direkter Anschluss an standardisierte MSR-Technik, wie Grenzwertrelais, SPS, etc.
Wasserdichtes Edelstahlgehäuse

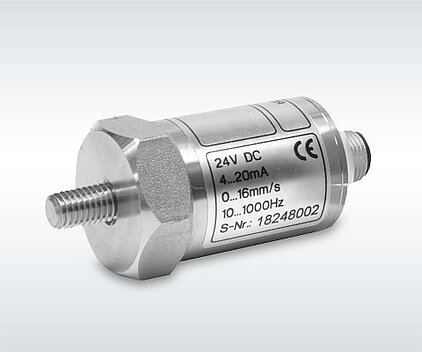

Schwingungstransmitter mit Selbsttestfunktion und Analogausgang

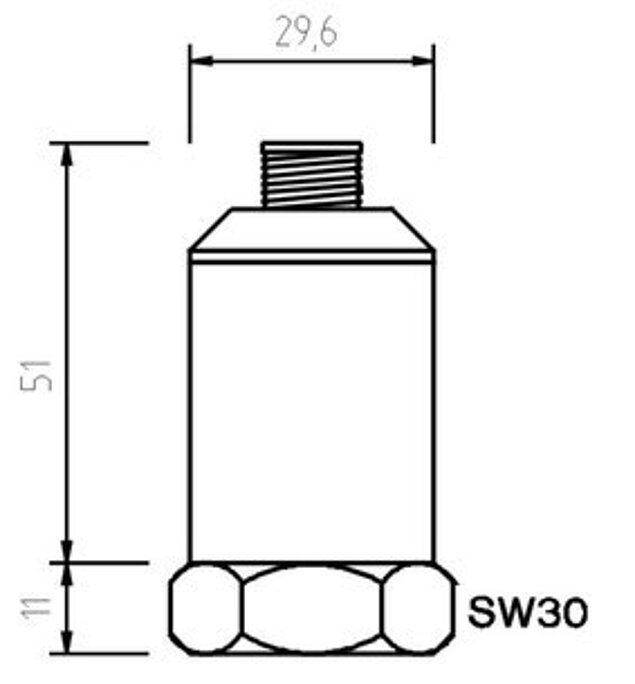

Zeichnung für Schwingungstransmitter mit Selbsttest

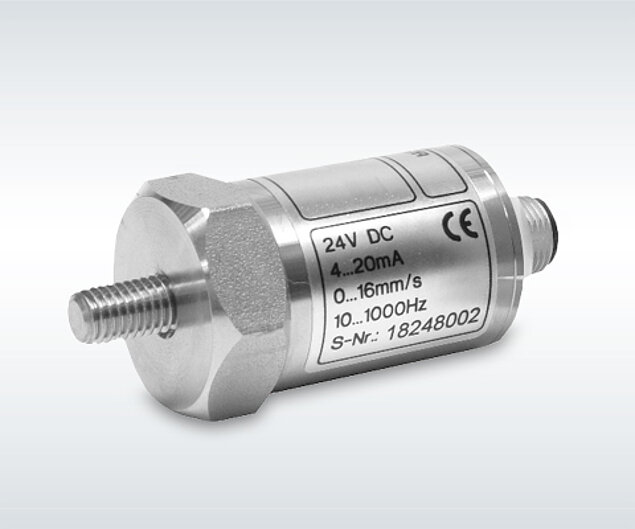

Schwingstärkesensor / Transmitter mit Selbsttestfunktion

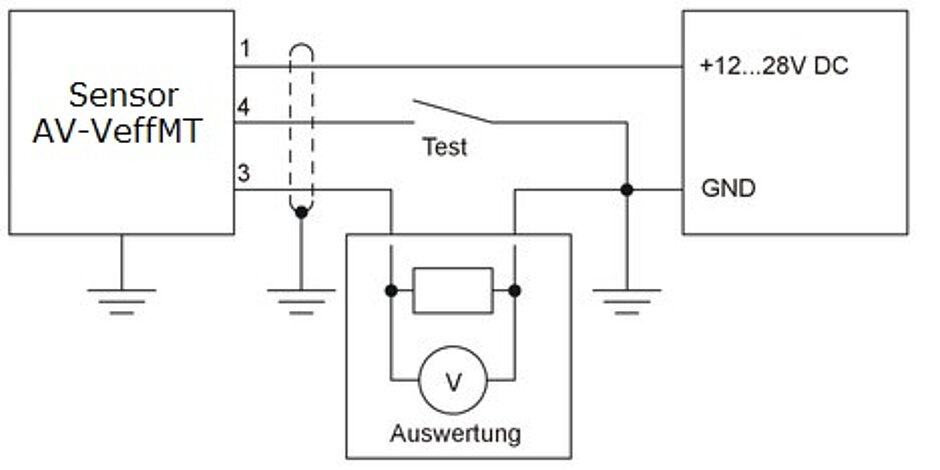

elektrische Verschaltung des Schwingungstransmitter mit Selbsttest

Als Besonderheit besitzt dieser Sensor einen Selbsttesteingang, bei dem das interne Sensorelement angeregt und somit der gesamte Sensor getestet wird. Das Ausgangssignal geht dann auf >20mA. Somit kann in regelmäßigen Abständen automatisiert geprüft werden, ob der gesamte Loop vom Sensor bis zur Überwachung oder Visualisierung einwandfrei arbeitet.

Die Selbsttestfunktion kann optional verwendet werden, um die Funktion der gesamten Überwachungsmesskette regelmäßig zu prüfen.

Typischer Frequenzgang und Signalverarbeitungskette

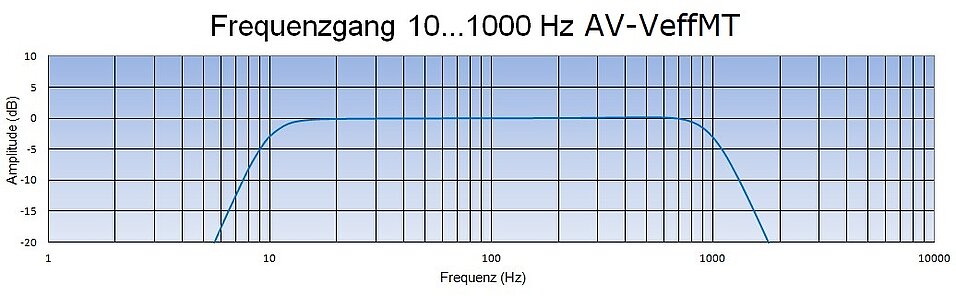

Frequenzgang für Schwingungstransmitter mit Selbsttest

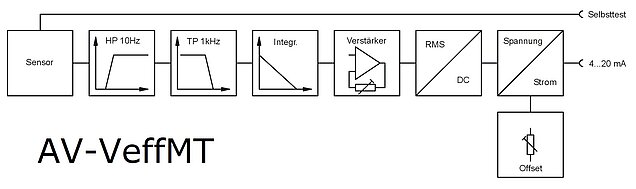

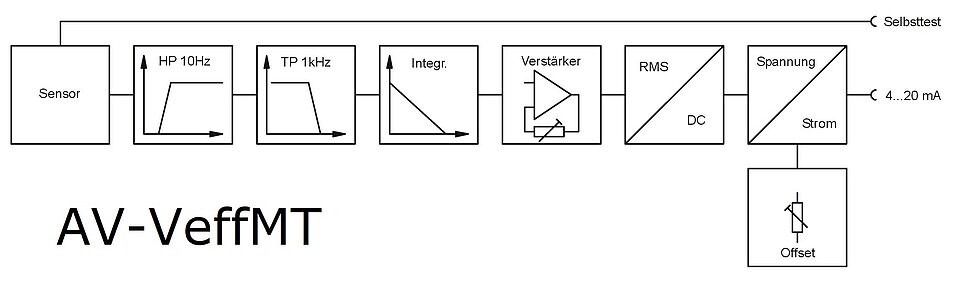

Interne Signalverarbeitung für Schwingungstransmitter mit Selbsttest

Anschlussbelegung

Pin 1	Pin 2	Pin 3	Pin 4
+12–28 V	offen	Ausgang 4–20 mA	Testeingang

Anschlusszubehör

AV-Veff-M12A-5m-OK: Anschlusskabel 5m, M12 Stecker, axialer Kabelabgang, offene Kabelenden
AV-Veff-M12R-5m-OK: Anschlusskabel 5m, M12 Stecker, radialer Kabelabgang, offene Kabelenden

Bestelloptionen

AV-VEffMT-16: Messbereich 0–16 mm/s
AV-VEffMT-32: Messbereich 0–32 mm/s

Technische Daten

Messgröße	Schwinggeschwindigkeit
Messbereiche	0–16 mm/s oder 0–32 mm/s
Frequenzbereich	10–1.000 Hz / -3 dB
Messgenauigkeit	+/- 5 %
Nichtlinearität	+/- 2 %
Querempfindlichkeit	< 5 %
Spannung	24 V (12–28 V) DC
Ausgang	4–20 mA
Gehäuse	Edelstahl V2A
Gewindebohrung	M8 x 8 mm
Anzugsdrehmoment	8 Nm
Schutzart	IP67
Umgebungstemperatur	-20 bis +70 °C
Abmessungen (D x L)	29,6 x 62 mm
Sechskantsockel	SW30
Gewicht	ca. 150 g
