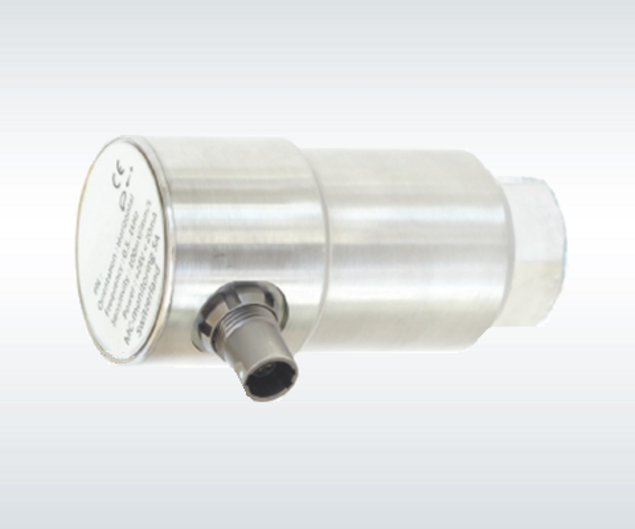

Linearisierte elektrodynamische Schwinggeschwindigkeitssensoren
Produktbezeichnung: AV-LVS-101 (horizontal) / AV-LVS-201 (vertikal)
Die Geschwindigkeitssensoren LVS-101/201/301 wurden für die Überwachung von niederfrequenten Schwingungen entwickelt. Insbesondere erfüllen die Sensoren die speziellen Anforderungen von sehr langsam laufenden Maschinen (z.B. hydroelektrische Turbinen und Generatoren). Die LVS-Sensoren arbeiten nach dem elektrodynamischen Prinzip und messen die Absolutschwingung. Das Sensorelement ist eine Spule. Diese wird von hochpräzisen Federn gehalten. In der Spule ist ein Permanentmagnet montiert, der in der Spule eine Spannung induziert. Die erzeugte Spannung ist direkt proportional zur Schwinggeschwindigkeit. Der Sensor hat eine ausgezeichnete Empfindlichkeit und Linearität bis hin zu sehr niedrigen Schwingungspegeln. Die eingebaute Elektronik ermöglicht die Schwingungsfrequenz bis hinunter zu 0,5 Hz genau zu überwachen. Es sind Typen für horizontale, vertikale und omnidirektionale Montage erhältlich. Der Sensor bietet zwei Spannungsausgänge:
- Rohsignal-Ausgang, der einem gepufferten nicht-linearisiertem Signal entspricht
- niederfrequenz-kompensiertes, dynamisches Schwinggeschwindigkeitssignal fürÜberwachungszwecke bis hinunter zu 0,5 Hz und zur Signalanalyse
Der Sensor kann je nach Version mit +24 VDC oder -24 VDC gespeist werden.
Anschlusskabel sind optional in 5 m oder 10 m Länge bestellbar.
„Schwinggeschwindigkeitssensoren“ kurz im Video erklärt
Weitere interessante Videos – von Sensoren bis zu Komplettlösungen zur Überwachung, Visualisierung und Messwerterfassung von Maschinenschwingungen oder Lagerzuständen finden Sie hier: YouTube-Channel @AVIBIAGmbH
Spezifikationen
| LVS-101 und LVS-201 | LVS-301 |
| Betrieb | ||
Empfindlichkeit | 100 mV/mm/s ±5% | 100 mV/mm/s Linearisiert ±5% |
Querempfindlichkeit | < 7 % max. | < 7 % max. |
Maximale Auslenkung | 3 mm PeakPeak | 1,52 mm PeakPeak |
Eigenfrequenz | 8 Hz ±0.75 Hz |
|
Ausgangsspannung (linearisiert) | ±6 V/12V bei ±24 VDC | ±6 V/12V bei ±24 VDC |
Ausgangsspannung (Rohsignal) | ±6 V/12V bei ±24 VDC | ±6 V/12V bei ±24 VDC |
Maximale Ausgangsspannung | 5V bei BIAS 6V, 10V bei BIAS 24V | 5V bei BIAS 6V, 10V bei BIAS 24V |
Temperaturkoeffizient (lin.) | 0,1 % /°C typ. | 0,1 %/°C typ. |
Frequenzgang (linearisiert) | 0,5 Hz bis 1,5 kHz (< -3 dB) 0,7 Hz bis 900 Hz (< -10 %) | 2 Hz bis 450 Hz = < 3dB
|
Frequenzgang (Rohsignal) | 8 Hz bis 1,5 kHz (< -3 dB) | 28 Hz bis 1,5 kHz = -< 3dB |
Spannungsversorgung | 24 VDC Nennwert ±10 % oder -24 VDC Nennwert ±10 % | 24 VDC Nennwert ±10 % oder -24 VDC Nennwert ±10 % |
Stromaufnahme | 15 mA | 15 mA |
Umgebungsbedingungen | ||
Betrieb | +20° bis +80 °C | +20° bis +80 °C |
Lagerung | -40° bis 80 °C | -40° bis 80 °C |
Luftfeuchtigkeit | bis 100 % rel. Luftfeuchte | bis 100 % rel. Luftfeuchte |
Bruchbeschleunigung | 50 g | 50 g |
Dauerbeschleunigung | 5 g | 5 g |
EMC Richtlinie | EN 61326-2-3:2006 | EN 61326-2-3:2006 |
Widerstand gegen Flüssigkeiten | Wasser, Öl, Lösungsmittel | Wasser, Öl, Lösungsmittel |
Schutzart | IP68 | IP68 |
Abmessungen und Gewicht | ||
Sensorabmessungen | ø42 x 84 mm | Ø42 x 84 mm |
Gehäusematerial | 1.4313 | 1.4313 |
Gewicht | 450 g | 450 g |
Montagebohrung | M10 (20 mm Montagebolzen) | M10 (20 mm Montagebolzen) |

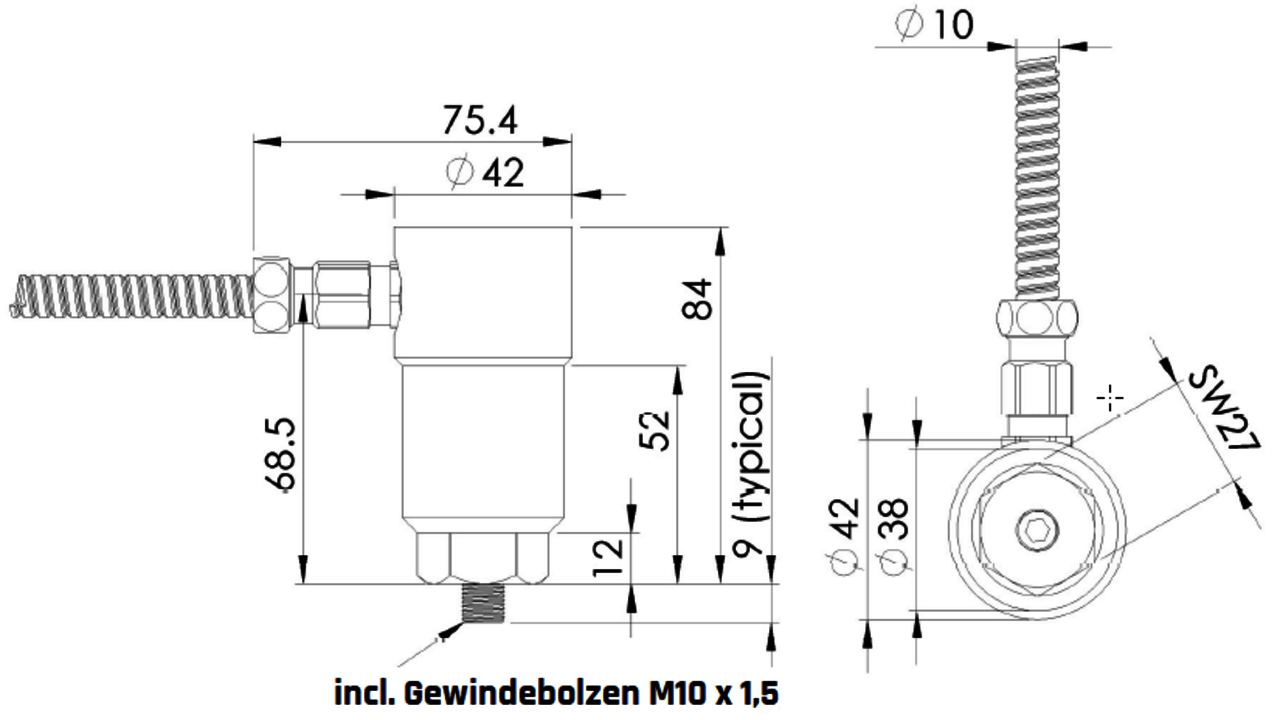

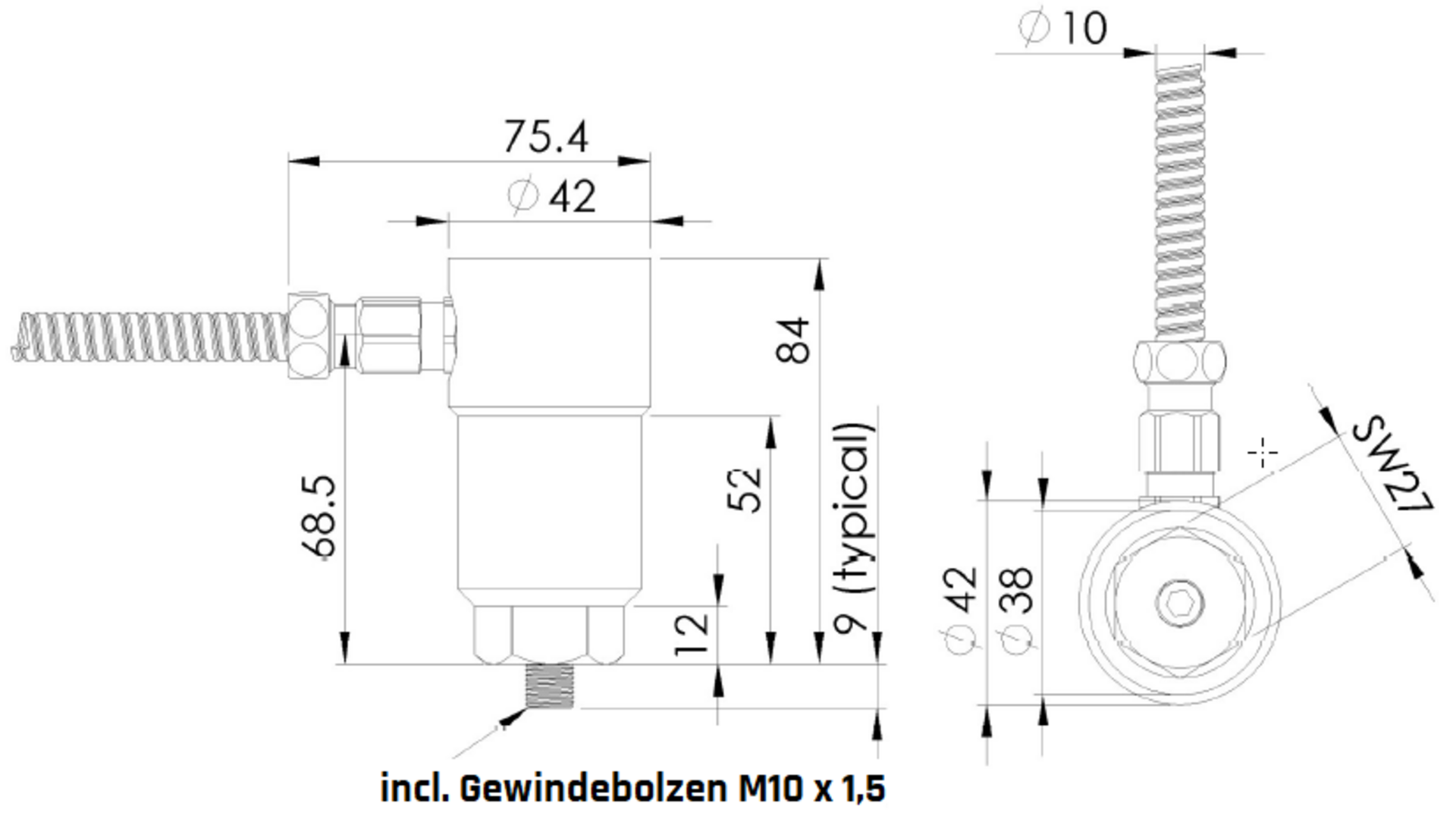

Zeichnung Typ 101/201 M1 mit vergossenem Kabel

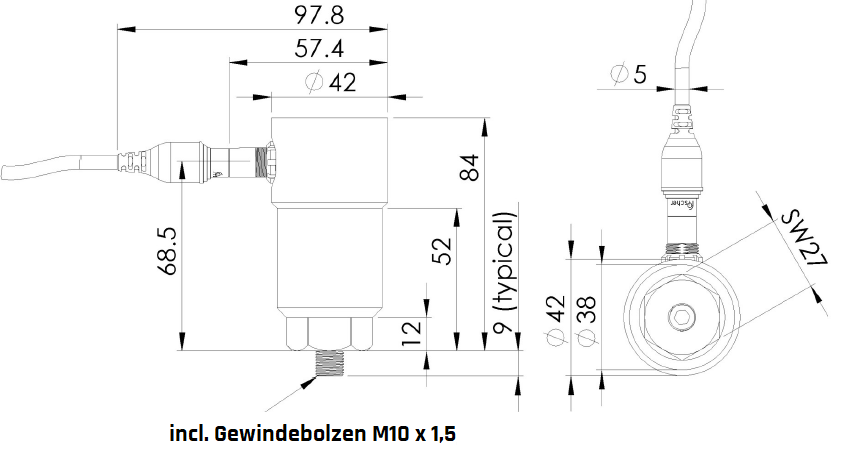

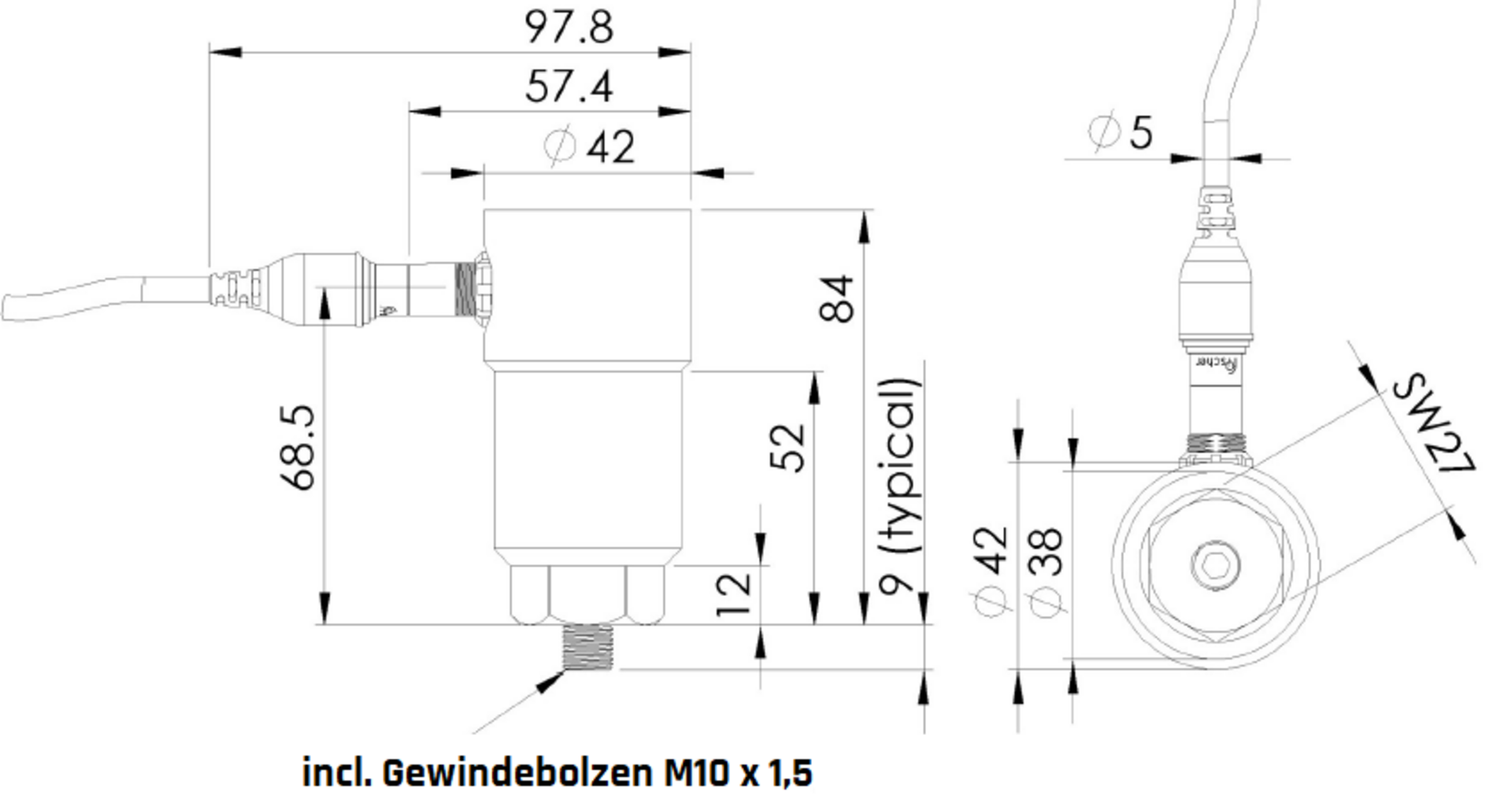

Zeichnung Typ 101/201 M3 mit PushPull Stecker
