Luftspaltsensoren Messbereich 5

Luftspaltsensoren für den Messbereich 5–50 mm

Produktbezeichnung: AV-AGT-550-3G

Eigenschaften

Luftspaltüberwachung im Bereich von 5 mm bis 50 mm
Abnehmbarer Sensor über ø 5 mm-Koaxialstecker zur Verlegung durch Lüftungsöffnungen
DSP-basierte Linearisierung für hohe Genauigkeit und Stabilität
Aktive Temperaturkompensation
Widerstandsfähig gegen starke Magnetfelder

Luftspaltsensormesskette ist unempfindlich gegen magnetische Felder

Anwendungen

Messung und Überwachung von Generatorluftspalten
Luftspaltmessung in Motoren zwischen Rotor und Stator

Funktionen

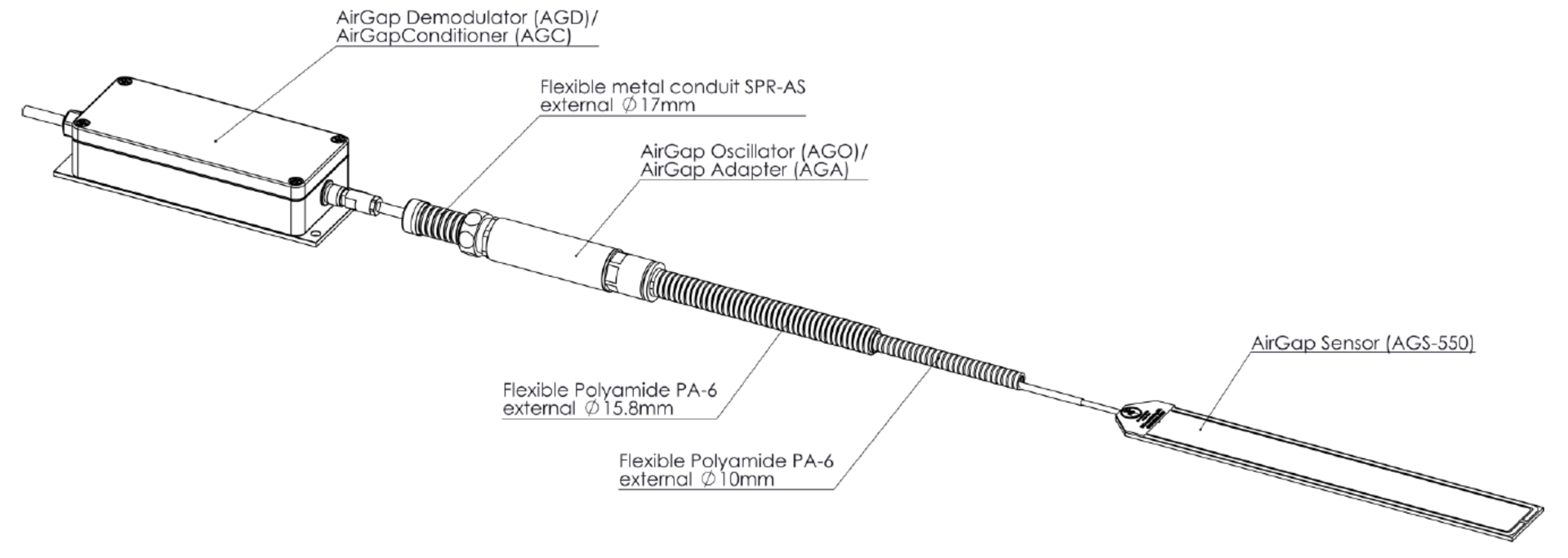

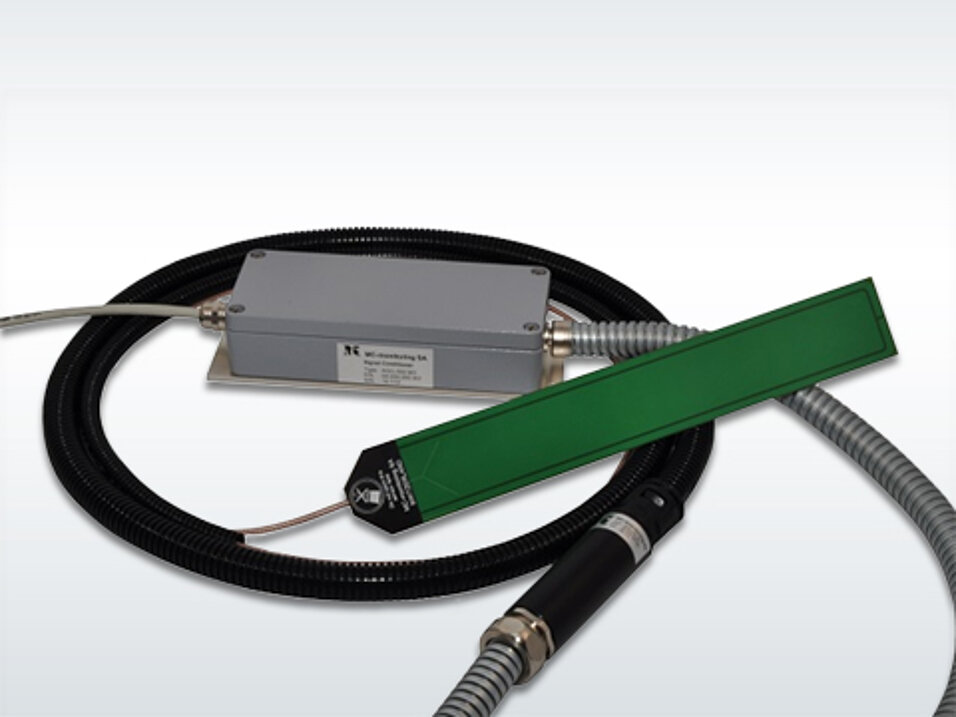

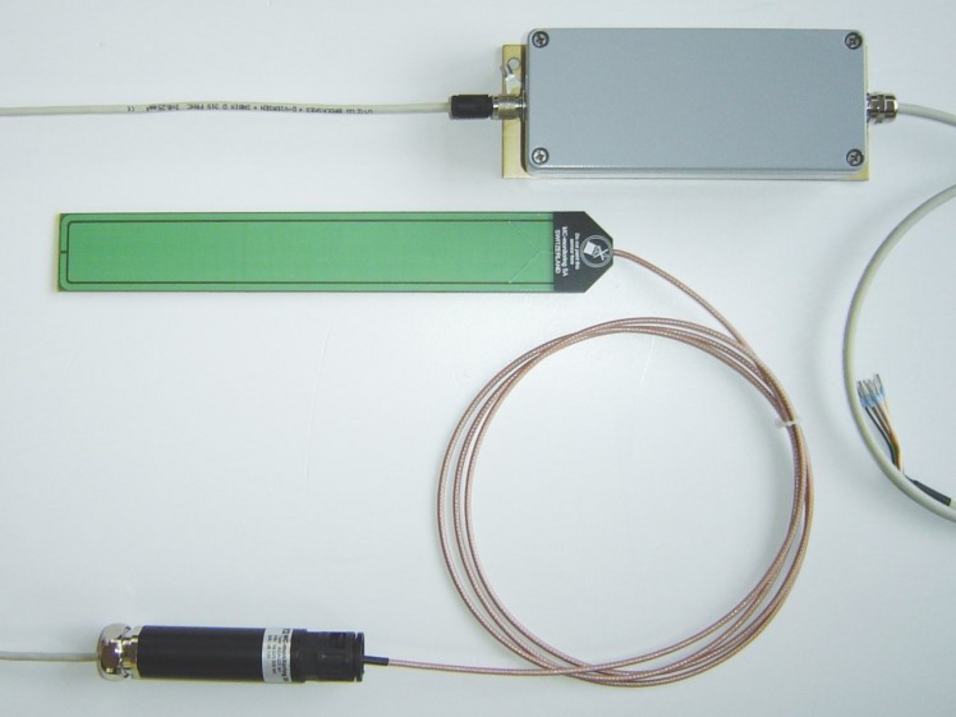

Berührungslose, kapazitive Luftspaltmessketten (AGT) messen den Abstand zwischen der Unterfläche des Sensors und einem metallischen Ziel. Jede Messkette besteht aus einem Sensor (AGS), einem Adapter (AGA) und einem Messumformer (AGC).

Messumformer (AGD)

Der Messumformer liefert drei Signalausgänge: MinGap1-Spannung (V), Polprofil-Spannung (V), Polprofil- oder MinGap1-Strom (mA). Alle Ausgänge sind galvanisch getrennt. Der Stromausgang ist werkseitig auf Pol-Profil eingestellt. Die digitale Technologie in Verbindung mit der aktiven Temperaturkompensation ermöglicht eine Linearisierung, die mit großer Genauigkeit und Präzision justiert wird. Ergebnis ist ein sehr stabiles und reproduzierbares Verhalten. Das industrielle Metallgehäuse ermöglicht den Einsatz in rauer Umgebung.

Sensor (AGS) und Adapter (AGO)

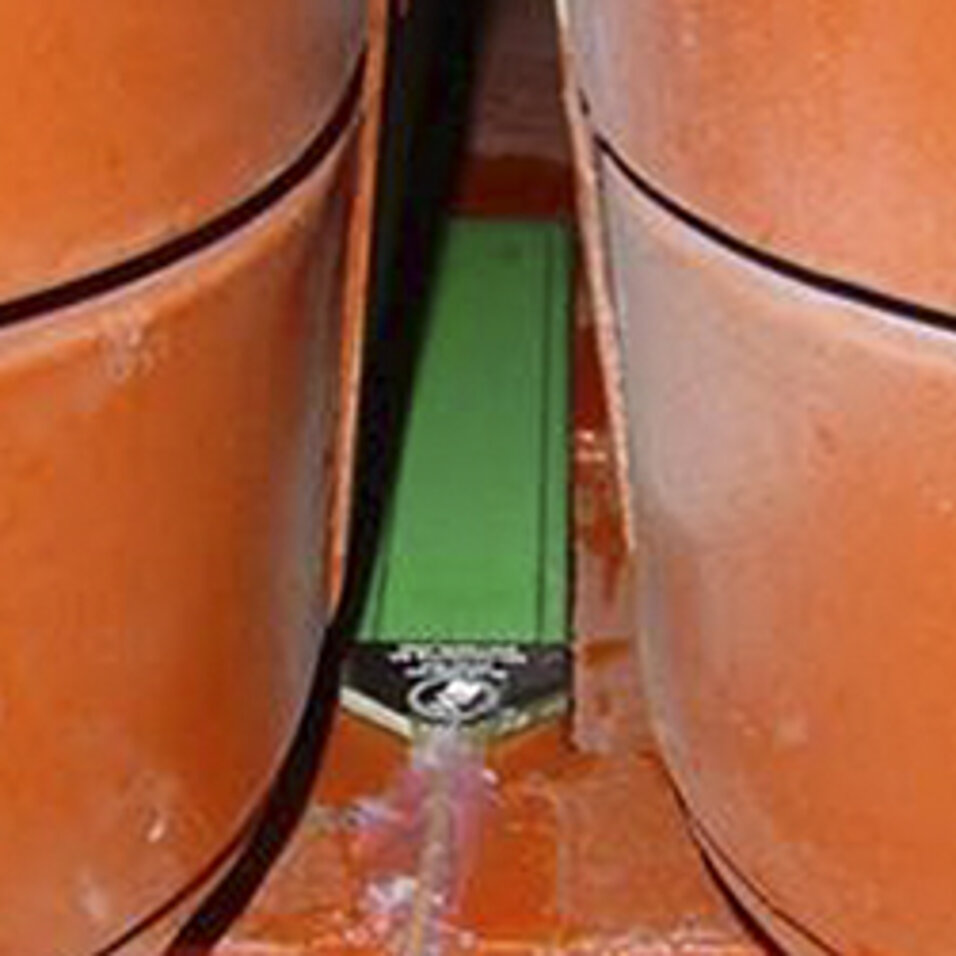

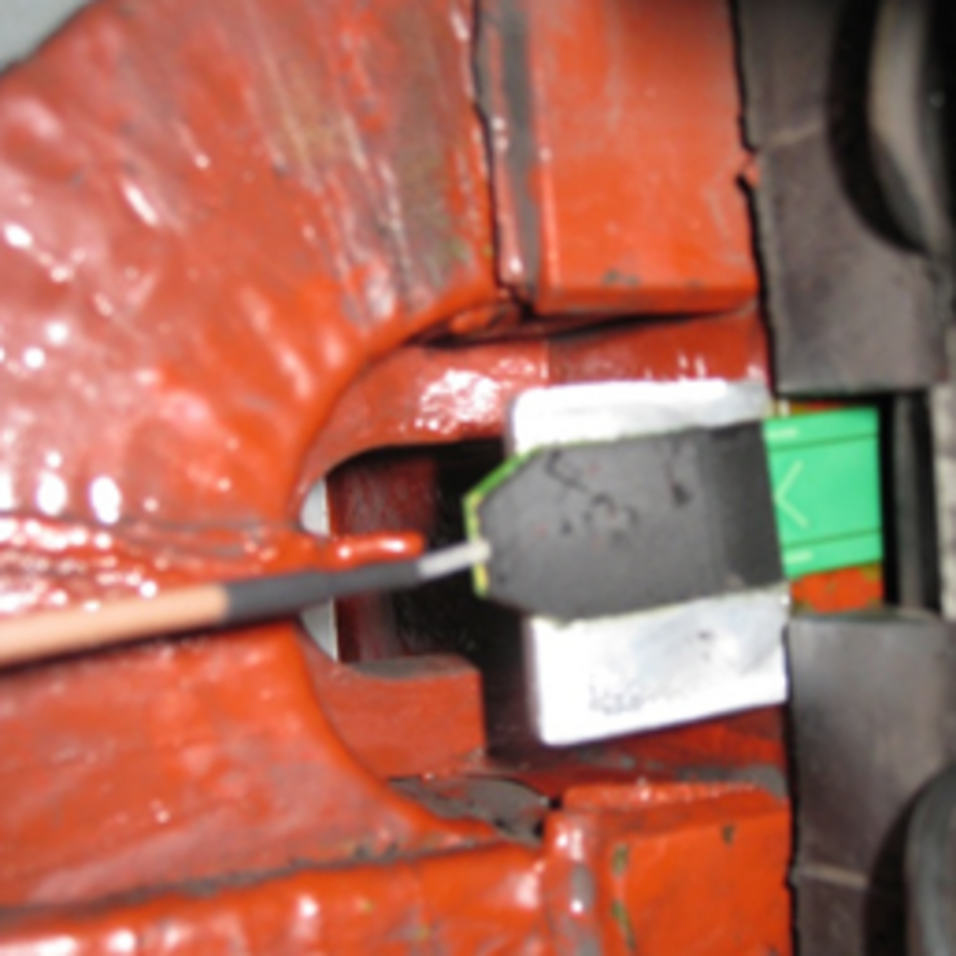

Konzipiert für lange Lebenszyklen, raue Umgebungen und starke Magnetfelder. Die Form des Sensors ist für die Montage an der Statorwand von Generatoren und Motoren geeignet (Klebung). Der Sensor ist mit dem Adapter über ein flexibles Kabel und einen Stecker verbunden, der die Verlegung durch Lüftungsöffnungen ermöglicht. Dieses Kabel ist auf seiner gesamten Länge durch flexible Polyamid-Schläuche geschützt. Der Adapter ist über ein flexibles Kabel und einen 4-poligen Steckverbinder mit dem Messumformer verbunden. Dieses Kabel ist auf der gesamten Länge durch einen flexiblen Metallschlauch geschützt.

„Luftspaltsensoren“ kurz im Video erklärt

Weitere interessante Videos – von Sensoren bis zu Komplettlösungen zur Überwachung, Visualisierung und Messwerterfassung von Maschinenschwingungen oder Lagerzuständen finden Sie hier: YouTube-Channel @AVIBIAGmbH

Spezifikationen

Betrieb
Ausgangssignale	Spannung Pol-Profil	Strom Pol-Profil oder MinGap	Spannung MinGap
Bereich	2–10 V	4–20 mA	2–10V
Empfindlichkeit	0,178 V/mm	0,355 mA/mm	0,178 V/mm
Ausgangsimpedanz	100 Ohm/ +/- 1 %		100 Ohm/ +/- 1 %
Schleifenwiderstand		Max. 500 Ohm
Messbereich	5–50 mm
Linearität	< 5 % FS; < 4 % (14–46 mm) < 7 % (5–50 mm)
Temperaturkoeffizient	< 300 ppm/K bei 7 mm
Typische Frequenzantwort	DC bis 1 kHz
Ausgangsrauschen	< 50 mV rms
Toleranz für Austauschbarkeit	< 5 % FS
Linearer Messbereich	Je nach Typ: 1–9 mm / 1,3–9,3 mm / 2–8 mm / 2–12 mm
Spannungsversorgung	+24 VDC ±10 % (Aufwärmzeit: ca. 10 min)
Stromaufnahme	typisch 125 mA
Umgebungsbedingungen
Temperaturbereich	Sensor	Messumformer	Adapter
Betrieb	-15 °C bis +125 °C	-15 °C bis +85 °C	-15 °C bis +85 °C
Lagerung	-40 °C bis 150 °C	-20 °C bis +100 °C	-20 °C bis +100 °C
Luftfeuchtigkeit	bis 95 rel. Feuchte
Schockfestigkeit	IEC 68 2.27 Standard, 15g peak, 11 ms
Vibrationsfestigkeit	IEC 68 2.27 Standard 5g peak, 10 Hz bis 150 Hz
Elektromagnetische Verträglichkeit	EN 61326-2-3/Sensor widersteht 1.5T in 50/60 Hz Magnetfeld
Flüssigkeitsbeständigkeit	widersteht dem Kontakt mit Wasser, Öl, Lösungsmitteln, Säuren ohne Materialzersetzung
Schutzart Messumformer	IP66, EN60529
Abmessungen
Sensor	263,5 mm x 38 mm x 3,5 mm LxBxH
Adapter	120 mm lang x Durchmesser 25 mm
Messumformer	170 mm x 63 mm x 40 mm LxBxH

Bestellbezeichnungen

Sensor:

AV-AGS-550 M3
Sensor mit triaxialem Kabel von ca. 2 m Länge, verbunden mit einem ø5-mm-Koaxialstecker zum Aufstecken auf ein Adaptermodul. Geliefert mit flexiblem Polyamid-Schutzschlauch.

Messumformer:

AV-AGC-550 M1 Messbereich: (5–50 mm)
Aluminiumgehäuse AlSi12 mit 3 mm Montageplatte, Stopfbuchse und 4-poliger Eingangsanschlussbuchse. Silber lackiert, Farbe RAL 7001.

Adapter:

AV-AGO-100 M3: (10 m)
Sensoreingang über Koaxialstecker und Ausgang über abgeschirmtes dreiadriges Kabel, abgeschlossen mit 4-poligem Stecker ø 11,5 mm. Wird mit flexiblem Metallschutzschlauch geliefert.
