Luftspaltsensoren für den Messbereich 1–12 mm

Produktbezeichnung: AV-AGT-212-3G

Eigenschaften

  • Luftspaltüberwachung im Bereich von 1 mm bis 12 mm (1–9 mm, 1,3–9,3 mm, 2–8 mm, 2–12 mm)
  • Abnehmbarer Sensor über ø 5 mm-Koaxialstecker zur Verlegung durch Lüftungsöffnungen
  • DSP-basierte Linearisierung für hohe Genauigkeit und Stabilität
  • Aktive Temperaturkompensation
  • Widerstandsfähig gegen starke Magnetfelder

Anwendungen

  • Messung und Überwachung von Generatorluftspalten
  • Luftspaltmessung in Motoren zwischen Rotor und Stator

Funktionen

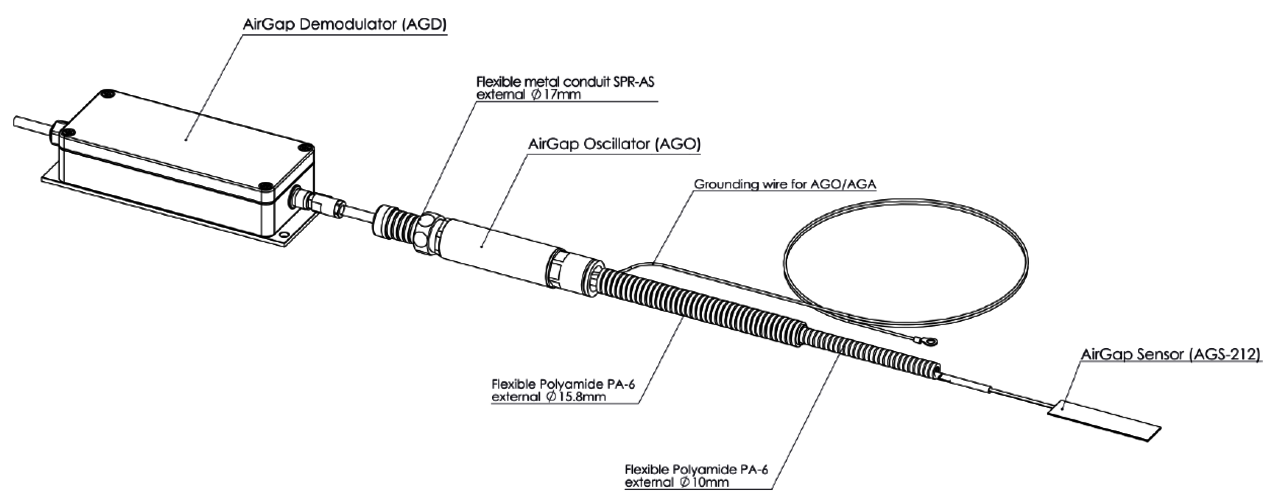

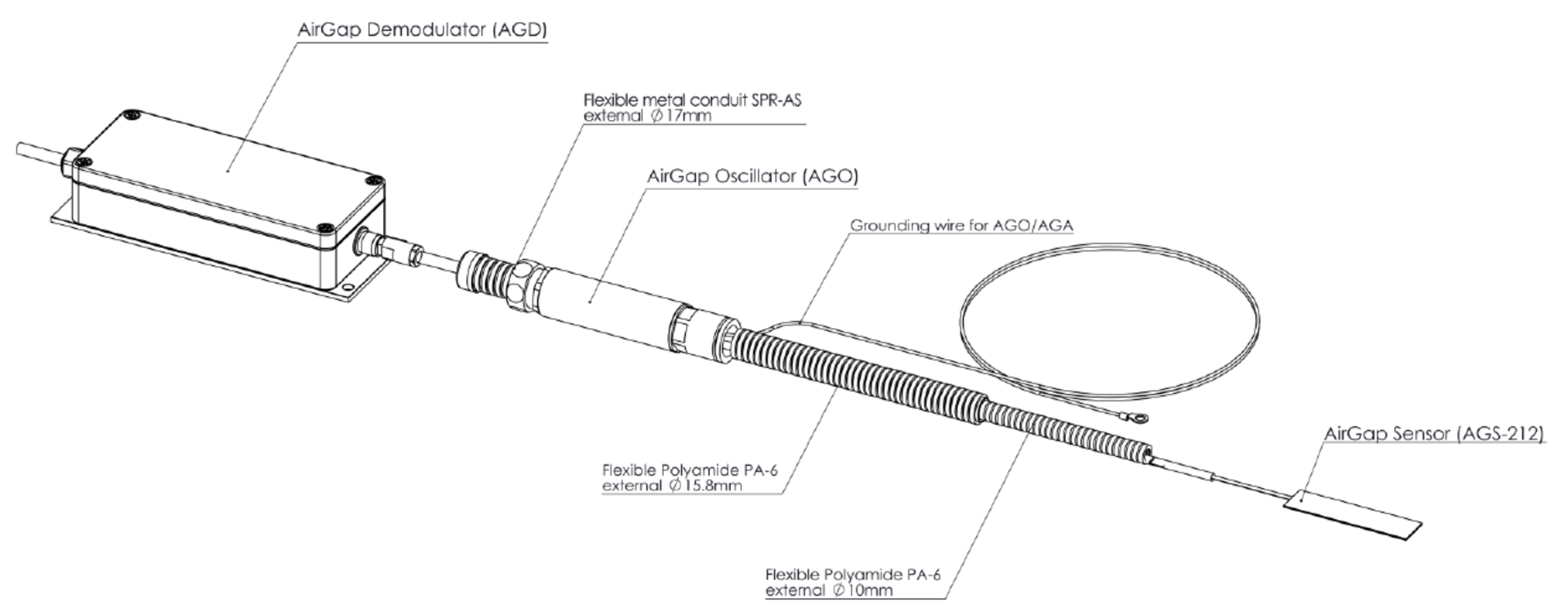

Berührungslose, kapazitive Luftspaltmessketten (AGT) messen den Abstand zwischen der Unterfläche des Sensors und einem metallischen Ziel. Jede Messkette besteht aus einem Sensor (AGS), einem Adapter (AGA) und einem Messumformer (AGC)


Messumformer (AGD)

Der Messumformer liefert drei Signalausgänge: MinGap1-Spannung (V), Polprofil-Spannung (V), Polprofil- oder MinGap1-Strom (mA). Alle Ausgänge sind galvanisch getrennt. Der Stromausgang ist werkseitig auf Pol-Profil eingestellt. Die digitale Technologie in Verbindung mit der aktiven Temperaturkompensation ermöglicht eine Linearisierung, die mit großer Genauigkeit und Präzision justiert wird. Ergebnis ist ein sehr stabiles und reproduzierbares Verhalten. Das industrielle Metallgehäuse ermöglicht den Einsatz in rauer Umgebung.


Sensor (AGS) und Adapter (AGO)

Konzipiert für lange Lebenszyklen, raue Umgebungen und starke Magnetfelder. Die Form des Sensors ist für die Montage an der Statorwand von Generatoren und Motoren geeignet (Klebung). Der Sensor ist mit dem Adapter über ein flexibles Kabel und einen Stecker verbunden, der die Verlegung durch Lüftungsöffnungen ermöglicht. Dieses Kabel ist auf seiner gesamten Länge durch flexible Polyamid-Schläuche geschützt. Der Adapter ist über ein flexibles Kabel und einen 4-poligen Steckverbinder mit dem Messumformer verbunden. Dieses Kabel ist auf der gesamten Länge durch einen flexiblen Metallschlauch geschützt.


„Luftspaltsensoren“ kurz im Video erklärt

Weitere interessante Videos – von Sensoren bis zu Komplettlösungen zur Überwachung, Visualisierung und Messwerterfassung von Maschinenschwingungen oder Lagerzuständen finden Sie hier: YouTube-Channel @AVIBIAGmbH

Spezifikationen

Betrieb

Ausgangssignale

Spannung
Pol-Profil

Strom
Pol-Profil oder MinGap

Spannung
MinGap

Bereich

2–10 V

4–20 mA

2–10V

Empfindlichkeit

0,8 V/mm

1,6 mA/mm

0,8 V/mm

Ausgangsimpedanz

100 Ohm/ +/- 1 %



100 Ohm/ +/- 1 %

Schleifenwiderstand



Max. 500 Ohm



Linearität

< 5 % FS ; < 2 % von 2(3) bis 9(8) mm

Temperaturkoeffizient

< 300 ppm/K bei 7 mm

Typische Frequenzantwort

DC bis 1 kHz

Ausgangsrauschen

< 50 mV rms

Toleranz für Austauschbarkeit

< 5 % FS

Linearer Messbereich

Je nach Typ: 1–9 mm / 1,3–9,3 mm / 2–8 mm / 2–12 mm

Spannungsversorgung

+24 VDC ±10 %  (Aufwärmzeit: ca. 10 min)

Stromaufnahme

typisch 125 mA

Umgebungsbedingungen

Temperaturbereich

Sensor

Messumformer

Adapter

Betrieb

-15 °C bis +125 °C

-15 °C bis +85 °C

-15 °C bis +85 °C

Lagerung

-40 °C bis 150 °C

-20 °C bis +100 °C

-20 °C bis +100 °C

Luftfeuchtigkeit

bis 95 rel. Feuchte

Schockfestigkeit

IEC 68 2.27 Standard, 15g peak, 11 ms

Vibrationsfestigkeit

IEC 68 2.27 Standard 5g peak, 10 Hz bis 150 Hz

Elektromagnetische Verträglichkeit

EN 61326-2-3/Sensor widersteht 1.5T in 50/60 Hz Magnetfeld

Flüssigkeitsbeständigkeit

widersteht dem Kontakt mit Wasser, Öl, Lösungsmitteln, Säuren ohne Materialzersetzung

Schutzart Messumformer

IP66, EN60529

Abmessungen

Sensor

70 mm x 17,5 mm x 0,8 mm LxBxH mit 80 mm Flexpar

Adapter

120 mm lang x Durchmesser 25 mm

Messumformer

170 mm x 63 mm x 40 mm LxBxH


Bestellbezeichnungen

Sensor:

AV-AGS-212 M4
Sensor mit triaxialem Kabel von ca. 1,5 m Länge, verbunden mit einem ø5-mm-Koaxialstecker zum Aufstecken auf ein Adaptermodul. Geliefert mit flexiblem Polyamid-Schutzschlauch.

Messumformer:

AV-AGC-212 M4 Messbereich: (2–12 mm)
AV-AGC-212 M5 Messbereich: (2–8 mm)
AV-AGC-212 M7 Messbereich: (1,3–9,3 mm)
AV-AGC-212 M8 Messbereich: (1–9 mm)

Aluminiumgehäuse AlSi12 mit 3 mm Montageplatte, Stopfbuchse und 4-poliger Eingangsanschlussbuchse. Silber lackiert, Farbe RAL 7001.

Adapter:

AV-AGO-080 M3: (8 m)
AV-AGO-100 M3: (10 m)
Sensoreingang über Koaxialstecker und Ausgang über abgeschirmtes dreiadriges Kabel, abgeschlossen mit 4-poligem Stecker ø 11,5 mm. Wird mit flexiblem Metallschutzschlauch geliefert.


Einbausituation


Zubehör

Als Zubehör wird ein passender Kleber für die Befestigung des Sensors und Spezialsilikon zur Montage der Sensorleitungen geliefert.
