Drehzahlsensoren Zündimpuls AV-GE-200

Magnet-/Zündfeld-Drehzahlsensoren

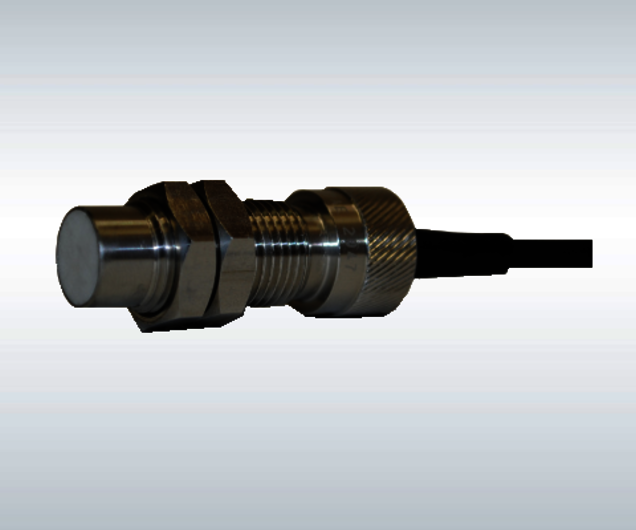

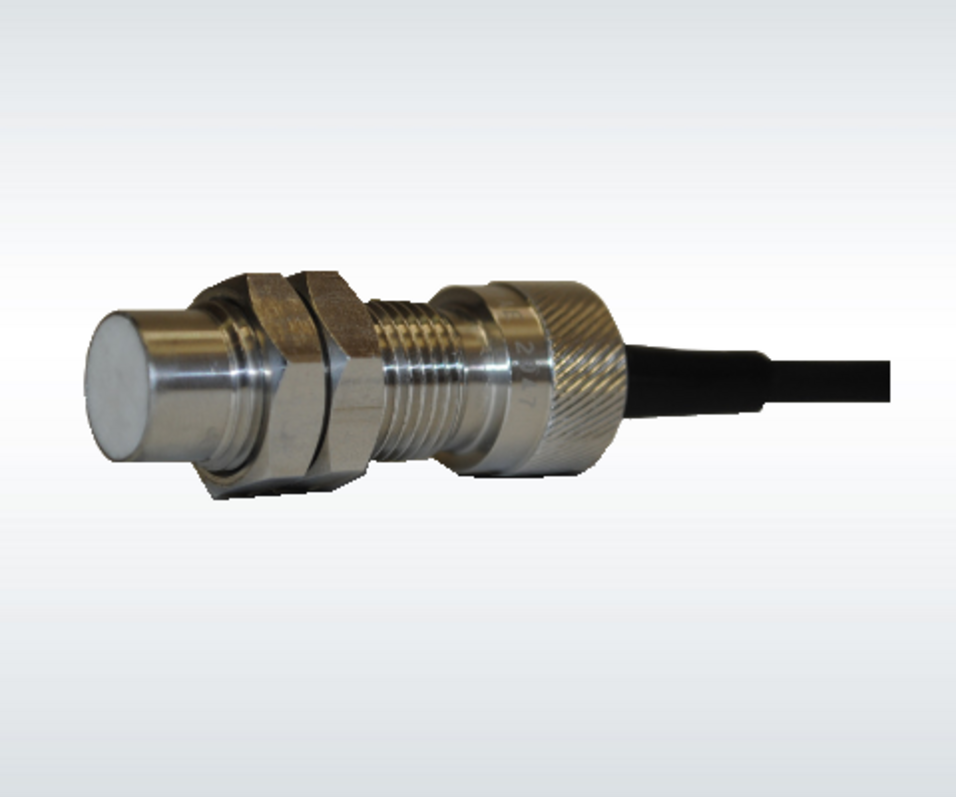

Produktbezeichnung: AV-GE200-HP

Eigenschaften

Speziell zur Messung der Drehzahl an Zündspulen von Benzinmotoren
Geschwindigkeitsmessung von 1 bis 99.000 U/min
Entfernung zur Zündspule bis 30 cm Abstand
4,5 m langes, abgeschirmtes Kabel, direkt am Sensor vergossen
Gehäuse aus Edelstahl
Arbeitet nur in Verbindung mit einem Vor-Verstärkermodul

Spezifikationen

Geschwindigkeitsbereich	1–99.000 U/min
Ziel	Magnetfeld einer Zündspule
Betriebsbereich	bis zu 30 cm vom Ziel
Leistungsbedarf	3,3–24 VDC / 4 mA für Verstärkerversorgung
Ausgangssignal	Gleich der Versorgungsspannung
Betriebstemperatur	-54 °C bis 107 °C
Kabellänge	Sensor: 4,5 m Verstärker: 0,5 m
Gewicht:	Sensor: 262 g Verstärker: 49 g
Material:	Edelstahl, mit zwei Steckmuttern
Abmessungen	Gewinderohr 5/8-18 UNF-2A (21 mm) x 73 mm lang

Der AV-GE200-HP ist ein berührungsloser, elektromagnetischer Induktivsensor, der speziell für die Durchführung von Drehzahlmessungen an Benzinmotoren entwickelt wurde. Der Sensor erfasst das von Zündspulen oder Magneten an 2- oder 4-Takt-Benzinmotoren induzierte Hochspannungsfeld. Der AV-GE200-HP muss an ein Verstärkermodul angeschlossen werden, das einen TTL-Impulsausgang bereitstellt. Der AV-GE200-HP enthält ein integriertes 5 m langes Kabel, das auf 50 m verlängert werden kann. Das -Verstärkermodul hat ein 45 cm) langes Anschlusskabel mit 3 verzinnten Drähten und Abschirmung.

Verstärkermodul

Der AV-GE200 HP muss mit einem Vor-Verstärkermodul verwendet werden, das wiederum wird an ein Tachometer oder Datenerfassungssystem angeschlossen wird.

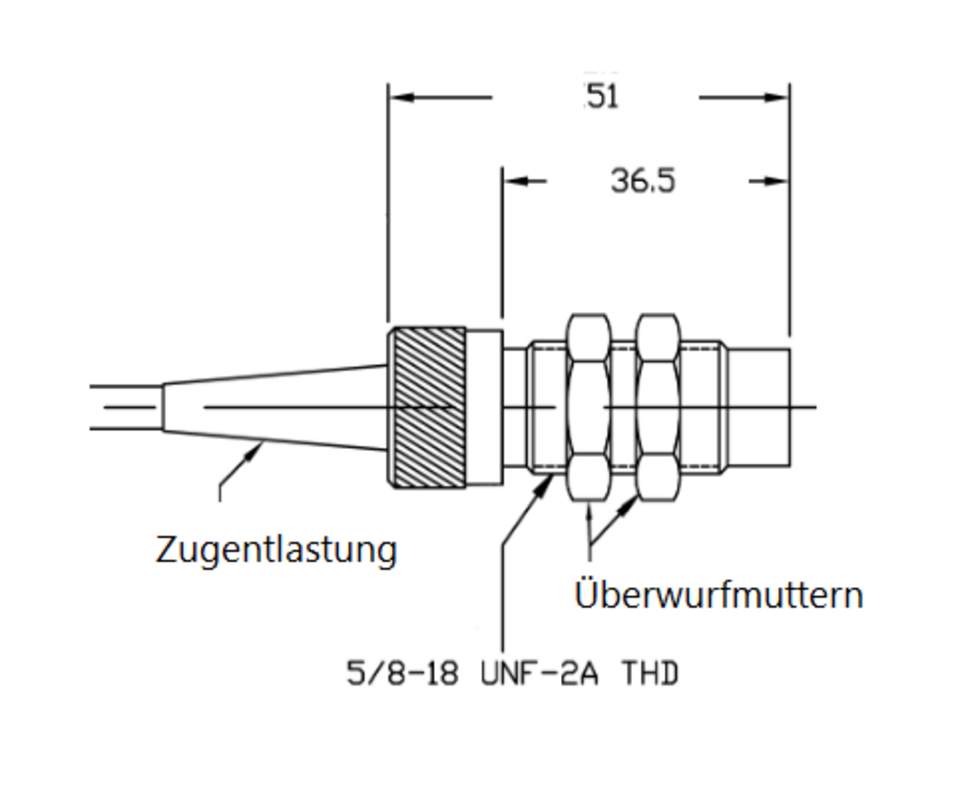

Zeichnung GE200 Zündimpuls Drehzahlsensor

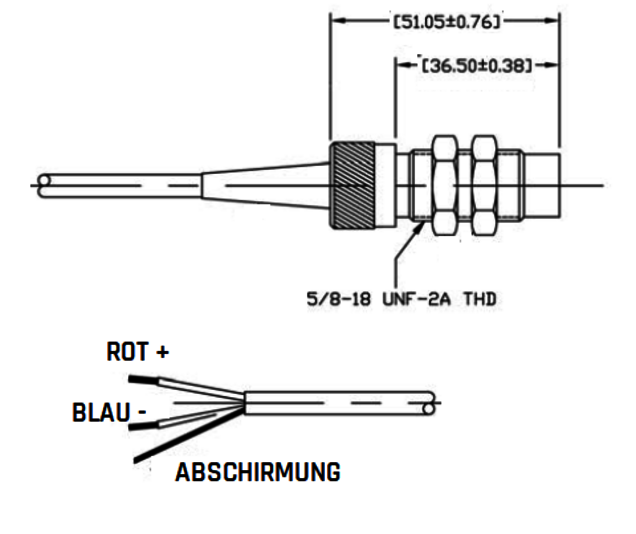

Zeichnung GE200 Zündimpuls Drehzahlsensor mit Anschlussleitung

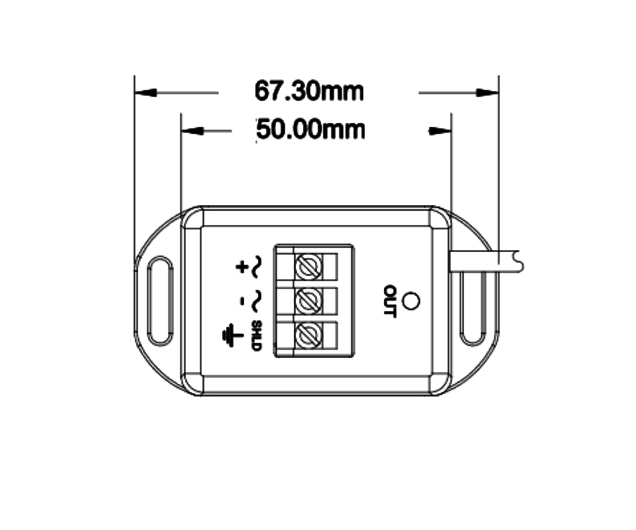

Draufsicht Messverstärker für GE200 Zündimpuls Drehzahlsensor

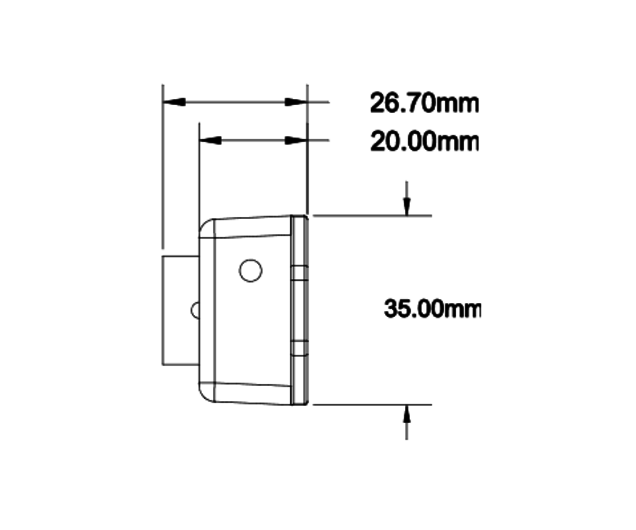

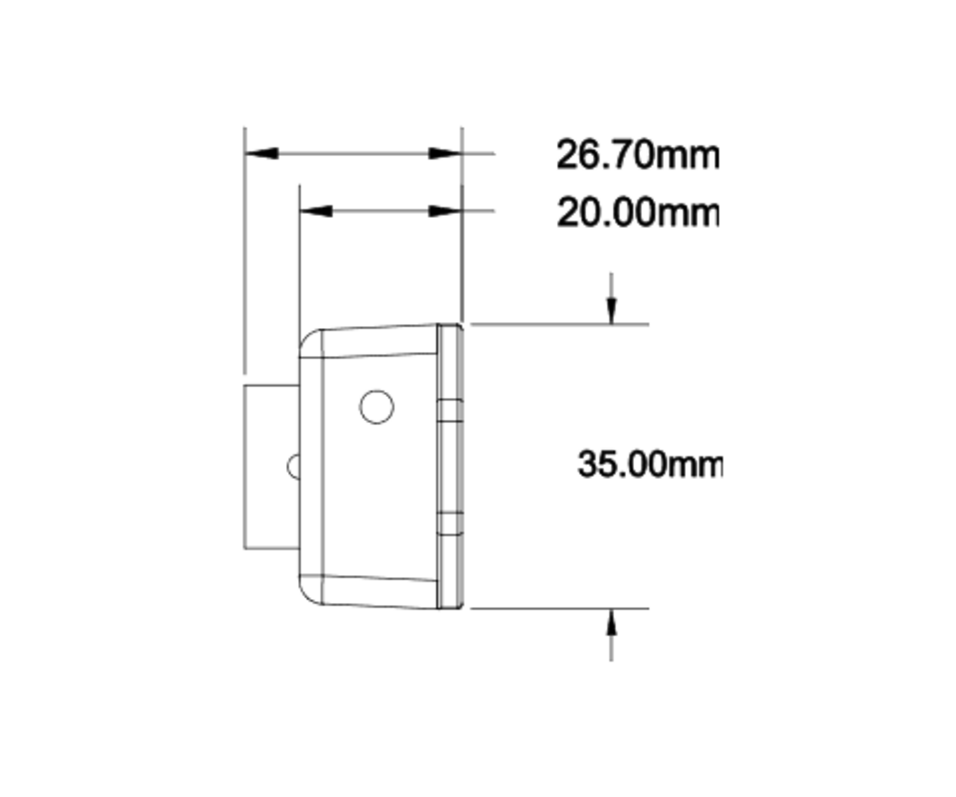

Seitenansicht Messverstärker für GE200 Zündimpuls Drehzahlsensor

Anwendung

Der AV-GE200-HP-Sensor kann bis zu 30 cm von der Zündspule oder dem Magnetzünder entfernt montiert werden. Der Sensor erfasst das elektromagnetische Feld durch metallische Motorabdeckungen. Um die optimale Montageposition zu finden, bewegen Sie den Sensor einfach um die Magnetfluss-Quelle herum, bis das Display Ihres Drehzahlmessers eine konstante Drehzahl anzeigt.

Hinweis: Einige Motoren zeigen ½ der tatsächlichen Drehzahl an, wenn der Detektor im 90-Grad-Winkel zur Flussquelle ausgerichtet ist. Für genaue und wiederholbare Messungen ist sicherzustellen, dass der Sensor fest montiert und parallel zur Hochspannungs-Flussquelle ist.

Anschluss Verstärkerausgang

Funktion	Drahtfarbe	Bezeichnung
Spannungsversorgung Plus	Braun	3,3–24 VDC
Spannungsversorgung Masse	Blau	0 V
Signalausgang (+V Puls bis 0 V)	Schwarz	Signal
Gehäusemasse	Abschirmung	Masse

Hinweis

Einige Motoren zeigen nur die Hälfte der tatsächlichen Drehzahl an, wenn der Sensor in einem 90°-Winkel zur Hochspannungsquelle ausgerichtet ist. Um genaue und wiederholbare Messungen zu erhalten, stellen Sie sicher, dass der Sensor fest montiert ist und parallel zur Hochspannungsquelle steht.

Vorsichtsmaßnahmen

Die Fliehkraft kann bei hohen Geschwindigkeiten gefährlich sein. Stellen Sie sicher, dass alle Objekte angemessen an Wellen befestigt sind und dass die Bediener stets durch eine mindestens 12 mm dicke Plexiglasscheibe geschützt sind. Der Benutzer muss den IRS fest montieren, um eine genaue Messung zu erhalten. Der ideale Brennpunkt des Sensors 12 mm. Der Sensor verfügt über eine grüne LED-Zielanzeige, die anzeigt, wenn er ein gültiges Signal empfängt. Benutzen Sie diese Funktion, um den Sensor richtig zu platzieren, da Sie die Infrarotemissionen nicht sehen können.

Hinweis: Der Sensor reagiert empfindlich auf Licht, wie z.B. Leuchtstofflampen oder Sonnenlicht. Wenn der Sensor bei stillstehender Welle eine Geschwindigkeit zu erfassen scheint, kann es notwendig sein, ihn vor der Umgebungsbeleuchtung abzuschirmen.

Um die EU-Richtlinie 2002/96/EG über Elektro- und Elektronik-Altgeräte (WEEE) einzuhalten: Dieses Produkt kann Material enthalten, das für die menschliche Gesundheit und die Umwelt gefährlich sein könnte. Dieses Produkt NICHT als unsortierten Hausmüll entsorgen. Dieses Produkt muss in Übereinstimmung mit den örtlichen Vorschriften recycelt werden, wenden Sie sich für weitere Informationen an Ihre örtlichen Behörden. CE-konform (mit mitgeliefertem Ferrit). RoHS-konform. Erfüllt die Sicherheitsanforderungen der IEC6101010-1. Dieses Produkt ist nicht wasserdicht.
