Drehzahlsensoren Magnetisch AV-M190

Magnetische Drehzahlsensoren

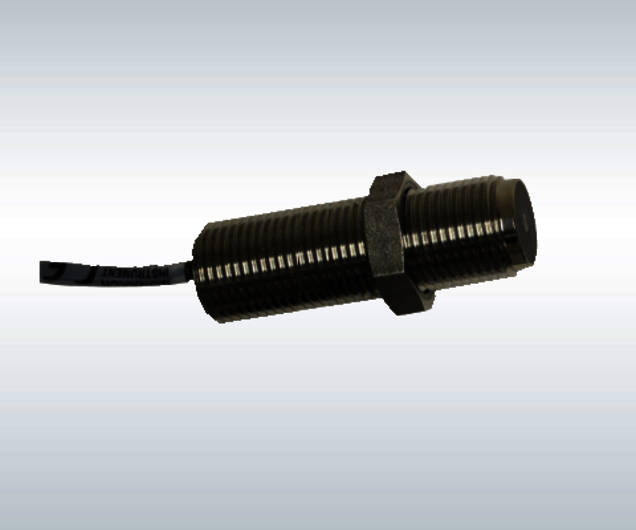

Produktbezeichnung: AV-M190-W

Eigenschaften

Keine Versorgungsspannung erforderlich, erzeugt ein AC-Aussignal
Geschwindigkeitsmessung von 1 bis 99.999 U/min
2,4 m langes, abgeschirmtes Kabel, direkt am Sensor vergossen
Gehäuse aus Edelstahl

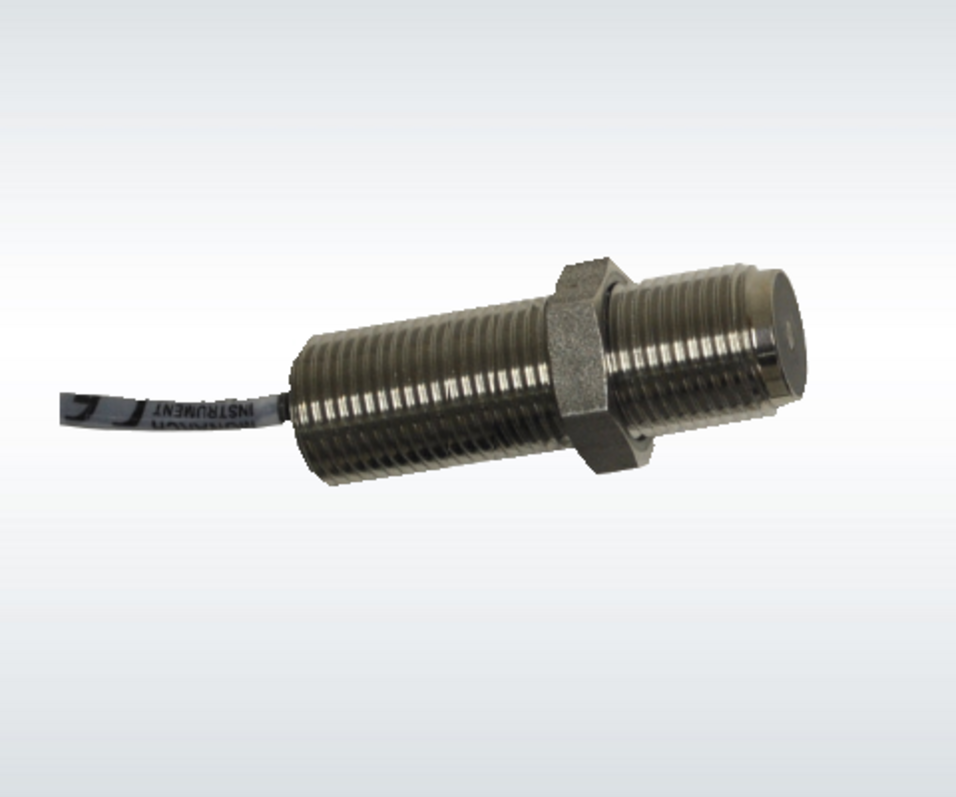

Sensor für die Messung der Drehzahl mit Magneteffekt

Spezifikationen

Drehzahlbereich	1-99.999 U/min
Betriebsbereich	0,13 mm
Zielbereich	Minimal 2,7 mm
Leistungsbedarf	Keiner, erzeugt eine Wechselspannung
Ausgangsspannung	190V AV PeakPeak
Leistungsbedarf	3,3–15 VDC @ 40 mA (für opt. Signalumformer)
Betriebstemperatur	-100° bis 107 °C
Anschluss	verzinnte Drähte
Kabellänge	2,4 m
Abmessungen	50,8 x 15,9 mm
Gewicht	85 g

Der M-190W-Magnetsensor ist ein selbstversorgter Zahnradsensor, der am meisten für den Einsatz mit Zahnrädern verwendet wird. Der Sensor wird innerhalb von 0,13 mm eines ferromagnetischen Ziels mit einem Durchmesser von mindestens 2,7 mm montiert.

Anwendung

Magnetische Sensoren wandeln die Bewegung eines ferromagnetischen Objekts in eine Wechselspannung um, die proportional zur Geschwindigkeit ist. Das Ziel darf nicht kleiner als das magnetische Gegenstück 2,7 mm oder größer als der Durchmesser des Sensors 15,9 mm sein. Zahnräder werden bevorzugt, aber auch Schraubenköpfe, Schlitze oder Schlüssel funktionieren. Das Edelstahl und wasserdichte Gehäuse des AV-M190W-Sensors ermöglichen den Betrieb in rauen Umgebungen. Der Benutzer kann die Kabellänge auf insgesamt bis zu 150 m Länge erhöhen.

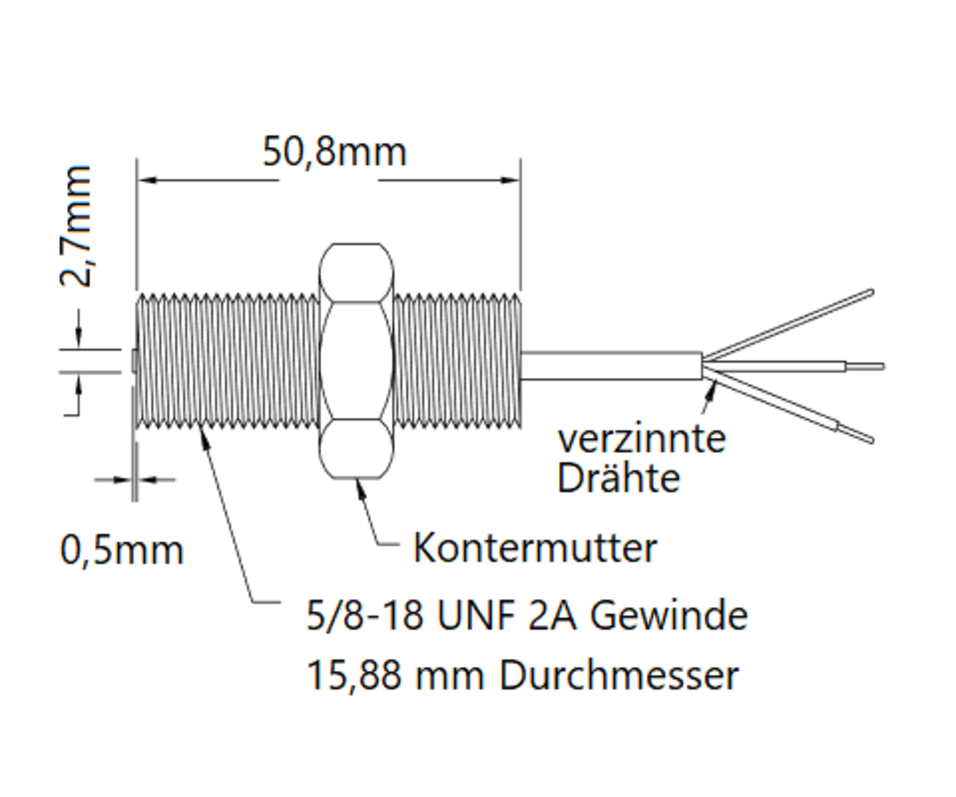

Zeichnung M190 Drehzahlsensor nach dem Magnetprinzip

Anschlussplan

Funktion	Drahtfarbe
AC-Ausgangssignal	Schwarz
AC-Ausgangssignal	Weiß
Gehäusemasse	Abschirmung
