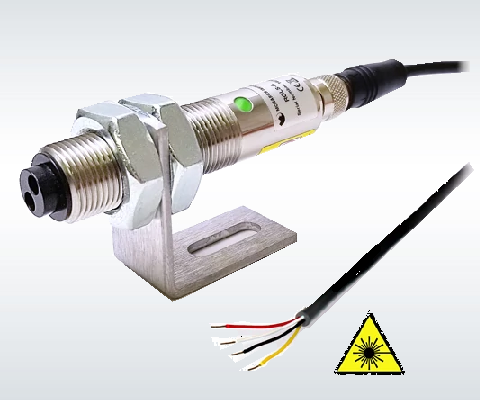

Drehzahlsensoren Laser – IP67 mit M12 Stecker AV-RLS-W

Laser Drehzahlsensoren IP67 mit M12 Stecker

Produktbezeichnung: AV-RLS-W

Eigenschaften

Schutzart IP67
Geschwindigkeitsmessung von 1 bis 250.000 U/min
sichtbare rote Laserlichtquelle, grüne LED-Zielanzeige
Laserquelle Klasse 2 fungiert als Zielvorrichtung
Entfernung zur Reflexionsmarke bis zu 7,5 m
maximaler Versatzwinkel von 60 Grad zum rotierenden Objekt
Gehäuse aus Edelstahl
Unempfindlichkeit gegen magnetische und elektrische Felder

Sensor für die optische Messung der Drehzahl mit Laser

„Laserdrehzahlsensoren“ kurz im Video erklärt

Weitere interessante Videos – von Sensoren bis zu Komplettlösungen zur Überwachung, Visualisierung und Messwerterfassung von Maschinenschwingungen oder Lagerzuständen finden Sie hier: YouTube-Channel @AVIBIAGmbH

Spezifikationen

Ausführung	RLS24
Drehzahlbereich	1–250.000 U/min
Laserlicht	Sichtbarer roter Laser, Klasse 2 (IEC 60825-1 Ed 1.2 2001-8)
Target Indikator	grüne LED
Arbeitsdistanz	bis zu 7,6 m und 60 Grad offset
Spannungsversorgung	5 - 15 VDC @ 35 mA +/-20 %
Ausgang	Offener Kollektor mit internem Pull-Up-Widerstand (5600 Ohm) zur Versorgungsspannung. Positiver Impuls, wenn Ziel vorhanden.
Signalanschluss	RLS/W verzinnte Drahtenden RLS/P 3,5 mm Klinkenstecker
Temperaturbereich	-10 °C bis 50 °C
Abmessungen	M20 x 1,5
Gehäusematerial	Edelstahl 316L 1.4404
Länge des Sensors	102 mm
Elektrischer Anschluss	M12 x 1,5
Betriebstemperatur	-10° bis 50° C
Schutzklasse	IP67, wenn mit Kabel aus dem Lieferumfang betrieben

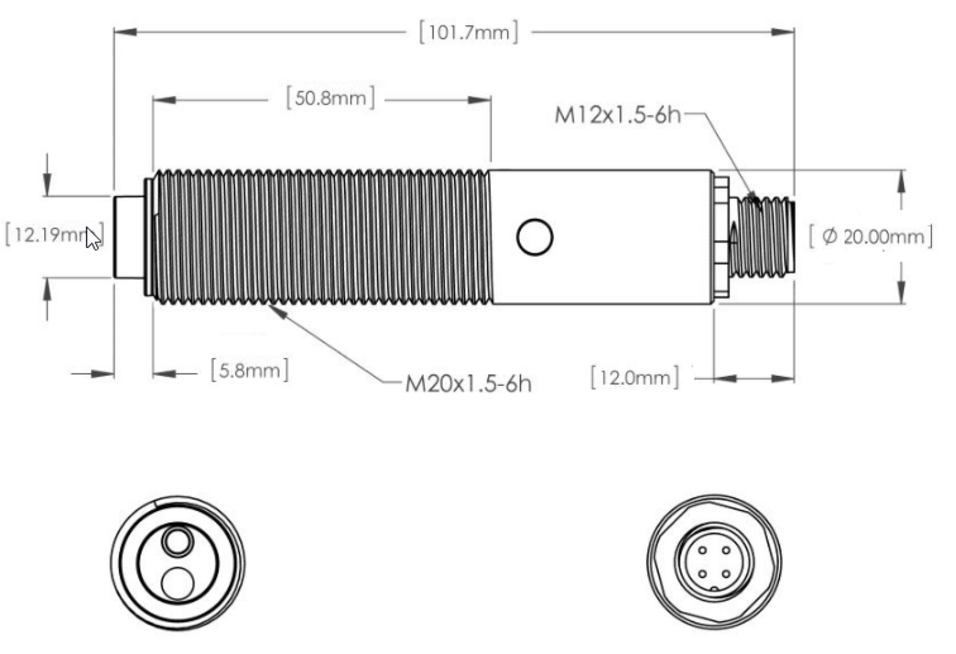

Seitenansicht RLS optischer Laser Drehzahlsensor mit M12 Steckanschluss

Anschlussplan

M12 PIN Nr.	Funktion	Drahtfarbe Typ - W lose Drahtenden	Steckerbelegung Typ - P 3,5mm Klinkenstecker
1	Versorgungsspannung +	Rot	Ring
2	nicht verbunden	Weiss	-
3	Masse (-)	Gelb	Masse
4	Signalausgang	Schwarz	Tip
Gehäuse	Gehäuse	Abschirmung	-

Warnhinweise

Laserdrehzahlsensoren nach Laser Klasse 2

Diodenlaser max. Ausgangsleistung: < 1 mWatt
Wellenlänge: 650 Nanometer (sichtbares Licht)
Min. Divergenz: 0,5 milliradian
Output: Kontinuierlich (CW)
Laser Gefahrenklasse: Klasse 2
Hersteller: Monarch Instrument, 15 Columbia Drive, Amherst, NH 03031, USA

Vorsichtsmaßnahmen

Augenverletzung durch den Laserstrahl - Nicht in den direkten oder reflektierten Strahl schauen; kann Augenverletzungen aus Entfernungen von bis zu 7,5 m verursachen und zu visuellen Interferenzen (Blendung) mit Piloten und Fahrzeugführern führen - Beeinträchtigungen mit Sicht bis zu 160 m Entfernung, Ablenkungseffekte bis zu 1,6 km Entfernung. NIEMALS einen Laser auf Flugzeuge oder Fahrzeuge richten; das ist unsicher und unzulässig.

Gebrauchsanweisung: Klasse 2 Laser gelten als sicher für versehentliche Augenbelastung. Schauen Sie nicht in den Strahl und starren Sie nicht in ihn hinein. Zielen Sie nicht auf Flugzeuge. Verwenden Sie diesen Sensor nicht in einer Weise, die mit dieser Bedienungsanleitung unvereinbar ist oder unter Bedingungen, die über die angegebenen Umweltspezifikationen hinausgehen. Dieser Sensor ist nicht vom Benutzer zu warten.

Um die EU-Richtlinie 2002/96/EG über Elektro- und Elektronik-Altgeräte (WEEE) einzuhalten: Dieses Produkt kann Material enthalten, das für die menschliche Gesundheit und die Umwelt gefährlich sein könnte. Dieses Produkt NICHT als unsortierten Hausmüll entsorgen. Dieses Produkt muss in Übereinstimmung mit den örtlichen Vorschriften recycelt werden, wenden Sie sich für weitere Informationen an Ihre örtlichen Behörden. CE-konform (mit mitgeliefertem Ferrit). RoHS-konform. Erfüllt die Sicherheitsanforderungen der IEC6101010-1. Dieses Produkt ist nicht wasserdicht.
