Drehzahlsensoren Induktiv AV-PS12

Induktive Drehzahlsensoren

Produktbezeichnung: AV-PS12

Eigenschaften

Dreileiter-Induktiver Drehzahlsensor mit Messbereich von 4 mm bis 12 mm
Geschwindigkeitsmessung von 1 bis 24.000 U/min
Open-Collector-PNP-Impulsausgang mit Target LED Anzeige
Schutzart IP67

Sensor für die induktive Messung der Drehzahl

Spezifikationen

Drehzahlbereich	1–24.000 U/min
Betriebsbereich	4–12 mm, Ziel sollte mindestens = Sensordurchmesser sein
Ausgang	Open Collector PNP, Normally Open (NO)
Versorgungsspannung	6–36 VDC @ 15 mA
Betriebstemperatur	-25°C bis 75 °C
Anschluss	verzinnte Drähte
Kabellänge	1,8 m

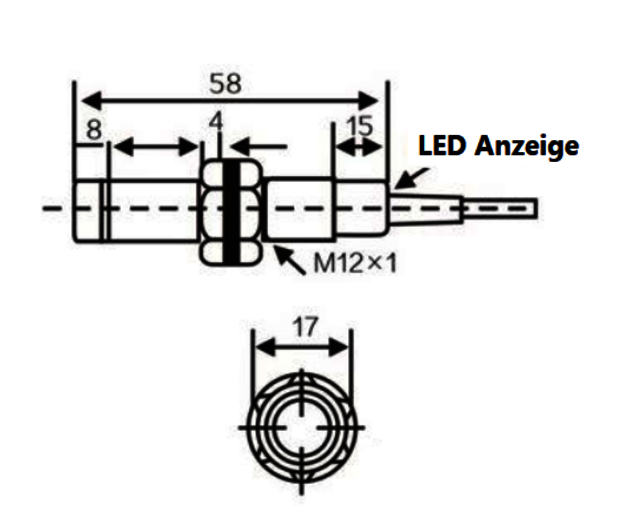

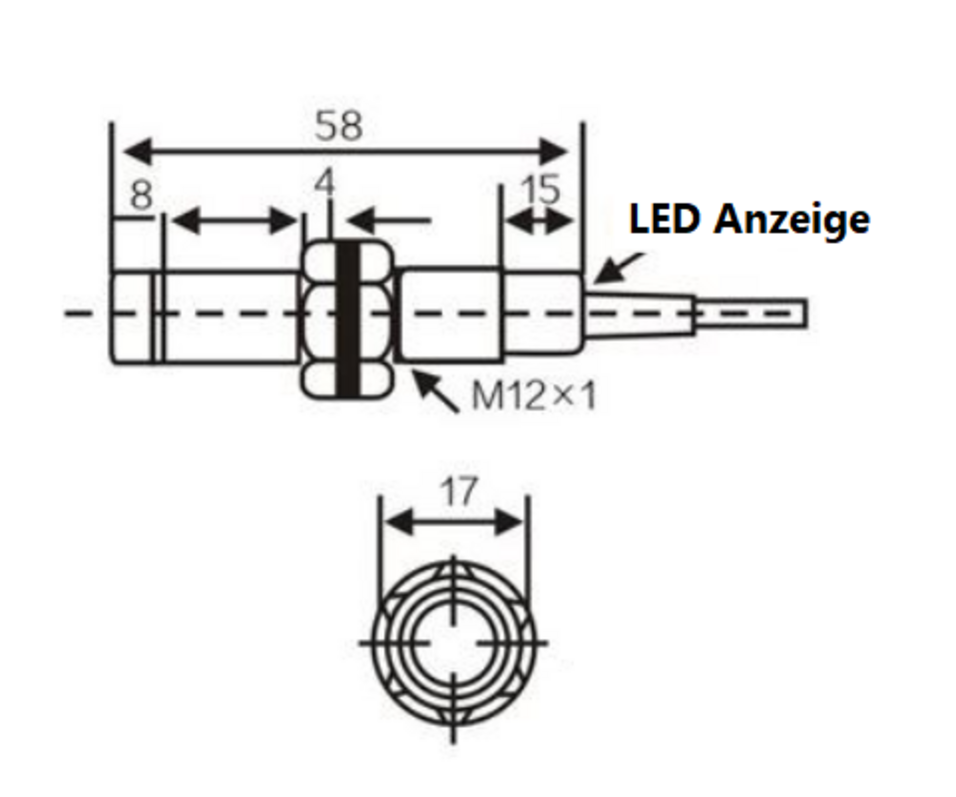

Abmessungen	50 mm lang x 12 mm Durchmesser, Gewinde M12 x 1
Schutzart	IP67

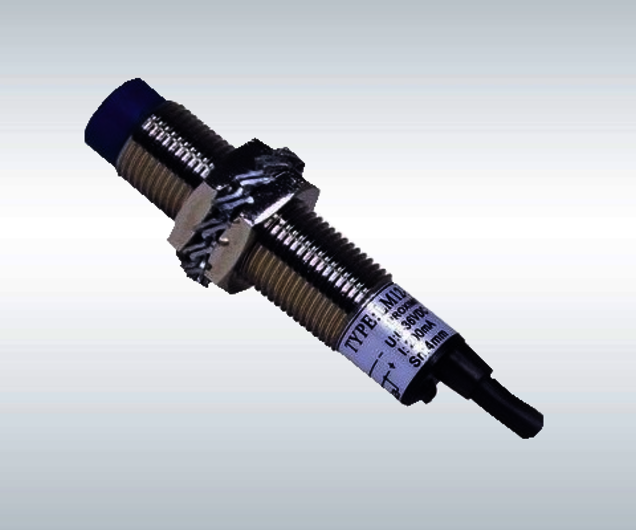

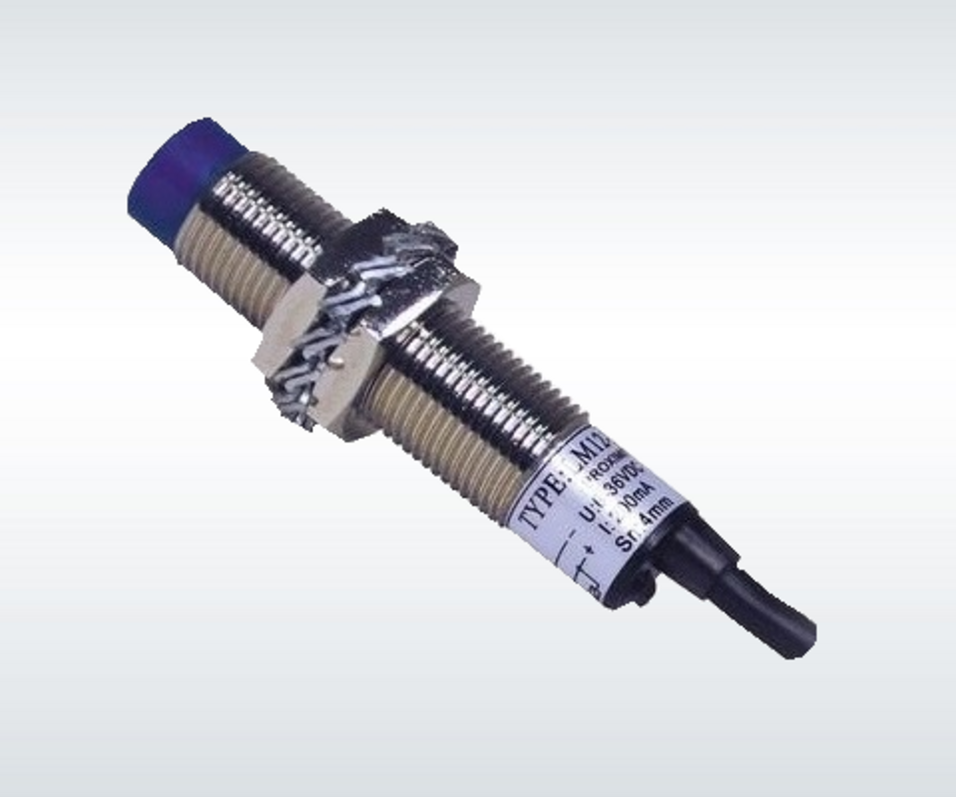

Der AV-PS12 ist ein Dreidraht-Sensor, der einen PNP-Impuls mit offenem Kollektor ausgibt. Der Sensor arbeitet bei einem Spalt von 4 mm mit einem 12 mm großen Messobjekt und verfügt über eine LED-Zielanzeige. Er ist in einem Metallgehäuse mit Gewinde nach Schutzart IP67 untergebracht und wird mit einer M12-Mutter und einem 1,8 m langen abgeschirmten Kabel mit verzinnten Drähten geliefert.

Einstellung des Betriebsabstands

Um einen stabilen Betrieb bei extremen Umgebungsbedingungen zu gewährleisten, sollte der Messabstand auf 80 % des Nennabstands eingestellt werden. Der Erfassungsabstand hängt von der Größe und dem Material des Messobjekts ab. Der AV-PS-12 ist für ein eisernes Messobjekt spezifiziert. Bei einem Ziel aus Edelstahl wird der Erfassungsabstand auf 50 % reduziert. Bei Messing-, Aluminium- oder Kupferobjekten wird der Erfassungsabstand auf etwa 40 % reduziert.

Anwendung und Funktion

Induktive Näherungsschalter werden zur berührungslosen Erkennung von metallischen Objekten verwendet. Ihr Funktionsprinzip beruht auf einer Spule und einem Oszillator, die ein elektromagnetisches Feld in der unmittelbaren Umgebung der Sensorfläche erzeugen. Die Anwesenheit eines metallischen Objekts im Arbeitsbereich bewirkt eine Dämpfung der Schwingungsamplitude. Der Anstieg oder Abfall einer solchen Oszillation wird durch eine Schwellwertschaltung erkannt, die das Ausgangssignal des Sensors verändert. Die Stromaufnahme eines induktiven Näherungsschalters nimmt proportional zum Abstand des Metallobjekts ab.

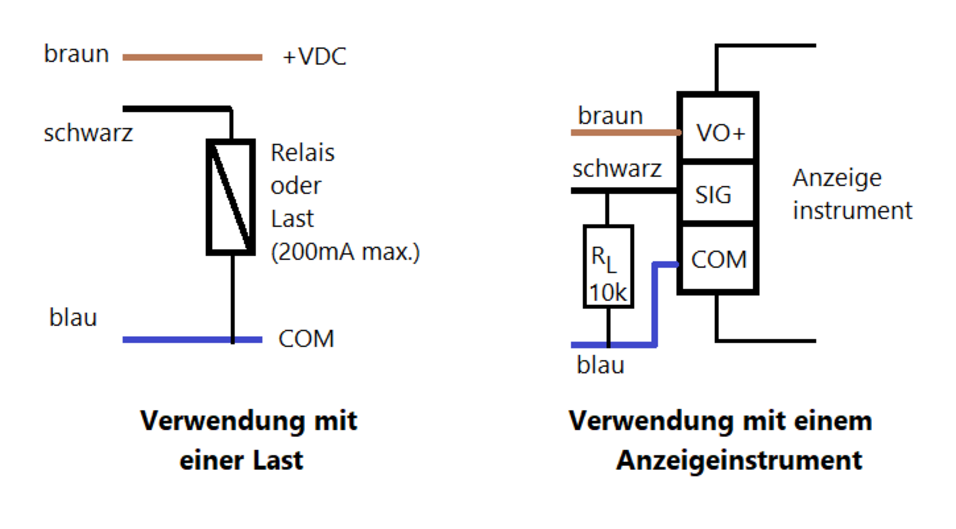

Anschlusschema P12 induktiver Drehzahlsensor

Anschlussplan

Funktion	Drahtfarbe
Spannungsversorgung Plus	Braun
Ausgangssignal	Schwarz
Spannungsversorgung Masse	Blau

Sicherheitshinweise und Vorsichtsmaßnahmen

Lesen und befolgen Sie alle Anweisungen in diesem Anweisungsblatt sorgfältig und bewahren Sie dieses Blatt zum späteren Nachschlagen auf. Verwenden Sie dieses Gerät nicht in einer Weise, die nicht mit dieser Bedienungsanleitung übereinstimmt, oder unter Bedingungen, die die angegebenen Umgebungsspezifikationen überschreiten.

Um die EU-Richtlinie 2002/96/EG über Elektro- und Elektronik-Altgeräte (WEEE) einzuhalten: Dieses Produkt kann Material enthalten, das für die menschliche Gesundheit und die Umwelt gefährlich sein könnte. Dieses Produkt NICHT als unsortierten Hausmüll entsorgen. Dieses Produkt muss in Übereinstimmung mit den örtlichen Vorschriften recycelt werden, wenden Sie sich für weitere Informationen an Ihre örtlichen Behörden. CE-konform (mit mitgeliefertem Ferrit). RoHS-konform. Erfüllt die Sicherheitsanforderungen der IEC6101010-1. Dieses Produkt ist nicht wasserdicht.
