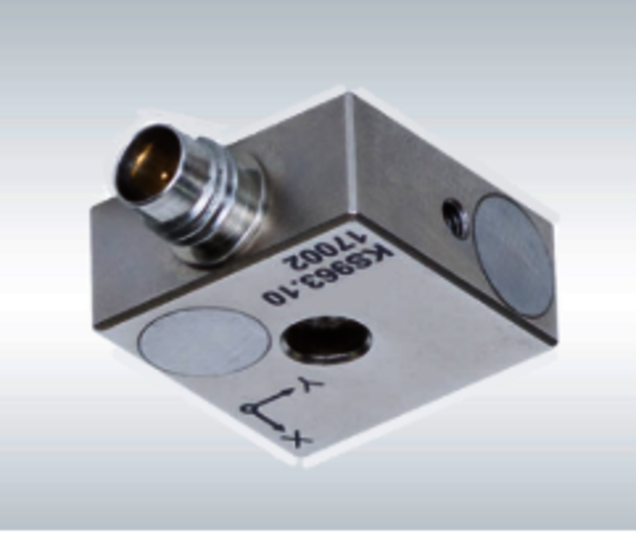

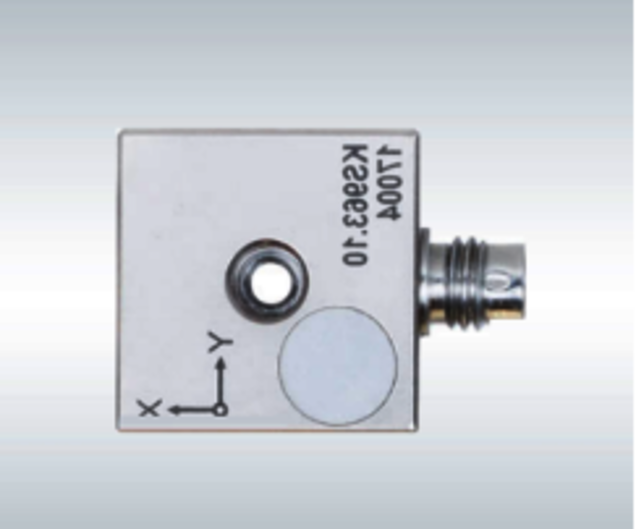

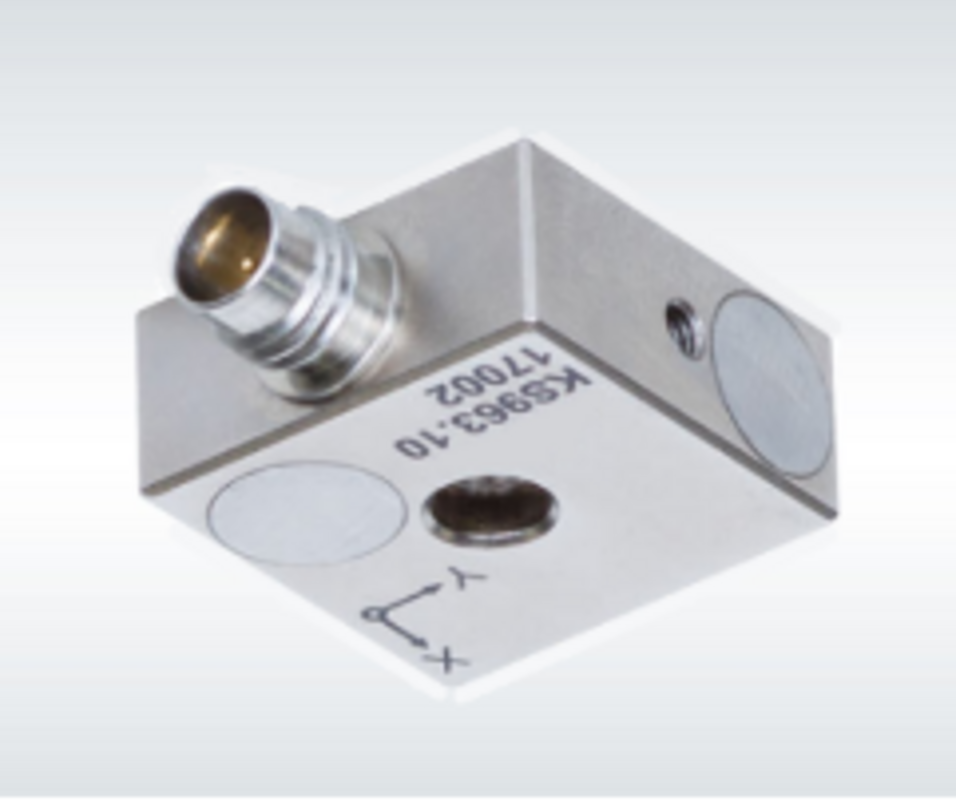

Triaxial-
Beschleunigungssensoren
AVKS963B10(0)

AVKS963B10

AVKS963B100

Ausgang

IEPE

IEPE

Piezosystem

Scherprinzip

Scherprinzip

Spannungsübertragungsfaktor   B_US

10 ± 20 % mV/g

100 ± 20 % mV/g

Messbereich

500 g

60 g

Bruchbeschleunigung a_max

8.000 G

8.000 G

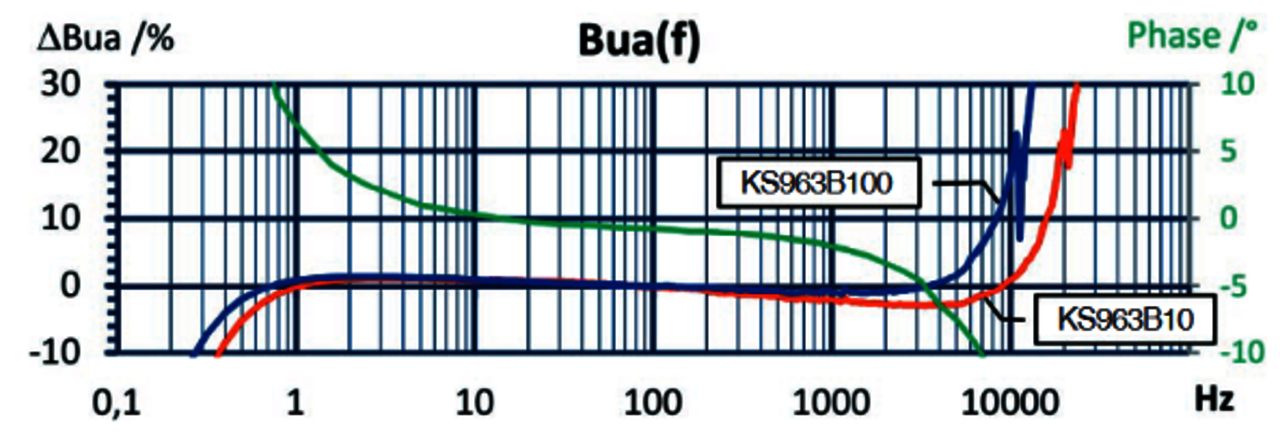

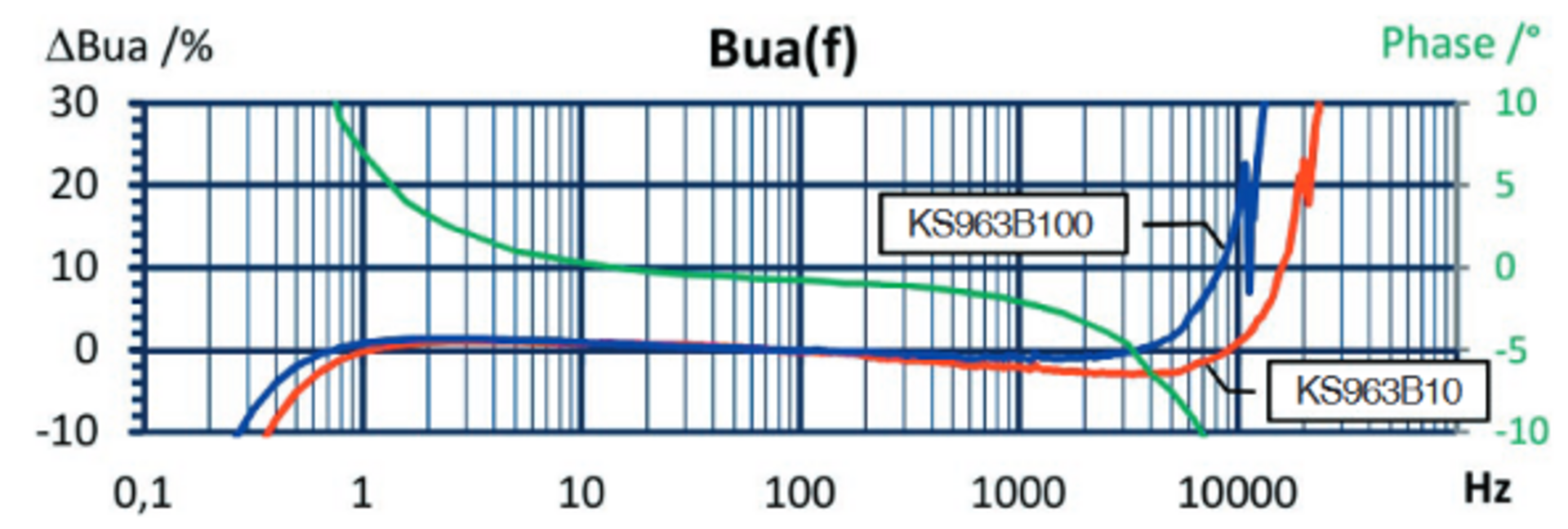

Linearer Frequenzgang   f_3dB X, Y, Z

Linearer Frequenzgang   f_10% X, Y, Z

Linearer Frequenzgang   f_5% X, Y, Z

0,2–18.000 Hz

0,4–12.000 Hz

0,6–10.500 Hz

0,15–10.000 Hz

0,3–7.000 Hz

0,45–5.000 Hz

Resonanzfrequenz f_res X, Y, Z

> 45 kHz

> 25 kHz

Phasengang

1,8 – 3.000 Hz

1,4 – 3.300 Hz

Querrichtungsfaktor

< 5 %

< 5 %

Eigenrauschen Effektivwert (0,5 Hz - 20 kHz)

< 3.000 μg

< 400 μg

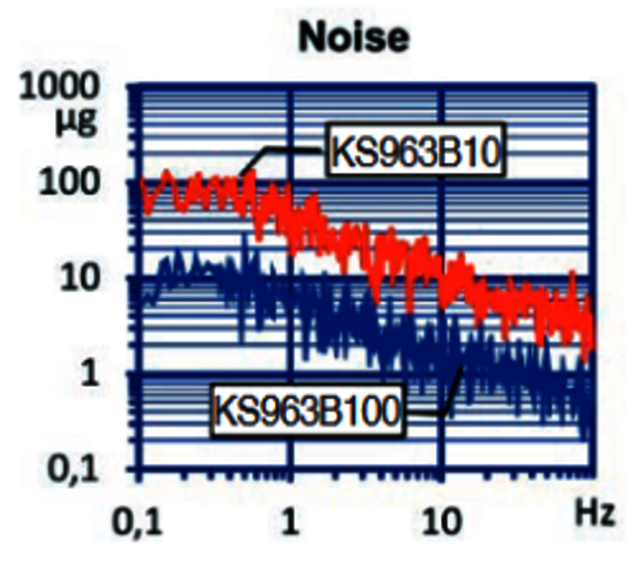

Eigenrauschdichten

 0,1 Hz a_n1

 1 Hz a_n2

 10 Hz a_n3

 100 Hz a_n4

200 μg/√Hz

80 μg/√Hz

30 μg/√Hz

8 μg/√Hz

20 μg/√Hz

8 μg/√Hz

3 μg/√Hz

0,8 μg/√Hz

Nichtlinearität im Messbereich

2 %

2 %

Konstantstromversorgung I_Const

2–20 mA

2–20 mA

Arbeitsopunktspannung

12–14,5 V

12–14,5 V

Ausgangsimpedanz

<100 Ohm

< 100 Ohm

Elektronisches Datenblatt

IEEE 1451.4 Template 25

IEEE 1451.4 Template 25

Arbeitstemperaturbereich

-40/120 °C

-40/120 °C

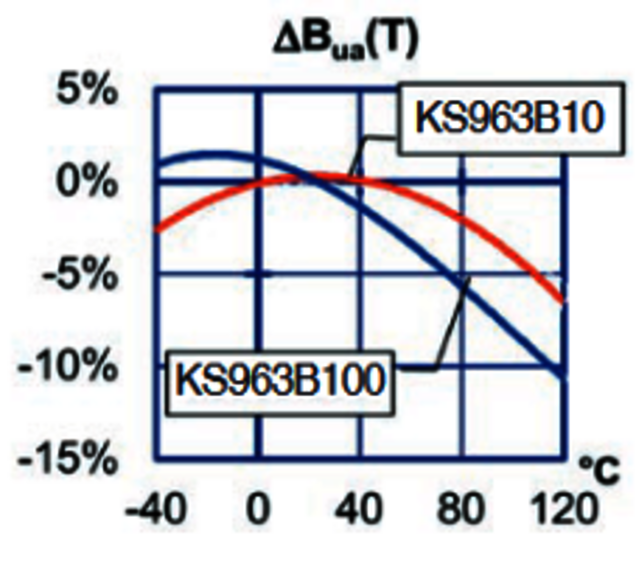

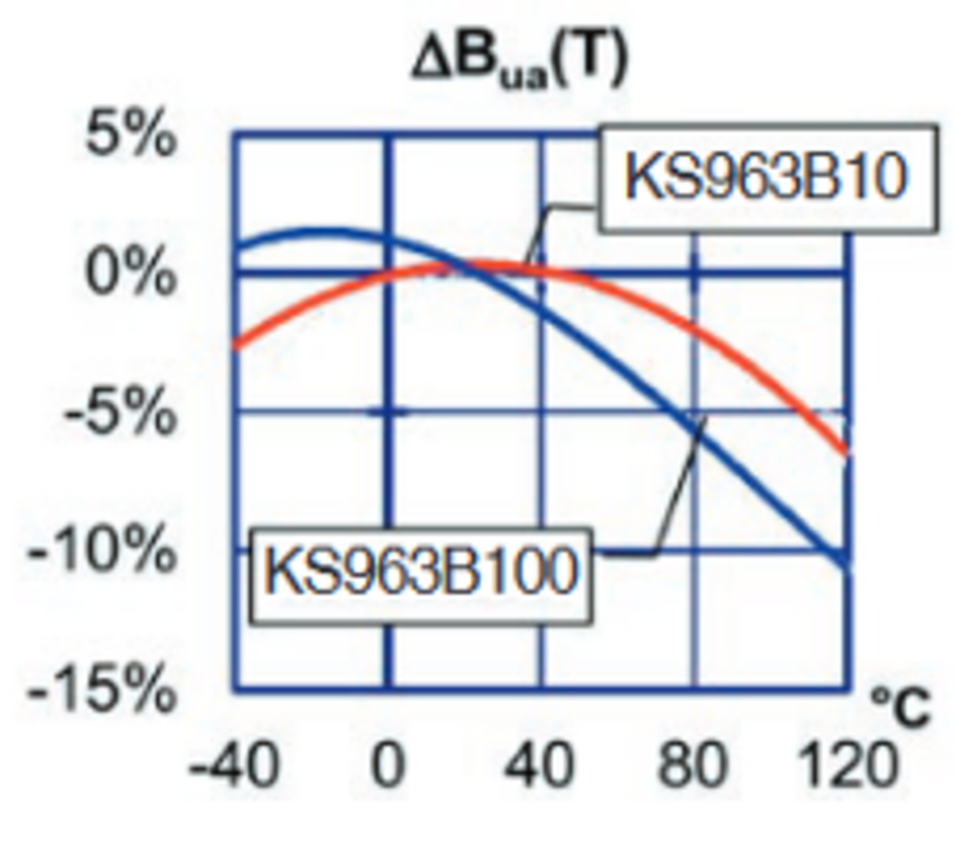

Temp.-koeffizient der Empfindlichk.

-40–0 °C

 0–40 °C

 40–80 °C

 80–100 °C

±0,03 %/K

±0,00 %/K

-0,03 %/K

-0,06 %/K

-0,04 %/K

-0,06 %/K

-0,08 %/K

-0,11 %/K

Temperatursprungempfindlichkeit

2 ms²/K

0,2 ms²/K

Masse ohne Kabel

8,5 g

11 g

Gehäusematerial

Aluminium, vernickelt

Aluminium, vernickelt

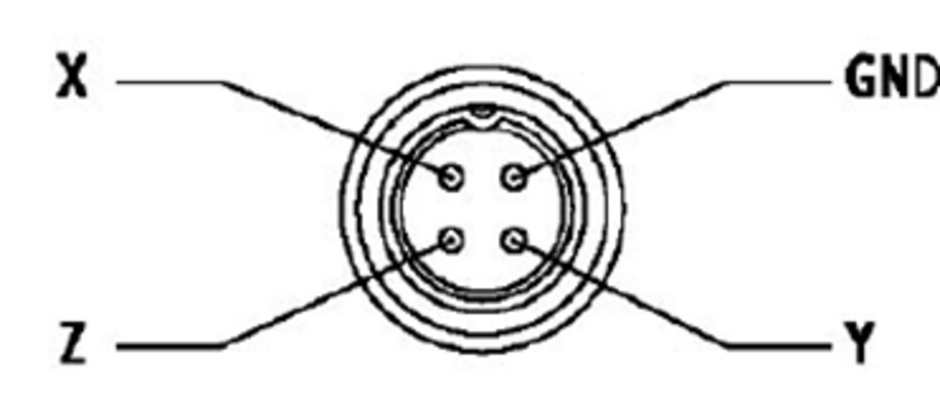

Buchse

1/4-28 UNF mnl.

1/4-28 UNF mnl.

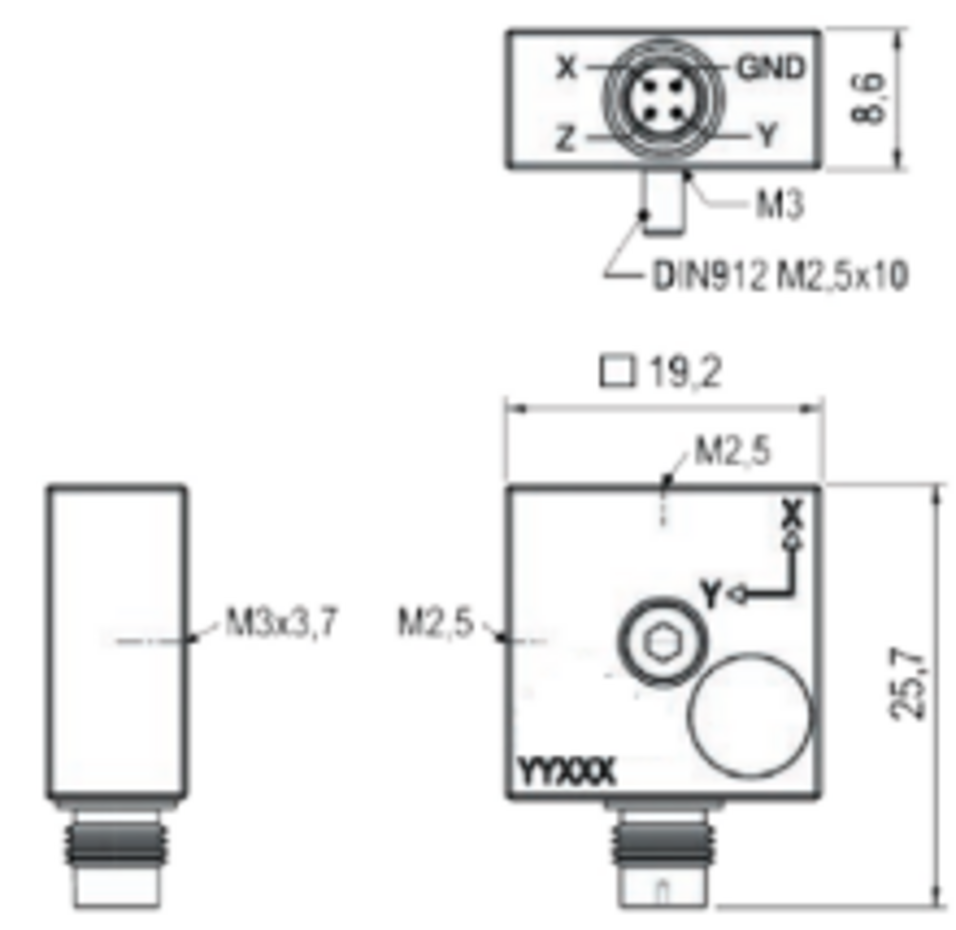

Befestigungsgewinde

Z: M2,5 Durchgangsschraube

Z: M3-Gewinde

X/Y: M2.5 Gewinde

Z: M2,5 Durchgangsschraube

Z: M3-Gewinde

X/Y: M2.5 Gewinde
