Triaxial-
Beschleunigungssensoren
AVKS813B

AVKS813B

Ausgang

IEPE

Piezosystem

Scherprinzip

Spannungsübertragungsfaktor   B_US

100 ± 5 % mV/g

Messbereich

+/-55 g

Bruchbeschleunigung a_max

4.000 g

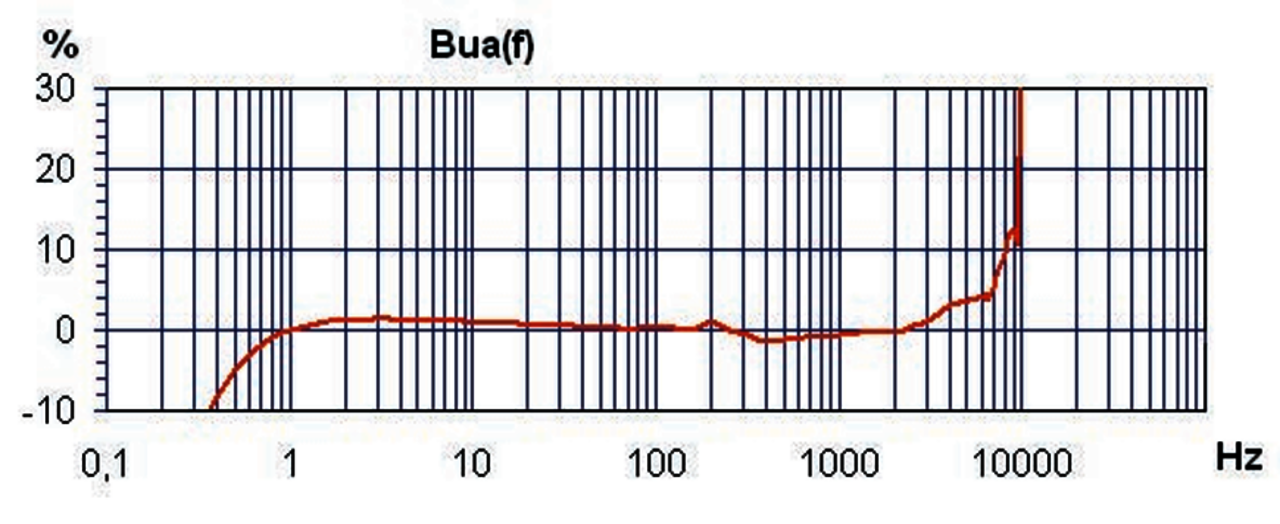

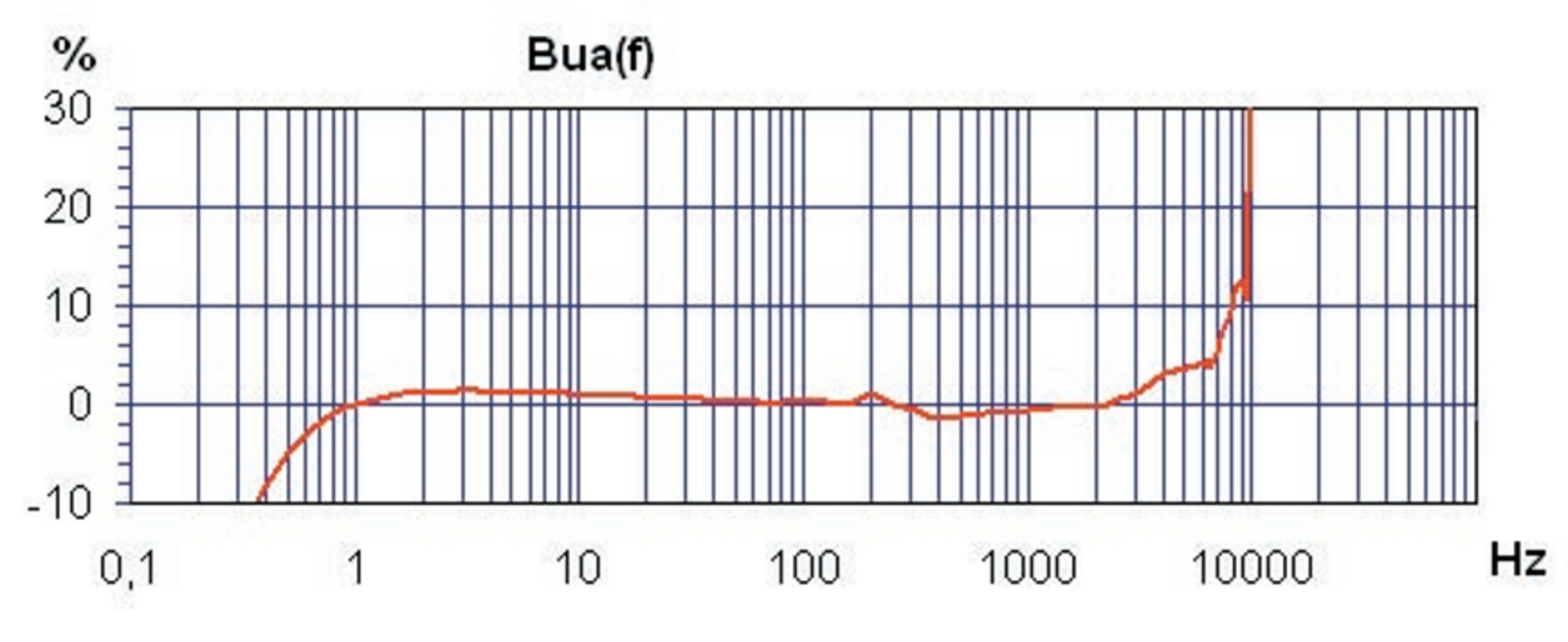

Linearer Frequenzgang

f_3dB

f1_0%

f_5%

0,2–10.000 Hz

0,4–8.000 Hz

0,6–7.000k Hz

Resonanzfrequenz (Z-Achse) f_res

> 15 (+25 dB) kHz

Querrichtungsfaktor

< 5 %

Eigenrauschen Effektivwert (0,5 Hz–20 kHz)

300 μg

Eigenrauschdichten

0,1 Hz a_n1

1 Hz a_n2

10 Hz a_n3

100 Hz a_n4

30 μg/√Hz

10 μg/√Hz

3 μg/√Hz

1 μg/√Hz

Konstantstromversorgung    I_CONST

2–20 mA

Arbeitspunktspannung   U_BIAS

12–13,5 V

Ausgangsimpedanz bei I_CONST = 4 mA

< 250 Ω

Arbeitstemperaturbereich

-20/90 °C

Temp.-koeffizient der Empfindlichk.

0,08 %/K

Temperatursprungempfindlichkeit

0,01 ms²/K

Schutzgrad

IP67

Masse ohne Kabel

115 g

Gehäusematerial

Edelstahl

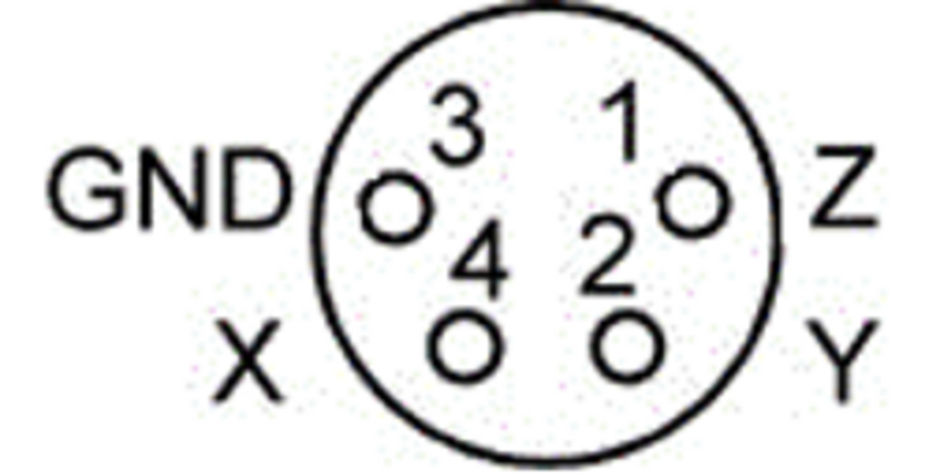

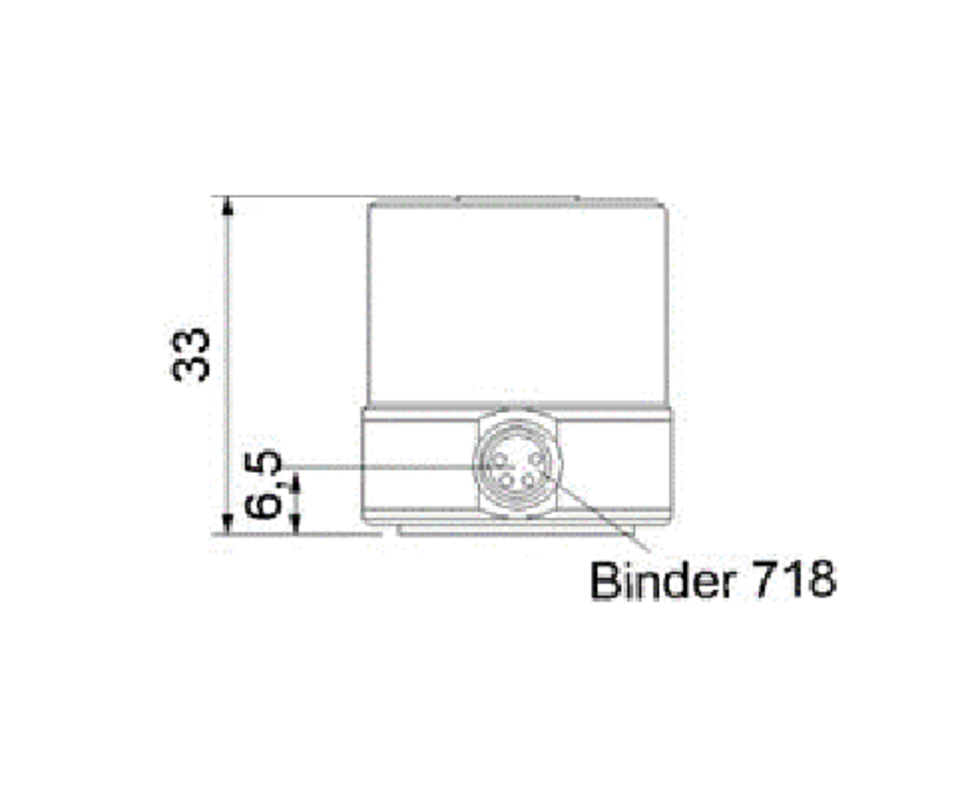

Buchse

Binder 718 (M8x1)

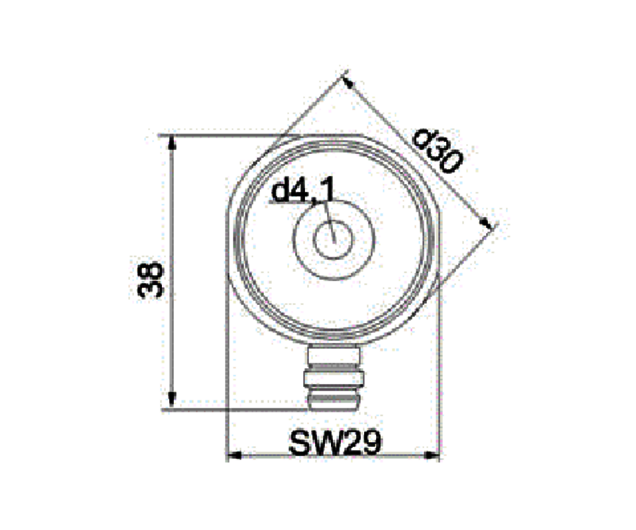

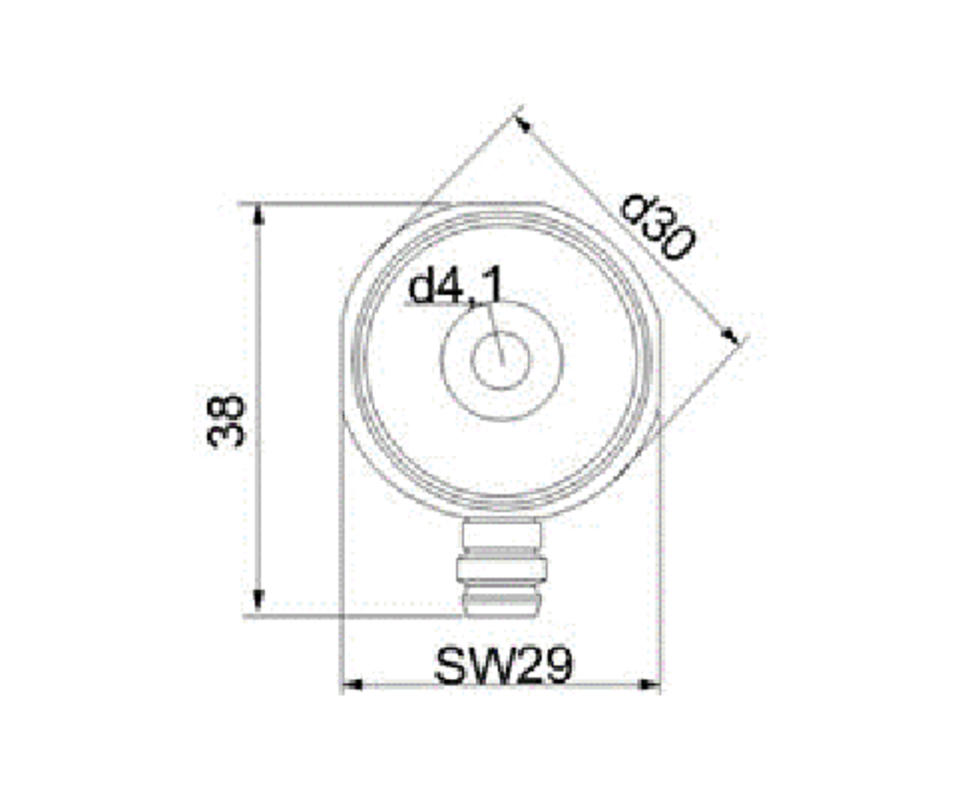

Befestigungsgewinde

Ø 4,1; M4-Schraube mitgeliefert
