Low-Power-IEPE-Beschleunigungssensoren AVKS94L/AVKS943L

Low Power-Beschleunigungssensoren

Produktbezeichnung: AVKS94L und AVKS943L

Eigenschaften

Low Power IEPE für stromsparende Anwendungen
Empfindlichkeiten AVKS94L 14 mV/g – Uniaxial
Empfindlichkeiten AVKS943L 14 mV/g – Triaxial

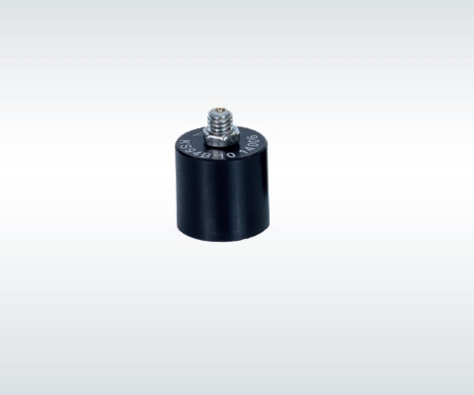

KS94L Low Power IEPE Miniatur Beschleunigungssensor — AVKS94L

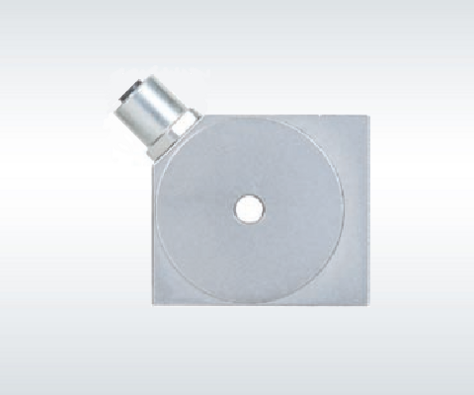

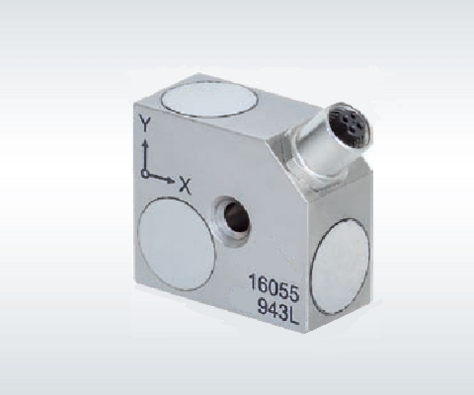

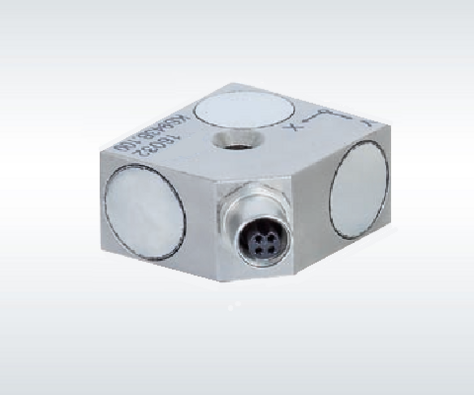

KS943L Low Power IEPE Beschleunigungssensor — AVKS943L

Spezifikationen

	AVKS94L	AVKS943L
Ausgang	IEPE	IEPE
	Scherprinzip	Scherprinzip
Spannungsübertragungsfaktor B_US	14 ± 20 % mV/g	14 ± 20 % mV/g
Messbereich	240 g	240 g
Bruchbeschleunigung a_max	8.000 g	8.000 g

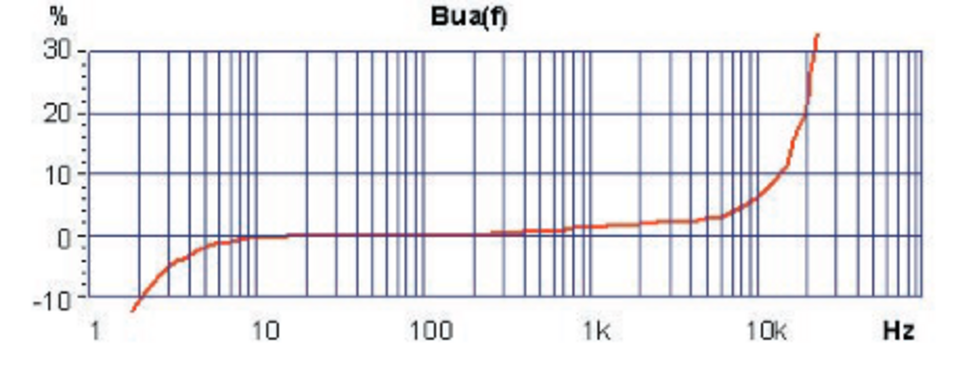

Linearer Frequenzgang f_3dB f_10% f_5%	0,3–22.000 Hz 0,7–12.000 Hz 0,9–8.000 kHz	0,3–19.000 Hz 0,7–10.000 Hz 0,9–6.000 kHz
Resonanzfrequenz f_res	> 40 kHz	> 33 kHz (+25 dB)
Querrichtungsfaktor	< 5 %	< 5 %
Eigenrauschen Effektivwert (0,5–20.000 Hz)	< 1.000 μg	< 1.000 μg
Eigenrauschdichten 1 Hz a_n2 10 Hz a_n3 100 Hz a_n4	300 μg/√Hz 30 μg/√Hz 3 μg/√Hz	300 μg/√Hz 30 μg/√Hz 3 μg/√Hz
Konstantstromversorgung I_Const	0,1–4 mA	0,1–4 mA
Arbeitspunktspannung U_BIAS	4–6 V	4–6 V
Ausgangsimpedanz bei I_CONST= 4 mA	< 1.200 Ω	< 1.200 Ω
Arbeitstemperaturbereich	-20/120 °C	-20/120 °C
Temp.-koeffizient der Empfindlichk. -20–20 °C 20–80 °C 80–120 °C	-0,17 %/K -0,17 %/K -0,17 %/K	-0,17 %/K -0,17 %/K -0,17 %/K
Temperatursprungempfindlichkeit	3 ms²/K	3 ms²/K
Masse ohne Kabel	3,5 g	16 g
Gehäusematerial	Aluminium / Edelstahl	Aluminium
Kabelanschluss	Axial	Radial
Buchse	Subminiatur M3	Binder 707
Befestigungsgewinde	M3	M3

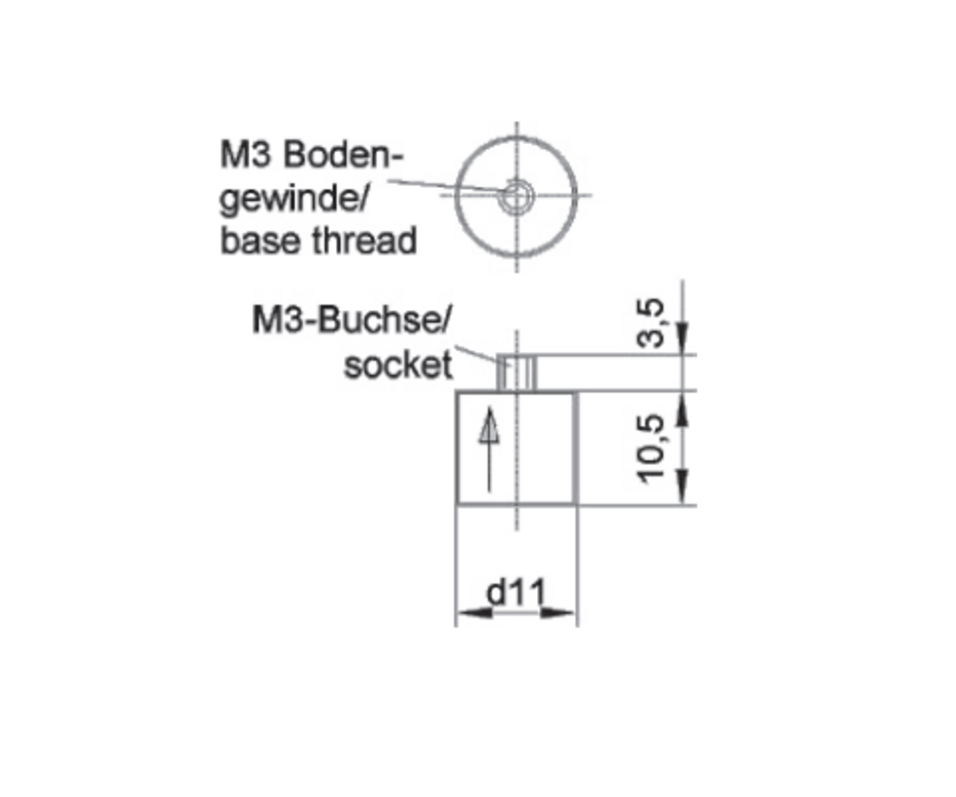

Zeichnung KS94L Low Power IEPE Miniatur Beschleunigungssensor — KS94L

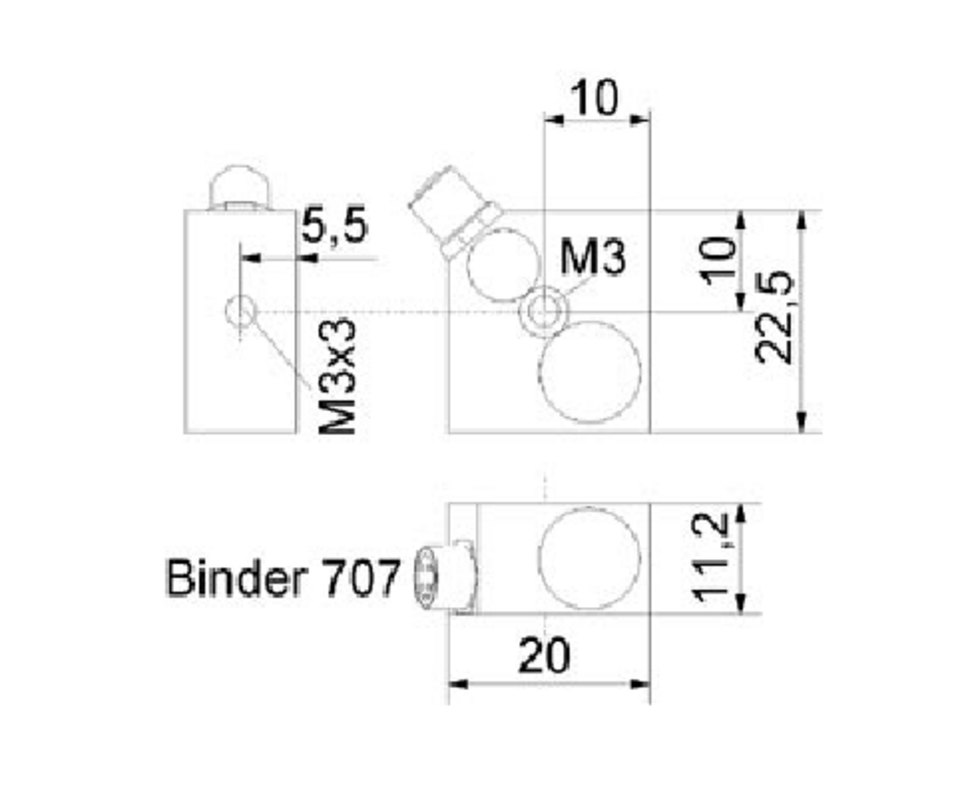

Zeichnung KS943L Low Power IEPE Beschleunigungssensor — KS943L

Anschlusszubehör AVKS94L

AV009-SUB-BNC-1,5: Kabel Subminiatur / BNC; 1,5 m
AV009-SUB-UNF-1,5: Kabel Subminiatur / UNF 10-32; 1,5 m
AV010-UNF-BNC-5/10: Kabel UNF 10-32 / BNC; 5 / 10 m (zur Verlängerung)
AV016: Kupplung für 2 UNF 10-32-Stecker
AV017: Adapter UNF 10-32 / BNC (männlich)
AV117: Adapter UNF 10-32 / BNC (weiblich)
AV025: Adapter UNF 10-32 / TNC (männlich)

Befestigungszubehör AVKS94L

AV002: KlebewachsAV021 Gewindestift M3
AV106: Isolierflansch M3 AV129 Isolierendes Klebepad M3
AV022: Gewindeadapter M3 / M5 AV108: Haftmagnet M3
AV130: Triaxial-Befestigungswürfel M3
AV140: Handgriffadapter für gekrümmte Oberflächen

Bestelloptionen AVKS94L

AVKS94L10/01: Aufnehmer mit Zubehör-Paket;
Inhalt: Kabel AV009-SUB-BNC-1,5, Gewindestift AV021, Klebewachs AV002, Isolierflansch AV106, Klebepad AV129, Haftmagnet AV108, Bedienungsanleitung, Kennblatt

AVKS94L: Nur Aufnehmer, ohne Zubehör

Anschlusszubehör AVKS943L

AV091-B707-B711-3: Kabel mit Steckern Binder 707 und Binder 711, 3 m, bis 80 °C, für Adapter AV034
AV034-B711f-BNC: Adapter von Stecker Binder 711 auf 3 BNC-Stecker, 0,5 m

Befestigungszubehör AVKS93L

AV308: Haftmagnet M3, groß
AV329: Befestigungspad zum isolierten Aufkleben M3, groß
AV002: Klebewachs

Bestelloptionen AVKS943L

AVKS943L: Aufnehmer mit Zubehör-Paket;
Inhalt: Magnet AV308, Isolierpad AV329, Klebewachs, M3-Gewindestift AV021, Senkkopfschraube, M2,5x16, Kabel AV091-B707-B711-3, BNC-Adapter AV034, Bedienungsanleitung, Kennblatt

AVKS943L: Nur Aufnehmer, ohne Zubehör
