Standard Miniatur-IEPE Beschleunigungssensor AVKS94C10(0)/AVKS95C10(0)

Standard Miniatur-IEPE Beschleunigungssensoren

Produktbezeichnung: AVKS94C10, AVKS94C100, AVKS95C10 und AVKS95C100

Eigenschaften

für leichte Messobjekte mit IEPE-Spannungsausgang
Empfindlichkeiten 10 mV/g und 100 mV/g
Gute Auflösung auch bei tiefen Frequenzen und hohe Resonanzfrequenzen
AVKS94(C)10/100 mit interner Frequenzbandkorrektur. Linear bis 36 kHz (3 dB)
Kabel mit Subminiaturbuchse, M3-Befestigungsgewinde im Boden

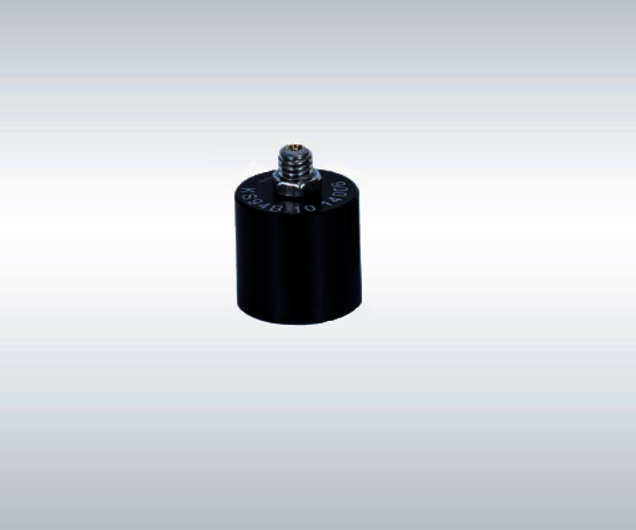

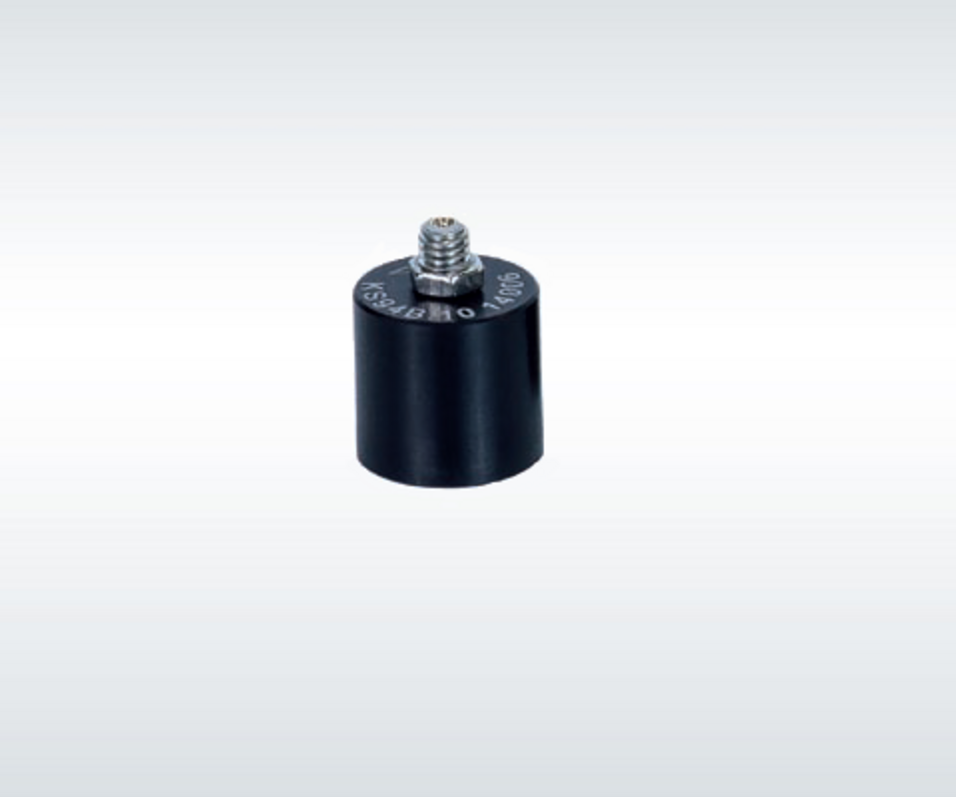

KS94 Miniatur IEPE Beschleunigungssensor — AVKS94C10(0)

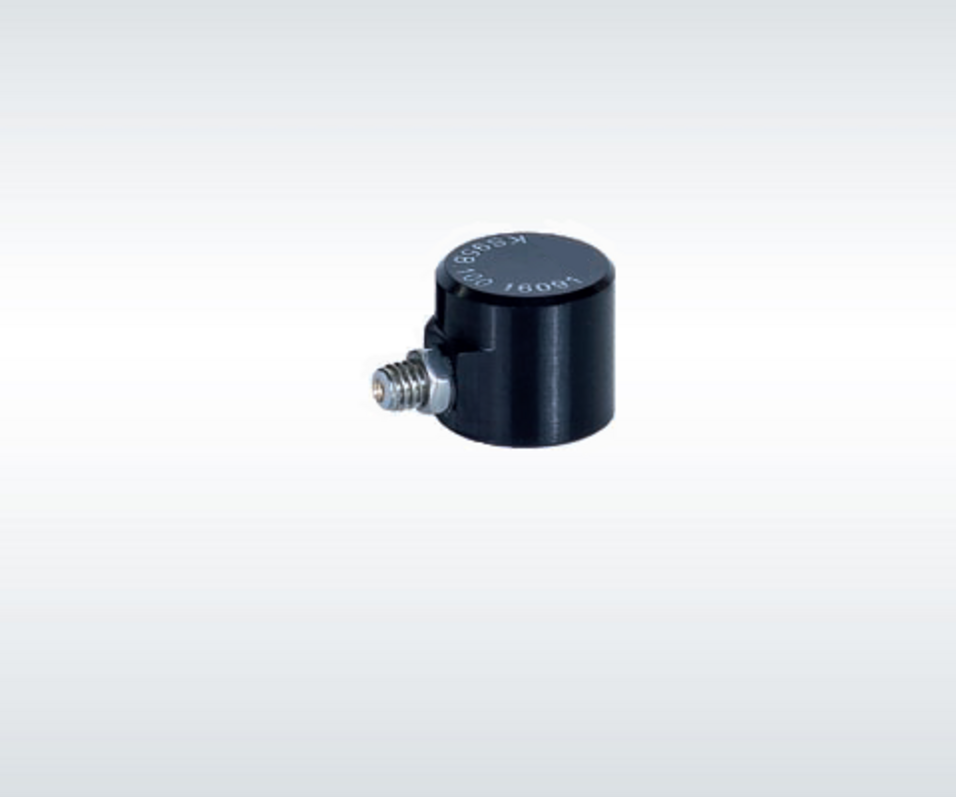

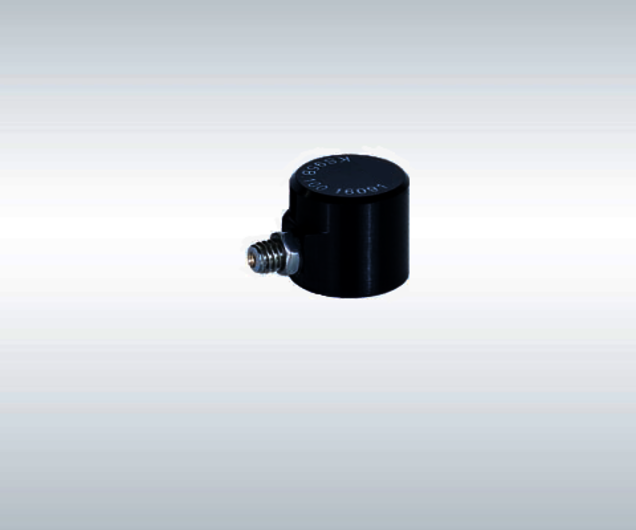

KS95 Miniatur IEPE Beschleunigungssensor — AVKS95C10(0)

Spezifikationen

	AVKS94C10	AVKS94C100	AVKS95C10	AVKS95C100
Ausgang	IEPE	IEPE	IEPE	IEPE
	Scherprinzip	Scherprinzip	Scherprinzip	Scherprinzip
Spannungsübertragungsfaktor B_US	10 ±5 % mV/g	100 ±5 % mV/g	10 ±5 % mV/g	100 ±5 % mV/g
Messbereich	600 g	60 g	600 g	60 g
Bruchbeschleunigung a_max	8.000 g	8.000 g	8.000 g	8.000 g

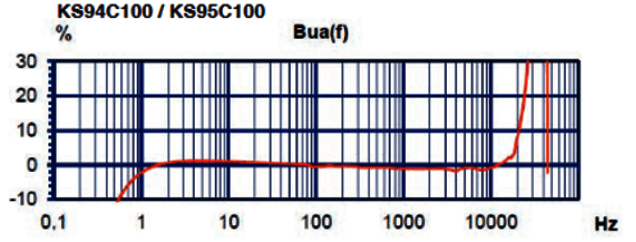

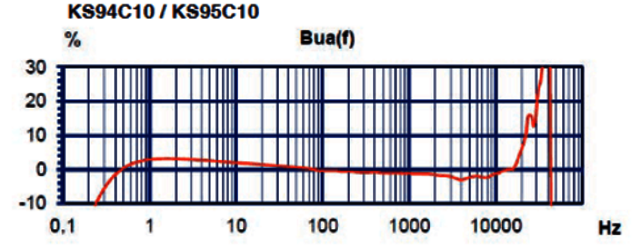

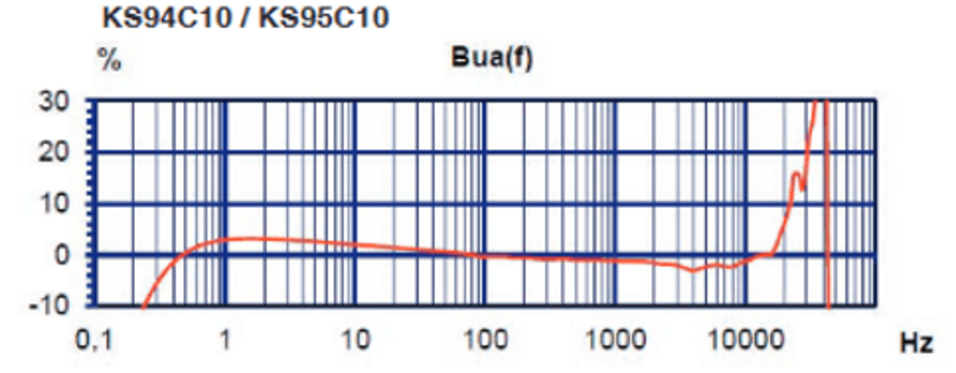

Linearer Frequenzgang f_3dB f_10% f_5%	0,15–35.000 kHz 0,25–22.000 kHz 0,35–19.000 kHz	0,3–28.000 kHz 0,6–20.000 kHz 1,0–18.000 kHz	0,15–35.000 kHz 0,25–22.000 kHz 0,35–19.000 kHz	0,3–28.000 kHz 0,6–20.000 kHz 1,0–18.000 kHz
Resonanzfrequenz f_res	> 70 kHz (+25 dB)	> 40 kHz (+25 dB)	> 70 kHz (+25 dB)	> 40 kHz (+25 dB)
Querrichtungsfaktor	< 5%	< 5 %	< 5 %	< 5 %
Eigenrauschen Effektivwert (0,5–20.000 Hz)	< 3.000 μg	< 600 μg	< 3.000 μg	< 600 μg
Eigenrauschdichten 0,1 Hz a_n1 1 Hz a_n2 10 Hz a_n3 100 Hz a_n4	300 μg/√Hz 100 μg/√Hz 30 μg/√Hz 10 μg/√Hz	50 μg/√Hz 30 μg/√Hz 10 μg/√Hz 1 μg/√Hz	300 μg/√Hz 100 μg/√Hz 30 μg/√Hz 10 μg/√Hz	50 μg/√Hz 30 μg/√Hz 10 μg/√Hz 1 μg/√Hz
Konstantstromversorgung I_Const	2–20 mA	2–20 mA	2–20 mA	2–20 mA
Arbeitspunktspannung U_BIAS	12–14 V	12–14 V	12–14 V	12–14 V
Ausgangsimpedanz bei I_CONST = 4 mA	< 150 Ω	< 100 Ω	< 150 Ω	< 100 Ω
Verhalten gegenüber Umgebungsbedingungen
Arbeitstemperaturbereich	-40/120 °C	-40/120 °C	-40/120 °C	-40/120 °C
Temp.-koeffizient der Empfindlichk. -20 °C 20 °C 80 °C 120 °C	-0,03 %/K -0,04 %/K -0,03 %/K -0,08 %/K	-0,08 %/K -0,12 %/K -0,13 %/K -0,14 %/K	-0,03 %/K -0,04 %/K -0,03 %/K -0,08 %/K	-0,08 %/K -0,12 %/K -0,13%/K -0,14 %/K
Temperatursprungempfindlichkeit	1,2 ms²/K	0,3 ms²/K	1,2 ms²/K	0,3 ms²/K
Mechanische Daten
Masse ohne Kabel	2,4 g	3,2 g	2,4 g	3,2 g
Gehäusematerial	Aluminium / Edelstahl	Aluminium / Edelstahl	Aluminium / Edelstahl	Aluminium / Edelstahl
Kabelanschluss	Axial	Axial	Radial	Radial
Buchse	Subminiatur M3	Subminiatur M3	Subminiatur M3	Subminiatur M3
Befestigungsgewinde	M3	M3	M3	M3

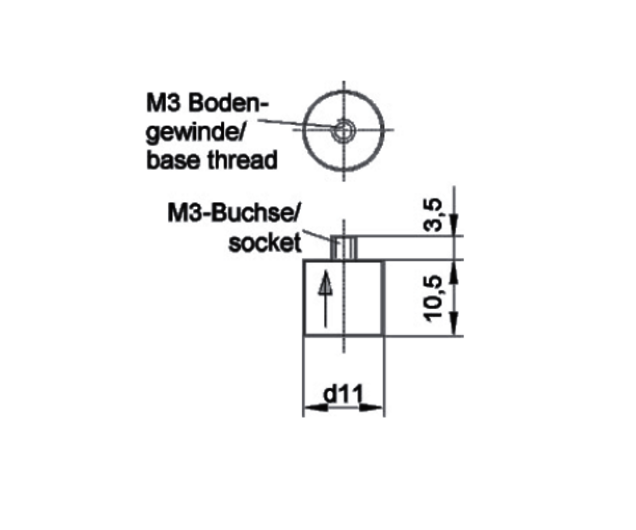

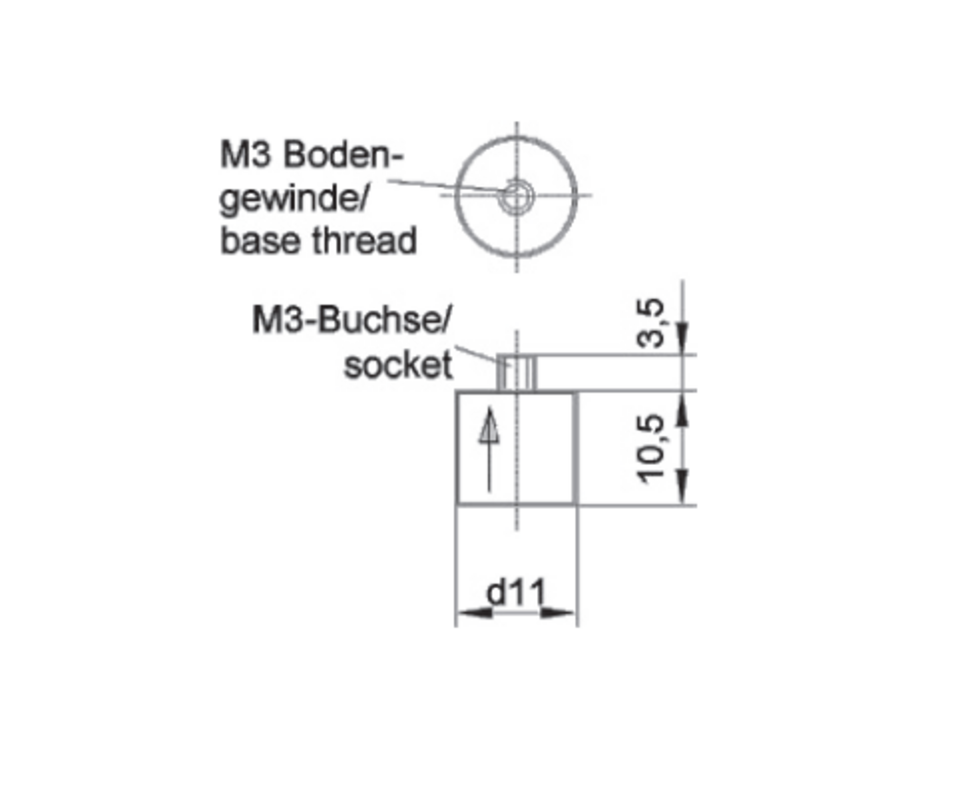

Zeichnung KS94 Miniatur IEPE Beschleunigungssensor — AVKS94C10(0)

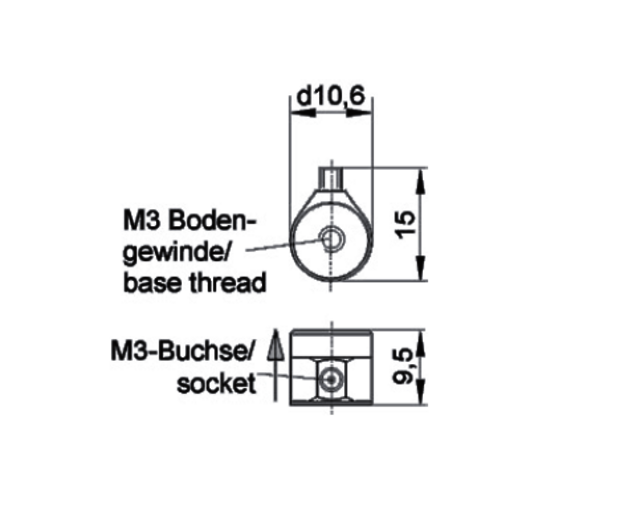

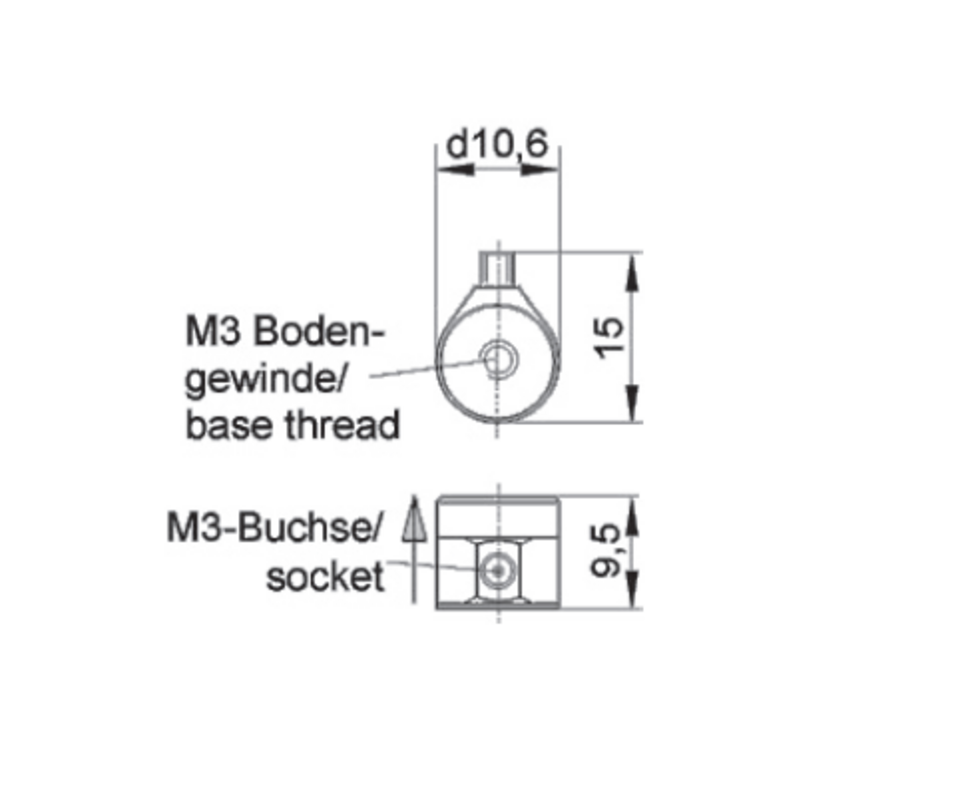

Zeichnung KS95 Miniatur IEPE Beschleunigungssensor — AVKS95C10(0)

Anschlusszubehör

AV009-SUB-BNC-1,5: Kabel Subminiatur / BNC; 1,5 m
AV009-SUB-UNF-1,5: Kabel Subminiatur / UNF 10-32; 1,5 m
AV010-UNF-BNC-5/10: Kabel UNF 10-32 / BNC; 5 / 10 m (zur Verlängerung)
AV016: Kupplung für 2 UNF 10-32-Stecker
AV017: Adapter UNF 10-32 / BNC (männlich)
AV117: Adapter UNF 10-32 / BNC (weiblich)
AV025: Adapter UNF 10-32 / TNC (männlich)

Befestigungszubehör

AV002: Klebewachs
AV021: Gewindestift M3
AV106: Isolierflansch M3
AV129: Isolierendes Klebepad M3
AV022: Gewindeadapter M3 / M5
AV108: Haftmagnet M3
AV130: Triaxial-Befestigungswürfel M3
AV140: Handgriffadapter für gekrümmte Oberflächen

Bestelloptionen

AVKS94C10/01, AVKS94C100/01, AVKS95C10/01 und AVKS95C100/01: Aufnehmer mit Zubehör-Paket;
Inhalt: Kabel AV009-SUB-BNC-1,5, Gewindestift AV021, Klebewachs AV002, Isolierflansch AV106, Klebepad AV129, Haftmagnet AV108, Bedienungsanleitung, Kennblatt

AVKS95C10 und AVKS95C100: Nur Aufnehmer, ohne Zubehör
