Miniatur Modalanalyse IEPE Beschleunigungssensoren AVKS96B10(0)/AVKS97B10(0)

Miniatur Modalanalyse IEPE Beschleunigungssensoren

Produktbezeichnung: AVKS96B10, AVKS96B100, AVKS97B10 und AVKS97B100

Eigenschaften

IEPE-Präzisionsaufnehmer mit Scherkeramik
Besonders geeignet für Modal- und Strukturanalyse
Einfache Befestigung durch Quaderform und M3-Gewinde
Varianten mit vertikalem und horizontalem Ausgang, TEDS

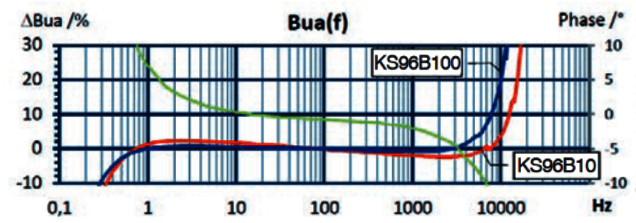

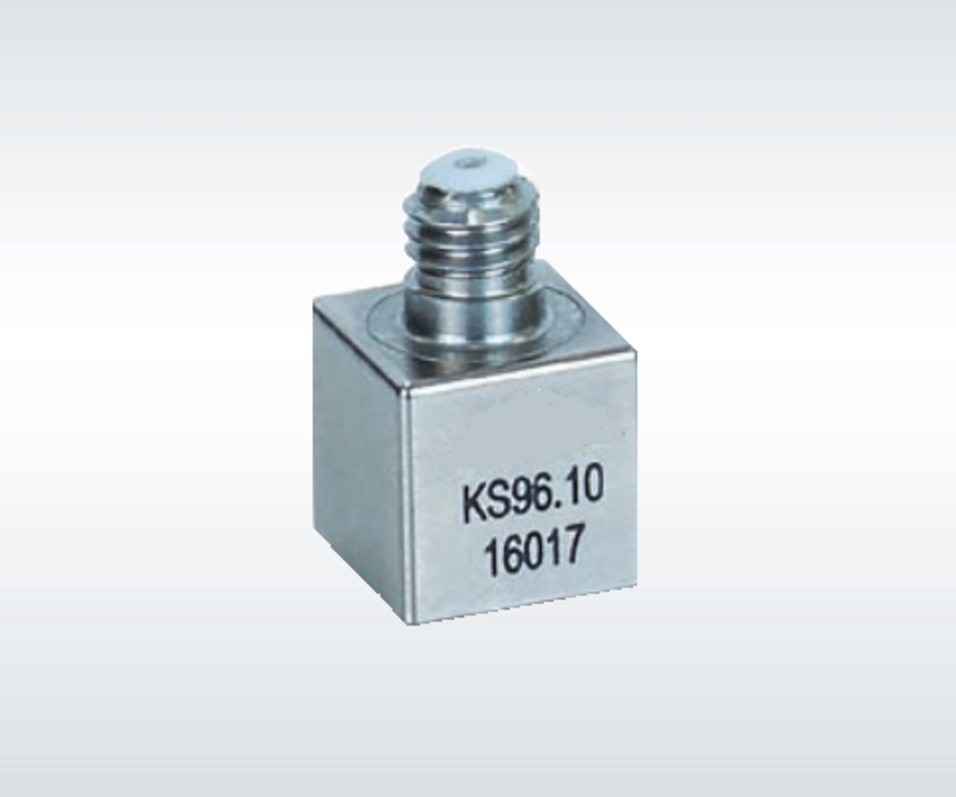

KS96 Miniatur IEPE Beschleunigungssensor — AVKS96B10(0)

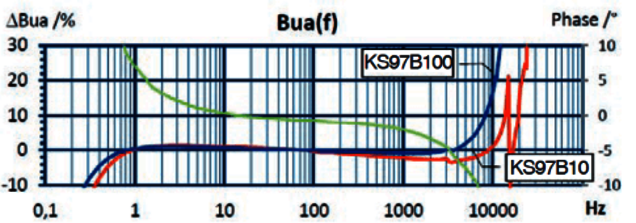

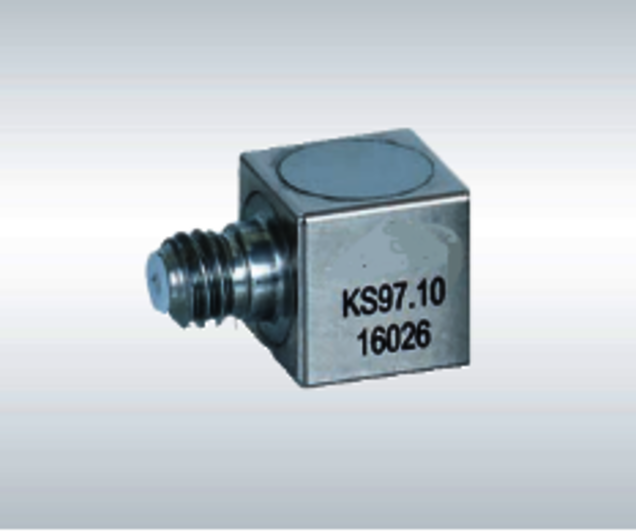

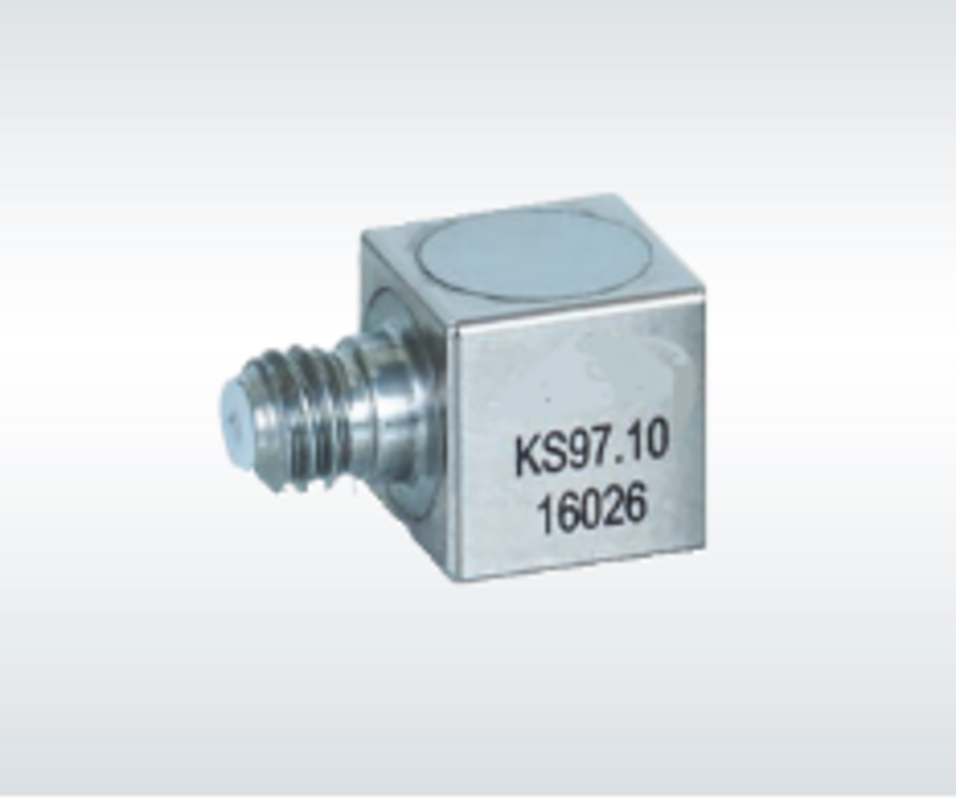

KS97 Miniatur IEPE Beschleunigungssensor — AVKS97B10(0)

Spezifikationen

	AVKS96B10	AVKS96B100	AVKS97B10	AVKS97B100
Ausgang	IEPE	IEPE	IEPE	IEPE
	Scherprinzip	Scherprinzip	Scherprinzip	Scherprinzip
Spannungsübertragungsfaktor B_US	10 ±20 % mV/g	100 ±20 % mV/g	10 ±20 % mV/g	100 ±20 % mV/g
Messbereich	500 g	60 g	500 g	60 g
Bruchbeschleunigung a_max	8.000 g	8.000 g	8.000 g	8.000 g

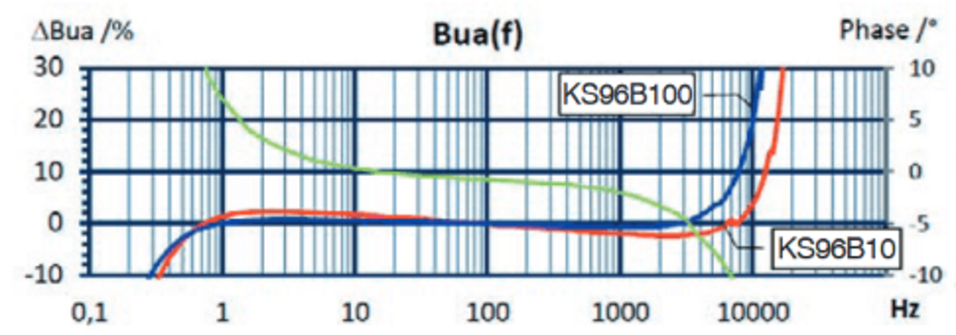

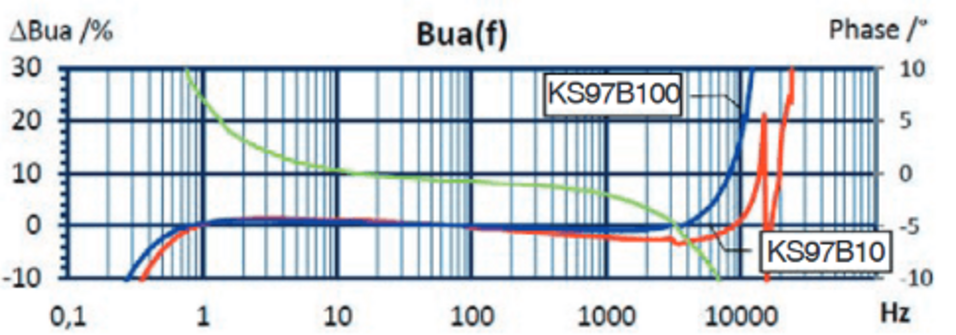

Linearer Frequenzgang f_3dB f_10% f_5%	0,2-18.000 kHz 0,4-12.000 kHz 0,6-10,5.000 kHz	0,15-13.000 kHz 0,3-7,5.000 kHz 0,45-6.000 kHz	0,2-18.000 kHz 0,4-12.000 kHz 0,6-10,5.000 kHz	0,15-13.000 kHz 0,3-7,5.000 kHz 0,45-6.000 kHz
Resonanzfrequenz f_res	> 46 kHz (+25 dB)	> 25 kHz (+25 dB)	> 46 kHz (+25 dB)	> 25 kHz (+25 dB)
Querrichtungsfaktor	< 5 %	< 5 %	< 5 %	< 5 %
Eigenrauschen Effektivwert (0,5–20.000 Hz)	< 3.000 μg	< 400 μg	< 3.000 μg	< 400 μg

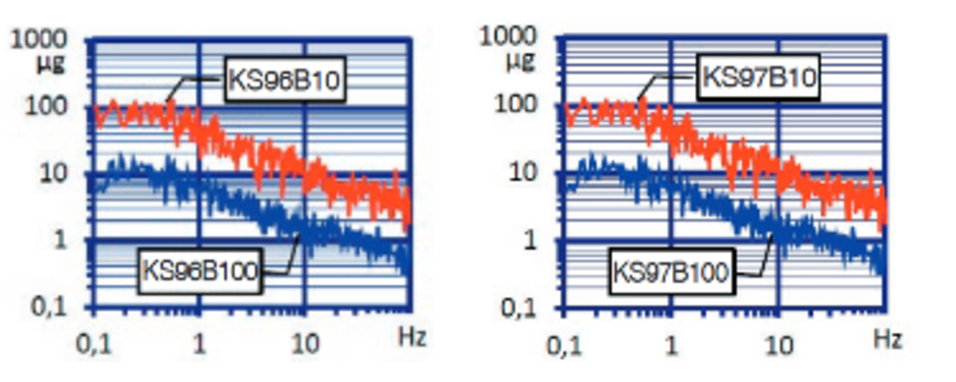

Eigenrauschdichten 0,1 Hz a_n1 1 Hz a_n2 10 Hz a_n3 100 Hz a_n4	200 μg/√Hz 80 μg/√Hz 30 μg/√Hz 8 μg/√Hz	30 μg/√Hz 8 μg/√Hz 3 μg/√Hz 0,8 μg/√Hz	200 μg/√Hz 80 μg/√Hz 30 μg/√Hz 8 μg/√Hz	30 μg/√Hz 8 μg/√Hz 3 μg/√Hz 0,8 μg/√Hz
Konstantstromversorgung I_Const	2–20 mA	2–20 mA	2–20 mA	2–20 mA
Arbeitspunktspannung U_BIAS Änderung bei Tmin/Tmax	12–14 V ±10 %	12–14 V ±10 %	12–14 V ±10 %	12–14 V ±10 %
Ausgangsimpedanz bei I_CONST= 4 mA	< 100 Ω	< 100 Ω	< 100 Ω	< 100 Ω
Elektronisches Datenblatt	IEEE 1451.4; Template 25 (DS2431)	IEEE 1451.4; Template 25 (DS2431)	IEEE 1451.4; Template 25 (DS2431)	IEEE 1451.4; Template 25 (DS2431)
Verhalten gegenüber Umgebungsbedingungen
Arbeitstemperaturbereich	-40/120 °C	-40/120 °C	-40/120 °C	-40/120 °C

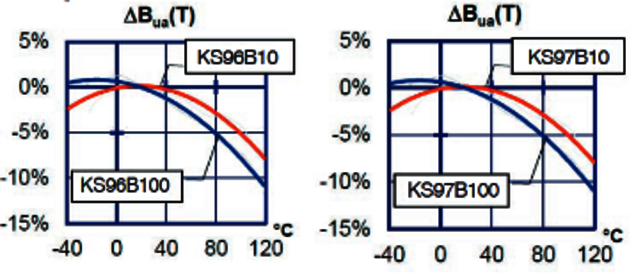

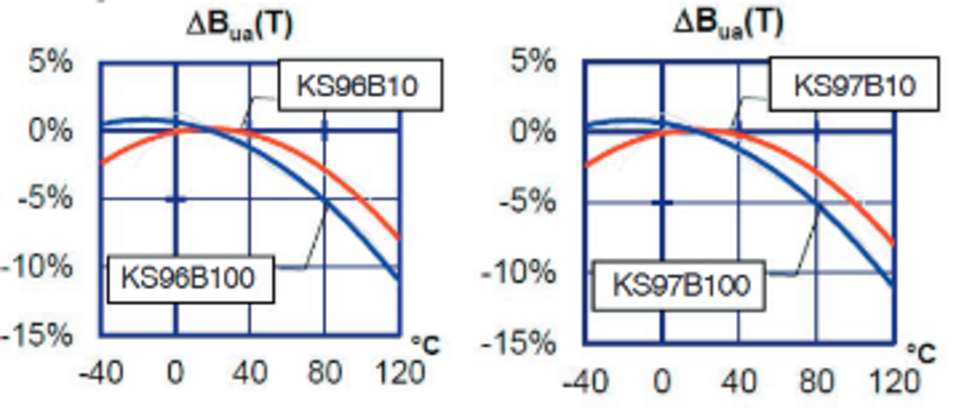

Temp.-koeffizient der Empfindlichk. -40–0 °C 0–40 °C 40–80 °C 80–120 °C	0,03 %/K ±0,00 %/K -0,04 %/K -0,08 %/K	-0,03 %/K -0,06 %/K -0,08 %/K -0,11 %/K	0,03 %/K ±0,00 %/K -0,04 %/K -0,08 %/K	-0,03 %/K -0,06 %/K -0,08 %/K -0,11 %/K
Temperatursprungempfindlichkeit	1,5 Ms^-2/K	0,3 Ms^-2/K	1,5 Ms^-2/K	0,3 Ms^-2/K
Magnetfeldempfindlichkeit	4,5 ms^-2/T	0,5 ms^-2/T	4,5 ms^-2/T	0,5 ms^-2/T
Mechanische Daten
Masse ohne Kabel	2,4 g	3,2g	2,4 g	3,2 g
Gehäusematerial	Aluminium / Edelstahl	Aluminium / Edelstahl	Aluminium / Edelstahl	Aluminium / Edelstahl
Kabelanschluss	Axial	Axial	Radial	Radial
Buchse	UNF 10-32	UNF 10-32	UNF 10-32	UNF 10-32
Befestigungsgewinde	M3	M3	M3	M3

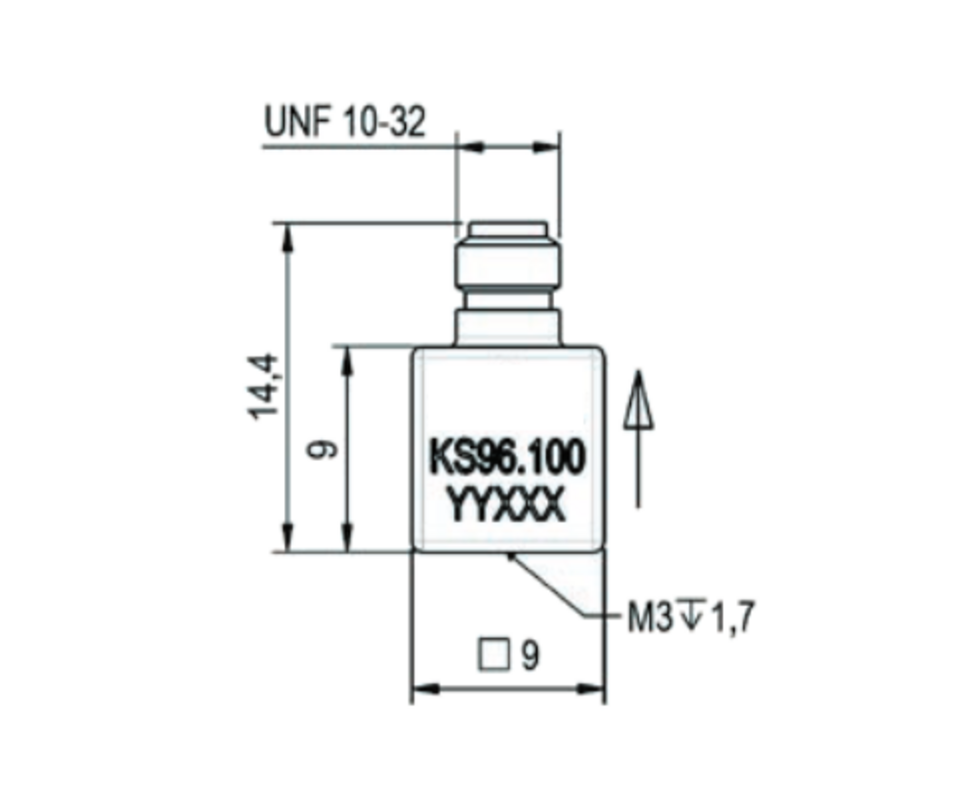

Zeichnung KS96 Miniatur IEPE Beschleunigungssensor — AVKS96

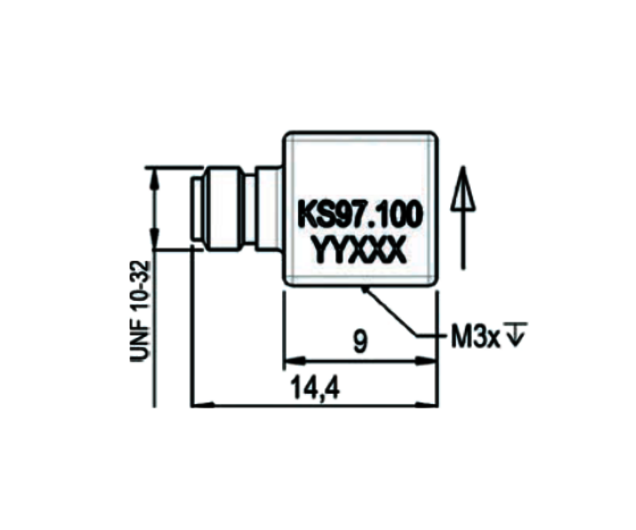

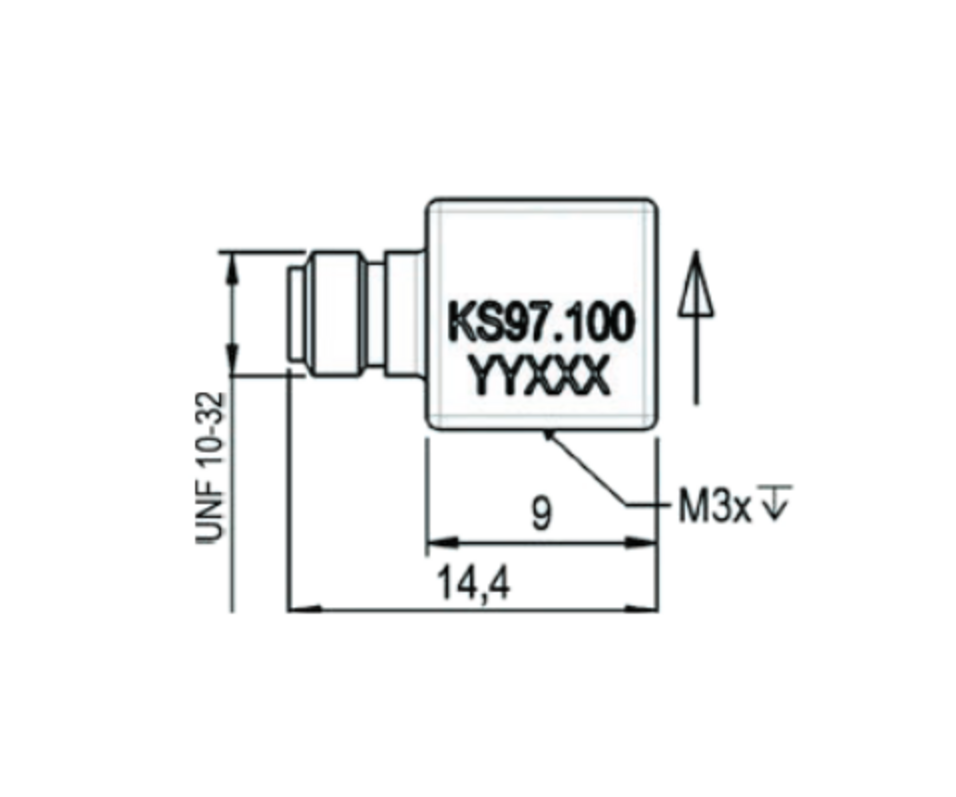

Zeichnung KS97 Miniatur IEPE Beschleunigungssensor — AVKS97

Anschlusszubehör

AV009-UNF-UNF-1,5: 1,5: Störarmes Kabel 2 x UNF 10-32; 1,5 m lang; 120 °C
AV009-UNF-BNC-1,5: Störarmes Kabel UNF 10-32 / BNC; 1,5 m lang; 120 °C
AV010-UNF-BNC-5/10: Kabel UNF 10-32 / BNC; 5 / 10 m (zur Verlängerung), 120°C
AV016: Kupplung für 2 UNF 10-32-Stecker
AV017: Adapter UNF 10-32 / BNC (männlich)
AV117: Adapter UNF 10-32 / BNC (weiblich)
AV025: Adapter UNF 10-32 / TNC (männlich)

Befestigungszubehör

AV021: Gewindestift M3
AV106: Isolierflansch M3
AV129: Isolierendes Klebepad M3
AV108: Haftmagnet M3
AV038: Sofortkleber

Bestelloptionen

AVKS96B10/01; AVKS96B100/01; AVKS97B10/01; AVKS97B100/01: Aufnehmer mit Zubehör-Paket
Inhalt: Kabel AV009-UNF-BNC-1,5, Gewindestift AV021, Klebewachs AV002, Isolierflansch AV106, Klebepad Av129, Haftmagnet AV108, Bedienungsanleitung, Kennblatt

AVKS96B10/100; AVKS97B10/100: Nur Aufnehmer mit Kennblatt
