Micro-IEPE/Ladungs Beschleunigungssensor AVKS91/93

Micro-IEPE/Ladungs-Beschleunigungssensoren

Produktbezeichnung: AVKS91C und AVKS93

Eigenschaften

Für leichte Messobjekte, AVKS91C in Subminiaturausführung
AVKS91C mit IEPE-Spannungsausgang, AVKS93 mit Ladungsausgang
Hoher Dynamikbereic, hohe Resonanzfrequenz, geringe Temperaturabhängigkeit
Steckbare Kabel
AVKS93 mit M3-Befestigungsgewinde im Boden
AVKS91C mit isoliertem Boden gegen Erdschleifen

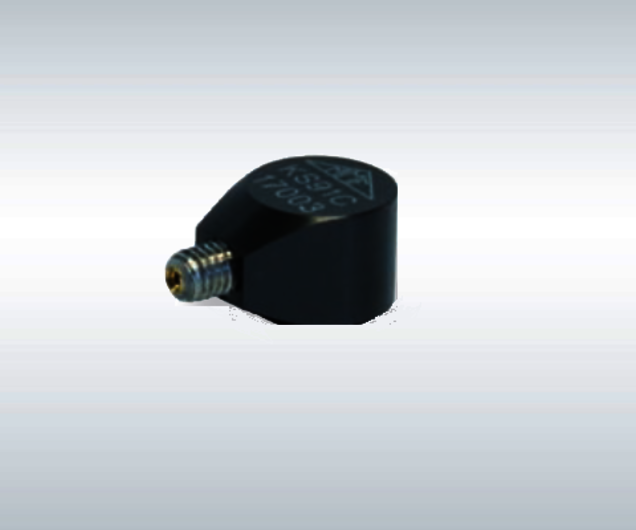

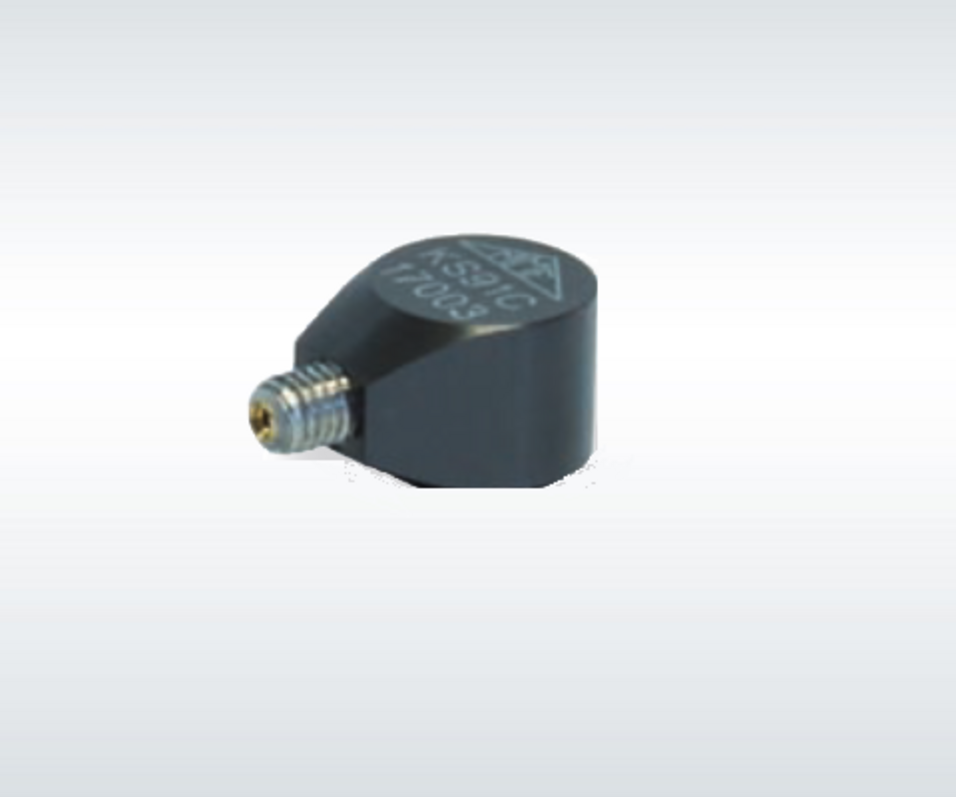

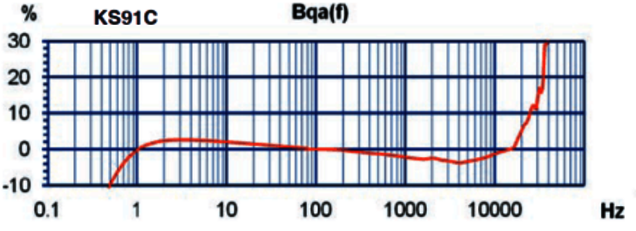

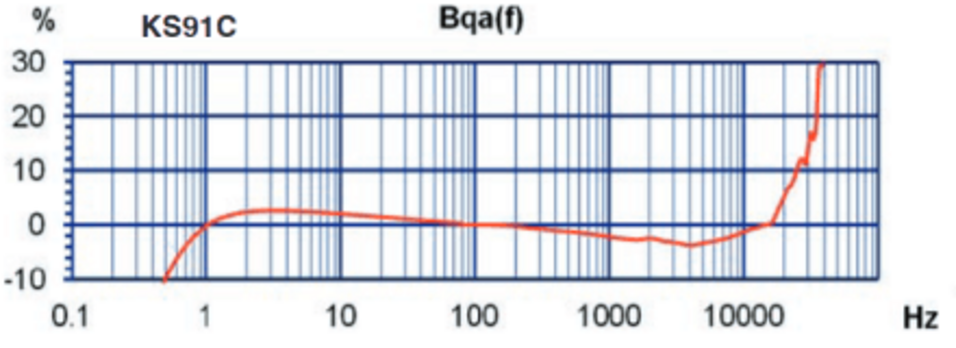

Miniatursensor für die Beschleunigungsmessung — AVKS91C

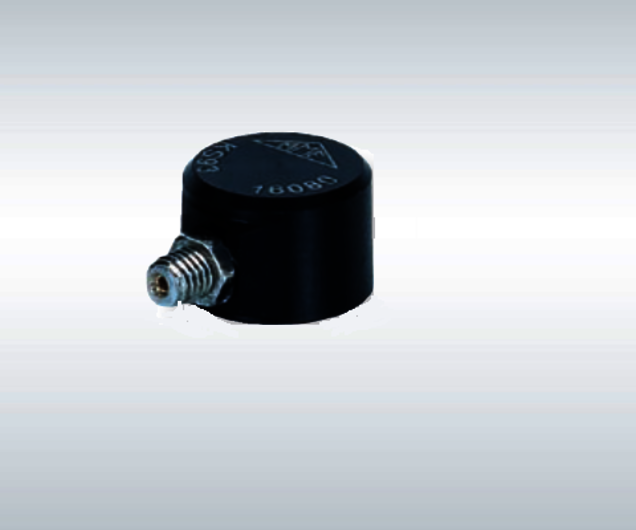

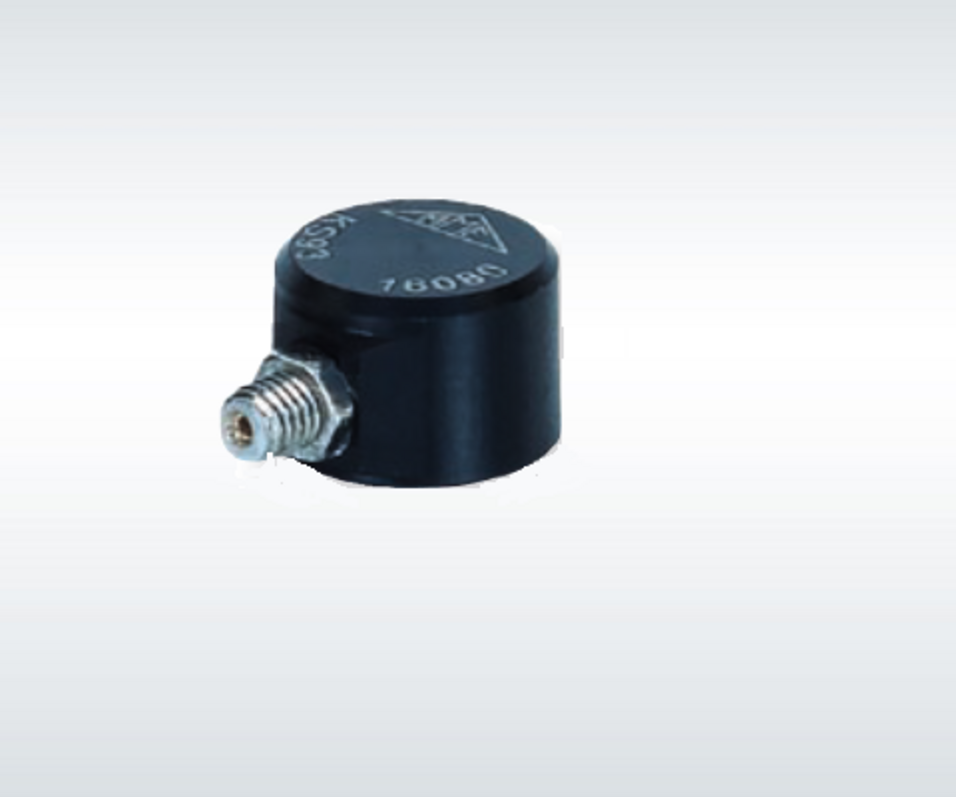

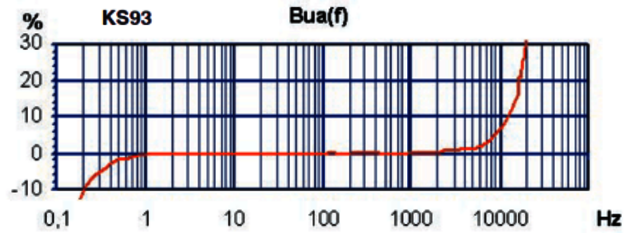

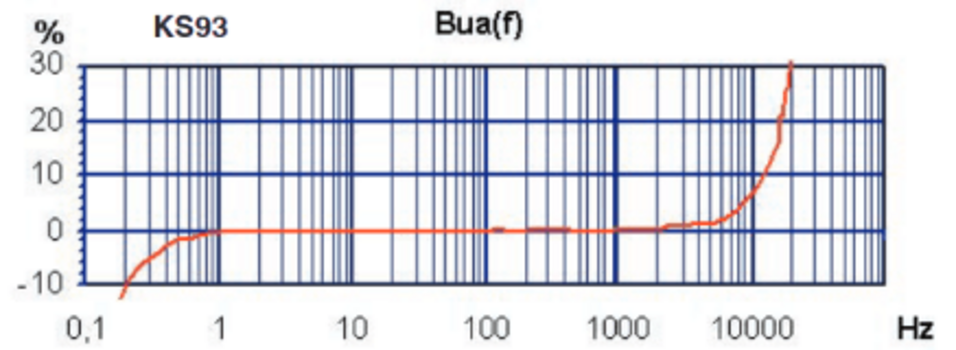

KS93 Miniatur IEPE Beschleunigungssensor — AVKS93

Spezifikationen

	AVKS91C	AVKS93
Ausgang	IEPE	Ladung
Piezosystem	Scherprinzip	Scherprinzip
Spannungsübertragungsfaktor B_US	10 ± 20 % mV/g
Ladungsübertragungsfaktor		5 ± 20 % pC/g
Messbereich	600 g	6.000 g
Bruchbeschleunigung a_max	10.000 g	8.000 g
Linearer Frequenzgang f_3dB f_10% f_5%	0,3–37.000 Hz 6–23.000 Hz 9–20.000 Hz	22.000 Hz 12.000 Hz 9.000 Hz
Resonanzfrequenz f_res	> 60 kHz (+25 dB)	> 42 kHz (+25 dB)
Querrichtungsfaktor	< 5 %	< 5 %
Eigenrauschen Effektivwert (0,5–20.000 Hz)	< 3.000 μg
Eigenrauschdichten 0,1 Hz a_n1 1 Hz a_n2 10 Hz a_n3 100 Hz a_n4	100 μg/√Hz 60 μg/√Hz 15 μg/√Hz 6 μg/√Hz
Konstantstromversorgung I_Const	2–20 mA
Arbeitspunktspannung U_BIAS	12–14 V
Ausgangsimpedanz bei I_CONST = 4 mA	<100 Ω
Kapazität ohne Kabel		0,4 nF
Verhalten gegenüber Umgebungsbedingungen
Arbeitstemperaturbereich	-40/120 °C	-20/150 °C
Temp.-koeffizient der Lad.-Empfindlichkeit		0,06 %K
Temp.-koeffizient der Empfindlichkeit. -20 °C 20 °C 80 °C 120 °C	0,05 %/K 0,00 %/K -0,02 %/K -0,04 %/K
Temperatursprungempfindlichkeit	2,5 ms²/K	3 ms²/K
Messobjektdehnungsempfindlichkeit		0,2 ms^-2/μD
Mechanische Daten
Masse ohne Kabel	1,3 g	2,7 g
Gehäusematerial	Alu, hart beschichte	Titan, Edelstahl
Kabelanschluss	radial	radial
Buchse	Subminiatur M3	Subminiatur M3
Befestigungsgewinde	Kleben	M3 Gewinde
Isolation	ja	nein

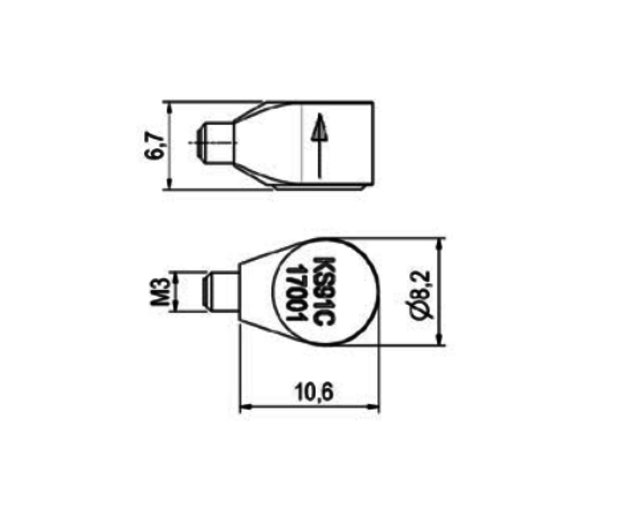

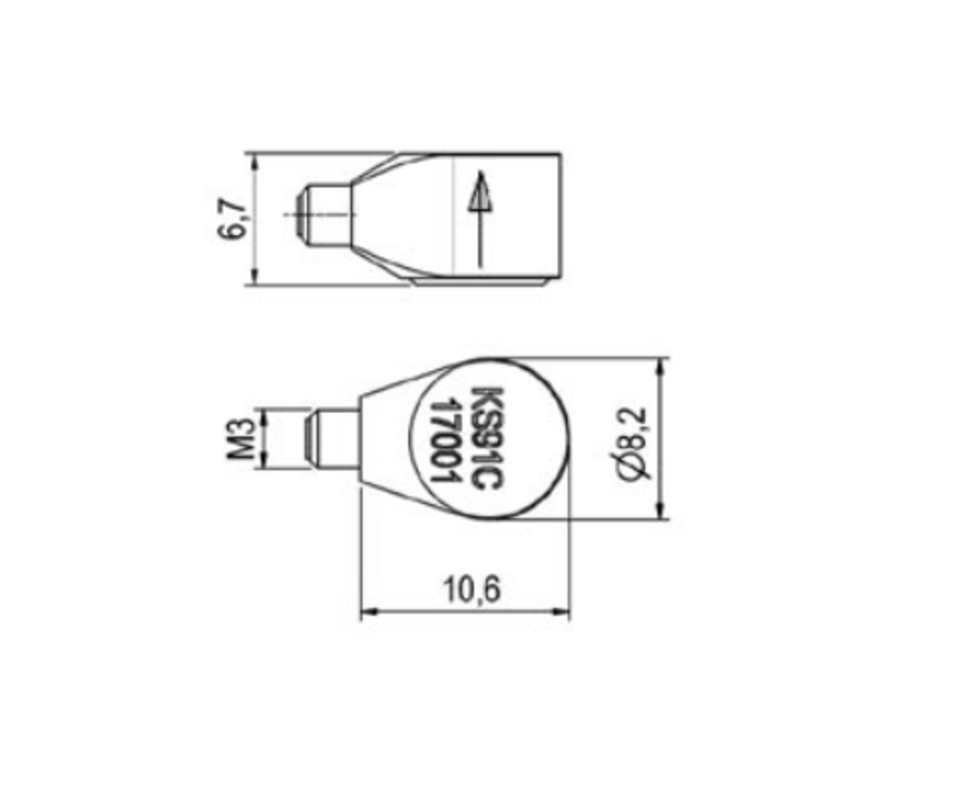

Zeichnung KS91 Miniatur IEPE Beschleunigungssensor — AVKS91C

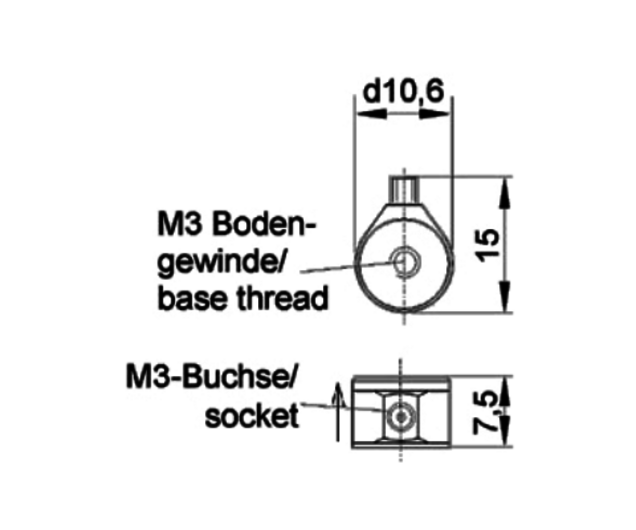

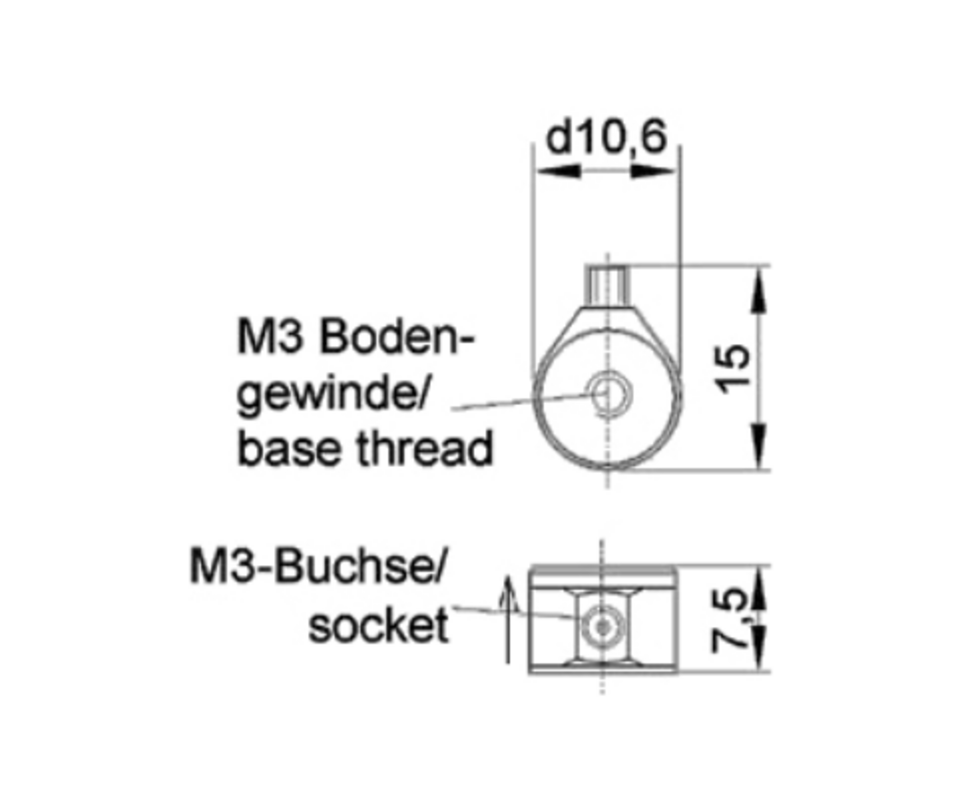

Zeichnung KS93 Miniatur IEPE Beschleunigungssensor — AVKS93

Anschlusszubehör

AV009-SUB-BNC-1,5: Kabel Subminiatur / BNC; 1,5 m, 80 °C
AV009-SUB-UNF-1,5: Kabel Subminiatur / UNF 10-32; 1,5 m, 120 °C
AV009-T-SUB-UNF-1,5: Kabel Subminiatur / UNF 10-32; 1,5 m, 200 °C
AV010-UNF-BNC-5/10: Kabel UNF 10-32 / BNC; 5 / 10 m (zur Verlängerung)
AV016: Kupplung für 2 UNF 10-32-Stecker
AV017: Adapter UNF 10-32 / BNC (männlich)
AV117: Adapter UNF 10-32 / BNC (weiblich)
AV025: Adapter UNF 10-32 / TNC (männlich)

Befestigungszubehör für AVKS91C

AV002: Klebewachs

AVKS93

AV002: Klebewachs
AV021: Gewindestift M3
AV022: Gewindeadapter M3/M5
AV106: Isolierflansch M3
AV108: Haftmagnet M3
AV129: Isolierendes Klebepad M3
AV130: Triaxial Befestigungswürfel M3
AV140: Handgriffadapter für gekrümmte Oberflächen
AV022: Gewindeadapter M3 / M5
AV108: Haftmagnet M3

Bestelloptionen

AVKS91C: Aufnehmer mit Kennblatt, Ablösewerkzeug AV039

AVKS91C/01: Aufnehmer mit Zubehör-Paket
Inhalt: Kabel AV009-SUB-BNC-1,5, Klebewachs AV002, Sofortkleber AV038, Ablösewerkzeug AV039, Kennblatt

AVKS93: Aufnehmer mit Kennblatt

AVKS93/01: Aufnehmer mit Zubehör-Paket
Inhalt: Kabel AV009-SUB-BNC-1,5, Gewindestift AV021, Klebewachs AV002, Isolierflansch AV106, Klebepad AV129, Haftmagnet Av108, Bedienungsanleitung, Kennblatt
