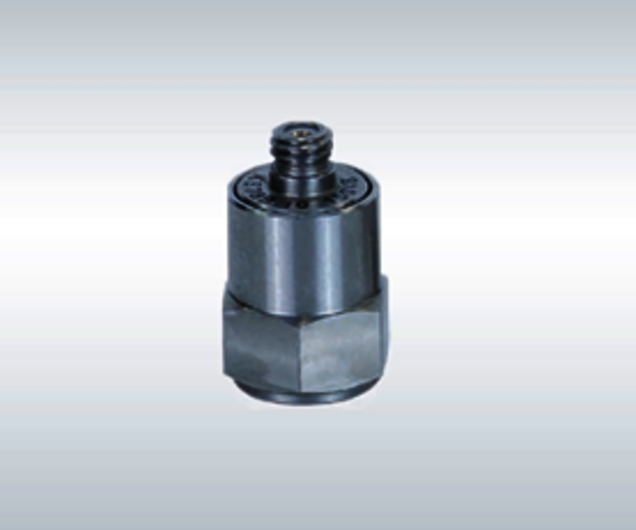

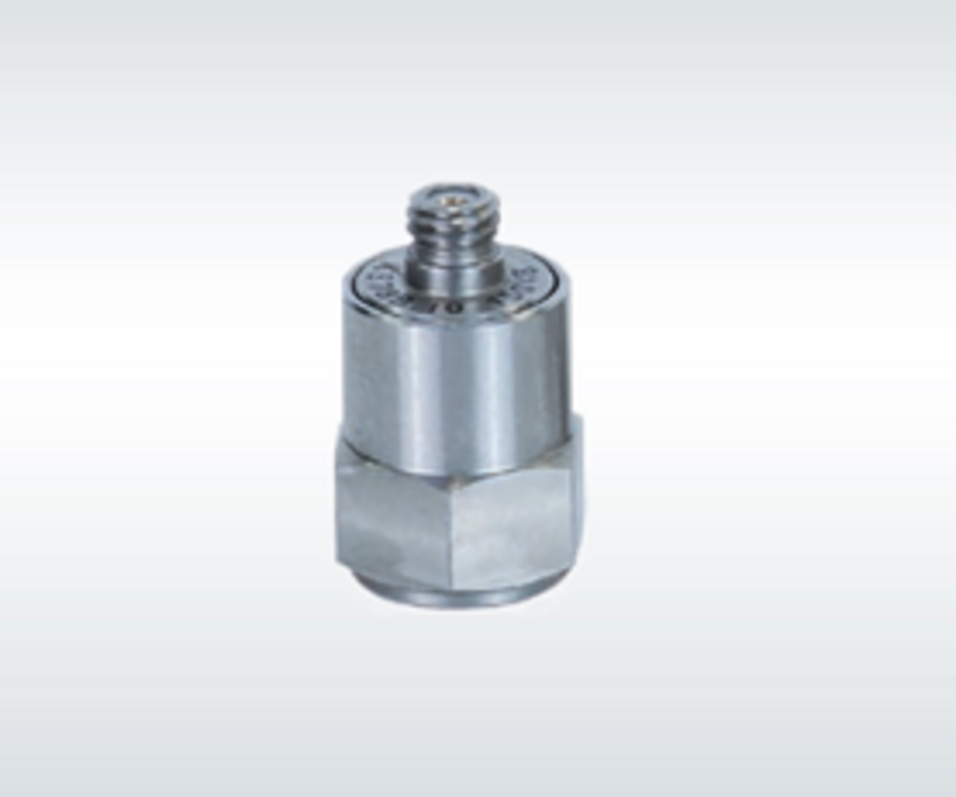

Universal-IEPE mit TEDS Beschleunigungssensoren AVKS78B10(0)

Universal-IEPE Industrie Beschleunigungssensoren mit TEDS

Produktbezeichnung: AVKS78C10 und AVKS78C100

Eigenschaften

Kostengünstiger Beschleunigungsaufnehmer mit IEPE-Ausgang
Enthält Digitalspeicher für Sensordaten (TEDS)
Für leichte Messobjekte mit isoliertem Gehäuse
M5-Bodengewinde
UNF 10-32-Anschluss (Microdot)
Empfindlichkeiten 10 mV/g und 100 mV/g

KS78 Industrie Beschleunigungssensoren mit axialem Kabelabgang

„Beschleunigungssensoren“ kurz im Video erklärt

Weitere interessante Videos – von Sensoren bis zu Komplettlösungen zur Überwachung, Visualisierung und Messwerterfassung von Maschinenschwingungen oder Lagerzuständen finden Sie hier: YouTube-Channel @AVIBIAGmbH

Spezifikationen

	AVKS78C10	AVKS78C100
Ausgang	IEPE	IEPE
Piezosystem	Scherprinzip	Scherprinzip
Spannungsübertragungsfaktor B_US	10 ± 20 % mV/g	100 ± 20 % mV/g
Messbereich	500 g	60 g
Bruchbeschleunigung a_max	6.000 g	6.000 g

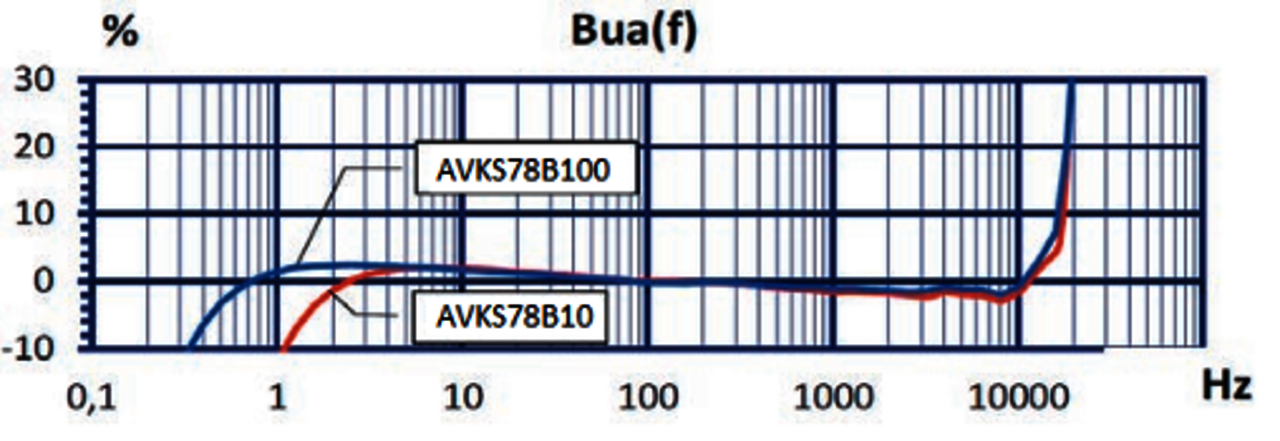

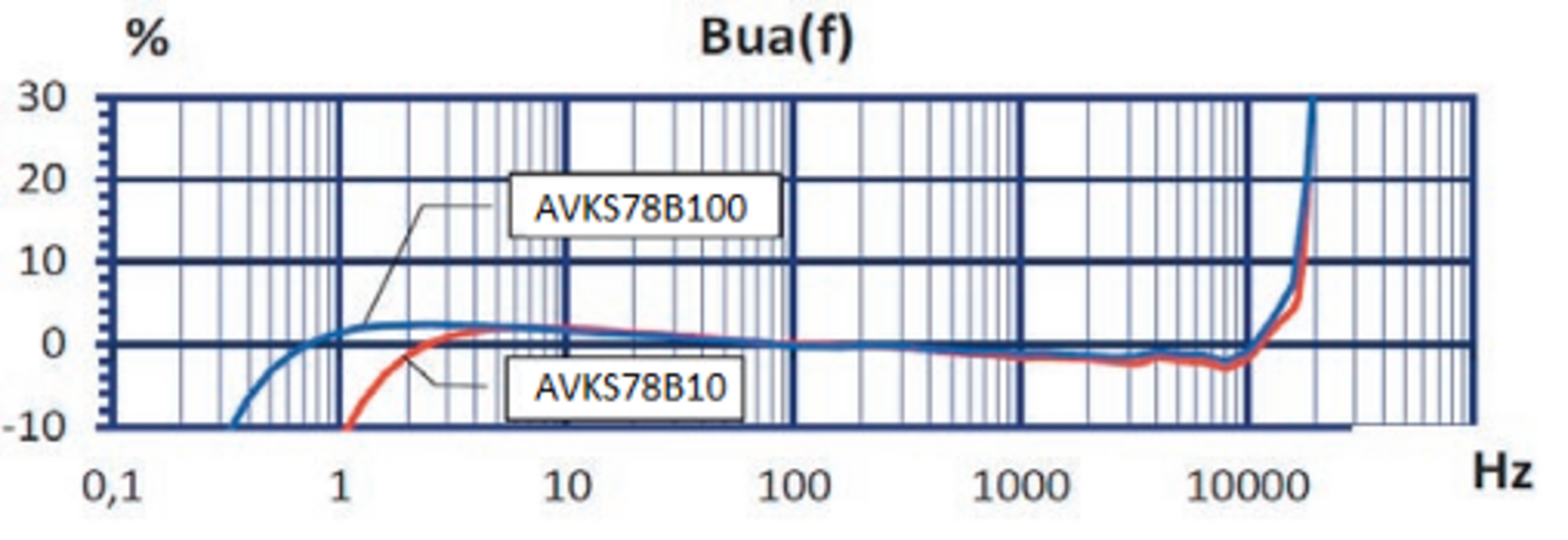

Linearer Frequenzgang f_3dB f_10% f_5%	0,35–23.000 Hz 0,7–18.000 Hz 1,4–15.000 Hz	0,2–20.000 Hz 0,4–16.000 Hz 0,6–14.000 Hz
Resonanzfrequenz f_res	> 46 kHz (+25 dB)	> 42 kHz (+25 dB)
Querrichtungsfaktor	< 5 %	< 5 %
Eigenrauschen Effektivwert (0,5–20.000 Hz)	< 1.000 μg	< 400 μg

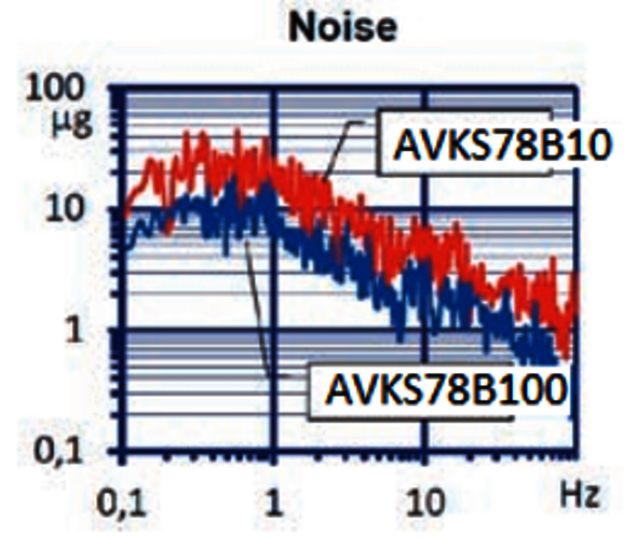

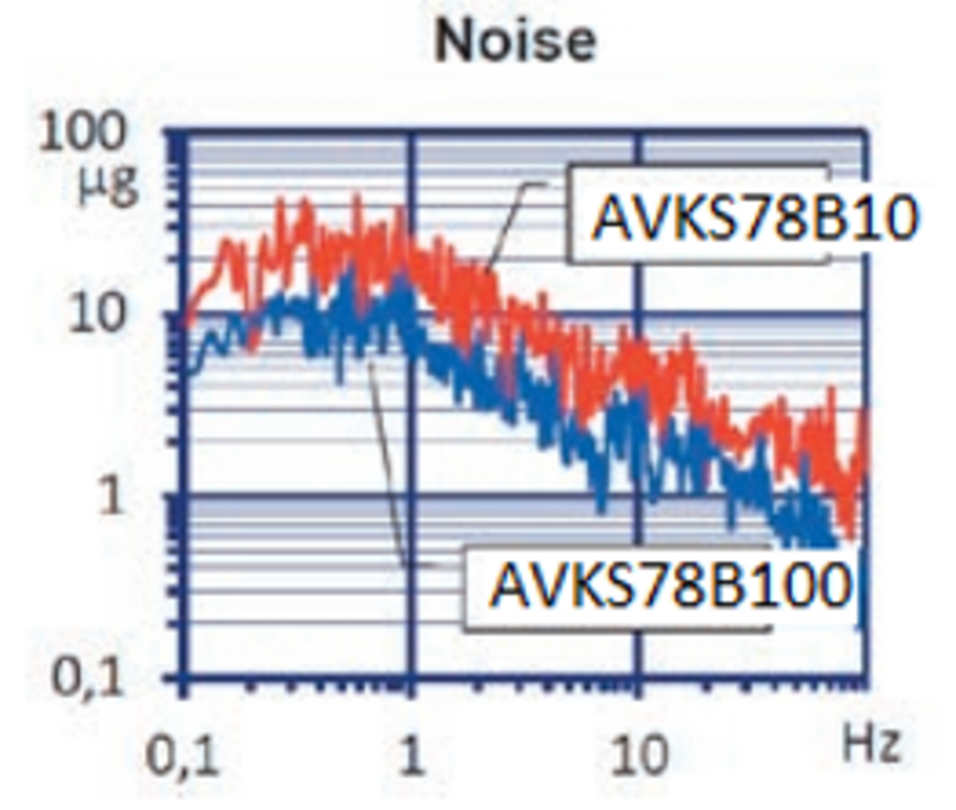

Eigenrauschdichten 1 Hz a_n1 10 Hz a_n2 100 Hz a_n3 1000 Hz a_n4	250 μg/√Hz 70 μg/√Hz 10 μg/√Hz 3 μg/√Hz	50 μg/√Hz 10 μg/√Hz 3 μg/√Hz 1 μg/√Hz
Konstantstromversorgung I_Const	2–20 mA	2–20 mA
Arbeitspunktspannung U_BIAS	12–14,5 V	12–14,5 V
Ausgangsimpedanz bei I_CONST= 4 mA	< 100 Ω	< 100 Ω
Elektronisches Datenblatt (TEDS)	IEEE 1451.4 Template 25	IEEE 1451.4 Template 25
Arbeitstemperaturbereich	-40/120 °C	-40/120 °C

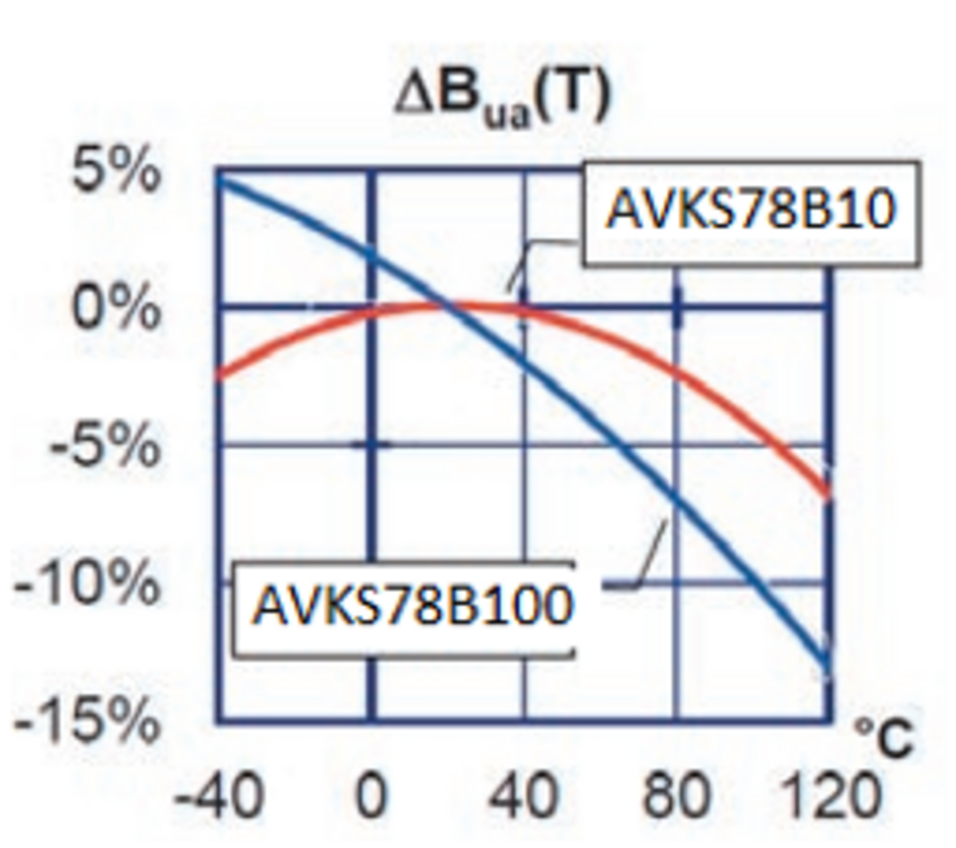

Temperaturkoeffizient der Empfindlichkeit. -40–0 °C 0–40 °C 40–80 °C 80–120 °C	0,05 %/K 0,00 %/K -0,05 %/K -0,07 %/K	-0,08 %/K -0,10 %/K -0,12 %/K -0,14 %/K
Temperatursprungempfindlichkeit	0,1 ms²/K	0,05 ms²/K
Magnetfeldempfindlichkeit	3,5 ms^-2/T	1,5 ms^-2/T
Masse ohne Kabel	10,2 g	11,2g
Gehäusematerial	Edelstahl	Edelstahl
Kabelanschluss	Axial	Axial
Buchse	UNF 10-32	UNF 10-32
Befestigungsgewinde	M5	M5
Isolation	ja	ja

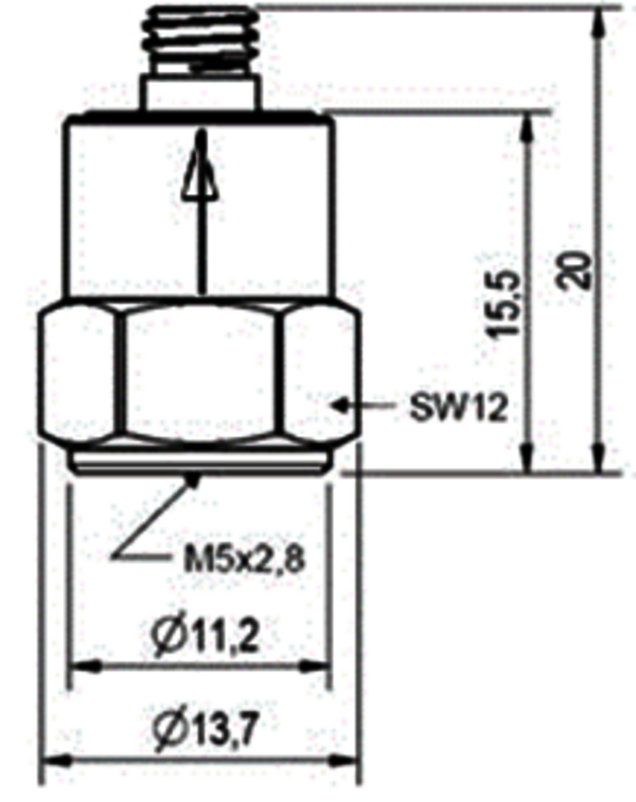

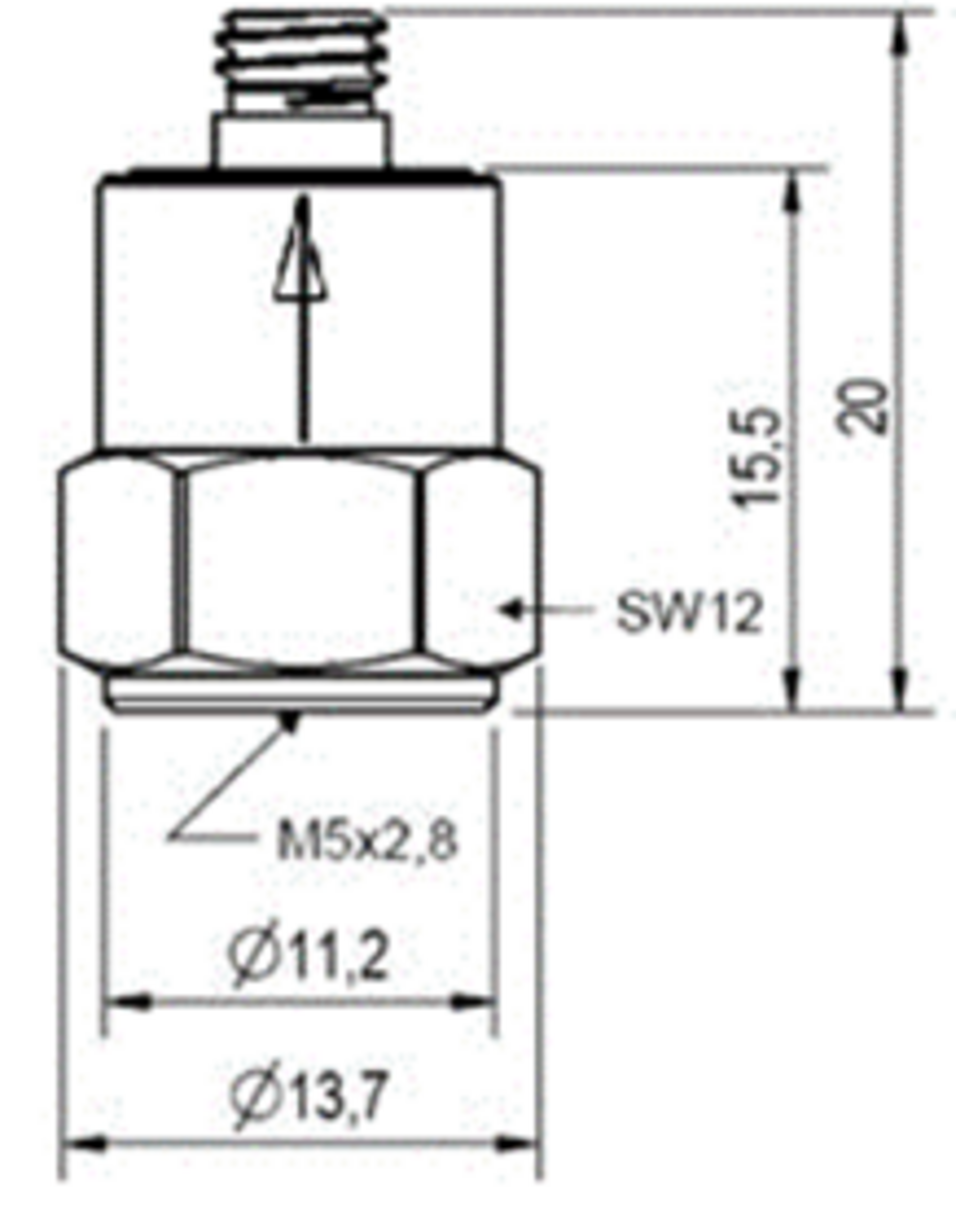

Zeichnung KS78 Industrie Beschleunigungssensoren mit axialem Kabelabgang

Anschlusszubehör

AV009-UNF-UNF-1,5: Kabel 2 x UNF 10-32; 1,5 m
AV009-UNF-BNC-1,5: Kabel UNF 10-32 / BNC; 1,5 m
AV010-UNF-BNC-5/10: Kabel UNF 10-32 / BNC; 5 / 10 m
AV016: Kupplung für 2 UNF 10-32-Stecker
AV017: Adapter UNF 10-32 / BNC (männlich)
AV117: Adapter UNF 10-32 / BNC (weiblich)
AV025: Adapter UNF 10-32 / TNC (männlich)

Befestigungszubehör

AV002: Klebewachs
AV003: Gewindestift M5
AV045: Gewindeadapter M5 / UNF 10-32
AV046: Gewindeadapter M5 / 1/4"-28
AV708: Seltenerd-Haftmagnet M5 (Nicht Typ AV008 verwenden; Zerstörungsgefahr!)
AV029: Klebepad M5
AV030: Triaxial-Montagewürfel M5

Bestelloptionen

AVKS78C10/01 und AVKS78C100/01: Aufnehmer mit Zubehör-Paket; Inhalt: Kabel AV009-UNF-BNC-1,5, Gewindestift AV003, Klebewachs AV002, Tastspitze AV001, Haftmagnet AV708, Bedienungsanleitung, Kennblatt

AVKS78C10 und AVKS78C100: Nur Aufnehmer, mit individuellem Kennblatt

Hinweis

Hinweis zur Kalibrierung: Dieser Beschleunigungsaufnehmer wird mit einem Listenprotokoll ausgeliefert, das die individuell gemessene Empfindlichkeit enthält.
