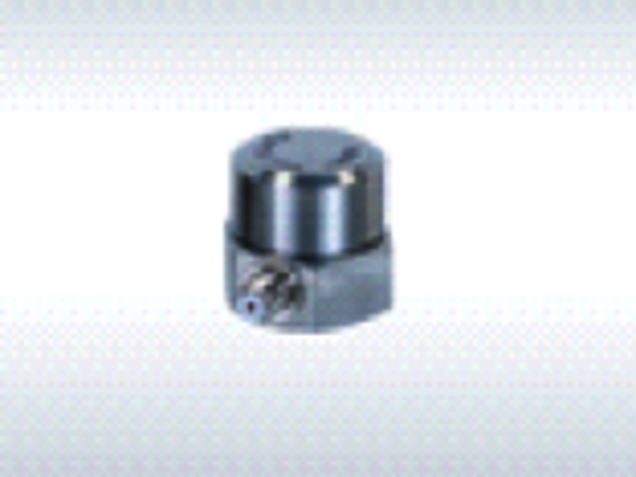

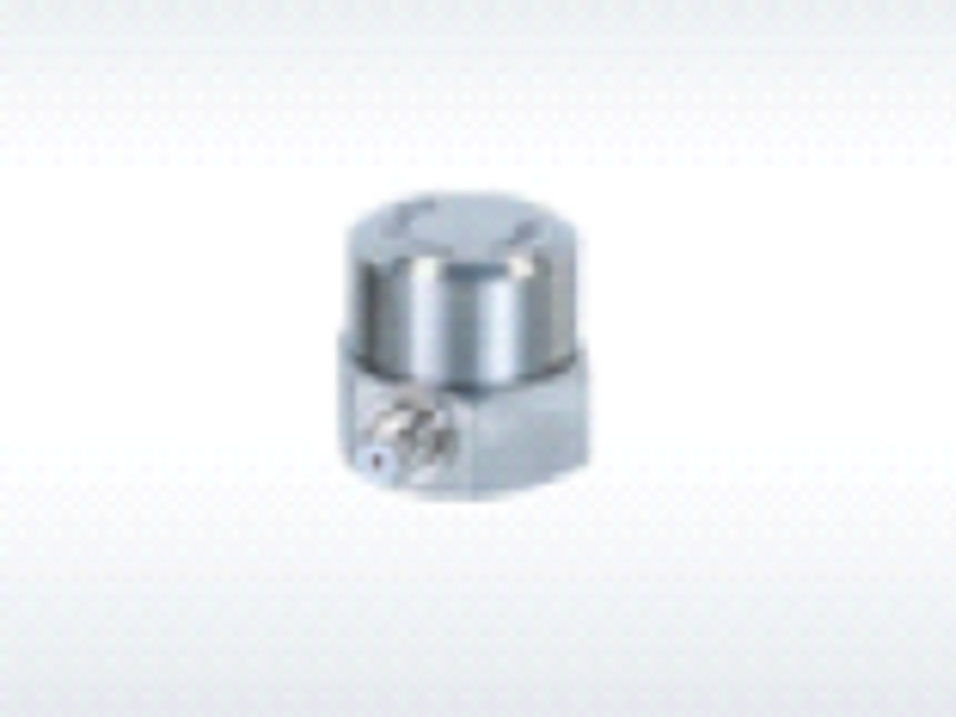

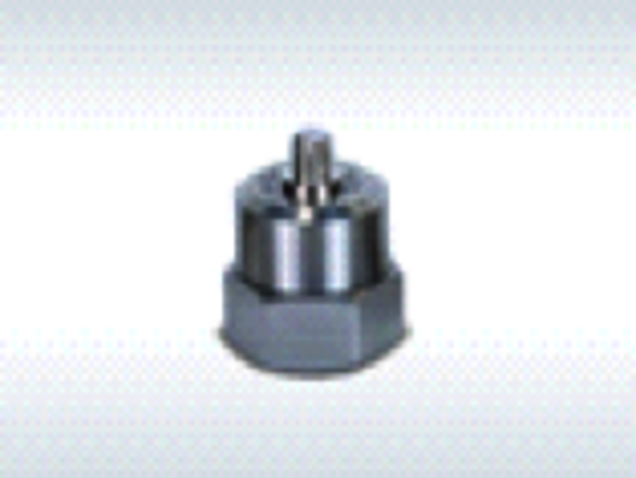

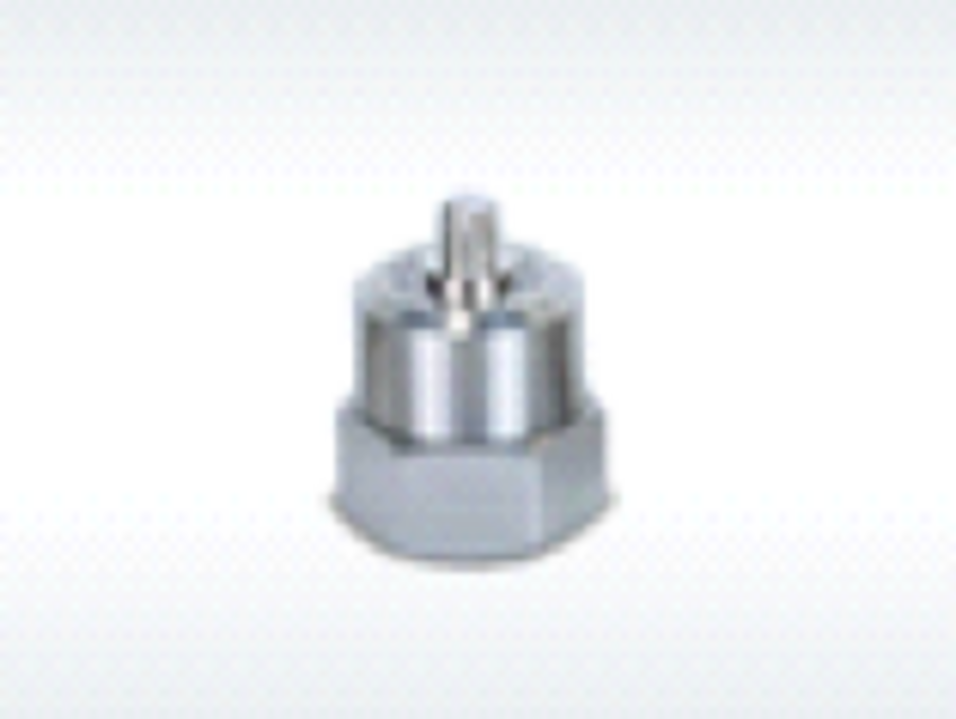

Universal-IEPE Industrie Beschleunigungssensoren

Produktbezeichnung: AVKS76C10, AVKS76C100, AVKS77C10 und AVKS77C100

Eigenschaften

  • Universalaufnehmer mit Scherkeramik
  • Zwei Empfindlichkeitsvarianten
  • Unempfindlich gegen Temperaturänderung
  • Unempfindlich gegen Messobjektdehnung
  • IEPE-Spannungsausgang erlaubt große Kabellängen
  • Hohe lineare Bandbreite bis 37 kHz
  • Rauscharm, hohe Auflösung
  • Robustes Edelstahlgehäuse
  • Befestigung mit M5-Gewinde im Boden

„Beschleunigungssensoren“ kurz im Video erklärt

Weitere interessante Videos – von Sensoren bis zu Komplettlösungen zur Überwachung, Visualisierung und Messwerterfassung von Maschinenschwingungen oder Lagerzuständen finden Sie hier: YouTube-Channel @AVIBIAGmbH

Spezifikationen



AVKS76C10

AVKS76C100

AVKS77C10

AVKS77C100

Ausgang

IEPE

IEPE

IEPE

IEPE



Scherprinzip

Scherprinzip

Scherprinzip

Scherprinzip

Spannungsübertragungsfaktor BUS

10 ± 5 % mV/g

100 ± 5 % mV/g

10 ± 5 % mV/g

100 ± 5 % mV/g

Messbereich

600 g

60 g

600 g

60 g

Bruchbeschleunigung amax

6.000 g

6.000 g

6.000 g

6.000 g

Linearer Frequenzgang

f3dB

f10%

f5%



0,12–33.000 kHz

0,25–26.000 kHz

0,35–23.000 kHz



0,13–24.000 kHz

0,3–19.000 kHz

0,4–18.000 kHz



0,12–33.000 kHz

0,25–26.000 kHz

0,35–24.000 kHz



0,13–24.000 kHz

0,3–19.000 kHz

0,4–18.000 kHz

Resonanzfrequenz fres

> 50 kHz (+25 dB)

> 32 kHz (+25 dB)

> 50 kHz (+25 dB)

>32 kHz (+25 dB)

Querrichtungsfaktor

< 5 %

< 5%

< 5 %

< 5 %

Eigenrauschen Effektivwert (0,5–20.000 Hz)

< 2.000 μg

< 300 μg

< 2.000 μg

< 300 μg

Eigenrauschdichten

0,1 Hz an1

1 Hz an2

10 Hz an3

100 Hz an4



100 μg/√Hz

60 μg/√Hz

20 μg/√Hz

2 μg/√Hz



30 μg/√Hz

10 μg/√Hz

3 μg/√Hz

1 μg/√Hz



100 μg/√Hz

60 μg/√Hz

20 μg/√Hz

2 μg/√Hz



30 μg/√Hz

10 μg/√Hz

4 μg/√Hz

1 μg/√Hz

Konstantstromversorgung IConst

2–20 mA

2–20 mA

2–20 mA

2–20 mA

Arbeitspunktspannung   UBIAS

12–14 V

12–14 V

12–14 V

12–14 V

Ausgangsimpedanz bei ICONST = 4 mA

< 130 Ω

< 130 Ω

< 130 Ω

< 130 Ω

Verhalten gegenüber Umgebungsbedingungen

Arbeitstemperaturbereich

-20/120 °C

-20/120 °C

-20/120 °C

-20/120 °C

Temp.-koeffizient der Empfindlichk.

-20–20 °C

20–80 °C

80–120 °C



0,06

±0,02

-0,06



0,05 %/K

±0,02 %/K

-0,07 %/K



0,06 %/K

±0,02 %/K

-0,06 %/K



0,05 %/K

±0,02 %/K

-0,07 %/K

Temperatursprung­empfindlichkeit

0,1 ms2/K

0,1 ms2/K

0,1 ms2/K

0,1 ms2/K

Mechanische Daten

Masse ohne Kabel

20 g

23 g

20 g

23 g

Gehäusematerial

Edelstahl

Edelstahl

Edelstahl

Edelstahl

Kabelanschluss

Axial

Axial

Radial

Radial

Buchse

UNF 10-32

UNF 10-32

UNF 10-32

UNF 10-32

Befestigungsgewinde

M5

M5

M5

M5

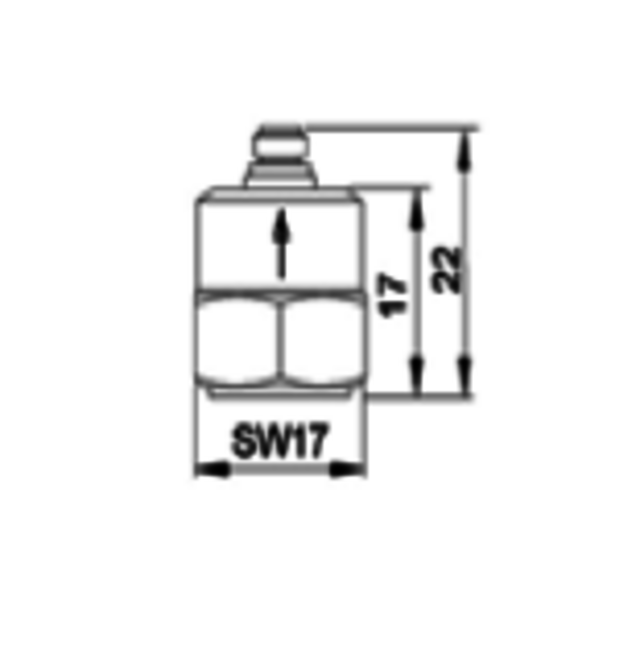

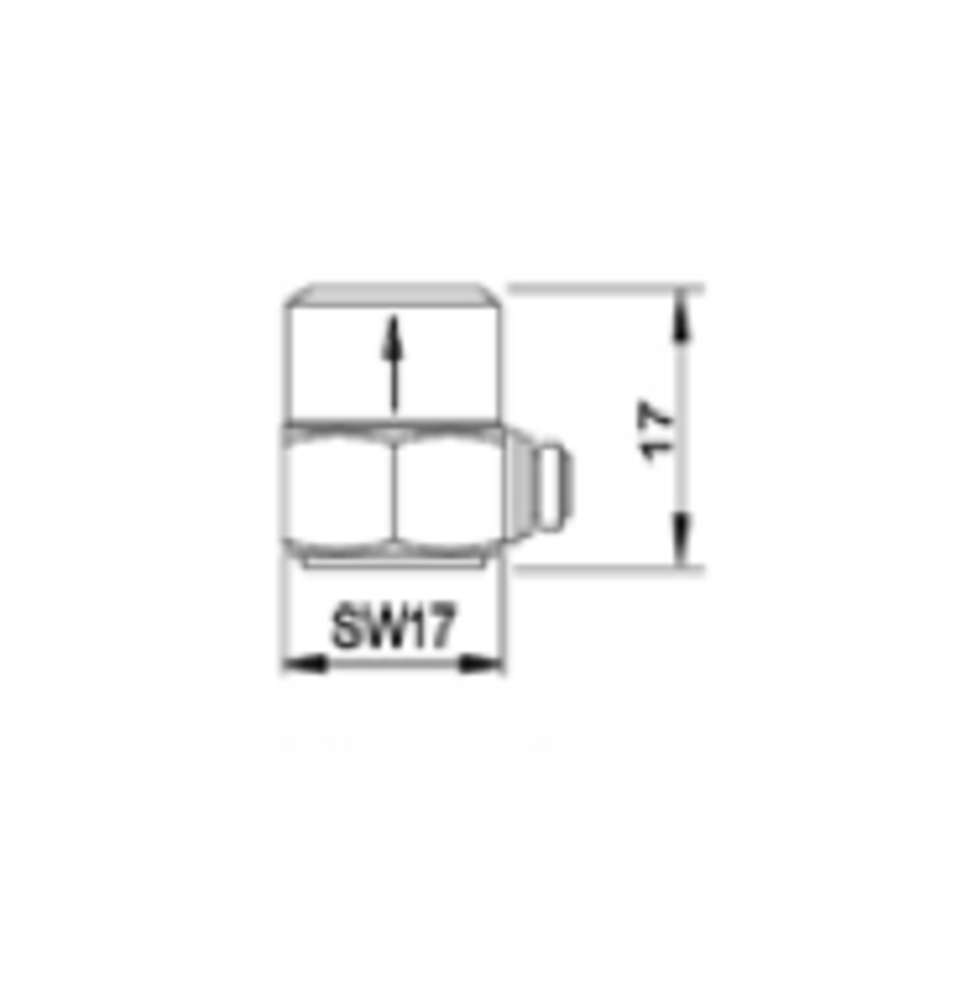

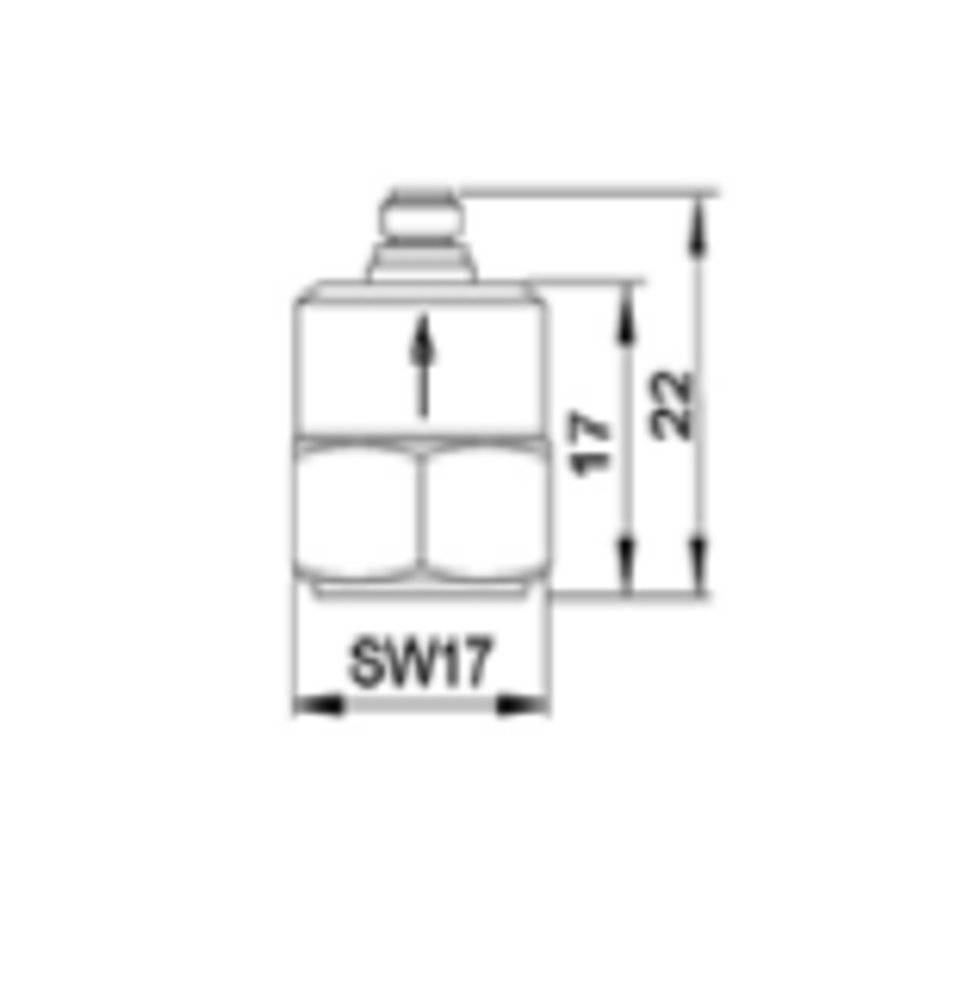

Technische Zeichnungen


Anschlusszubehör

  • AV009-UNF-UNF-1,5: Kabel  2 x UNF 10-32; 1,5 m lang
  • AV009-UNF-BNC-1,5: Kabel UNF 10-32 / BNC; 1,5 m lang
  • AV010-UNF-BNC-5/10: Kabel UNF 10-32 / BNC; 5 / 10 m (zur Verlängerung)
  • AV016: Kupplung für 2 UNF 10-32-Stecker
  • AV017: Adapter UNF 10-32 / BNC (männlich)
  • AV117: Adapter UNF 10-32 / BNC (weiblich)
  • AV025: Adapter UNF 10-32 / TNC (männlich)

Befestigungszubehör

  • AV001: Tastspitze M5
  • AV003: Gewindestift M5
  • AV006: Isolierflansch M5
  • AV029: Isolierendes Klebepad M5
  • AV045: Gewindeadapter M5 / UNF 10-32
  • AV046: Gewindeadapter M5 / 1/4"-28
  • AV008: Haftmagnet M5
  • AV030: Triaxial-Befestigungswürfel M5
  • AV700: Unterwasser-Druckgehäuse

Bestelloptionen

AVKS76C10/01; AVKS77C10/01; AVKS76C100/01; ABKS77C100/0: Klebewachs  AV002, Isolierflansch AV006, Tastspitze AV001, Haftmagnet AV008, Bedienungsanleitung, Kennblatt

AVKS76C10 und AVKS77C10: Nur Aufnehmer mit Kennblatt, ohne Zubehör

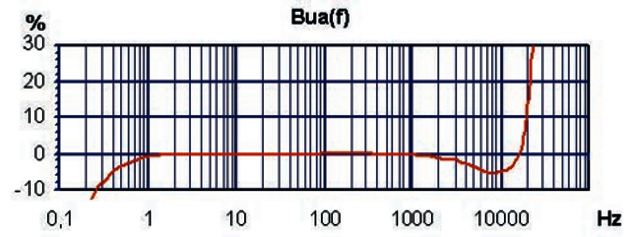

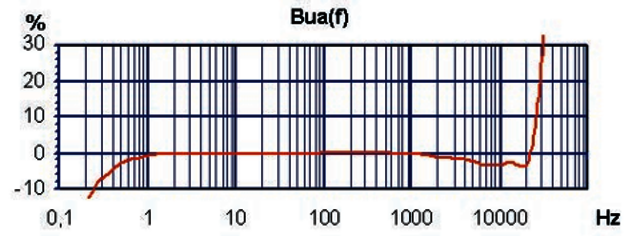

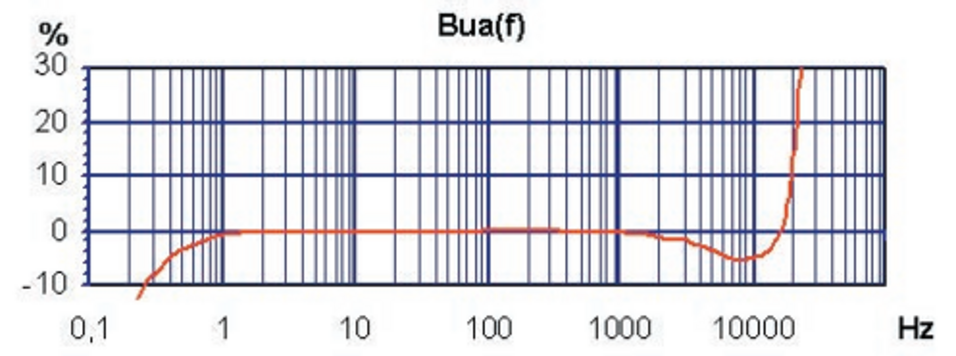

Typischer Frequenzgang
