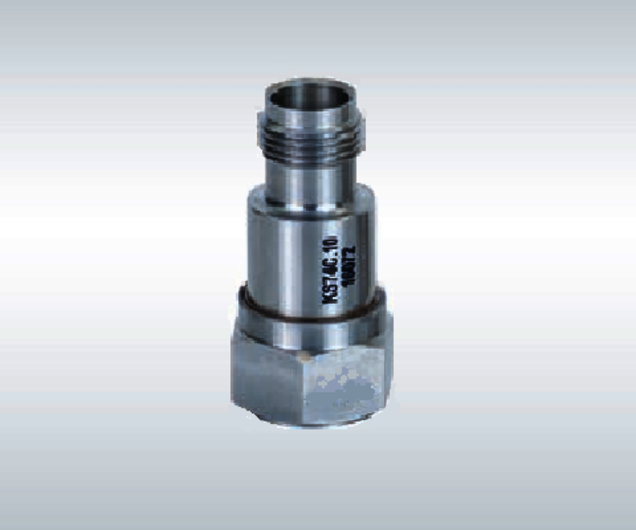

Industrie Beschleunigungssensoren mit TNC Anschluss

Produktbezeichnung: AVKS74C10(0)

Eigenschaften

  • Robuste Edelstahlgehäuse
  • Mit isoliertem Gehäuse zur Vermeidung von Erdschleifen
  • einfache Montage bei Schutzgrad IP64
  • mit besonders geringem Temperaturkoeffizienten
  • Günstiger Preis
  • mit IEPE-Spannungsausgang
  • Empfindlichkeiten 10 mV/g und 100 mV/g

„Beschleunigungssensoren“ kurz im Video erklärt

Weitere interessante Videos – von Sensoren bis zu Komplettlösungen zur Überwachung, Visualisierung und Messwerterfassung von Maschinenschwingungen oder Lagerzuständen finden Sie hier: YouTube-Channel @AVIBIAGmbH

Spezifikationen



AVKS74B10

AVKS74B100

Ausgang

IEPE

IEPE

Piezosystem

Scherprinzip

Scherprinzip

Spannungsübertragungsfaktor BUS

10 ± 5% mV/g

100 ± 5% mV/g

Messbereich

600 g

60 g

Bruchbeschleunigung amax

5.000 g

5.000 g

Linearer Frequenzgang

f3dB

f10%

f5%



0,12–21.000 kHz

0,25–20.000 kHz

0,35–8.000 kHz



0,13–16.000 kHz

0,3–15.000 kHz

0,4–8.000 kHz

Resonanzfrequenz fres

>46 (+25 dB) kHz

> 32 kHz

Querrichtungsfaktor

< 5 %

< 5 %

Eigenrauschen Effektivwert (0,5–20.000 Hz)

< 2.000 μg

<300 μg

Eigenrauschdichten

0,1 Hz an1

1 Hz an2

10 Hz an3

100 Hz an4



100 μg/√Hz

60 μg/√Hz

20 μg/√Hz

2 μg/√Hz



30 μg/√Hz

10 μg/√Hz

3 μg/√Hz

1 μg/√Hz

Konstantstromversorgung IConst

2–20 mA

2–20 mA

Arbeitspunktspannung   UBIAS

12–14 V

12–14 V

Ausgangsimpedanz bei ICONST = 4 mA

< 130 Ω

< 130 Ω

Arbeitstemperaturbereich

-20/120 °C

-20/120 °C

Temperaturkoeffizient der Empfindlichkeit.

-20–20 °C

20–80 °C

80–120 °C



±0,06 %/K

±0,02 %/K

> -0,06 %/K



< 0,05 %/K

±0,02 %/K

> 0,07 %/K

Temperatursprungempfindlichkeit

0,1 ms2/K

0,03 ms2/K

Schutzgrad

IP64

IP64

Masse ohne Kabel

28,5 g

32 g

Gehäusematerial

Edelstahl

Edelstahl

Kabelanschluss

axial

Axial

Buchse

TNC

TNC

Befestigungsgewinde

M5

M5


Anschlusszubehör

  • AV010-TNC-BNC-1,5: Kabel TNC/BNC; 1,5 m
  • AV025: Adapter TNC/UNF 10-32

Befestigungszubehör

  • AV003: Gewindestift M5
  • AV029: Klebepad M5
  • AV008: Haftmagnet M5
  • AV022: Gewindeadapter M3 / M5
  • AV045: Gewindeadapter M5 / UNF 10-32
  • AV046: Gewindeadapter M5 / 1/4"-28
  • AV030: Triaxial-Befestigungswürfel M5

Bestelloptionen

AVKS74C10/01 und AVKS74C100/01: Aufnehmer mit Zubehör-Paket
Inhalt: Kabel AV010-TNC-BNC-1,5, Magnet AV008, Tastspitze AV001, Gewindestift AV003, Klebewachs AV002, Bedienungsanleitung, Kennblatt

AVKS74C10 und AVKS74C100: Nur Aufnehmer, mit individuellem Kennblatt

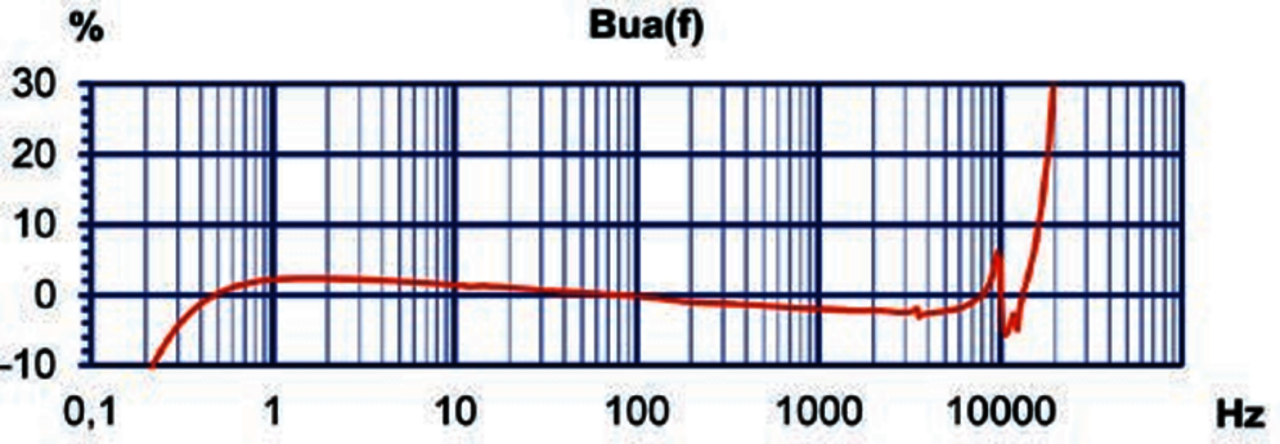

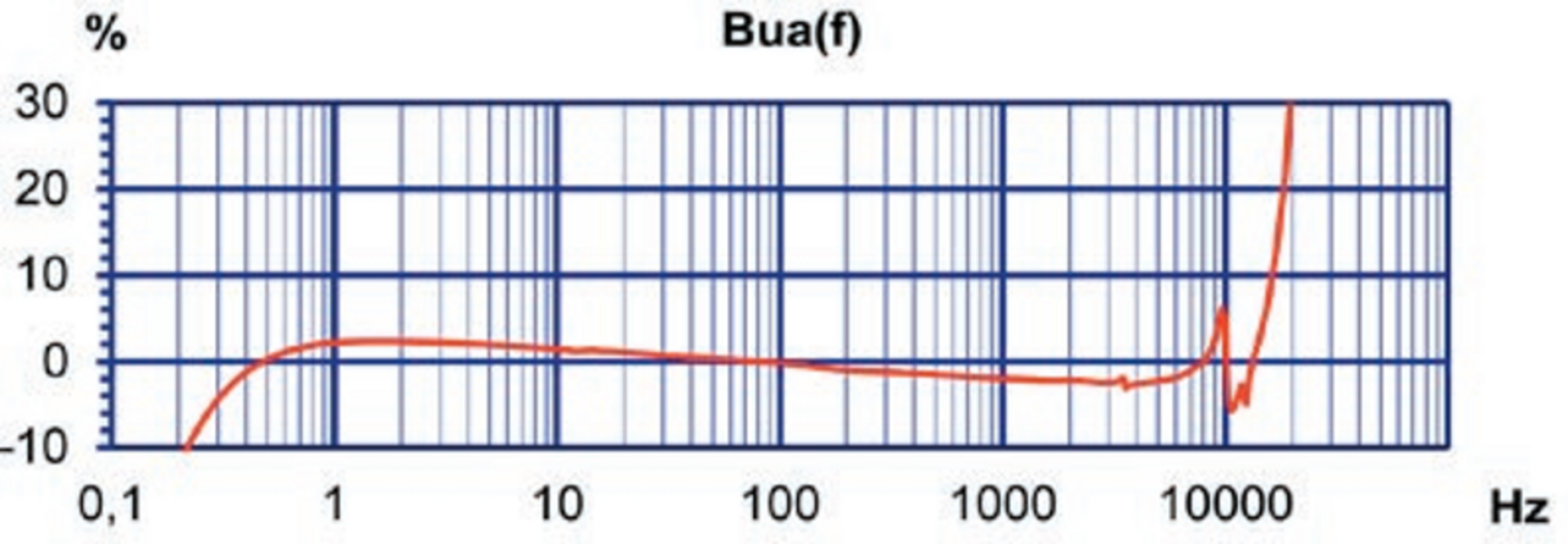

Typischer Frequenzgang
