Industrie Beschleunigungssensoren mit kombiniertem Temperatursensor

Produktbezeichnung: AV103T und AV104T

Eigenschaften

  • für industriellen Einsatz
  • mit integriertem Temperatursensor
  • IEPE – Konstantstrom – Versorgung
  • Empfindlichkeiten 100 mV/g
  • Messbereich: +/- 80g
  • linear bis 15 kHz (3 dB)
  • galvanisch entkoppelt
  • Laser verschweißtes Gehäuse
  • Robuster MIL- Kabelanschluss
  • AV103T: M6-Befestigungsgewinde im Boden
  • AV104T: M6-Durchgangsloch

„Beschleunigungssensoren“ kurz im Video erklärt

Weitere interessante Videos – von Sensoren bis zu Komplettlösungen zur Überwachung, Visualisierung und Messwerterfassung von Maschinenschwingungen oder Lagerzuständen finden Sie hier: YouTube-Channel @AVIBIAGmbH

Spezifikationen

Messtechnische Eigenschaften



Empfindlichkeit(±5%)

100 mV/g

Messbereich

±80 g

Linearität

1 %

Frequenzgang (±10%)

0,7–10.000 Hz

Frequenzgang (±3 dB)

0,4–15.000 Hz

Resonanzfrequenz AV103T/AV104T

30/25 kHz

Querempfindlichkeit

≤ 5 %

Elektrische Eigenschaften Vibration



Bias-Spannung

10,5–13,5 V DC, typisch: 12 V DC

Konstantstrom

2–20 mA, typisch 4 mA

Speisespannung

18–30 V DC, typisch: 24 V DC

Einschwingzeit

≤ 2 s

Elektrisches Rauschen  10 Hz

14 µg/√Hz

Elektrisches Rauschen 100 Hz

5 µg/√Hz

Elektrisches Rauschen 1.000 Hz

3 µg/√Hz

Ausgangsimpedanz

< 100 Ω

Isolationswiderstand

> 108 Ω

Elektrische Eigenschaften Temperatur
Messbereich-40-120 °C
Empfindlichkeit10 mV/K
Spannugs-Offset bei 25°C750 mV

Mechanische Eigenschaften



Maximale Schockbelastung

5.000 g

Befestigungsgewinde

M6

Gewicht AV103T/AV104T

86/126 g

Versiegelungsverfahren

Laserschweißen

Schutzklasse

IP68

Gehäusematerial

Edelstahl 316L

Anschlussstecker

2-polig Mil-C-5015

Anschlussrichtung AV103T/AV104T

axial/radial

Betriebstemperatur

-40 bis 120 °C

Montagedrehmoment

2,7–6,8 Nm (Gewinde M6)

Zertifikate

CE

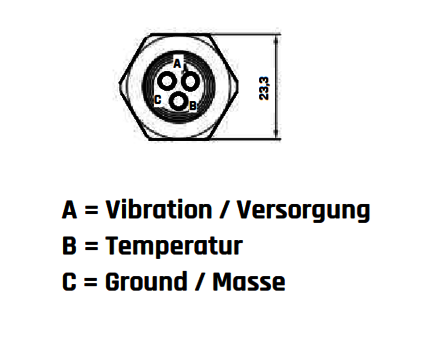

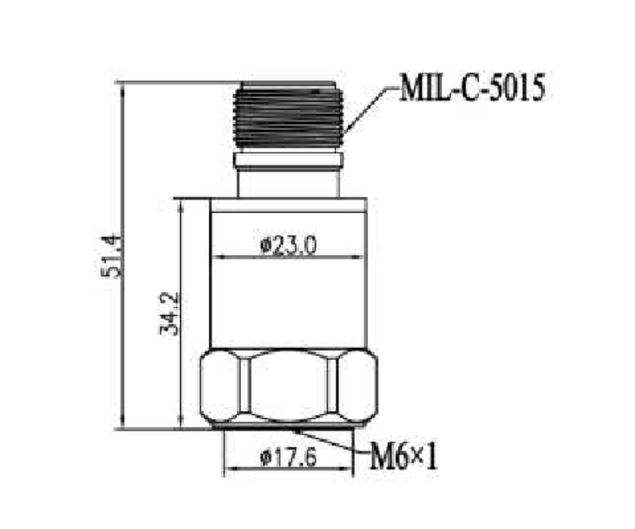

Technische Zeichnung AV103T

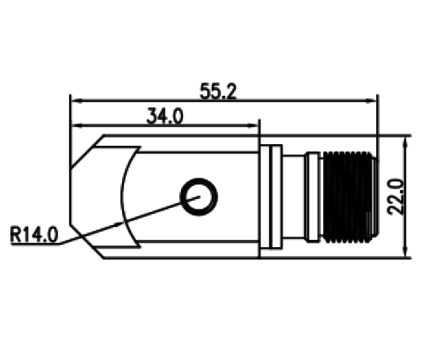

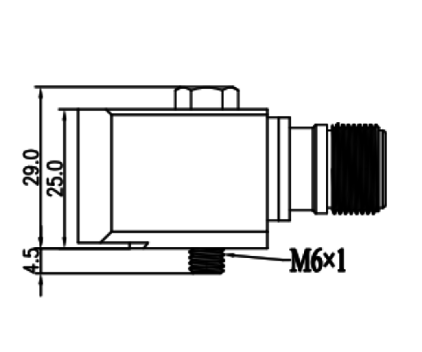

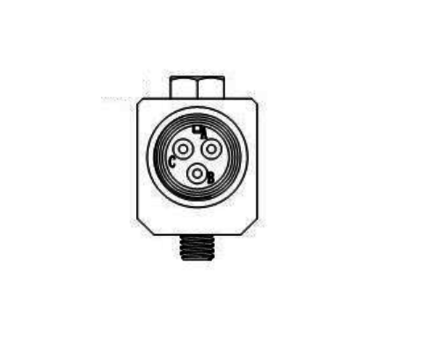

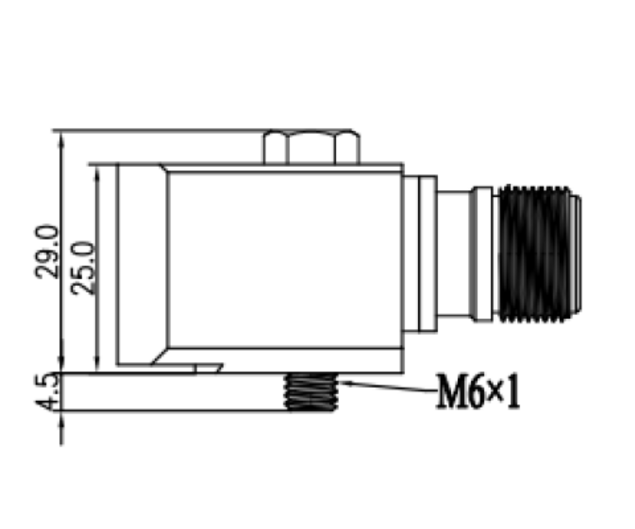

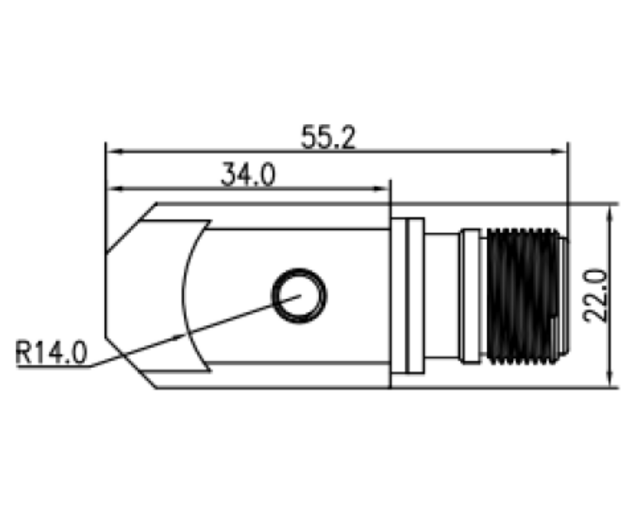

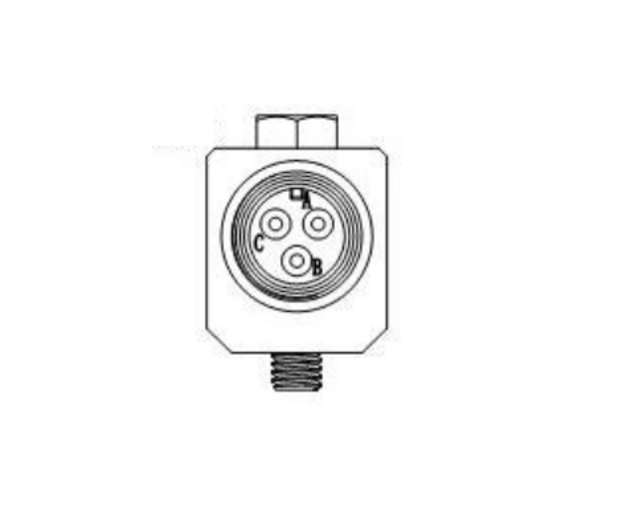

Technische Zeichnung AV104T


Anschlusszubehör

  • AVMIL5015 PLUG: 2-poliger Anschlussstecker für Kabelmontage MIL-C 5015, Farbe dunkelgrün, Lötanschluss


Befestigungszubehör

  • AV-BASE MAGNET M6: Haftmagnet für gerade Flächen, Seltenerd Magnet besonders hohe Haftkraft


Befestigungszubehör

  • AV-BOLZEN M6: Befestigungsbolzen aus Edelstahl


Befestigungszubehör

  • AV-PAD M6: Klebpad mit M6 Gewindebolzen aus Edelstahl
