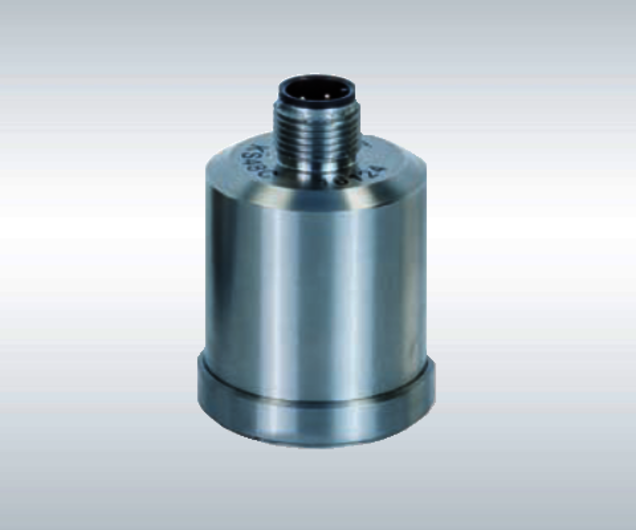

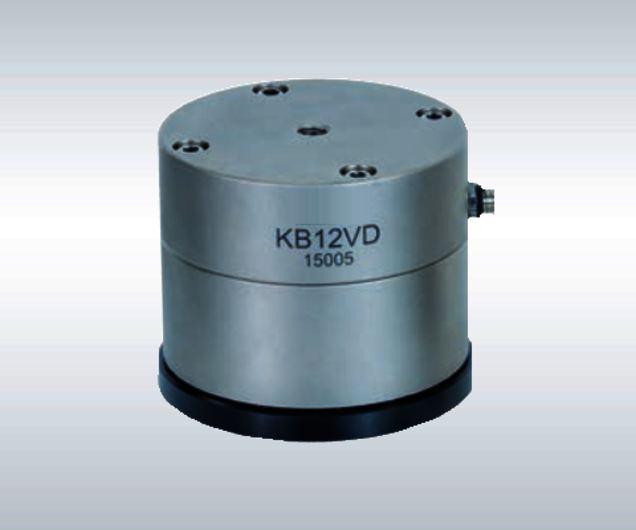

Hochempfindlicher Uniaxial Beschleunigungssensoren

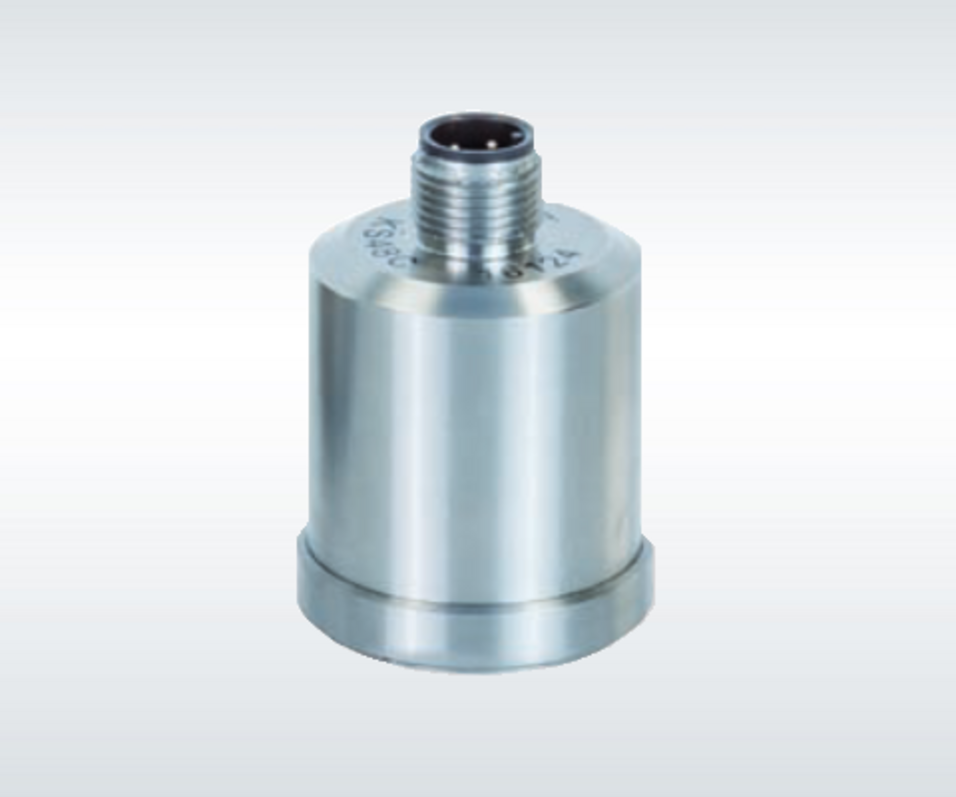

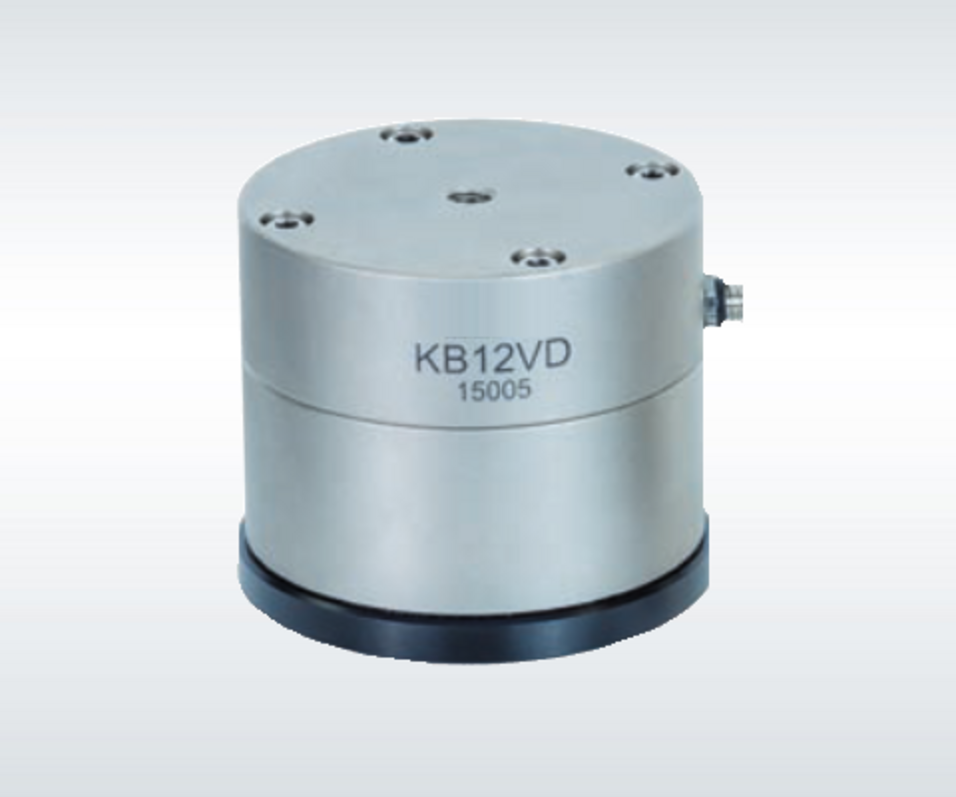

Produktbezeichnung: AVKB12VD und AVKS48C
Spezifikationen
| AVKB12VD | AVS48C |
Ausgang | IEPE | IEPE |

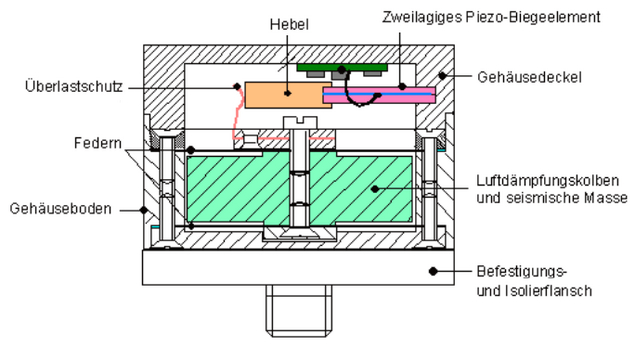

Piezosystem | Bieger | Scher |
Spannungsübertragungsfaktor BUS | 10.000 ± 10 % mV/g | 1.000 ± 5 % mV/g |
Messbereich | ±0,6 g | ±6 g |
Linearer Frequenzgang f3dB f10% f5% |
0,08–260 Hz 0,16–160 Hz 0,25–130 Hz |
0,1–4.000 Hz 0,2–2.600 Hz 0,3–2.000 Hz |
Resonanzfrequenz fres | > 0,35 kHz | > 7 kHz |
Querrichtungsfaktor | < 5 % | < 5 % |
Eigenrauschen | < 1 (0,5–300) μg (Hz) | < 13 (0,5–10.000) μg (Hz) |
Rauschdichten 0,1 Hz 1 Hz 10 Hz 100 Hz |
0,3 μg/√Hz 0,06 μg/√Hz 0,03 μg/√Hz – |
1 μg/√Hz 0,6 μg/√Hz 0,1 μg/√Hz 0,06 μg/√Hz |
Konstant Stromversorgung | 2–20 mA | 2–20 mA |
Arbeitspunktspannung | 12–14 V | 12–14 V |
Ausgangsimpedanz | < 130 Ω | < 130 Ω |
Arbeitstemperaturbereich | -20–80 °C | -20–120 °C |
Temperaturkoeffizient der Empfindlichkeit | ±0,02 %/K (-20–40 °C) > -0,08 %/K (40–80 °C) | ±0,02 %/K (-20–20 °C) -0,05 %/K (20–80 °C) -0,12 %/K (80–120 °C |
Temperatursprungempfindlichkeit | 0,002 ms-2/K | 0,0005 ms-2/K |
Schalldruckempfindlichkeit | 0,1 ms-2/kPa |
|
Masse ohne Kabel | 150 g | 165 g |
Gehäusematerial | Aluminium | Edelstahl |
Kabelanschluss | Radial | Axial |

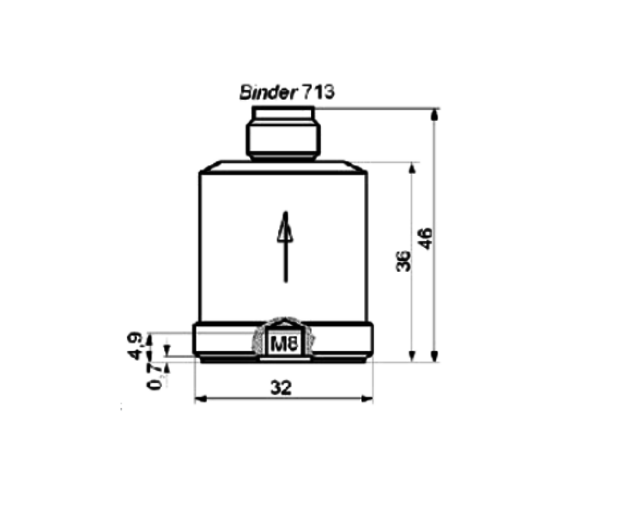

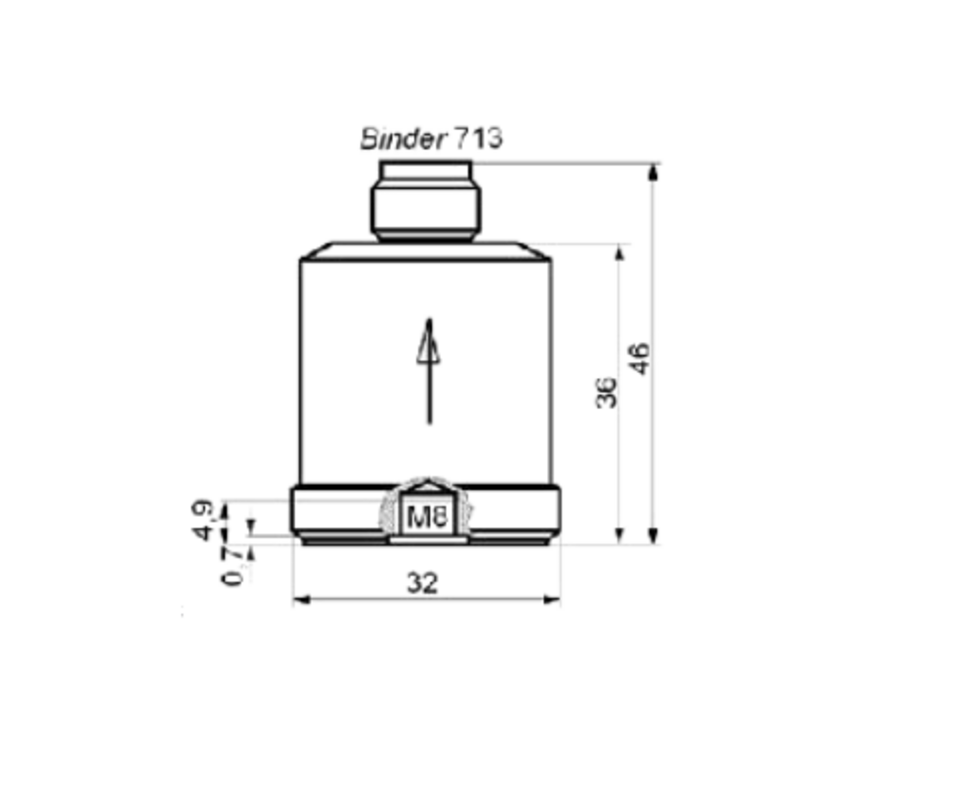

Buchse | UNF 10-32 | Binder 713 |

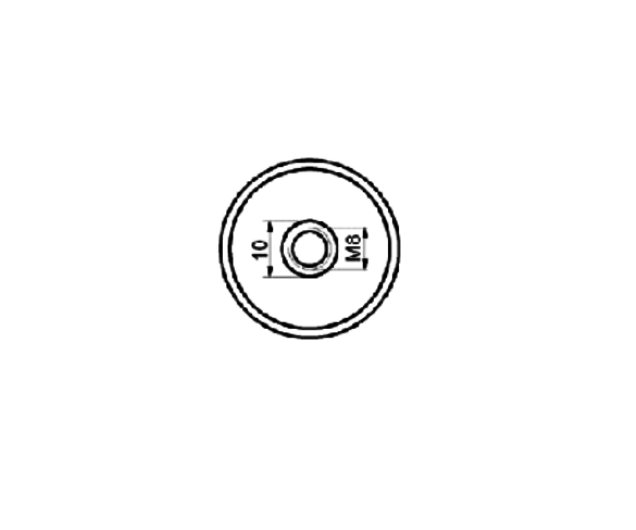

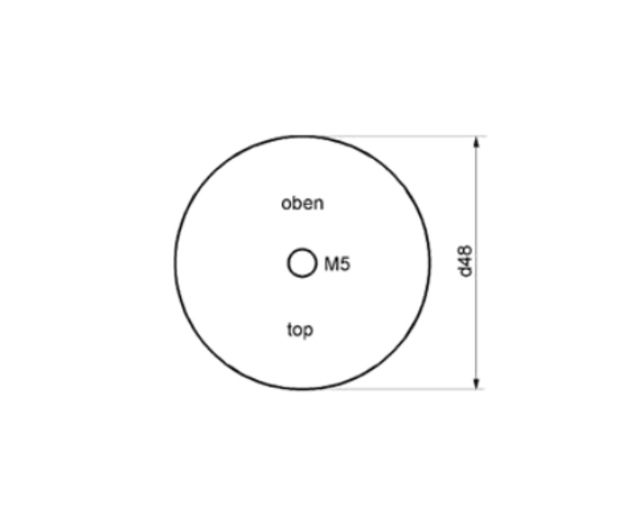

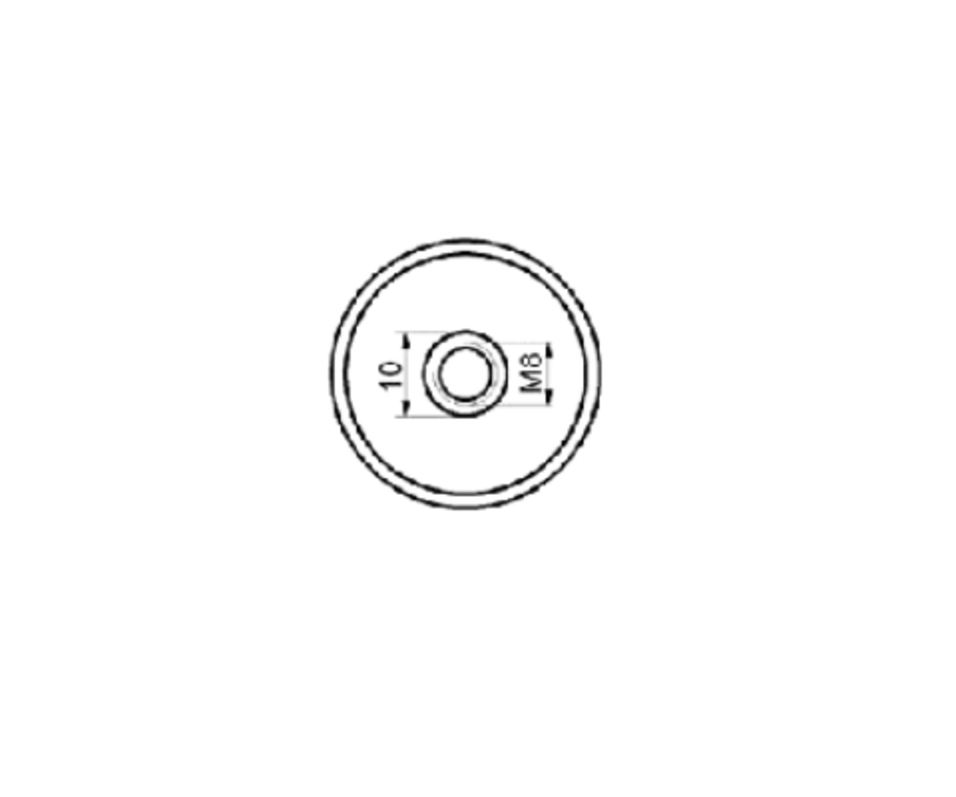

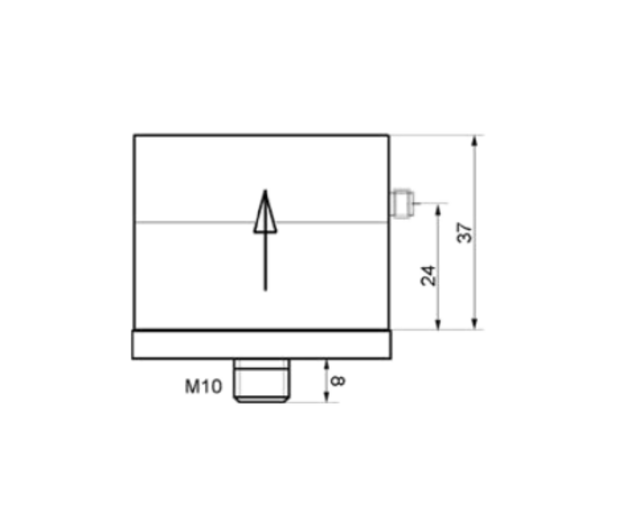

Befestigungsgewinde | M5/M10 | M8 |

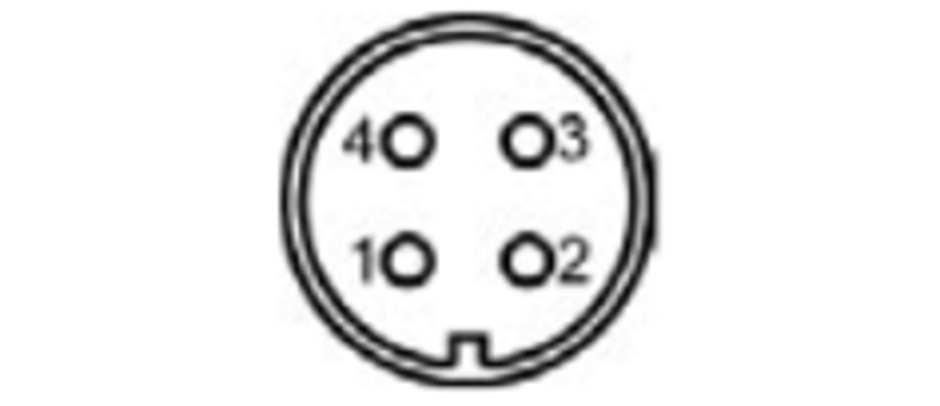

Anschluss-/Pin-Belegung
- 1: Signalmasse
- 2: unbenutzt
- 3: Signalausgang
- 4: unbenutzt
Anschlusszubehör AVKB12VD
- AV009-UNF-UNF-1,5: Störarmes Kabel 2 x UNF 10-32; 1,5 m lang; 120 °C
- AV009-UNF-BNC-1,5: Störarmes Kabel UNF 10-32 / BNC; 1,5 m lang; 120 °C
- AV010-UNF-BNC-5/10: Störarmes UNF 10-32 / BNC; 5 / 10 m lang; 120 °C
- AV017: Adapter UNF 10-32 / BNC männlich (80 °C)
Befestigungszubehör AVKB12VD
- AV003: Gewindestift M5
- AV045: Gewindeadapter M5 / UNF 10-32
- AV046: Gewindeadapter M5 / 1/4"-28
- AV008: Haftmagnet M5 (Vorsicht - Schockbelastung)
- AV330: 330: Triaxial-Befestigungswürfel M10
Anschlusszubehör AVKS48C
- AV080G/W: 4-poliger Stecker Typ Binder 713 gewinkelt (W) bzw. gerade (G) mit Schraubklemmen und Pg7-Zugentlastung für Kabel Ø 4..6 mm; IP67
- AV085-B713G-PIG-5/085-B713W-PIG-5: geschirmtes Anschlusskabel, 5 m lang; PUR-Mantel Ø 5 mm; mit Stecker Typ Binder 713 gewinkelt (W) bzw. gerade (G), Schutzgrad IP67 und offenen Enden
- AV085-B713G-BNC-5/085-B713W-BNC-5: geschirmtes Anschlusskabel; 5 m lang; PUR-Mantel Ø 6 mm; mit Stecker Typ Binder 713 gewinkelt (W) bzw. gerade (G), Schutzgrad IP67 und BNC-Stecker
Befestigungszubehör AVKS48C
- AV043: Gewindestift M8
- AV044: Gewindeadapter M8 / M5 (innen)
- AV206: Isolierflansch M8
- AV229: Edelstahl-Klebepad M8
- AV208: Haftmagnet M8
- AV230: Triaxial-Befestigungswürfel M8
- AV700: Unterwasser-Druckgehäuse
Bestelloptionen
AVKB12VD/01: Aufnehmer mit Zubehör-Paket;
Inhalt: Kabel AV009-UNF-BNC-1,5, Bedienungsanleitung, Kennblatt
AVKS48C/01: Aufnehmer mit Zubehör-Paket;
Inhalt: Magnet AV208, Isolierflansch AV206, M8-Gewindestift AV043, Kabel AV085-B713G-BNC-5
AVKB12VD; AVKS48C: Aufnehmer mit Kennblatt

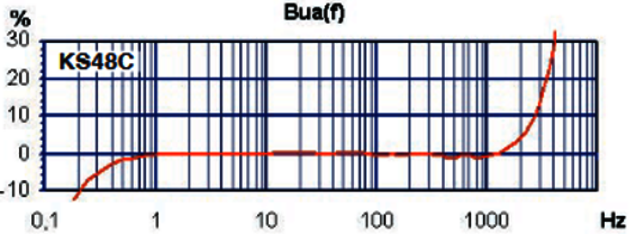

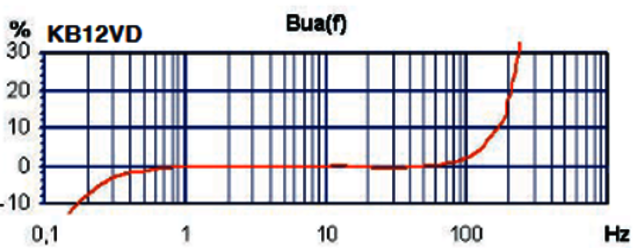

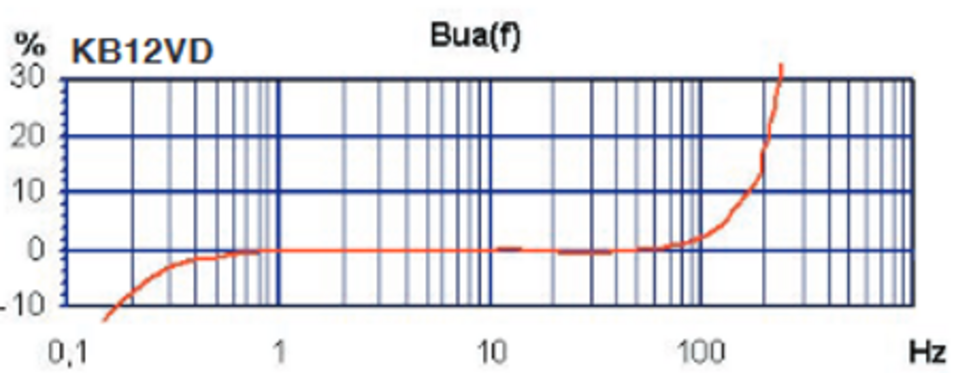

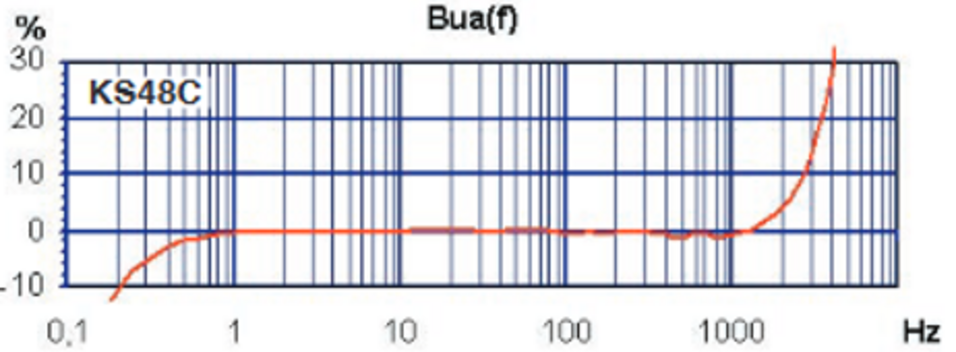

Typischer Frequenzgang

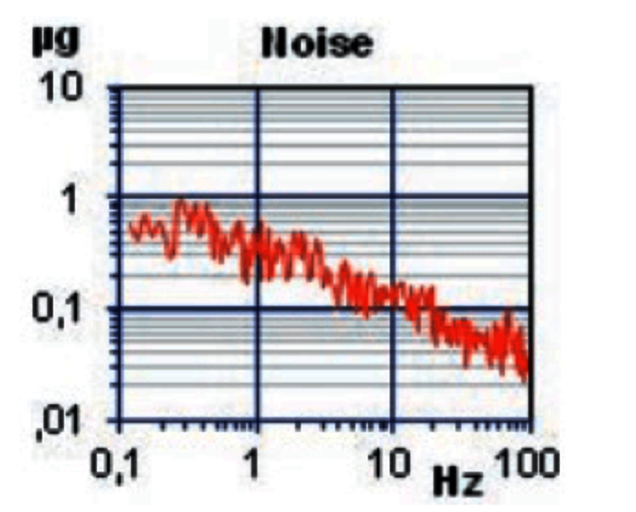

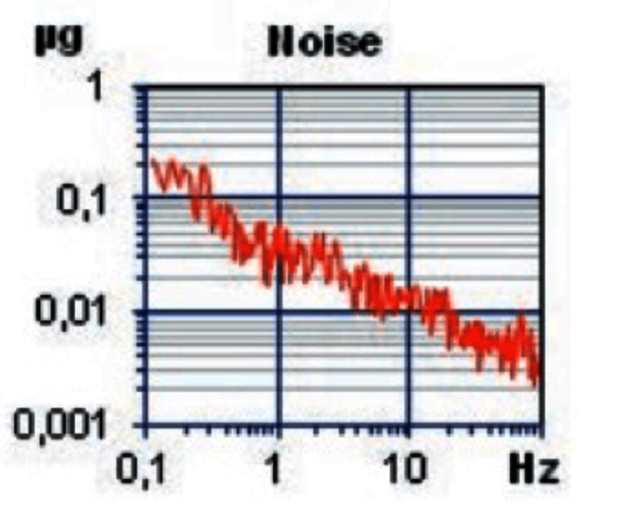

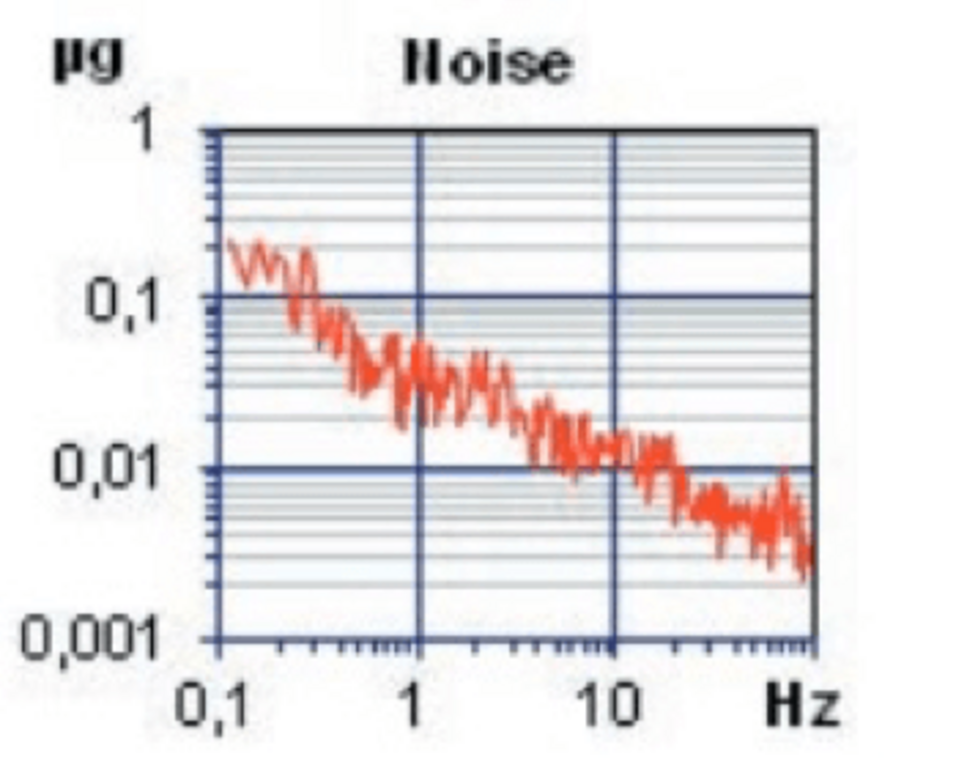

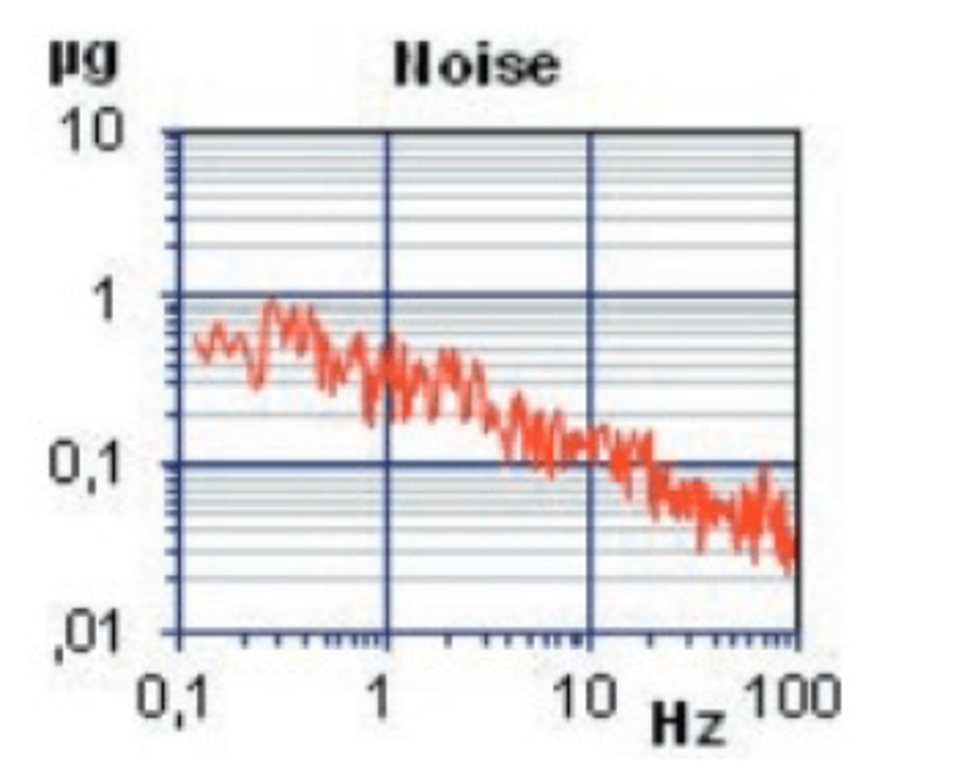

Rauschverhalten
