Beschleunigungssensoren faseroptisch FAS

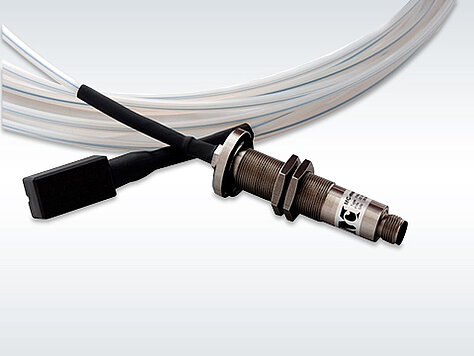

Faseroptische Beschleunigungssensoren

Produktbezeichnung: AVFAS110M2 und AVFAS110M5

Eigenschaften

Unempfindlichkeit gegen magnetische und elektrische Felder
Sehr hohe elektrische Isolierung zwischen Sensorkopf und Messumformer
Dualer Ausgang: Beschleunigung und Weg/Auslenkung
Empfindlichkeit des Beschleunigungsausgangs: 100 mV/g
Empfindlichkeit des Wegausgangs: 10 mV/μm
Verfügbare Glasfaserkabellängen: 6 m, 10 m und 15 m
Ausführung FASM5 mit Ex mb IIC T4 Zulassung

Faseroptische Sensoren für viele Messbereiche

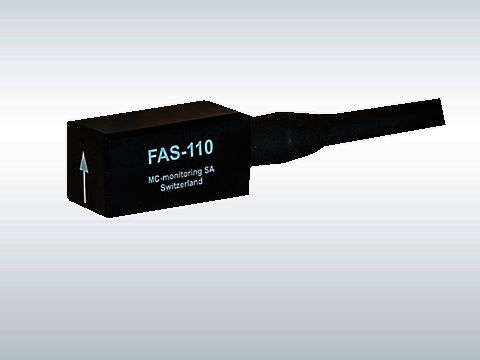

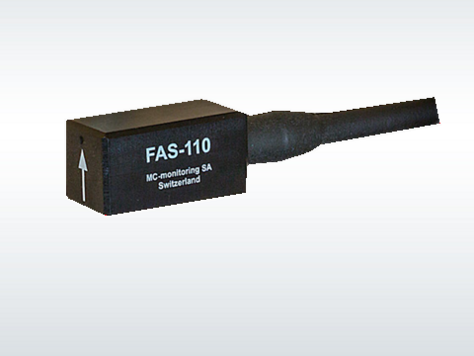

Sensorkopf eines faseroptischen Beschleunigungsssensor

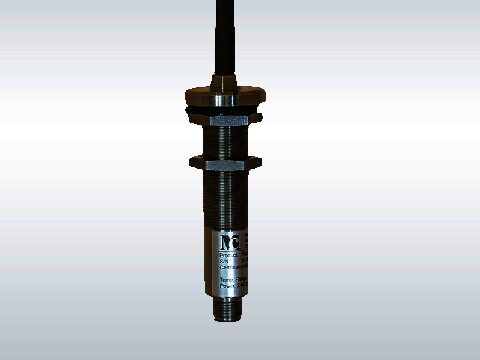

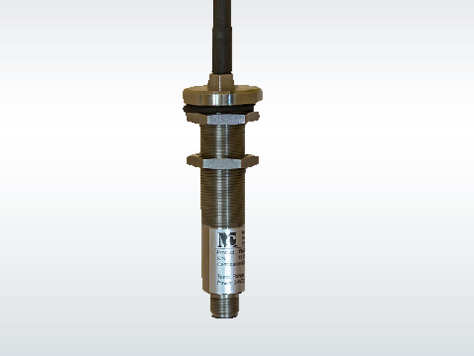

Messverstärker eines faseroptischen Beschleunigungsssensor

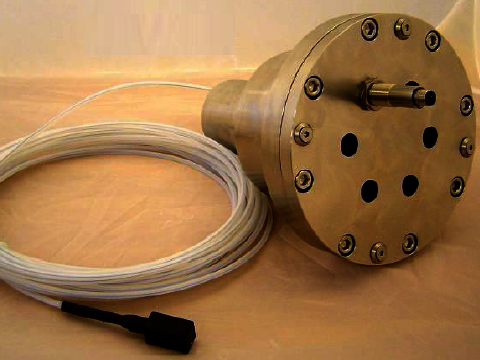

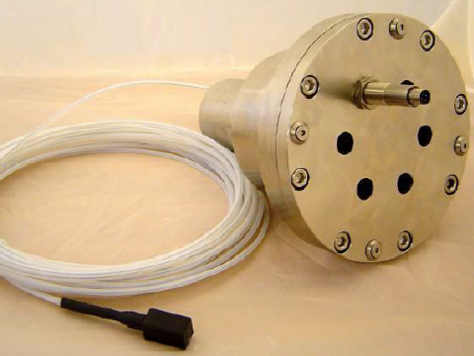

Anschlussadapter für Messumfomer für faseroptische Beschleunigungsssensoren

Anwendungen

Der faseroptische Beschleunigungssensor FAS ist so konzipiert, dass er nicht leitfähig und resistent gegen elektromagnetische Störungen ist. Seine Glasfaserverbindung sorgt für eine hervorragende elektrische Isolierung zwischen dem Sensorkopf und der Messtechnik. Die passive Technologie macht ihn ideal für Schock- und Vibrationsmessungen in Bereichen, in denen konventionelle piezoelektrische und piezoresistive Beschleunigungssensoren Gefahren für Maschine und Mensch darstellen und den Betrieb beeinträchtigen können. Der optische Sensorkopf beinhaltet kein Metall. Die Glasfasern sind in einem 5mm dicken PTFE-Schlauch integriert und geschützt. Die standardmäßig verfügbaren optischen Kabellängen betragen 6m bis 15m. Der abgedichtete Durchführungsstecker beinhaltet die Optoelektronik und den Messumformer. Der Sensor bietet zwei Ausgänge, Beschleunigung und Weg, gleichzeitig.

„Faseroptische Beschleunigungssensoren“ kurz im Video erklärt

Weitere interessante Videos – von Sensoren bis zu Komplettlösungen zur Überwachung, Visualisierung und Messwerterfassung von Maschinenschwingungen oder Lagerzuständen finden Sie hier: YouTube-Channel @AVIBIAGmbH

Spezifikationen

Betrieb
Ausgang Beschleunigung
Empfindlichkeit bei 100 Hz	100 mV/g ±5 %
Vorspannung	+6 V DC
Frequenzbereich (-3dB)	10 bis 400 Hz
Ausgang Weg/Auslenkung
Empfindlichkeit bei 100Hz	10 mV/μm ±5 %
Vorspannung	+7,5 V DC
Frequenzbereich (-3dB)	20 bis 400 Hz
Ausgangswiderstand	100 Ω ±1 %
Messbereich	0 bis 40 g (1 mm Spitze-Spitze bei 100 Hz)
Resonanzfrequenz	> 600 Hz
Querempfindlichkeit	< 5 % bezogen auf die empfindliche Achse
Noise	< 3 mVrms Gesamtrauschen zwischen 20 und 400 Hz
Auflösung	< 1 μm Spitzenlast bei 100 Hz
Spannungsversorgung	+24 V DC ±20 %
Stromaufnahme	< 30m A
Umgebungsbedingungen
Temperaturbereich - Sensor
Betrieb	+20° bis +155 °C
Lagerung	-20° bis 155 °C
Temperaturbereich - Elektronik
Betrieb	0° bis 60 °C
Lagerung	-20° bis 85 °C
Beständigkeit gegen Überspannung	5 MV/m
Spannungsfestigkeit	65 kV für 1 Minute (50/60 Hz)
Betriebsdruck	500 kPa Wasserstoff (nur Sensorkopf)
Max. Stoßbeschleunigung	600 g, Dauer 1 ms
Magnetfeld	Max. 1 Tesla RMS bei 50(60) Hz
Elektrisches Feld	Max. 5 MV/m RMS bei 50(60) Hz
CE-Zertifizierung	In Übereinstimmung mit EN 61000-6-2 und EN 61000-6-3
EX-Zertifizierung (nur Typ M5)	Ex mb IIC T4

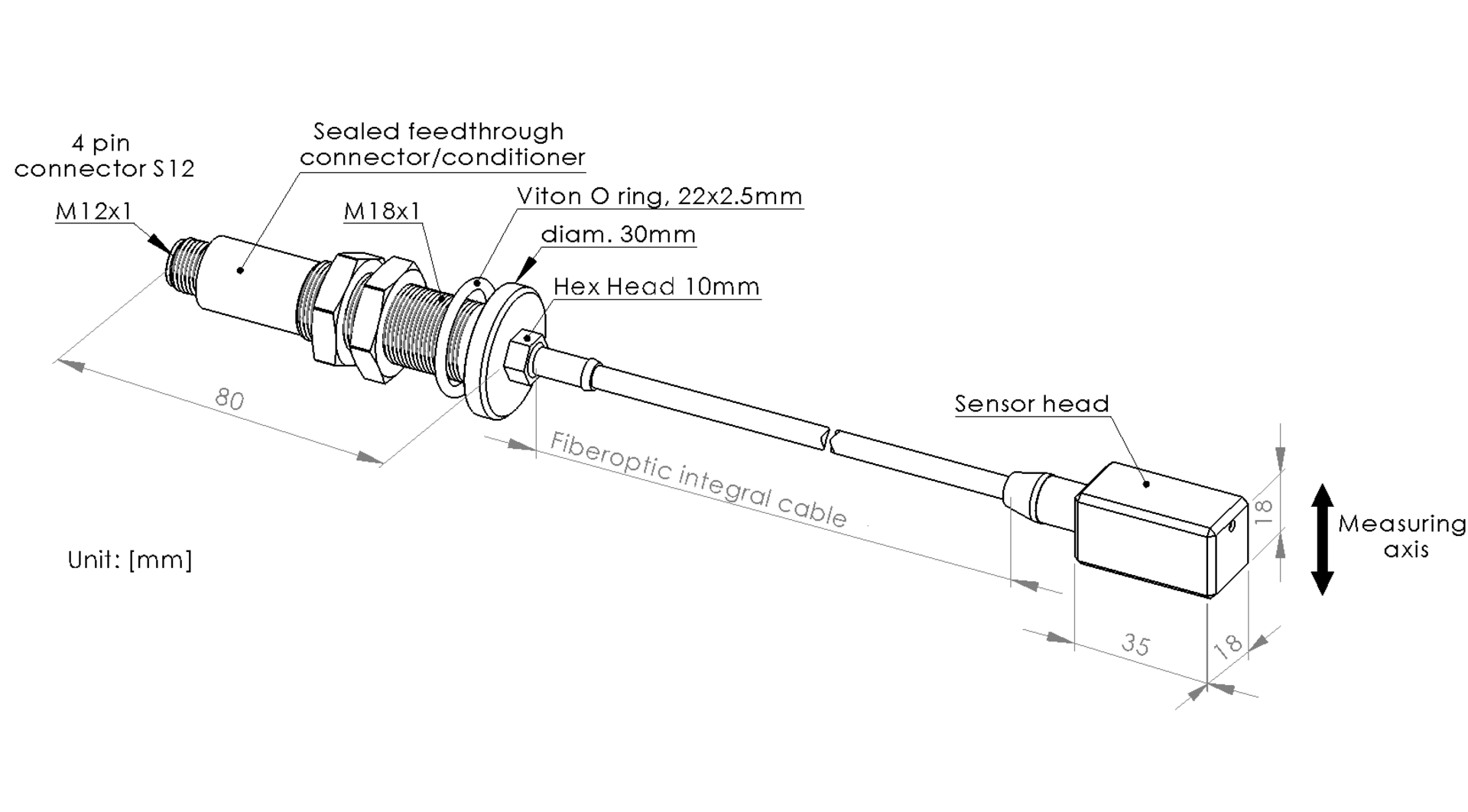

Abmessungen und Gewichte
Sensorkopfabmessungen	35 x 18 x 18 x 18 mm (L x B x H x H)
Gewicht des Sensorkopfes	30 g
Abgedichtete Durchführungsmaße	75 L x ø30 mm Gewinde: 45 L x M18x1x1
Abgedichtetes Durchführungsgewicht	130 g
Empfohlenes max. Anzugsdrehmoment	20 Nm
Integrierte Kabelabmessungen	10 m x ø 5 mm minimale Biegung: 80 mm Radius
