NVM - Mobiler Messkoffer für die Schwingungsanalyse und -diagnose

NVM - Flexible, mobile Schwingungsmessung für kritische Maschinen

Produktbezeichnung: NVM Messkoffer

Eigenschaften

Das Nomade Vibration Monitoring (NVM) System ist ein Messsystem um flexibel Schwingungen von unterschiedlichen Sensoren zu erfassen, die Messwerte online zum PC zu übertragen und dort zu analysieren. Ob für Diagnose- oder Wartungszwecke, ist NVM ein sehr hilfreiches und kostengünstiges Werkzeug für jede Industrie, die auf den bestmöglichen Zustand rotierender Maschinen angewiesen ist.

Mit dem NVM Koffer können unterschiedliche Sensoren erfasst werden:

1) Faseroptische Beschleunigungssensoren
2) Induktive Wellenschwingungssensoren (AC + DC Anteil)
3) IEPE Beschleunigungssensoren
4) Dynamische Drucksensoren

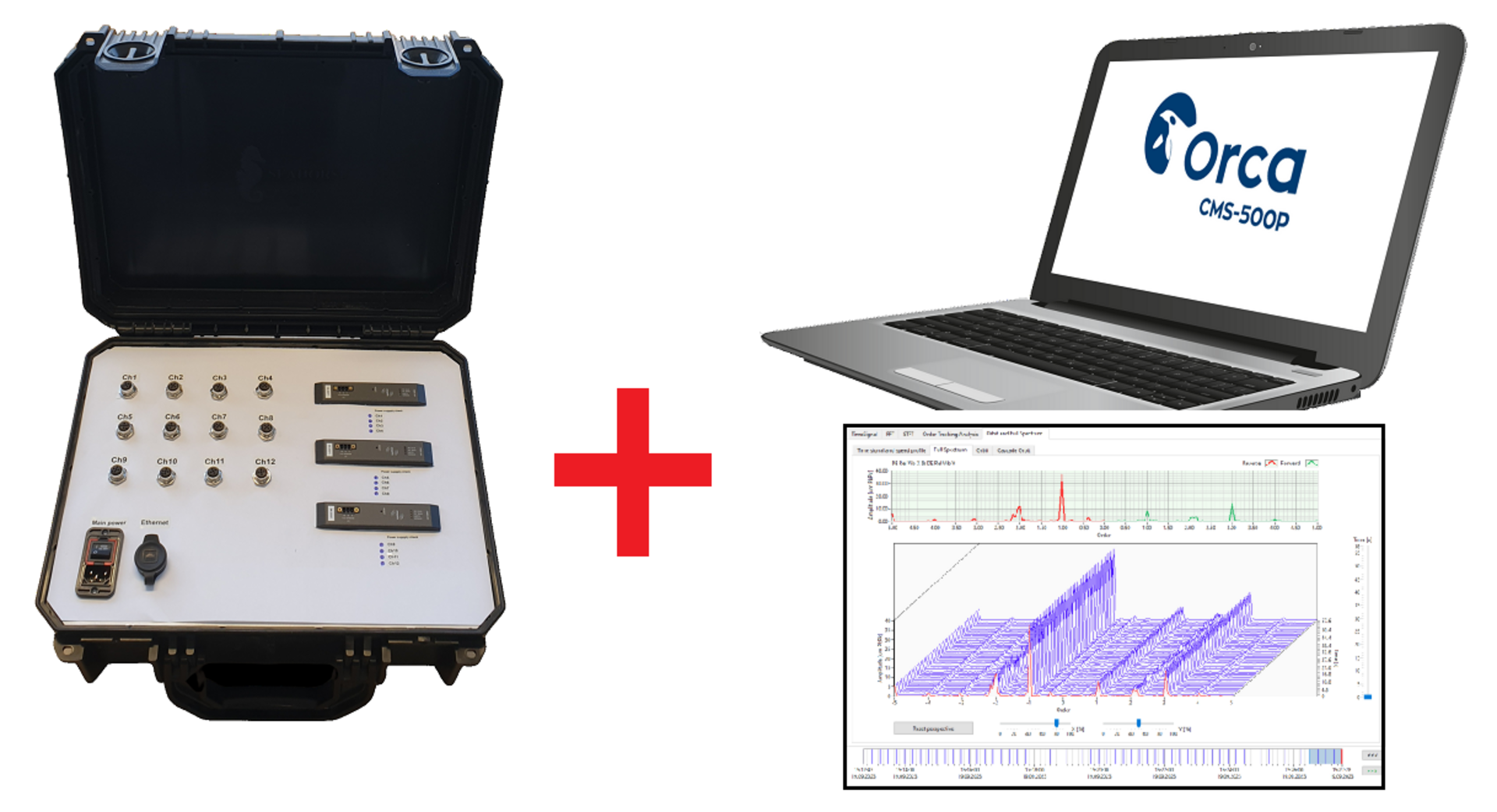

Mobile Messtechnik — mobiler NVM Messkoffer

Systemkomponenten

NVM Messkoffer bestehen aus 3 bis 6 PMM-305PLUS Geräten mit jeweils 4 Schwingungseingängen und der Schwingungsanalyseanalysesoftware ORCA CMS-500PLUS. Die Signaleingänge der PMM-305PLUS Geräte können Spannungen messen und IEPE Sensoren erfassen.

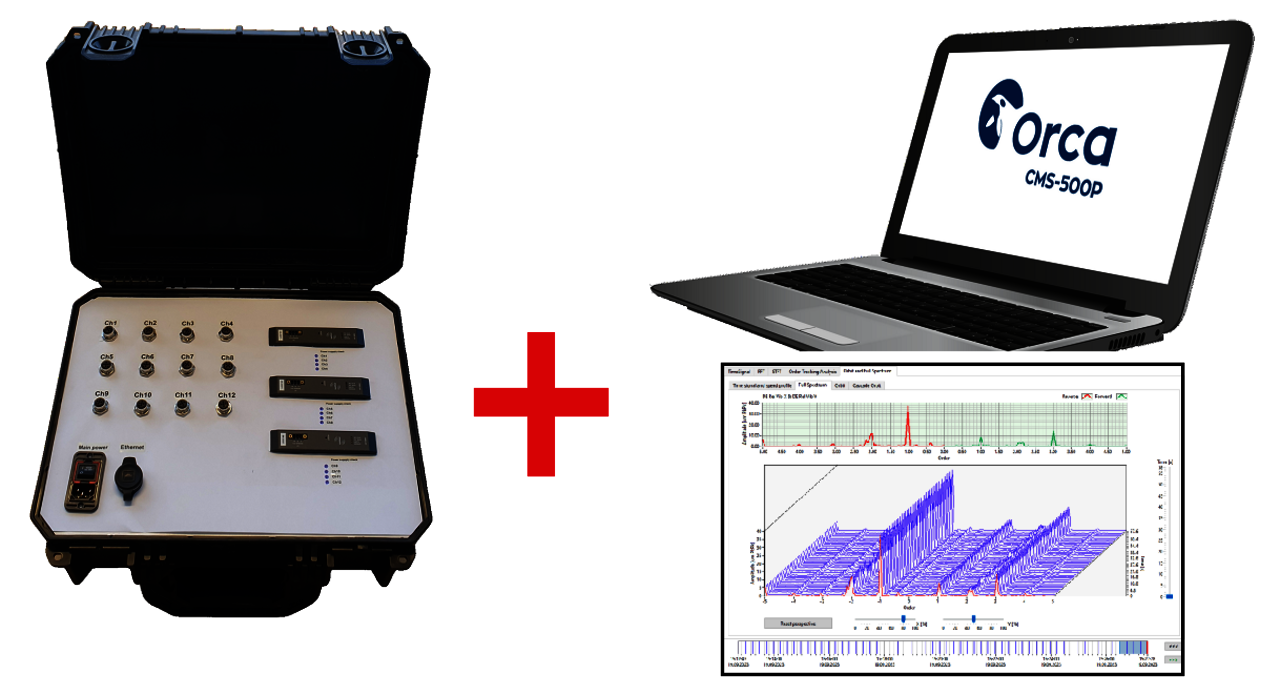

Alles komplett - Messgerät, Sensor, Schutzkoffer, PC-Anschlusskabel

• Robuste Mehrkanal-Fähigkeit: Mit 3-6 PMM-305PLUS-Einheiten des NVM-Systems können Sie bis zu 24 Kanäle gleichzeitig überwachen. Das Design jeder Einheit konzentriert sich auf Ausfallsicherheit und Präzision, um sicherzustellen, dass Ihre Daten nicht nur umfassend, sondern auch sicher gespeichert werden.

• Mühelose und sichere Konnektivität: Erleben Sie problemlose Sensoranschlüsse mit langlebigen M12-Steckverbindern, die für eine schnelle, sichere Befestigung und zuverlässige Langzeitleistung in jeder Umgebung ausgelegt sind.

• Zentralisierte Echtzeit-Datenübertragung: Eine einzige Ethernet-Verbindung vom Netzwerk-Switch zu Ihrem Notebook zentralisiert die Datenströme von allen Erfassungseinheiten. Dieses Design vereinfacht die Systemarchitektur, ohne die schnelle und zuverlässige Übertragung Ihrer Schwingungsdaten zu beeinträchtigen.

• Schneller Einsatz in jeder Umgebung: Das NVM-System kann an jedem beliebigen Ort schnell eingesetzt werden. In seinem tragbaren, robusten Gehäuse ist eine vollwertige Schwingungsüberwachungsstation mit der CMS-500P-Software untergebracht, die sofortige Datenvisualisierung liefert.

Funktionsweise

Schließen Sie einfach Ihre Sensoren an, starten Sie das System, und lassen Sie das NVM den Rest erledigen. Die PMM-305PLUS-Einheiten überwachen bis zu 12 Kanäle mit Schwingungsdaten, während die robuste CMS-500P-Software auf dem Laptop Ihnen in Echtzeit verwertbare Erkenntnisse liefert.

Minimierte Ausfallzeiten: Die frühzeitige Erkennung möglicher Probleme ermöglicht eine geplante Wartung anstelle von reaktiven Reparaturen.

Kosteneinsparungen: Die Vermeidung von Notabschaltungen spart Kosten für überstürzte Reparaturen und entgangene Einnahmen aufgrund von Betriebsausfällen.

Anwendungsbeispiel

On-The-Fly-Endwinding-Diagnose mit FAS-200-Sensoren Herausforderung: Um unerwartete Generatorausfälle zu vermeiden, benötigt ein Energieversorgungsunternehmen eine schnelle und zuverlässige Diagnose der Generator-Endwindungen.

Lösung

Mit dem Nomade Vibration Monitoring-System können Techniker schnell eine Verbindung zu den vorinstallierten FAS-200-Sensoren an den Endwicklungen des Generators herstellen. Diese Mobilität und die einfache Einrichtung ermöglichen eine sofortige Vor-Ort-Diagnose und Echtzeit-Analyse, um Probleme zu erkennen, bevor sie kritisch werden.

Ergebnis

Das Team erkennt frühzeitige Anzeichen von Verschleiß, plant rechtzeitige Wartungsarbeiten und vermeidet kostspielige ungeplante Ausfälle, um eine unterbrechungsfreie Stromerzeugung zu gewährleisten.
