AVVMSet - Mobiles Auswuchten im Betriebszustand

Alles zum mobilen Auswuchten - Software und Hardware - in einem Koffer

Produktbezeichnung: AV-VM-Set-01

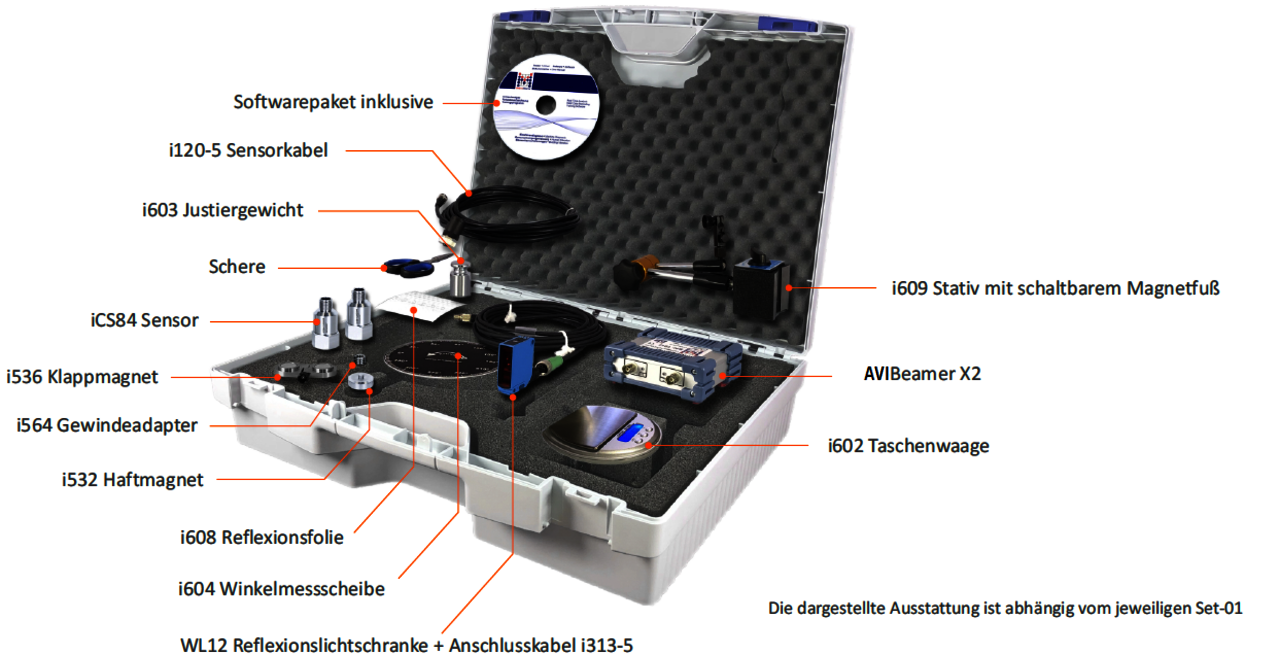

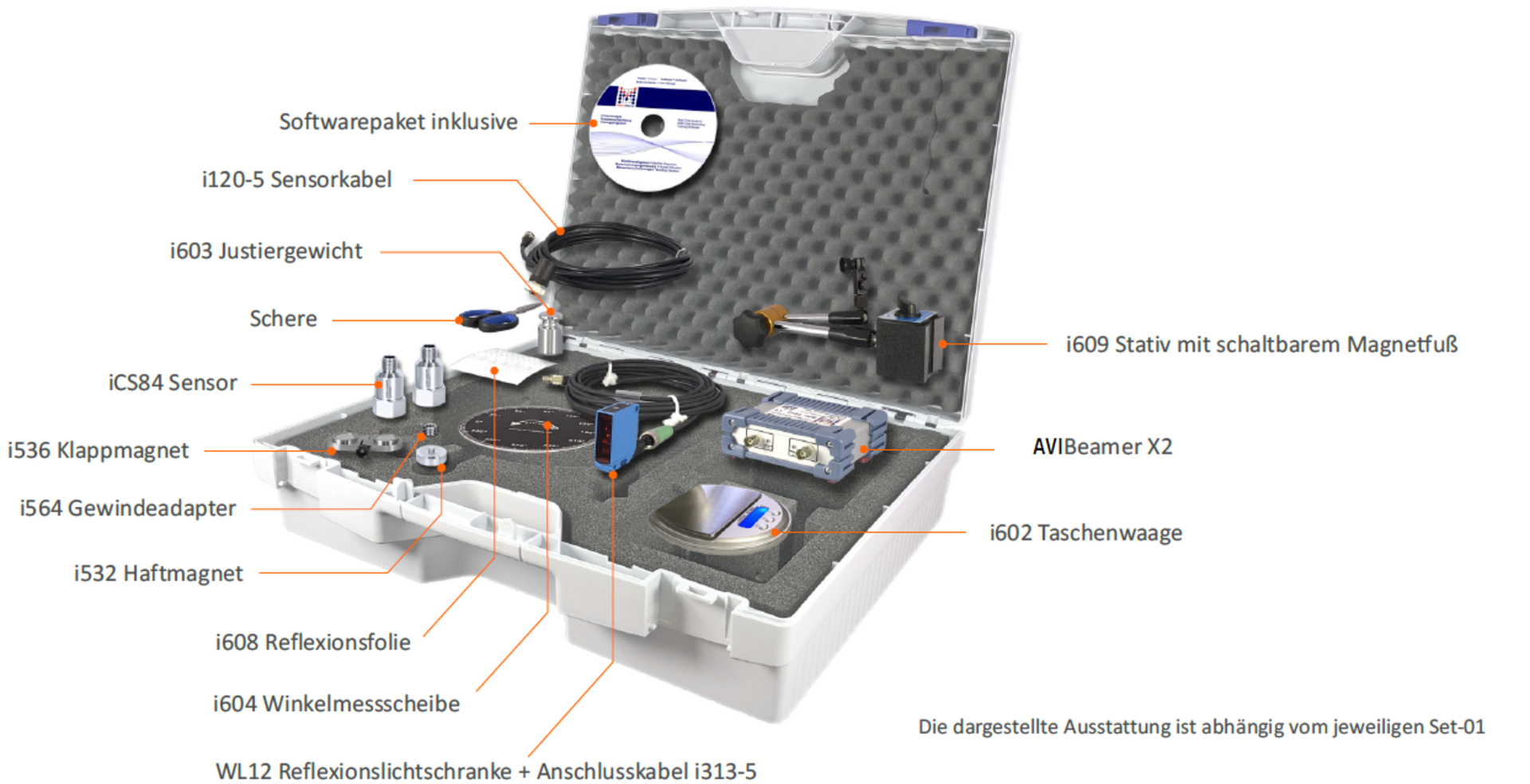

Im AV-VMSet-01 finden Sie im praktischen Koffer alles, was Sie für das Ein- bzw. Zwei-Ebenen-Auswuchten benötigen. Ein umständliches Zusammenstellen benötigter Einzelkomponenten entfällt. Ein Ausbau des Systems durch weitere Software- Instrumente, z.B. zur Frequenz- oder Hochlaufanalyse ist jederzeit möglich. Neue Hardware-Komponenten sind dafür nicht erforderlich.

Das System erfordert einen Rechner/Notebook um die Software AVIBalancer auszuführen. Die Messwerterfassung der Beschleunigungssensoren erfolgt mittel AVIBeamer Hardware die über USB mit dem Rechner verbunden wird.

Anwendung

Die Messkoffer werden zur Reduktion von Schwingungen eingesetzt. Rotierende Teile in Antrieben, Getrieben, Pumpen, Lüftern und vielen anderen technischen Erzeugnissen verursachen Schwingungen. Diese Schwingungen müssen oft reduziert werden, um durch ruhigen Lauf Produktqualität und Lebensdauer zu erhöhen.

Die AVIBalancer Software erlaubt eine zielgerichtete Reduktion der Schwingungen durch Auswuchten. Sowohl scheibenförmige als auch axial ausgedehnte Rotoren können zielsicher und zügig ausgewuchtet werden. Die AVIBalancer unterstützen dabei das Auswuchten im Betriebszustand. Der Rotor wird vorteilhaft direkt im eingebauten Zustand ausgewuchtet. So werden aufwendige Demontagearbeiten und der zeitraubende Transport eines Rotors zu einer Auswuchtmaschine eingespart.

In vielen Fällen kann auch nur durch eine Auswuchtung des fertig montierten Rotors mit allen Anbauteilen ein zufriedenstellendes Laufverhalten erreicht werden.

Eigenschaften

Die AVIBalancer Software führt den Anwender durch den Auswuchtvorgang, so dass die Unwucht und damit die entstehenden Schwingungen zielgerichtet verringert werden.

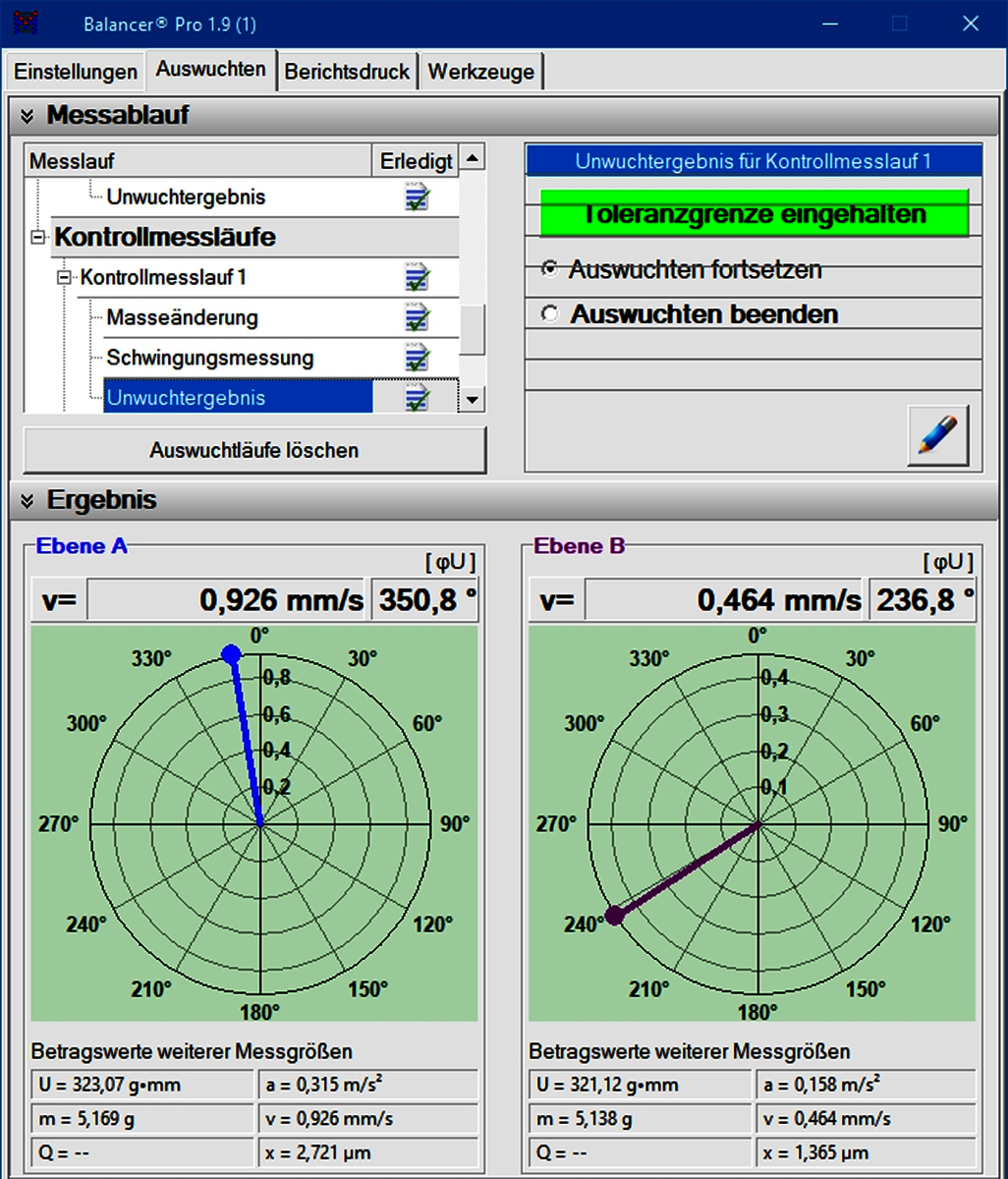

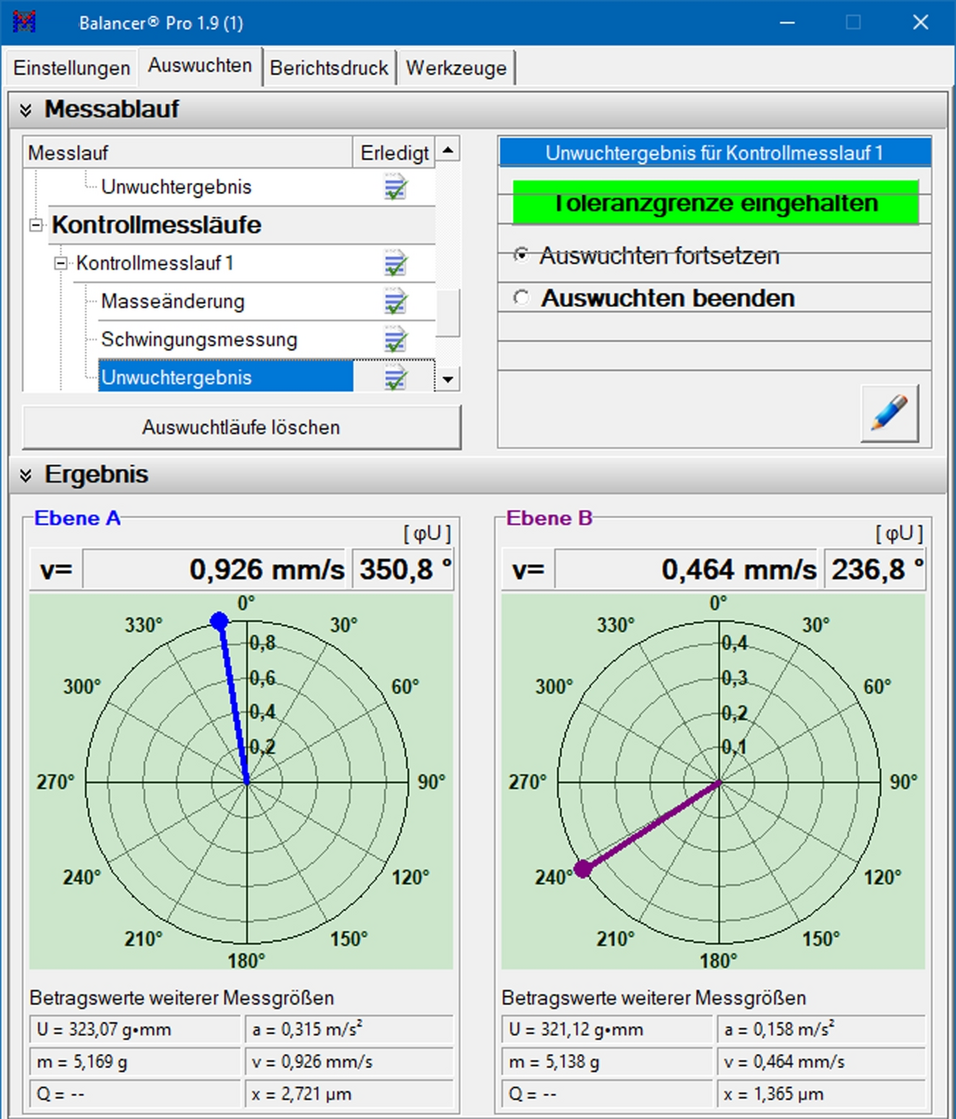

Klar gegliedert werden die wichtigsten Daten zum Rotor abgefragt und dann zur Messtafel gewechselt. Hier wird die Auswuchtprozedur in einzelnen Schritten präsentiert, welche einfach abzuarbeiten sind. Die im Messkoffer enthaltene AVIBalancer Pro Software bietet für Rotoren mit veränderlicher Drehzahl die Analyse der optimalen Auswuchtdrehzahl und bewahrt den Anwender vor dem Auswuchten bei resonanten Drehzahlen.

Durch die automatischen Drehzahlkontrolle werden die Schwingungsvektoren mit hoher Güte eingelesen und die Unwucht errechnet. Dabei bietet die AVIBalancer Pro Software bereits Vorschläge für die Testmasse an. Nach der Unwucht-Berechnung werden klare Vorschläge zum Ausgleich gegeben, wobei der Anwender abweichen kann. In einer Grafik wird die Auswirkung der Abweichung schon vor der Messung angezeigt.

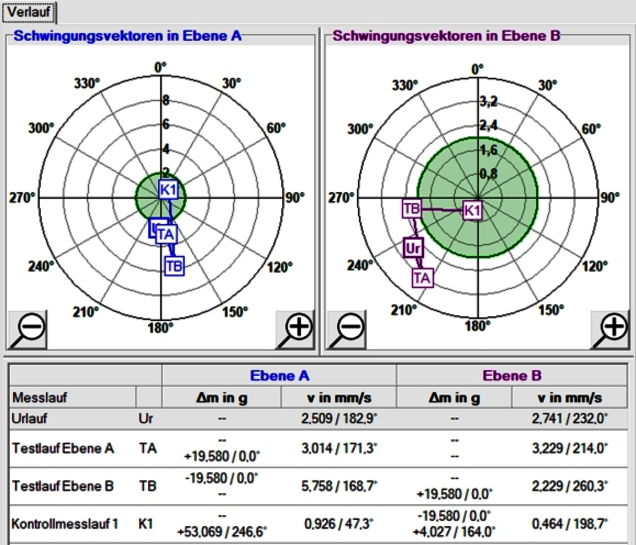

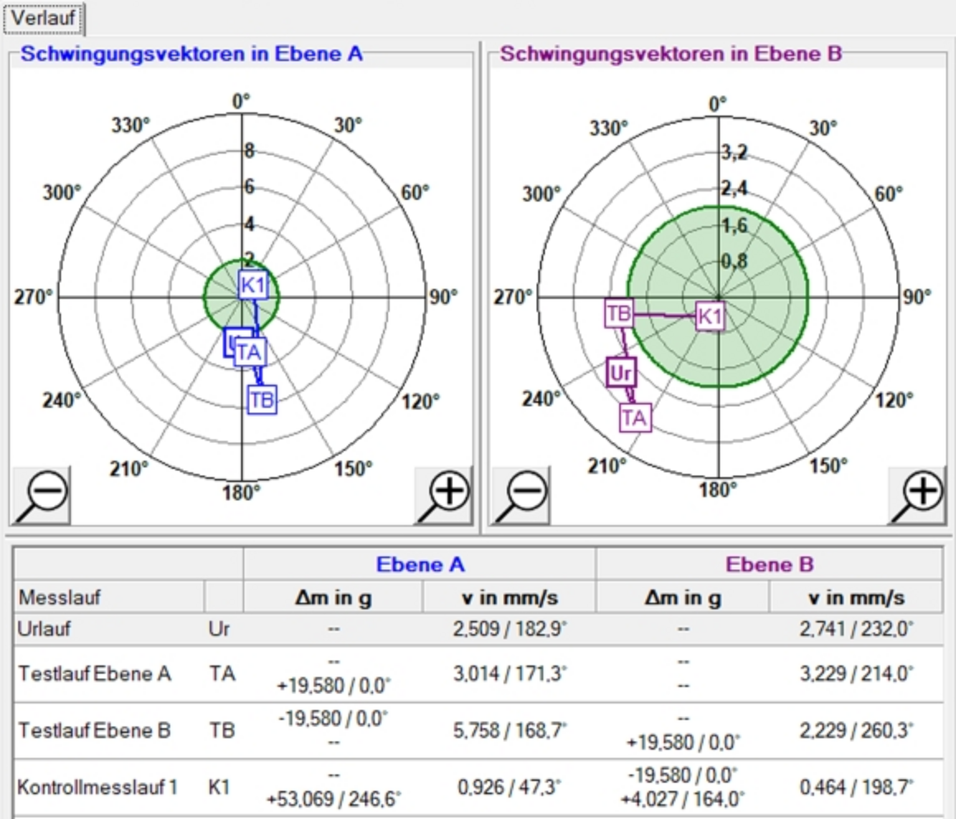

Die AVIBalancer Pro Software beherrscht zudem die kontinuierliche Verbesserung der Einflusskoeffizienten, zeigt sowohl die Einzelvektoren einer jeden Umdrehung an und auch den Verlauf der Schwingungsvektoren über alle Messläufe. Messläufe lassen sich speichern und zurückladen. Dadurch lässt sich ein Auswuchtvorgang unterbrechen und zu einem späteren Zeitpunkt fortsetzen.
