Portables Schwingungsmessgerät (ohne Analysesoftware)

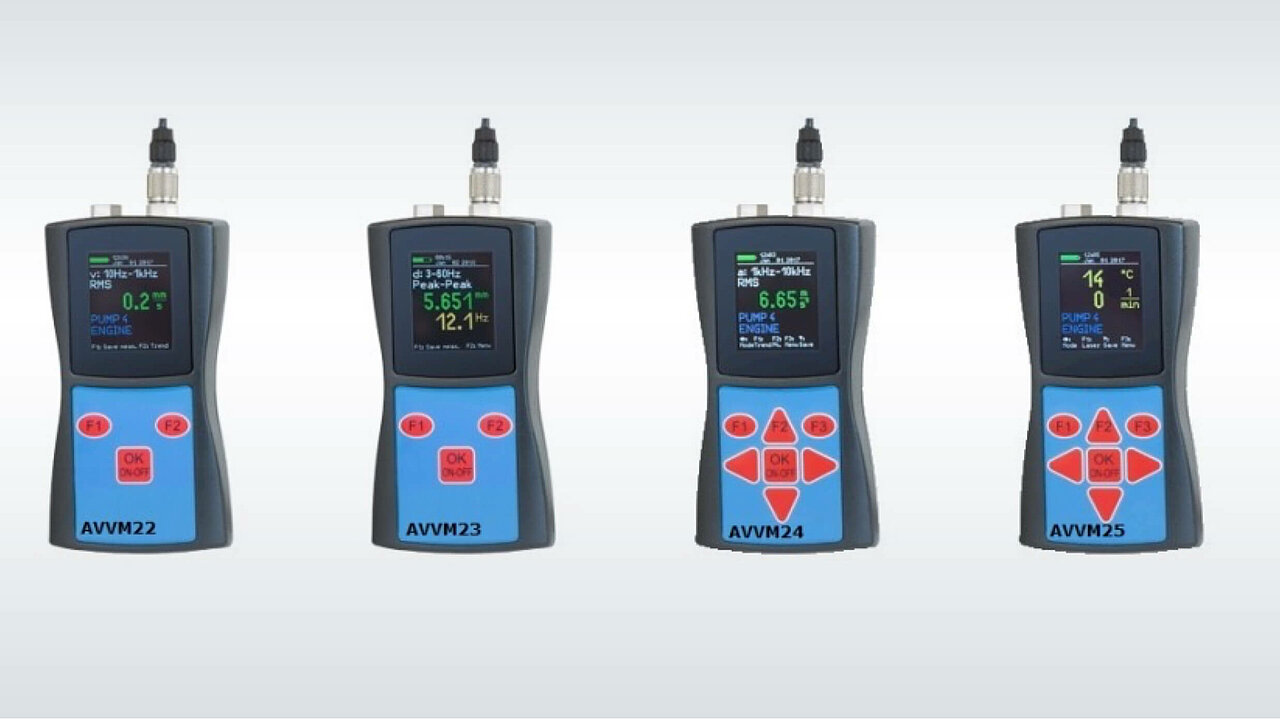

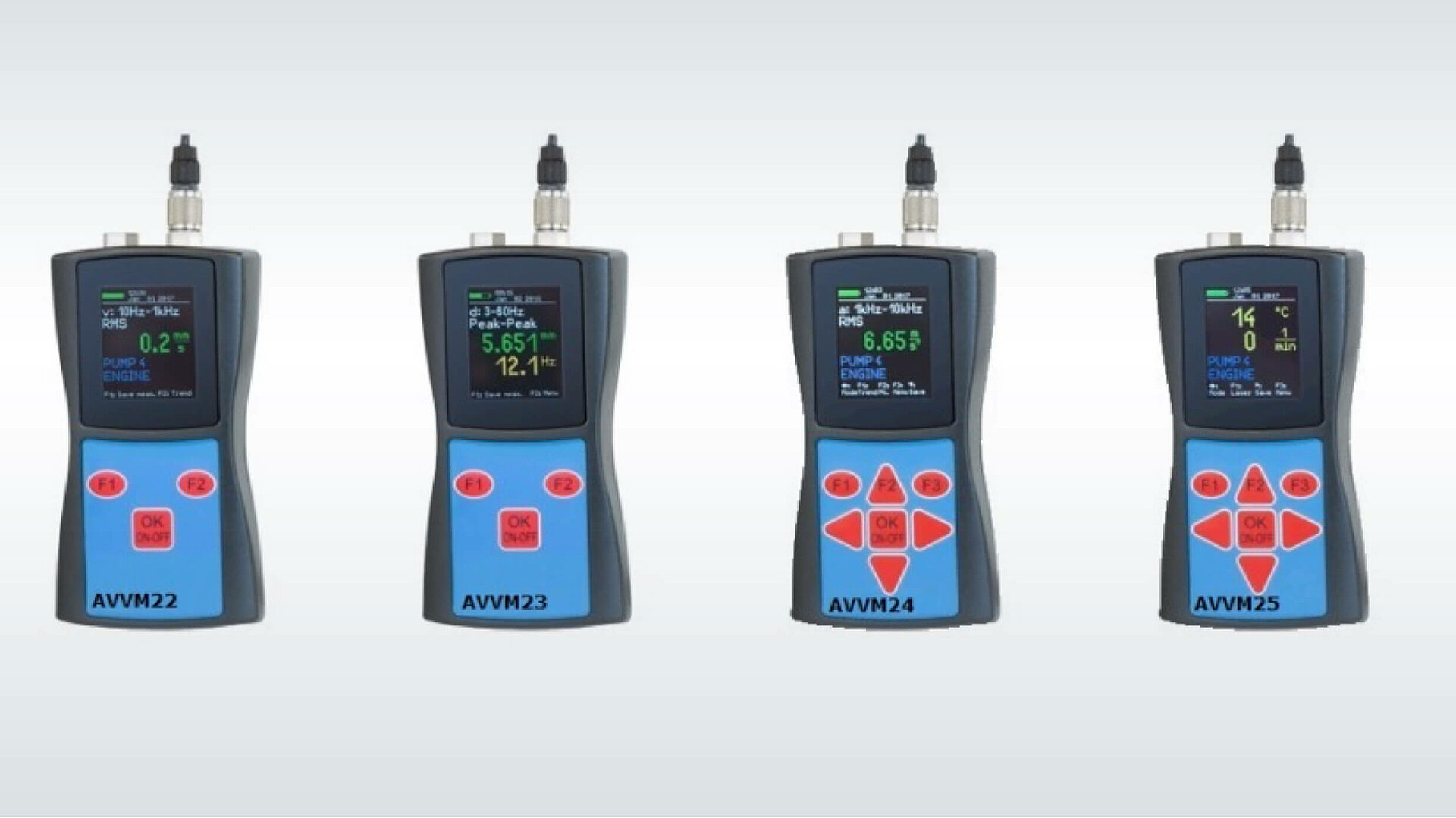

Produktbezeichnung: AVVM22, AVVM23, AVVM24 und AVVM25

Eigenschaften

  • Maschinenüberwachung nach ISO 10816, Wälzlagerüberwachung nach VDI 3832 etc.
  • Berührungslose Drehzahlmessung und Temperaturmessung
  • Messung von Beschleunigung, Geschwindigkeit und Weg (Effektivwert, Spitzenwert und Scheitelfaktor)

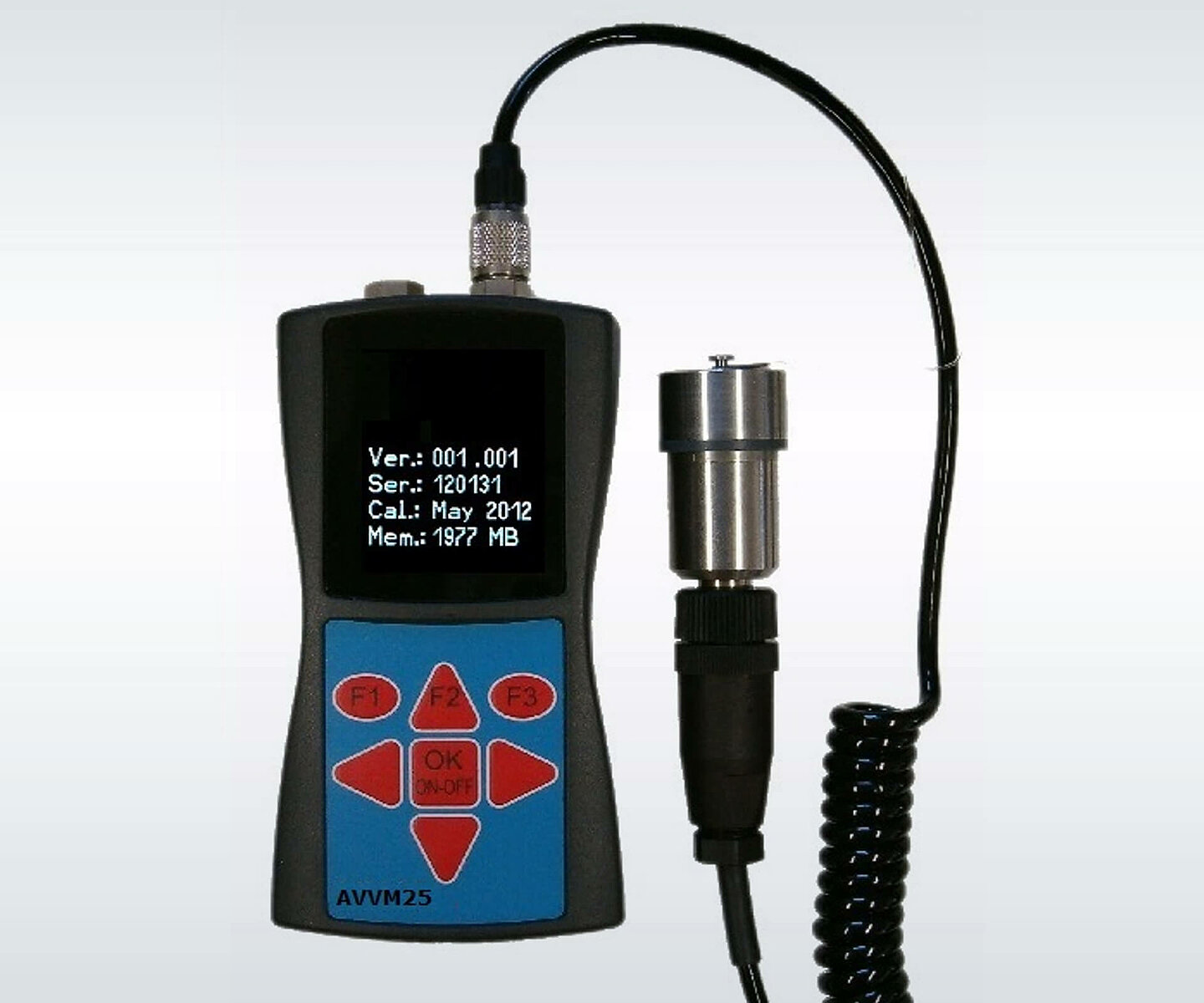

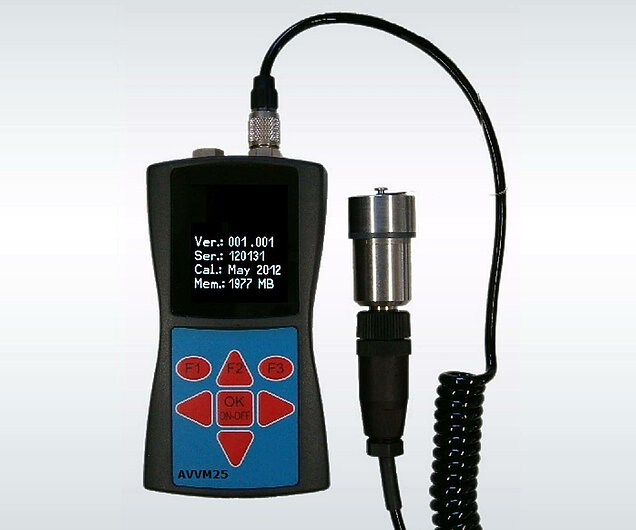

  • Externer Präzisions-Scherbeschleunigungsaufnehmer mit Haftmagnet,
  • eingebautes Infrarotthermometer und Reflexlichtschranke zur Drehzahlmessung mit Laserpointer
  • Automatische Messstellenerkennung über den Sensorfuß mit elektronischen ID-Messpunkten
  • Grafische Trendanzeige
  • Spektralanalyse (FFT) für Beschleunigung und Geschwindigkeit
  • Speicher für 16.000 Messwerte, USB-Interface
  • PC-Software zur Messpunktverwaltung nach MIMOSA-Konvention (ISO 13373-1)
  • Einfachste Bedienung - kein geschultes Personal erforderlich
  • Brillante, stromsparende OLED-Farbanzeige
  • Handliches Taschenformat, preiswerte AAA-Batterien oder Akkus

„Handgerät zur Schwingungsmessung AVVM“ kurz im Video erklärt

Weitere interessante Videos – von Sensoren bis zu Komplettlösungen zur Überwachung, Visualisierung und Messwerterfassung von Maschinenschwingungen oder Lagerzuständen finden Sie hier: YouTube-Channel @AVIBIAGmbH

Technische Daten

MessgerätAVVM22AVVM23AVVM24AVVM25
Schwingbeschleunigung

0,1–240 mm/s2; 0,2–10.000 Hz;

3–1.000 Hz, 1–10 kHz

0,1–240 mm/s2; 0,2–10.000 Hz;

3–1.000 Hz, 1–10 kHz

Schwinggeschwindigkeit

0,1–1.000 mm/s;

10–1.000 Hz

0,1–1.000 mm/s;

2–100 Hz; 10–1.000 Hz

0,1–1.000 mm/s;

2–1.000 Hz; 10–1.000 Hz

0,1–1.000 mm/s;

2–1.000 Hz; 10–1.000 Hz

Schwingweg

0,01–60 mm;

3–60 Hz; 3–200 Hz

0,01–60 mm;

5–200 Hz

0,01–60 mm;

5–200 Hz

K(t)-Wälzlager-Diagnosekennzahl

1–10 kHz; mit Speicher für 1.600 Startwerte (Eff. / Spitze)

Effektivwert-/Spitzenwertmessungja/neinja/ja (Spitze-Spitze)ja/jaja/ja
Scheitelfaktormessungja
Messgenauigkeit (Schwingung)±5 % ± 2 Digits±5 % ± 2 Digits±5 % ± 2 Digits±5 % ± 2 Digits
Drehzahlmessung1–9.999 U/min; optisch
Temperaturmessung–40 bis 125 °C ± 2 K; infrarot
Frequenzanalyse512-Linien-FFT im Hintergrund zur Anzeige der Hauptfrequenz (keine Anzeige des Spektrums)125-Linien-Spektrum; Beschleunigung/Geschwindigkeit; 10 Frequenzbereiche 11,5–11.712 Hz
Kopfhöreranschluss3,5 mm über Adapter VM2x-HP; Lautstärke
Schwingungstrendgrafische Anzeige des Zeitverlaufs der gespeicherten Schwingwerte einer Messstelle (nur mit VMID)
Messwertspeicher16.000 Werte; USB-Schnittstelle; optionale PC-Software zur Messdaten- und Messstellenverwaltung
AnzeigeOLED-Grafikanzeige; farbig; 128 x 160 Pixel
Spannungsversorgung3x LR03 / HR03 / AAA-Batterien oder NiMH-Akkus; Betriebsdauer 8–12 h; USB-Versorgung
Arbeitstemperaturbereich–20 bis 60 °C, < 95 % Luftfeuchte ohne Kondensation
Abmessungen, Masse125 x 65 x 27 mm; 140 g, mit Batterien und ohne Sensor
Beschleunigungsaufnehmer
TypPiezoelektrischer Scher-Beschleunigungsaufnehmer mit Low-Power-IEPE-Ausgang; M12-Anschluss, integrierter Befestigungsmagnet und VMID-Leskontakt im Boden
Nennempfindlichkeit3,5 mV/ms-2
Querempfindlichkeit< 5 %
Abmessungen, MasseØ 21; Höhe 34 mm (ohne Stecker); 53 g
Arbeitstemperaturbereich–20 bis 80 °C
SensorkabelSpiralkabel, gestreckte Länge ca. 1,6 m, Ø 4 mm
VMID-Messstellenerkennungdigital; einmalige 16-stellige Hexadezimalzahl; Auslesen über Sensorfuß; Edelstahlgehäuse Ø 25 mm, Höhe 15 mm, 45 g; Montage mit Zweikomponenten-Epoxidharzkleber;
Zubehör

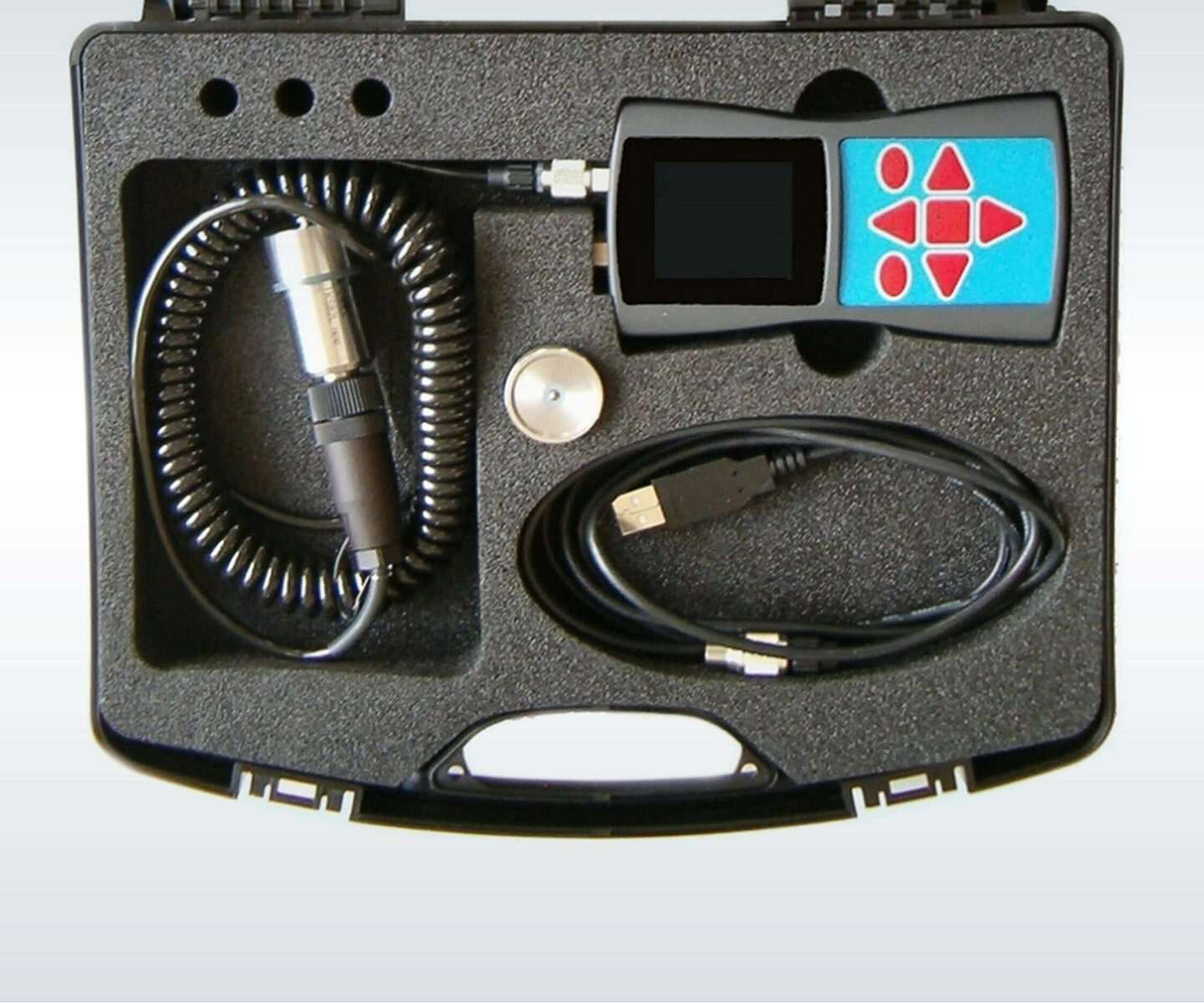

StandardzubehörMessgerät, Schwingungssensor mit Spiralkabel, USB-Kabel, Bedienungsanleitung, Kunststoffkoffer
Optionales ZubehörPC Software VM2x Measurement Data Base,  ID-Messpunkte, Sensor-Tastspitze
