Skalierbare und mobile Messwerterfassung für Prüfstand und Unterwegs
Produktbezeichnung: AVIBeamer/AVIMatrix
Systemaufbau
1) Piezoelektrische IEPE Sensoren, oder Spannungen
2) Ein oder mehrere AVIBeamer werden am USB Eingang des PCs angeschlossen. Der PC versorgt die AVIBeamer mit Energie.
3) Die Software-Instrumente arbeiten alle zeitgleich auf dem PC. Sie kombinieren die Instrumente nach Belieben.
4) Ereignismelder bieten die Möglichkeit, Meldungen oder andere Ereignisse aus Instrumenten abzusetzen
Softwaremodul AVIMeter
- Amplitudenwert als fünfstelliger Zahlenwert
- Anzeige wählbar zwischen Schwingbeschleunigung, Schwinggeschwindigkeit und Schwingweg
- Effektivwert, positiver, negativer und betragsmäßiger Spitzenwert, Momentanwert
- Mittelwertbildung
- Drehzahlmessung mit Reflexlichtschranke (nur AVIMeter Pro)
- Hauptfrequenzmessung (nur AVIMeter Pro)
- Ordnungskennwerte bei Drehfrequenz oder deren Vielfachen (nur AVIMeter Pro)
- Schallpegelmessung mit A- und C-Bewertung, Lärmdosismessung (nur AVIMeter Pro)
- Klirrfaktormessung (nur AVIMeter Pro)
- Mittels Klonfunktion können bis zu vier AVIMeter
- mit unterschiedlichen Einstellungen gleichzeitig messen
- Offline-Messung möglich
| Hochpassfilter | 0,1 bis 39.990 Hz* (0,3 bis 1.990 Hz)**; 4/16/64 Pole |
| Tiefpassfilter | 1 bis 40.000 Hz* (10 bis 2.000 Hz)**; 4/16/64 Pole |
Softwaremodul AVIScope
- Darstellung des Zeitverlaufs von transienten Signalen der Schwingbeschleunigung
- AVIScope zeigt auch den Zeitverlauf von Schwinggeschwindigkeit und Schwingweg an
- Gut geeignet für die Untersuchung von Stoßvorgängen und für Fallversuche
- Speichertiefe für 110 s Posttrigger- und 1 s Pretrigger-Echtzeitaufzeichnung
- Zwei Messcursoren
- Exportfunktion zur Weiterverarbeitung der Messergebnisse als Grafik oder Text
- Bis zu vier Signale in einem Fenster
- Messung der Abklingzeit
- Messung von HIC (Head Injury Criterion)
- AVIScope kann eine Frequenzanalyse in AVIAnalyzer triggern
- Externe Meldegeräte
- Offline-Messung möglich
| Triggermodi | freilaufend, wiederholend, einmalig, positive/negative Flanke, Pegel frei wählbar |
| Zeitachse | 1–10.000 ms; Auflösung 0,1 ms |
Softwaremodul AVILogger
- Speichert Messwerte im Binär- oder Textformat zur Weiterverarbeitung mit anderer Software
- Amplitudenanzeige als Balkenanzeige und Zahlenwert
- Aufzeichnung des Amplitudenverlaufes bei Grenzwertüberschreitung
- Einstellbare Alarmverzögerung
- Vor- und Nachtriggerung
- Aufzeichnung der Schwingbeschleunigung
- AVILogger Pro misst auch Schwinggeschwindigkeit und Schwingweg
- Effektivwert, positiver, negativer und betragsmäßiger Spitzenwert, Momentanwert
- Bis zu vier Signale in einem Fenster
- Externe Meldegeräte
- Offline-Messung möglich
| Hochpassfilter | 0,1 bis 39.990* (0,3 bis 1.990 Hz)**; 4/16/64 Pole |
| Tiefpassfilter | 1 bis 40.000* (10 bis 20.000 Hz)**; 4/16/64 Pole |
| Aufzeichnungsschwellen | Maximal- und Minimalwert |
| Aufzeichnungsverzögerung | 0 bis 3.600 Sekunden |
| Vortrigger | 0 bis 30 Sekunden |
| Nachtrigger | 0 bis 24 Stunden |
| Aufzeichnungsgeschwindigkeiten | 1 bis 96.000*(10.000)** Werte je Sekunde |
Softwaremodul AVIPlotter
- Pegelverlauf der Schwingbeschleunigung
- AVIPlotter Pro zeichnet auch die Schwinggeschwindigkeit und den Schwingweg auf
- Effektivwert, positiver, negativer und betragsmäßiger Spitzenwert, langsamer Momentanwert
- Zwei Zeitachsen: Uhrzeit und Zeit seit Aufzeichnungsbegin
- Bis zu vier Signale in einem Fenster
- Mittels Klonfunktion können bis zu vier AVIPlotter mit unterschiedlichen Einstellungen gleichzeitig aufzeichnen
- Externe Meldegeräte
- Offline-Messung möglich
Softwaremodul AVIAnalyzer
- Berechnet das Spektrum der Schwingbeschleunigung
- AVIAnalyzer Pro berechnet auch Spektren der Schwinggeschwindigkeit und des Schwingwegs
- Hüllkurvenanalyse mit AVIAnalyzer Pro zur Diagnose von Wälzlagerschäden
- Messung der spektralen Leistungsdichte (PSD) mit AVIAnalyzer Pro
- Frei konfigurierbare Grenzwertkurve mit Alarmfunktion
- Effektivwert- und Spitzenwertspektrum
- Zwei Cursoren zur Anzeige der Frequenz und Amplitude mit Einrastfunktion
- AVIAnalyzer lässt sich durch AVIScope triggern
- Bis zu vier Signale in einem Fenster
- Mittels Klonfunktion können bis zu vier AVIAnalyzer mit unterschiedlichen Einstellungen gleichzeitig messen
- Externe Meldegeräte
- Offline-Messung möglich
| X-Achse | Frequenz, Drehzahl |
| Y-Achse | Spitzenwert, Effektivwert, Phase |
| Frequenzbereich | 0,3 bis 2.000 Hz mit AVM302 0,1–40.000 Hz mit AVM 312 |
| Frequenzauflösung | bis 0,01 Hz |
| Linienzahl | bis zu 524.288 |
| Fensterfunktionen | Rechteck, Bartlett, Blackman, Hamming, Hann, Flattop |
| Überlappung | 0–99 % |
| Marker (Wälzlagerdiagnose, nur AVIAnalyzer) | Innen-, Außenring, Käfig, Walzkörper, WK Ringkontakt, Seitenbänder, Harmonische (Datenbakn mit > 20.000 Lagern integriert) |

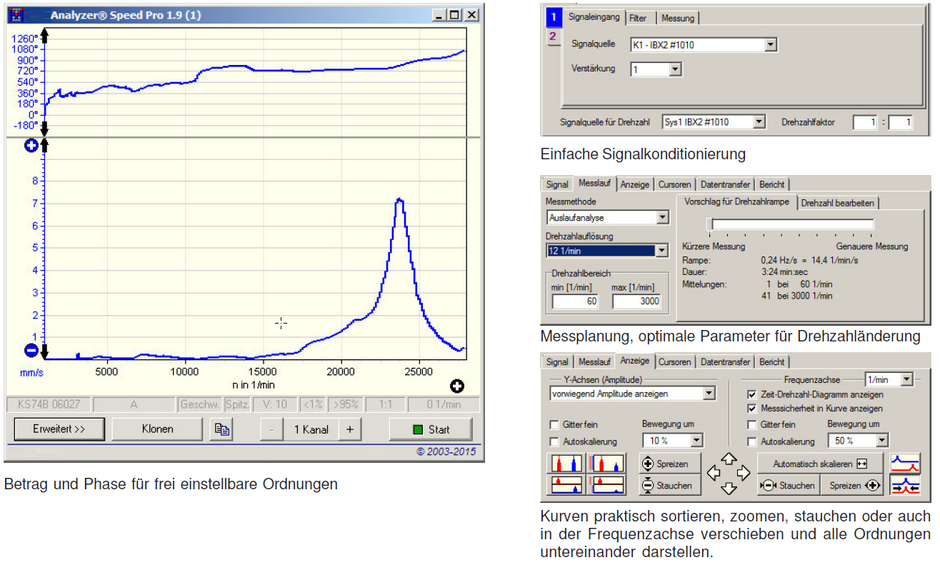

Softwaremodul AVIAnalyzer Speed
- Ordnungsselektive Filterung
- breitbandige Kennwerte über die Drehzahl darstellen
- Bandpassfilterung
- Amplituden und Phasenauswertung
- Ordnungsanalyse

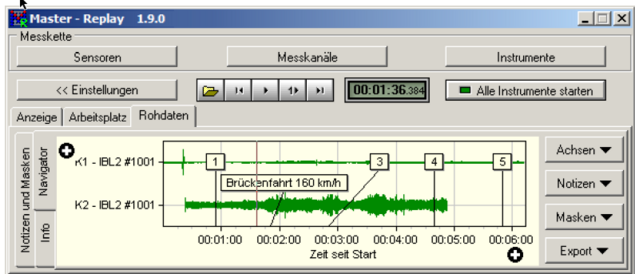

Globale Optionen - AVIMaster Replay
IDS2ASC und IDS2BIN – Exportfunktionen
Möchten Sie die Rohdaten mit eigener Software analysieren, dann empfiehlt sich der Einsatz der Option IDS2ASC oder IDS2BIN. Das native IDS Format für den AVIMaster Replay enthält neben den Rohdaten noch viele weitere Informationen, wie z.B. damals aktuelle Ortszeit, Ihre Bemerkungen usw. Mit der Option IDS2ASC extrahiert der AVIMaster Replay daraus die reinen Messdaten und legt sie im ASCII Textformat ab. Nun können die Daten mit einem beliebigen Texteditor eingesehen oder mit eigener Software weiterverarbeitet werden. Die Option IDS2BIN exportiert die Messdaten dagegen im Binärformat, was kompaktere Dateien ermöglicht als beim Textexport.
FRep - Free Replay
Die komplette Offline-Analyse mit dem AVIMaster Replay ist für Sie ohne Aufpreis nutzbar, wenn zur Analysezeit die gleichen AVIBeamer am PC angeschlossen sind wie zur Messzeit. Mit Free Replay ist das nicht notwendig. Sie können die Dateien mit den Rohdaten versenden, der Empfänger lädt sich kostenfrei AVIMatrix herunter und kann die Rohdaten analysieren. So erreichen Sie eine hervorragende Teamarbeit zwischen Messpersonal vor Ort und Analysemannschaft im Stammbetrieb. Free Replay heißt: Beliebig viele Personen können an beliebigen Orten zu beliebigen Zeiten die aufgezeichneten Rohdaten im AVIMaster Replay wiedergeben und analysieren. Ohne ein Cent in Messtechnik investieren zu müssen. So multiplizieren Sie die Möglichkeiten von AVIMatrix. Für die Analyse stehen genau die Instrumente zur Verfügung, die zum Zeitpunkt der Datenaufzeichnung freigeschaltet waren.
Technische Daten AVIBeamer
EPE-/USB-Konverter | AVIBeamer |
Eingänge | 2 IEPE; 1 Digitaltrigger, 2 DC-Eingänge, 1 Mikrofon |
Ausgänge | USB2.0; AC-Ausgang |
Frequenzbereich | 0,1 bis 40.000 Hz (Abtastrate pro Kanal 96kHz) |
Eingangsbereiche | ±8.000 mV, ±800 mV, ±80 mV, ±8 mV |
Messfehler | < 2 % |
A/D-Wandlung | 24 Bit; 96 kHz pro Kanal |
Sie möchten mehr erfahren?
Gerne. Vereinbaren Sie Ihren persönlichen Beratungstermin mit Andreas Berenz.
