Web-Visualisierung (SCADA) und Trends mit integriertem Gateway

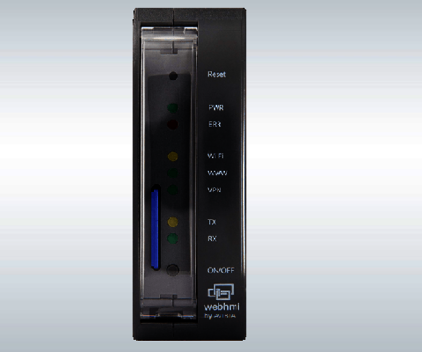

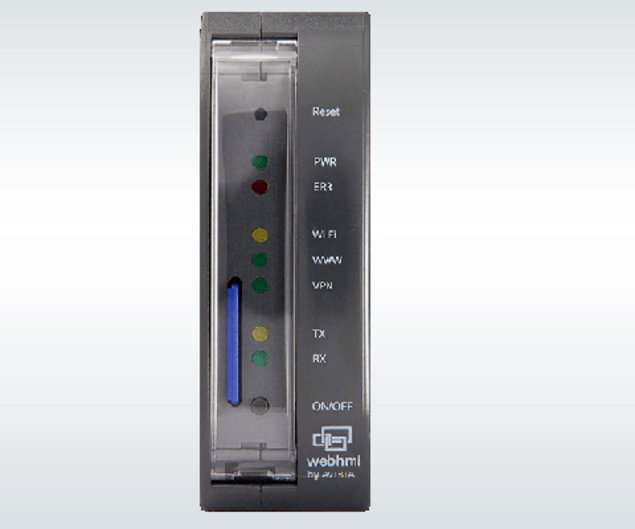

Produktbezeichnung: WebHMI

Eigenschaften

WebHMI – Multiprotokoll Interface , Web-SCADA, IoT Gateway und Datenlogger in einem

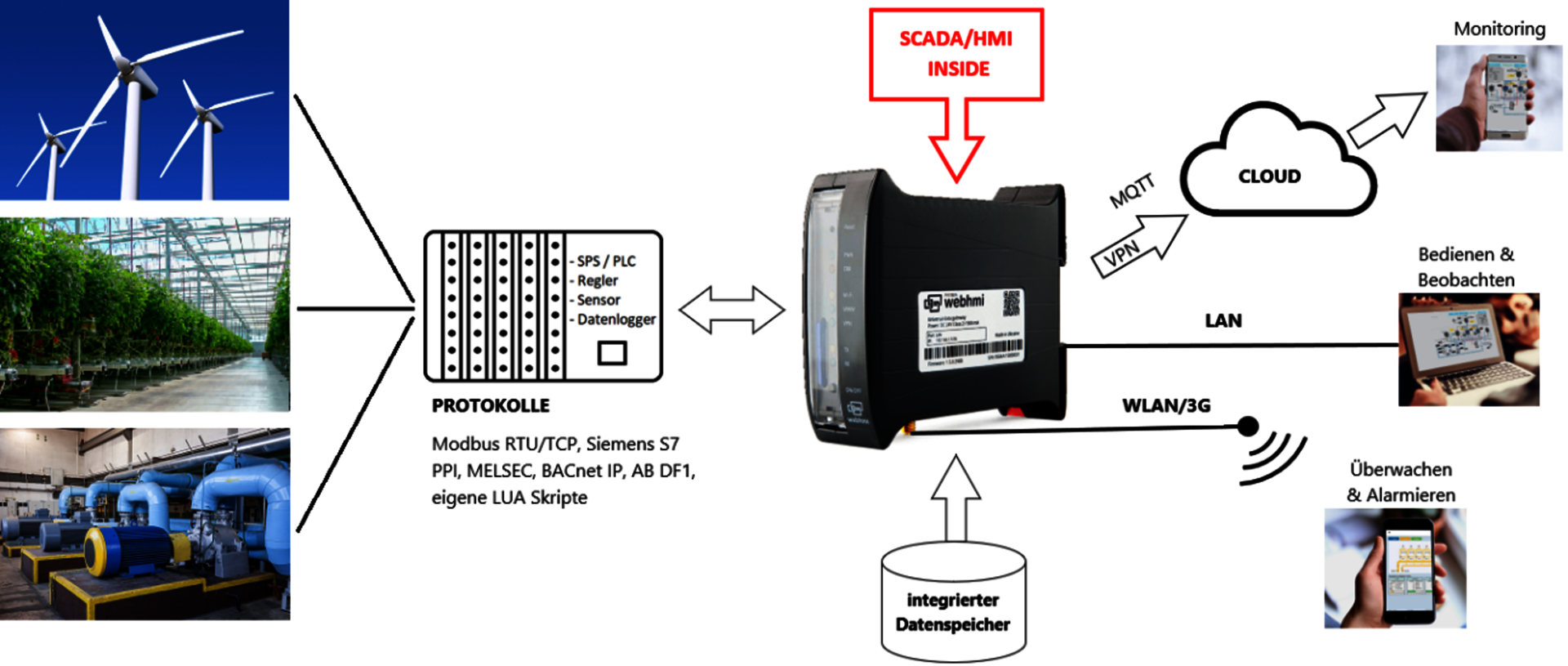

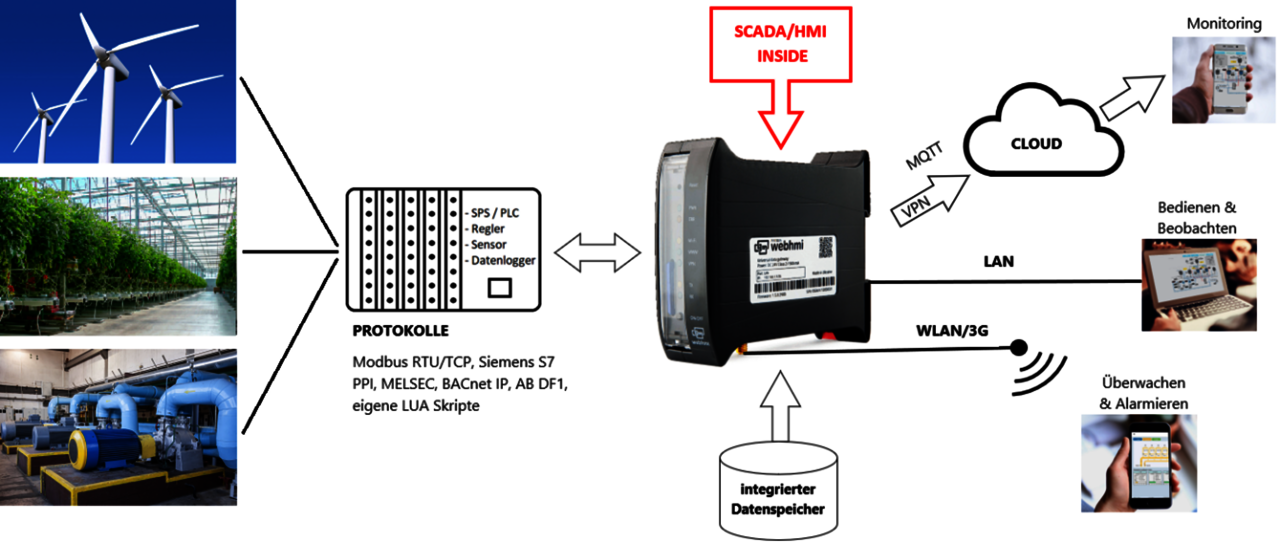

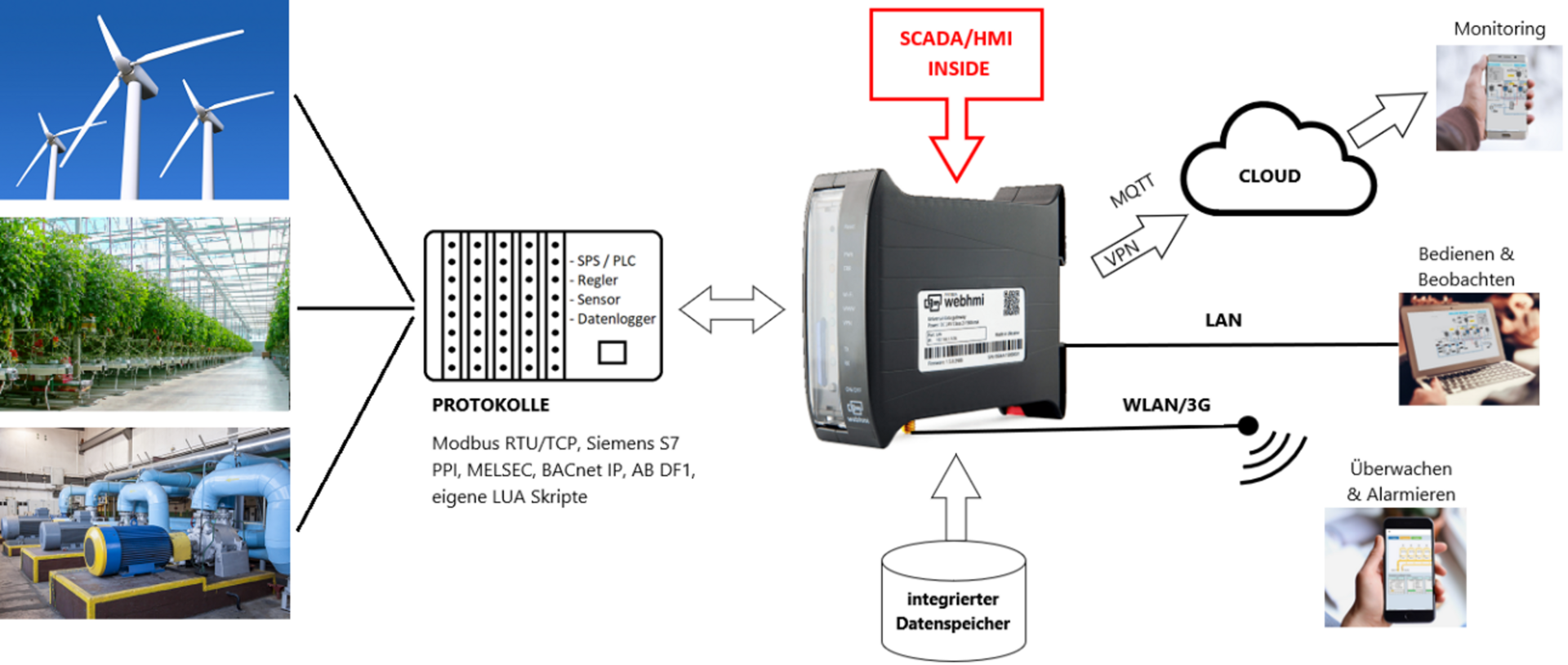

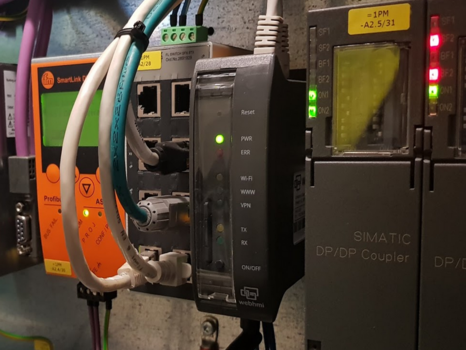

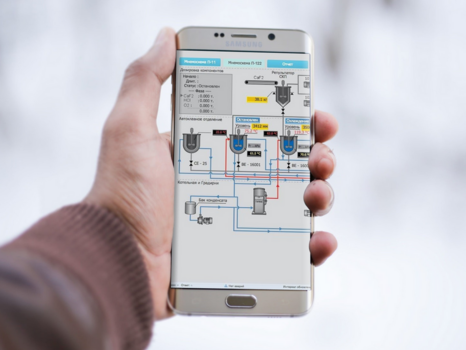

WebHMI wird über eine digitale Schnittstelle mit einer Steuerung, einem Messwerterfassungssystem oder einem smarten Sensorsystem verbunden. Das Gerät kann Messwerte lokal oder dezentral visualisieren und parallel Daten in die Cloud übertragen. WebHMI besitzt ein integriertes, webbasiertes SCADA System mit umfangreichen Bedien- und Beobachtungsfunktionen und kombiniert zusätzlich Funktionen eines (W)LAN-Routers und Edge Devices. Schaubilder können mit jedem Endgerät und Browser dargestellt werden. Die Ankopplung erfolgt über die LAN Schnittstelle oder direkt drahtlos über das integrierte WLAN. Die WWAN-Schnittstelle unterstützt 3G/4G Modems.


Mulitprotokollunterstützung

WebHMI ermöglicht es Anwendern sehr leicht und ohne großen Aufwand, einheitliche Fernüberwachungs-, Monitoring- oder Steuerungssysteme aufzubauen. Die Ankopplung an eine existierende Steuerung erfolgt über eine Busanbindung. Die Liste unterstützter Protokolle ist lang. Das WebHMI-Datengateway kann mit beliebigen industriellen Geräten über folgende Standardprotokolle kommunizieren.

  • Modbus RTU/ASCII/TCP
  • Siemens S7 Communication, Siemens PPI
  • Mitsubishi MELSEC, Delta Electronics DVP
  • Allen-Bradley DF1, 1-Wire
  • OWEN, Carel Easy, BACnet IP
  • Eigene Protokolle

Datenlogger und LUA Skripte integriert

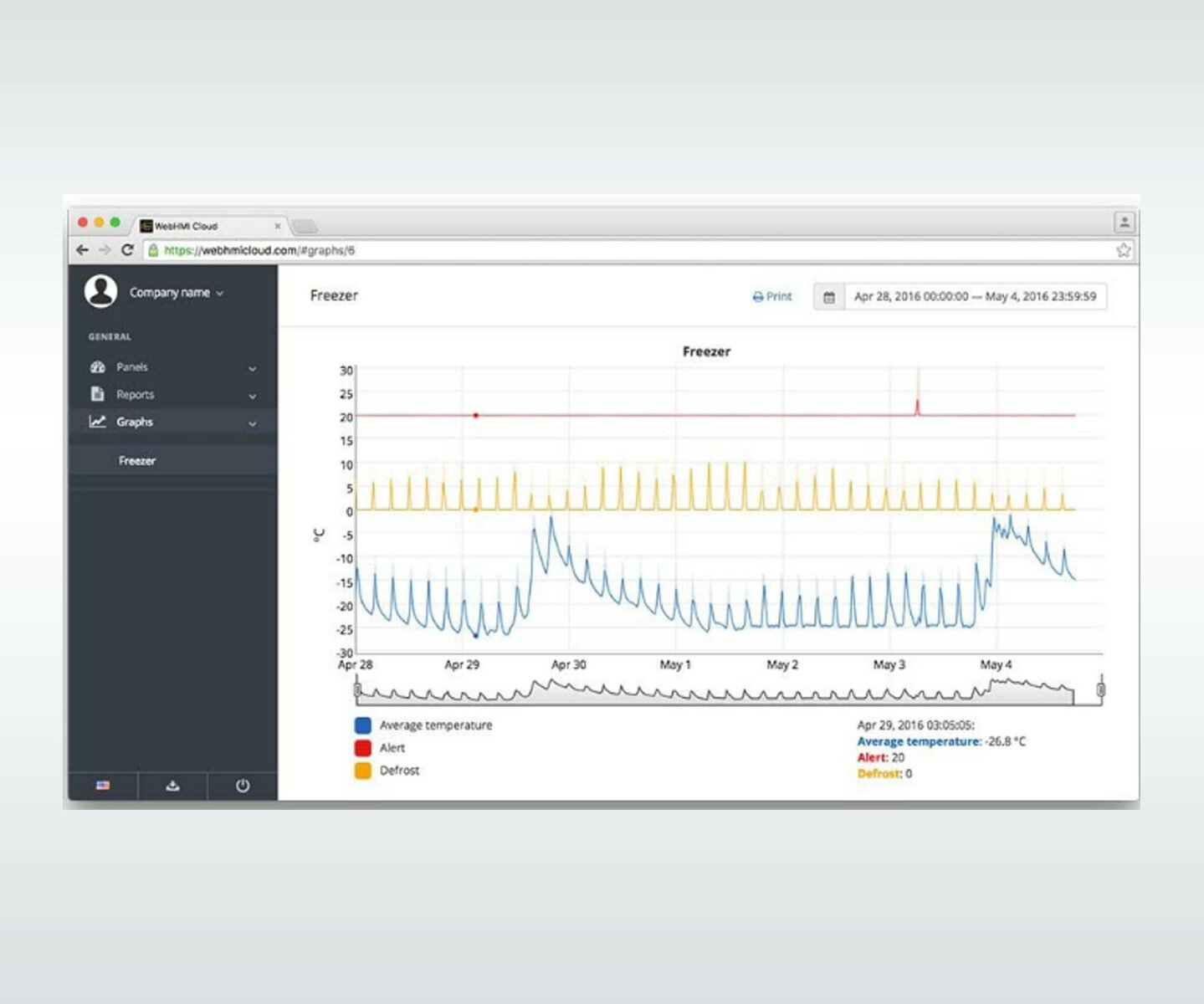

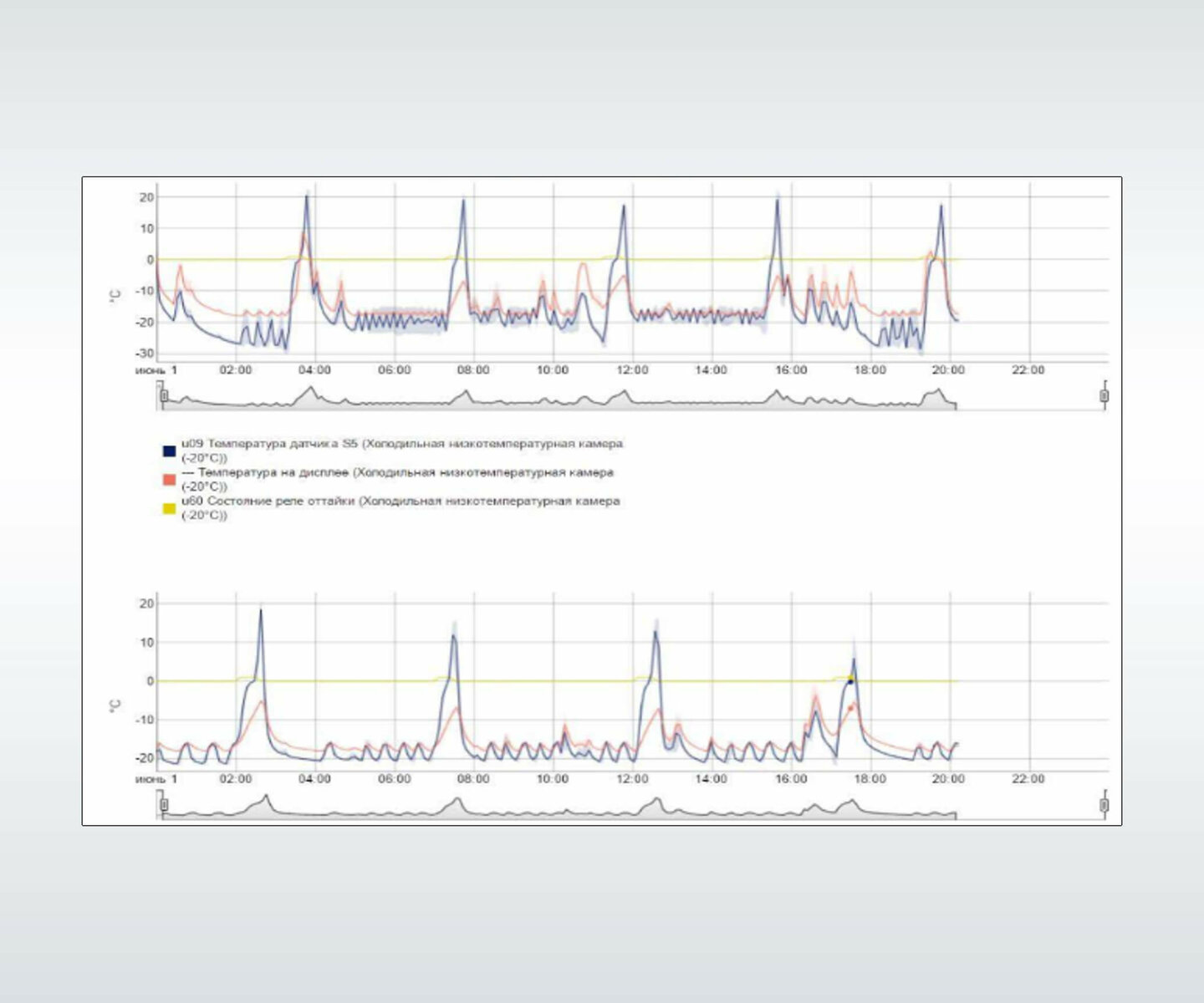

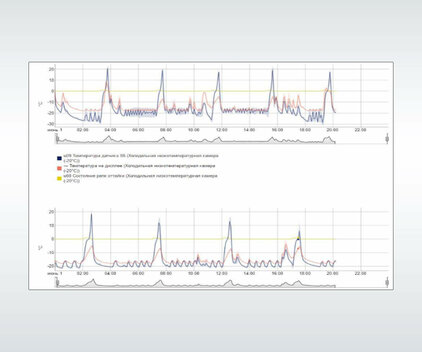

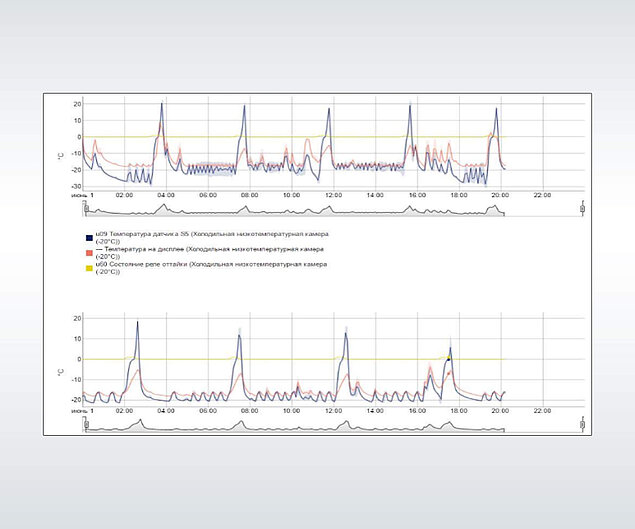

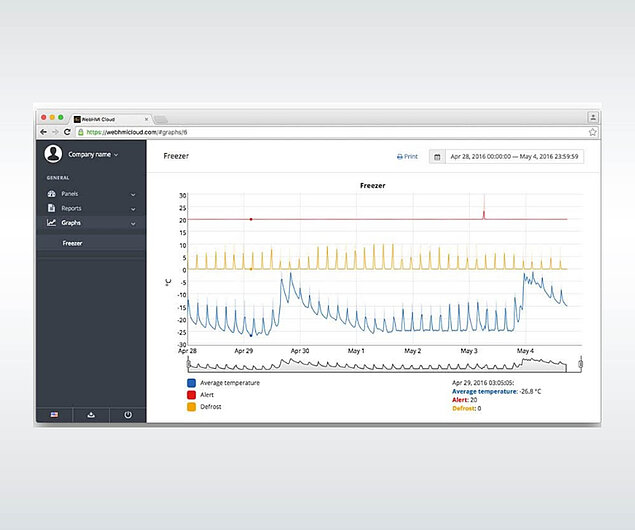

Ein interner Datenspeicher (bis 32 GB) macht WebHMI zum autarken Datenlogger mit komfortablem Zugriff auf die historischen Messwerte, mit intuitiv bedienbaren Web-Trends - ASCII Export inklusiv. Mit LUA Skripten können Batches, Protokollanpassungen oder sonstige Automatisierungsfunktionen einfach umgesetzt werden.


Schnell konfiguriert und flexibel visualisiert

Die Konfiguration und Schaubilderstellung sind sehr leicht und ohne großen Aufwand erledigt. Ob im lokalen Netzwerk oder im Internet, die Projektentwicklung erfordert keine lange Einarbeitung oder aufwändige Schulungen. Durch den Online Konfigurationsmodus ist das Gerät im Handumdrehen einsatzbereit.


Einfaches Lizenzmodell

Das Lizenzmodell ist sehr einfach, um die Einsatzmöglichkeiten nicht zu limitieren und den Anwendern größte Flexibilität zu ermöglichen. Es gibt keine Begrenzungen in Bezug auf Nutzeranzahl und Messstellen. Eine umfangreiche und gut dokumentierte API ermöglicht die direkte Kommunikation mit individuellen Benutzeranwendungen.


WebHMI-Cloud oder PRIVATE Cloud Anbindung

Gleichzeitig bietet WebHMI Edge Computing Funktionalitäten und kann über IoT Schnittstellen mit einer Private-Cloud verbunden werden. Dazu wurden IoT Protokolle wie MQTT (mit Broker) oder Modbus TCP integriert.

Bei verteilten Systemen kann der übergeordnete Zugriff auch über die WebHMI-Cloud erfolgen. In der WebHMI-Cloud werden die dezentralen WebHMI Systeme zusammengefasst und übergreifend in Schaubildern oder auf Karten visualisiert. In der Cloud können Reports automatisch generiert werden. Die WebHMI Cloud wird als optionale Dienstleistung (Server in Deutschland) angeboten.


„webHMI - SCADA System“ kurz im Video erklärt

Weitere interessante Videos – von Sensoren bis zu Komplettlösungen zur Überwachung, Visualisierung und Messwerterfassung von Maschinenschwingungen oder Lagerzuständen finden Sie hier: YouTube-Channel @AVIBIAGmbH

Funktionen und Nutzen

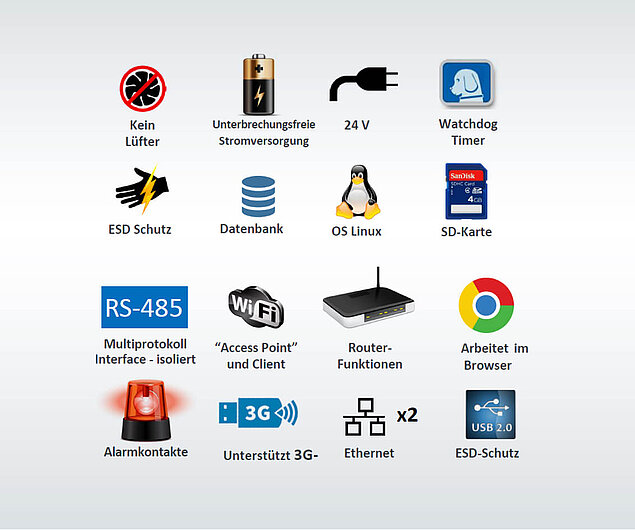

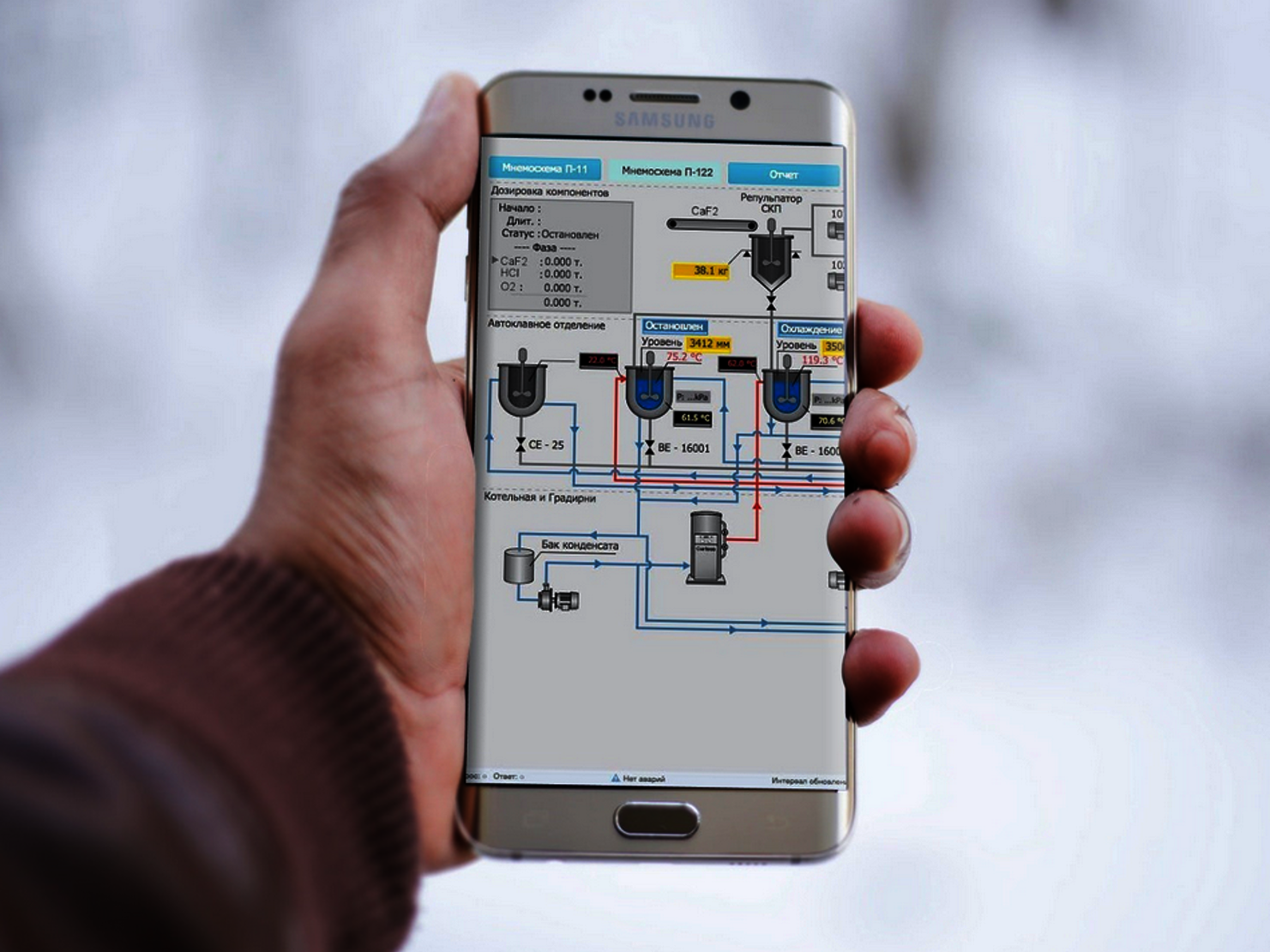

  • Direkte Steuerung und Überwachung über das Web  - in einem lokalen Netzwerk oder im Internet, von jeder Plattform - Handy, Tablet, Laptop, Computer, etc., gleichzeitig von verschiedenen Standorten aus, ohne Begrenzung der Benutzerzahl.
  • Die Online-Entwicklungsumgebung, ist sofort nach der Entwicklung einsatzbereit. Einschalten und ohne Einschränkung der Anzahl an Messtellen oder einschränkende Lizenzbedingungen starten.
  • Umfangreiche, gut dokumentierte API zur direkten Kommunikation mit Benutzeranwendungen.
  • Unterstützung gängiger Industrieprotokolle, mit der Möglichkeit, verschiedene Protokolle gleichzeitig auf der selben physikalischen Leitung zu verwenden.
  • WebHMI kann auch zur Überwachung von Steuerungen oder verteilter Systeme eingesetzt werden und die Daten an höhere Ebenen oder in die Cloud übertragen.

Integrierter Interface-Editor: Integrierter Editor, der in einem Standard Webbrowser läuft ermöglicht es, individuelle Visualisierungsschaubilder wie in einem HMI zu erstellen. Funktionen wie im SCADA System: Textelemente, Vektorgrafiken, Animationen, Trends, historische Grafiken, Nachrichten, Texteingabefelder und Elemente der Rezeptursteuerung.

Zugriffskontrolle: Für verschiedene Benutzer können unterschiedliche Zugriffsebenen gewährt werden sowie Zugriffsbeschränkungen auf bestimmte Dashboards (Bildschirme).

Unterstützte Protokolle: Allen-Bradley Ethernet/IP & DFI, BACnet IP, Carel Easy, Delta Electronics DVP, DLMS/COSEM, Mitsubishi Melsec, M-bus, Modbus RTU/ASCII/TCP, OWEN, Siemens PPI, Siemens S7 Kommunikation Iso-Over-TCP, 1 -Wire.

"Multi-Protokoll"-Funktion: Die Fähigkeit, gleichzeitig mit mehreren Protokollen zu arbeiten: auf der gleichen physikalischen Leitung.

Benutzerdefinierte Protokolle: Bei nicht standardmäßigen oder nicht unterstützten Geräten kann der Benutzer selbst Programmcode zum Senden und Empfangen von Protokolltelegrammen hinzufügen. All das mittels einer praktischen Skriptsprache.

Optimierung der Datenkommunikation: Es gibt Möglichkeiten, verschiedene Prioritäten zu setzen. Sollen Daten schnell empfangen und verarbeitet werden oder Blockdaten gelesen werden, kann die Umsetzung sehr einfach konfiguriert werden.

Gateway-Funktion "Any-To-Any Protocol": Durch Verwendung der integrierten Skriptsprache kann der Datenaustausch zwischen verschiedenen Protokollen einfach implementiert werden und das WebHMI wird zum smarten Protokollumsetzer mit Visualisierungsfunktionen.

Benutzerdefinierte API: Über API-Aufrufe kann WebHMl direkt Daten austauschen mit Businesssoftware oder Fremdsoftware, anderen Websites usw.

ModBus TCP Server: Eine Gruppe von Tags kann von externen Clients abgerufen werden, wie z.B. SCADA-Systemen, SPSen oder ein anderes WebHMl, über Modbus TCP-Protokoll zum Daten-Queraustausch.

HTTP-Requests: WebHMl ermöglicht es, mit anderen Systemen zu interagieren, indem das Ausführen von HTTP-Anfragen durch die Benutzerskripte gesteuert wird.

Benutzer-Skripte: Der Benutzer kann Funktionen in der populären Skriptsprache Lua schreiben, und somit auch komplizierte Algorithmen oder Signalverarbeitungsfunktionen integrieren.

Alarmierung und Nachrichtenversand per E-Mail, SMS oder Telegramm-Messenger.

Built-in-Funktionen des Routers: Routing-Firewall NAT. und weitere Funktionen ermöglichen es, WebHMI in jede beliebige Netzwerkinfrastruktur zu integrieren, ohne dass zusätzliche Netzwerkgeräte benötigt werden. Alles in einem Gerät.

Wi-Fi-Schnittstelle: Diese kann gleichzeitig in verschiedenen Netzwerken, als Client arbeiten und als Access Point wird auch der WPS-Modus unterstützt.

VPN-Unterstützung: einfache Implementierung des Fernzugriffs ohne die Verwendung von "white IP-Adresses“.

NTP-Server/Client: Zeitsynchronisation über NTP-Protokoll Built-in-Unterstützung für 3/4G-Modems. Modem-Neuinitialisierung durch Deaktivierung von USB Power wird ebenfalls unterstützt.

Fernzugriff: Der Benutzer kann die angeschlossenen Geräte bedienen auf WebHMl Service- und Entwicklungstools zugreifen über einen virtuellen COM-Port und Ethernet (mit der Möglichkeit des Forwarding über das Gateway)

Anwendungen

Die Anwendungen für WebHMI sind so umfangreich wie die Funktionen.  Nachfolgend aufgelistet sind nur wenige Beispiele:

  • Fernüberwachung von Maschinenparks, Gewächshäusern, Pumpstationen, Ventilatoren
  • Überwachung von automatisierten Produktionsanlagen, Bewässerungssystemen
  • Ferndiagnose und Alarmierung von Produktionsprozessen, Backprozessen u.v.m.
  • Visualisierung von Produktionsprozessen für das Management, Schichtleiter und Mitarbeiter

Beispiele realisierter Projekte

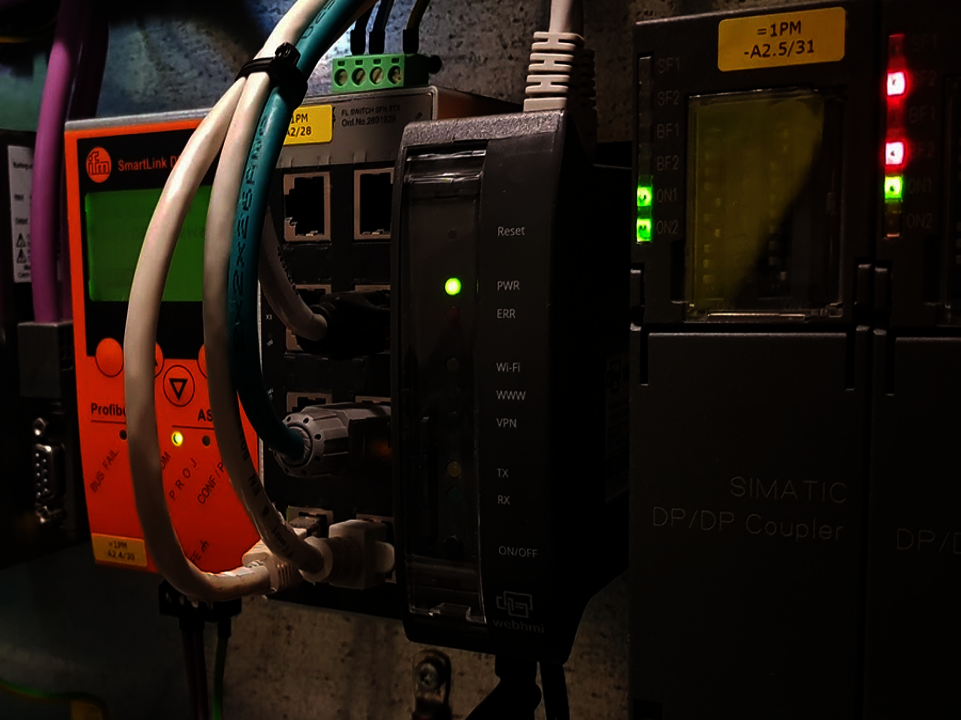

WebHMI für SCADA Überwachung

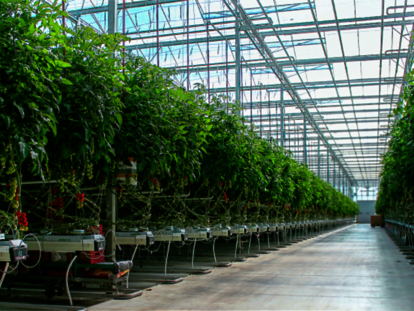

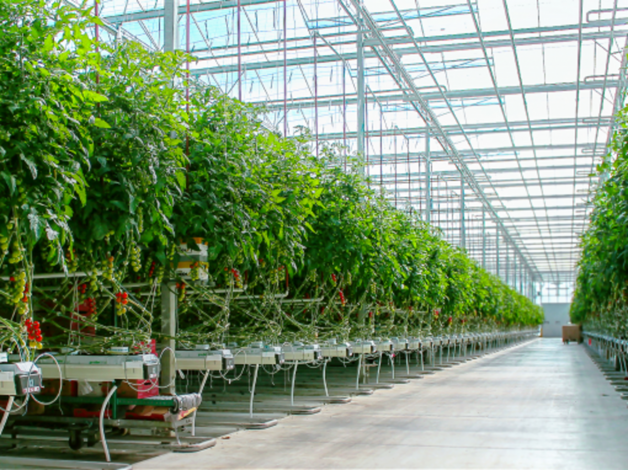

Überwachung von Gewächshäusern

WebHMI SCADA Lösung

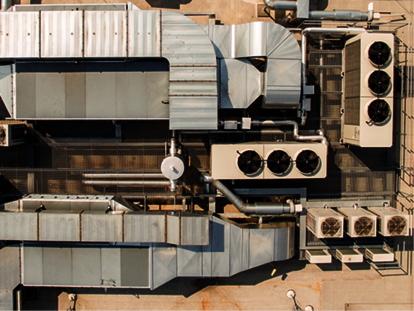

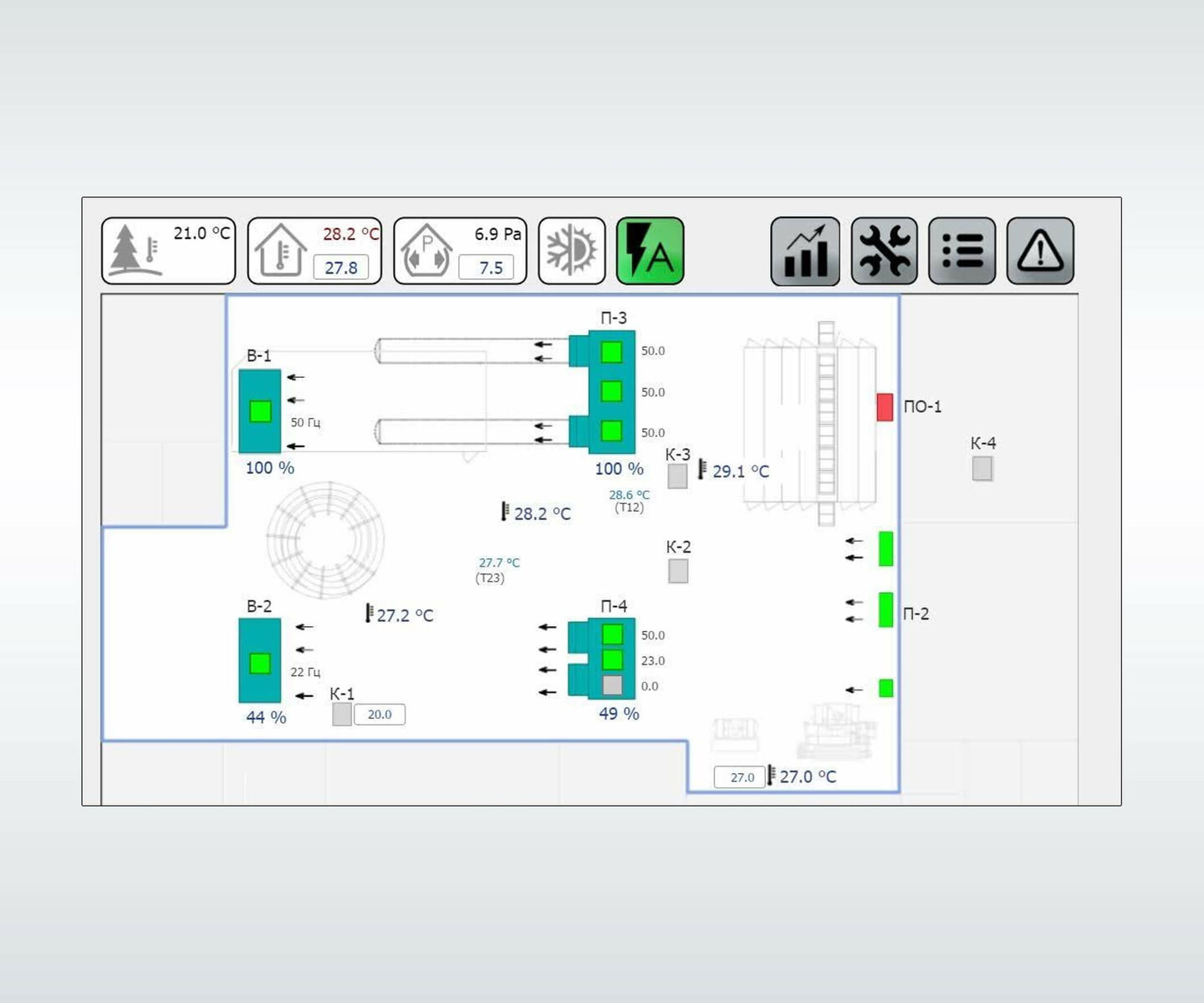

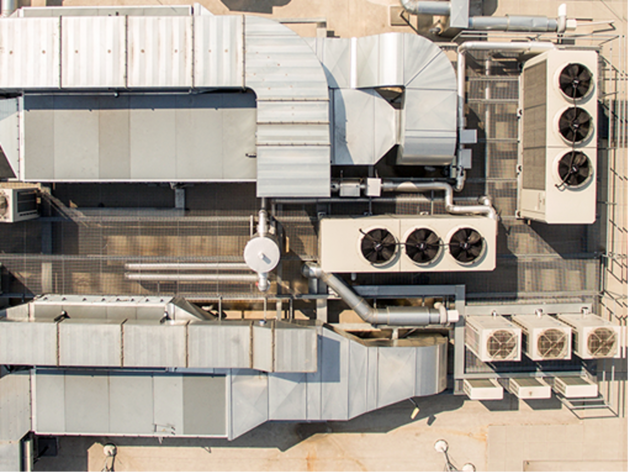

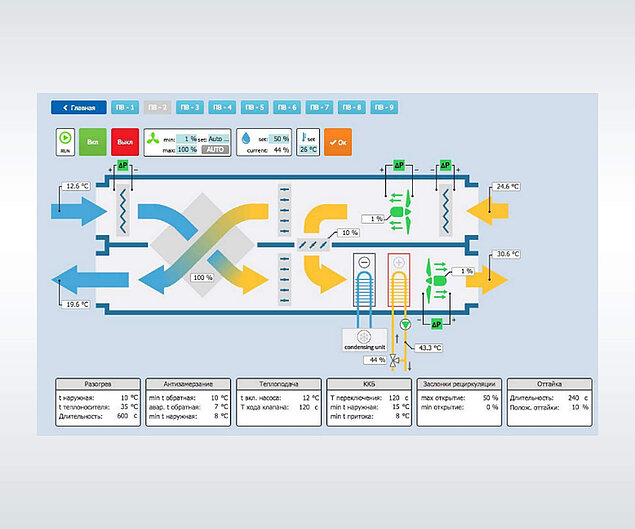

Visualisierung von HLK-Systemen

WebHMI Prozessvisualisierung

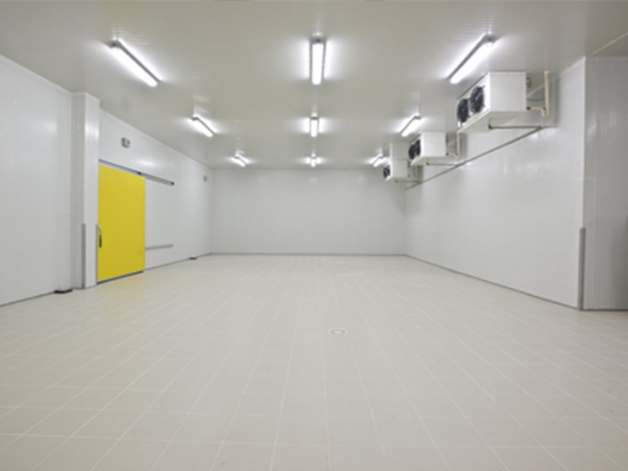

Überwachung von Reinräumen

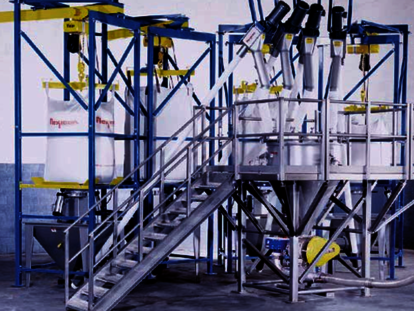

WebHMI Webvisualisierung

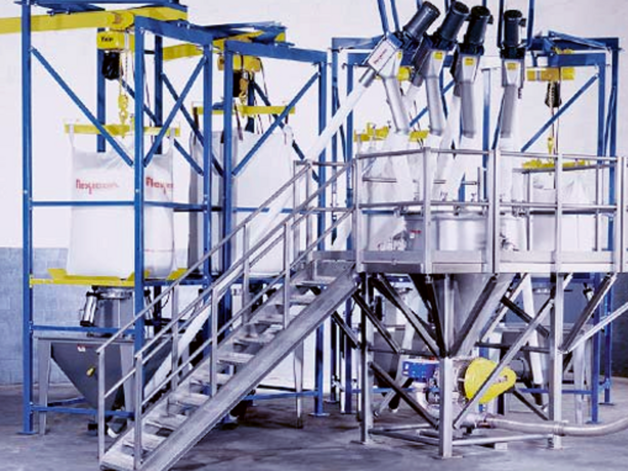

Fernüberwachung einer automatischen Waage

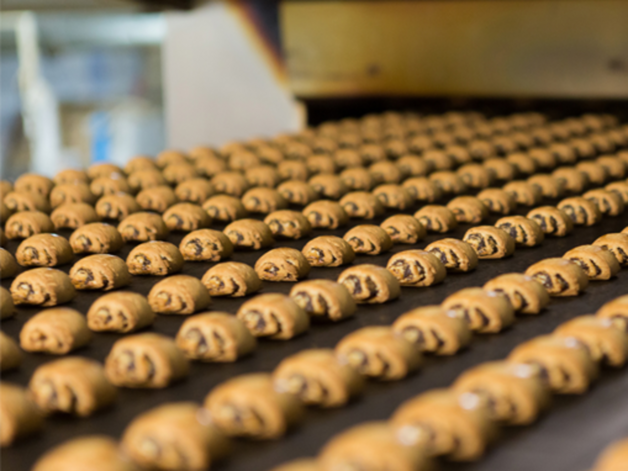

WebHMI Online SCADA Lösung

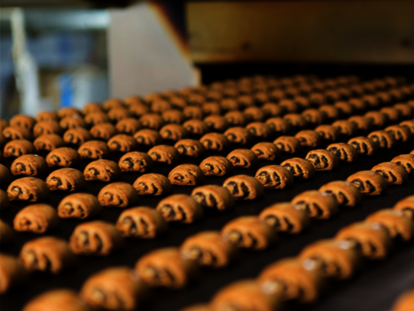

Produktionskontrolle in der Lebensmittelindustrie

WebHMI Offline SCADA Lösung

Qualitätssicherung bei der Rohrproduktion

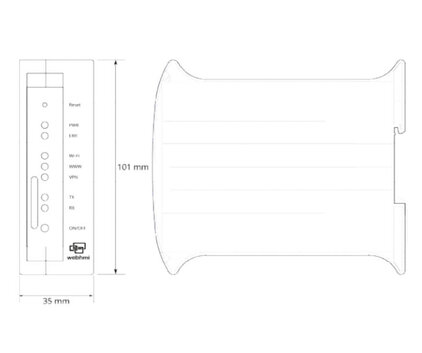

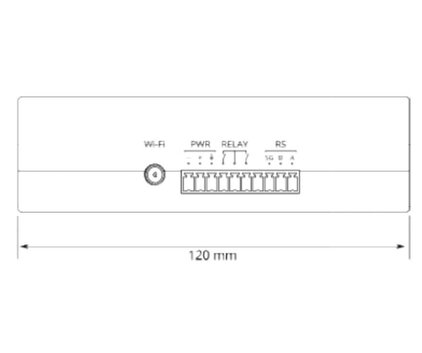

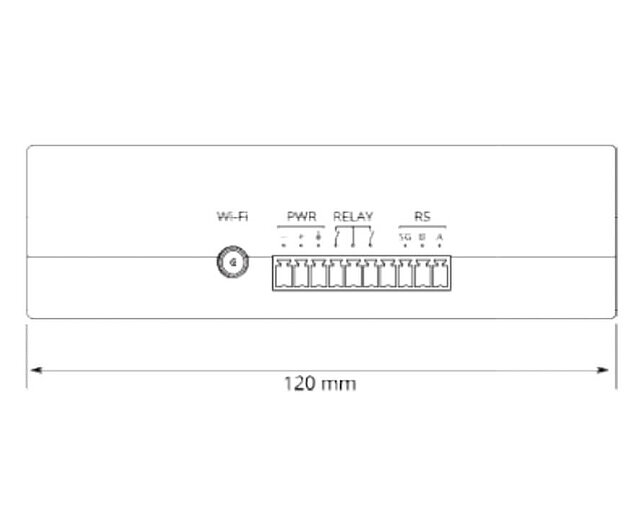

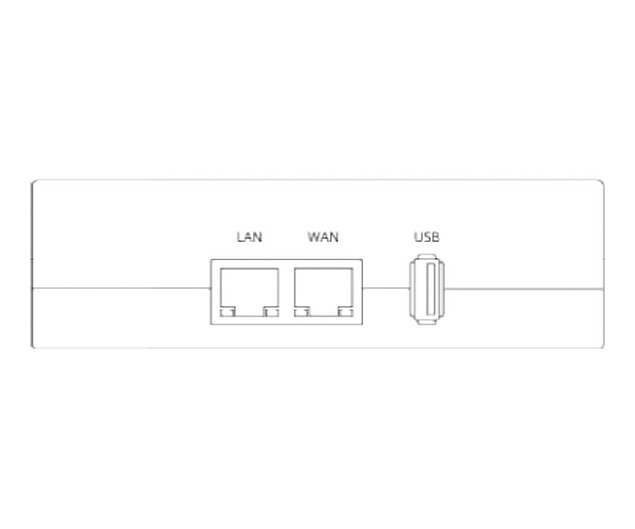

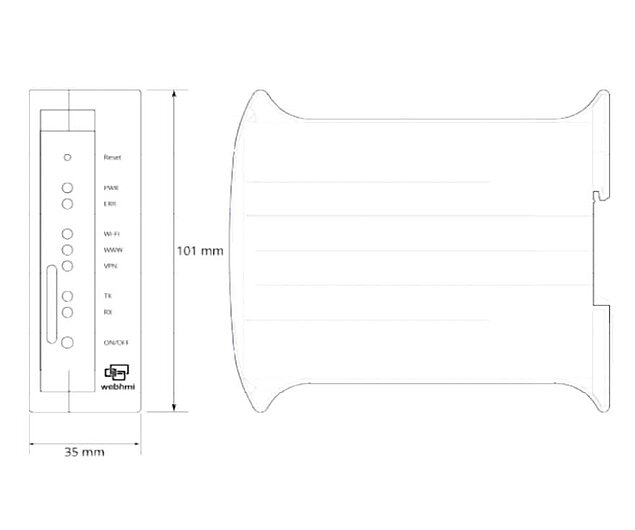

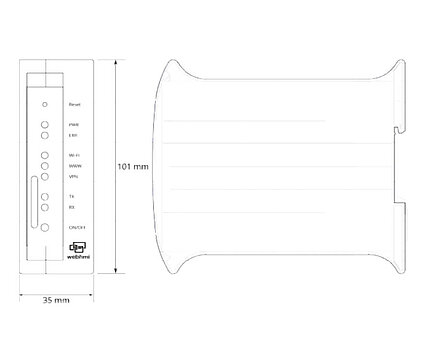

Technische Zeichnungen

Technische Daten

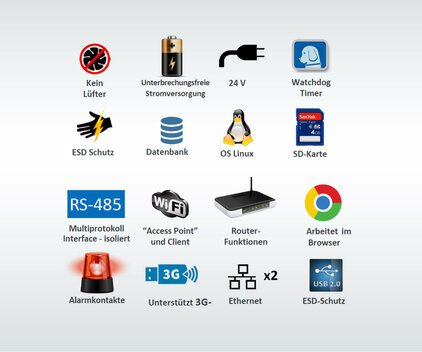

Plattform

Superkompakt, kein Lüfter, MIPS-Architektur, Embedded Linux

Datenspeicherung

Industrielle SD-Karten mit bis zu 32 GB

Schnittstellen

2 × Ethernet 100BASE-T, RJ45 mit galvanischer Trennung, ESD 3 kV

1 x WLAN 802.11 b/g/n (100 mW Sendeleistung)

1 x RP-SMA-Antennenanschluss

1 x RS-485, «Multiprotokoll»-Modus, 250/921 kbit/s*, galvanische Trennung 2.500 V, ESD – 8 kV

1 x USB 2.0 – Belastbarkeit bis 500 mA, geregelte Versorgung, ESD-Schutz nach IEC 61000-4-2 Schritt 4: 15 kV (Luftentlastung) – 8 kV (Kontakt)

Zusätzliche Ports: RS-232/422/485, M-Bus, 1-Wire usw. über USB-Adapter

Unterstützte Modems

3/4G, CDMA, GSM, EDGE

Eingabe/Ausgabe

2x statische SSR-Relais (125 mA, 24 V)

Uhr

Echtzeituhr mit Pufferbatterie (CR3032)

NTP-Server und NTP Client

Watchdogs

Ja (System und Kommunikation)

Reaktionsgeschwindigkeit

Einstellbare Abfragezeit (von 5 ms)

Konfigurierbare Datenanzeigefrequenz im Web-Interface (ab 20 mal/Sek.)

Stromversorgung

100–500 mA @ 24 V (18–32 V)

Integrierte USV  für 120 Minuten Batterielaufzeit

Gehäuse

Material: ABS mit C-Profil (Hutschiene)

Schutzgrad

IP40

Abmessungen (HxBxT)

101 x 35 x 120 mm

Gewicht

300 g

Temperaturbereich

0–50 °C

Einhaltung von Standards

EMV-Richtlinie 2014/30/EG mit folgenden vereinbarten Standards:

EN 61000-6-3: 2007/A1: 2011/AC: 2012

EN 61000-6-3: 2005/AC: 2005/AC

EN 60950-1: 2006/AC: 2011

PGU (State Standard der Ukraine) CISPR 22: 2007, PSU CISPR 24: 2008 (CISPR 24: 1997, IDT), PSU 4467-1: 2005, IEC 61131-2 DSTU 2006 PSU 3626-97

Lieferumfang

Controller, Interface Connector, WiFi-Antenne, Get Started, Garantiekarte

Unterstützte Protokolle

Modbus RTU/ASCII/TCP

Delta Electronics DVP

Siemens S7 Communication

Siemens PPI

Mitsubishi MELSEC

Allen-Bradley DF1, Allen-Bradley Ethernet/IP

1-Wire

OWEN

BACnet IP

Carel Easy
