Schwingungs-Demodelle für Wälzlager und Gleitlager

Schwingungs-Kombi-Demomodell für Leitlagereffekte und Wälzlagerschäden

Produktbezeichnung: AV590

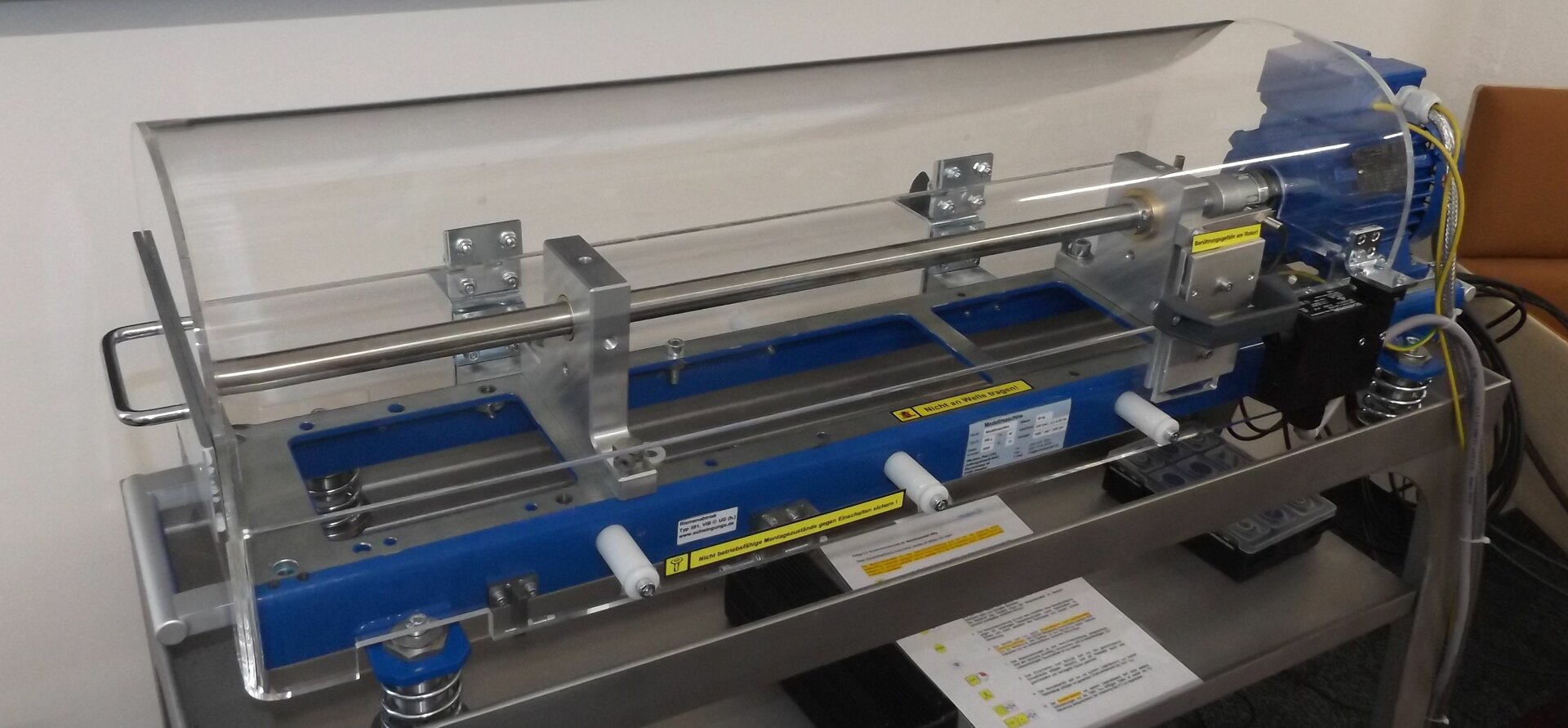

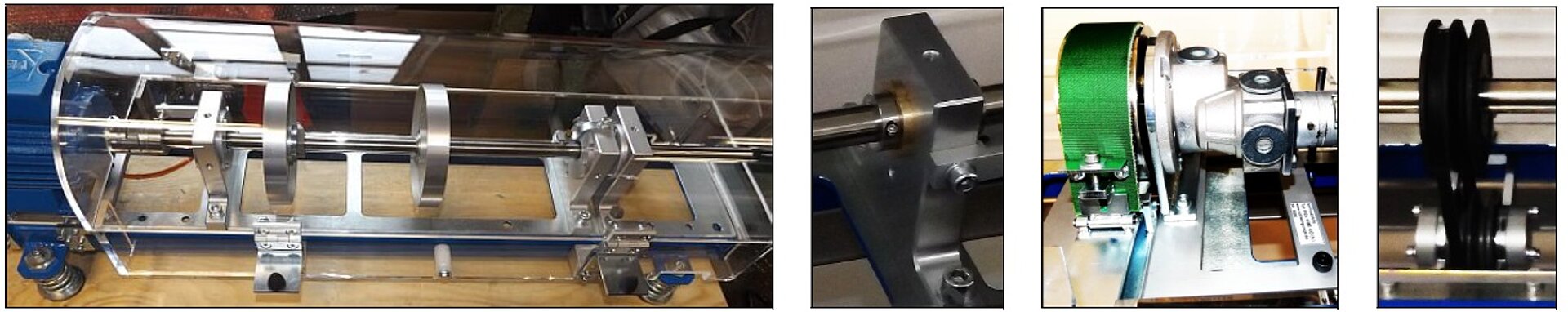

Aufbau des Demomodell AV590

Die Demomodell AV590g ist ein Maschinenmodel für die Lehre und Forschung und Entwicklung. Das Kombimodell ist gleichzeitig für die Simulation von Wälzlager und Gleitlager Schwingungseffekten einsetzbar.

• Wälzlager: Laufbahnschäden, Wälzlagerfehler, axiale und radiale Lagerlast
• Getriebeschwingungen und -Körperschallanregungen und -fehler
• Maschinenfehler: Rotorresonanz und Parametererregungen
• Aufstell- od. Rahmenresonanz und Aufstellinstabilität
• Starre, elastische und gedämpfte Aufstellung
• Betriebsauswuchten aller Rotortypen
• Fehlausrichtungen im Wellenstrang und am Getriebe
• Riemenschwingung und -fehler mit Anbausatz

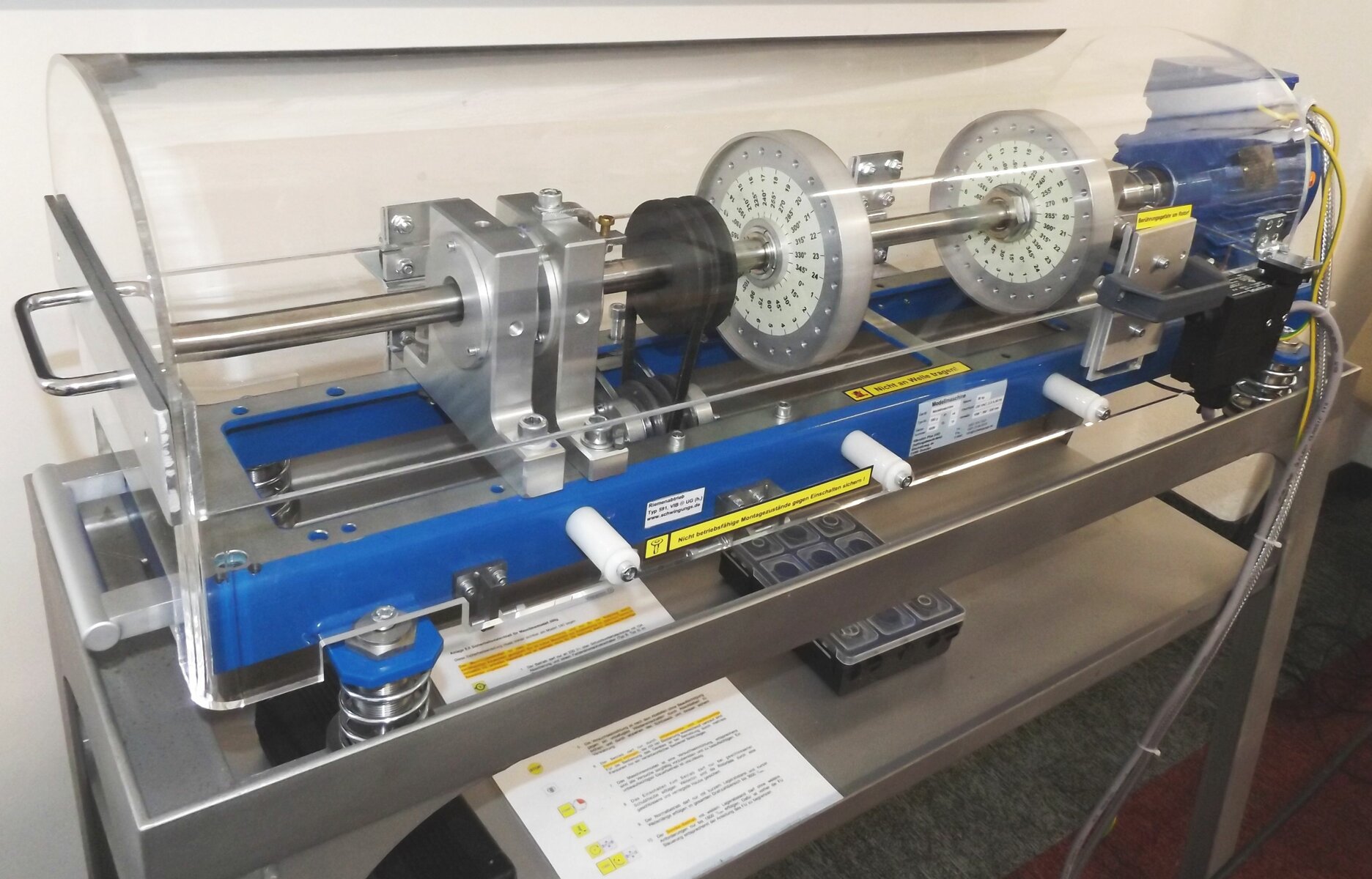

Ein Frequenzumrichter gesteuerter Drehstrommotor treibt über eine Kupplung eine Welle an, die mit vorgeschädigten,
austauschbaren Lager ausgestattet ist. Über Rotorscheiben kann das Modell unwuchtig betrieben werden. Somit sind
die Demomaschinen ebenfalls für das Erlernen von ein und zwei-achsigem Auswuchten geeignet.

Das Demomodell eignet sich zur Simulation von:

1. Auswuchten
• Ein- und Zweiebenen-Auswuchten
• Statische und Momenten-Unwuchten
• Ebenen Abstand justierbar
• Fliegende Lagerung und Zwischenlagerung
• Starre und elastische Fundament-Aufstellung
• Starrer und elastischer Rotor

2. Wälzlager Merkmale Schäden und Defekte
• Alle Arten von Laufbahnschäden und Schmierungsmangel
• Radiallast und Axiallast justierbar am Prüflager
• Div. Wälzlager Kugel-, Rollen-Nadellager
• Los-Festlager axial verspannt; Lagerspiel zu groß oder zu klein
• Loser Innenring, loser Außenring, schief stehender Außenring

3. Allgemeine Maschinenfehler
• Rotorresonanz (1.Biegekritische) und (1.Torsionskritische)
• Verschiedene Unwucht Typen
• Justierbare Fehlausrichtung im Winkel und parallel, vertikal und horizontal
• Lose Rotorbauteile; instabile Aufstellung, Parametererregung
• Fundamentresonanz u. -instabilität, starre -elastische Aufstellung
• Riemenfehler, Riemenschwingung, Riemenspannung (als Zusatz)

Dem Demomodell liegen unterschiedlich geschädigte Lager bei,. Die rotierenden Bauteile sind über ein Plexiglasabdeckung geschützt
