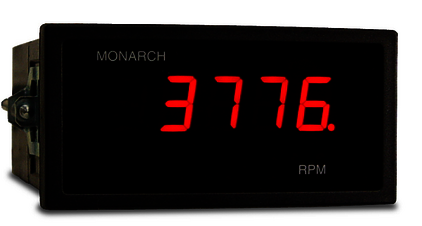

Panel Tachometer
AV-ACT-1B

Messbereich

5 bis 99.999 RPM

Genauigkeit

±1 RPM oder 0,005% vom Messwert

Auflösung

1 U/min

Anzeige:

5-stellige, 0,56" (14 mm) hohe rote LED

Aktualisierung der Anzeige

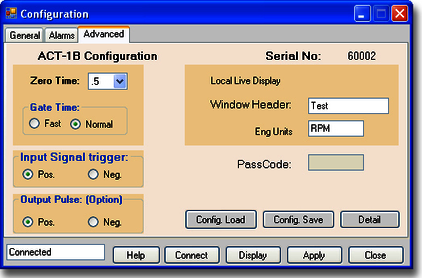

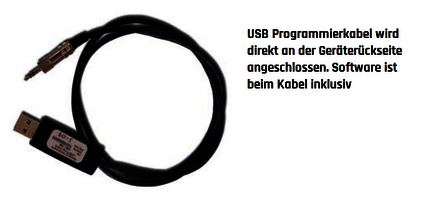

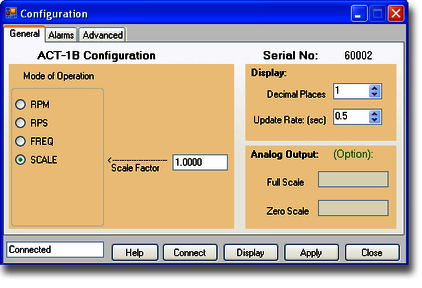

zweimal pro Sekunde über 120 RPM. Programmierbar mit PM Remote Software und USB-Programmierkabel.

Abmessungen

1/8 DIN 114 mm tief

Spannungsversorgung

Standard: 100 - 240 V AC ±10%, 50/60 Hz

Optional

12 oder 24 V DC ±10%, isoliert, 5,0 Watt

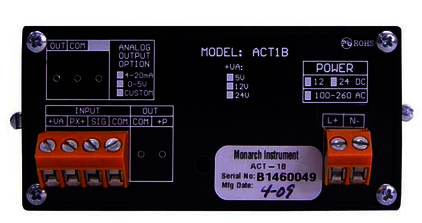

Eingänge

Universaleingang für optische, Näherungs-, Zwei- oder Dreidraht-Magnet-, Infrarot- oder Lasersensoren. TTL-Eingang oder 1,5 V AC bis 50 V AC Eingang Standard-Eingang ist 1 Impuls pro Umdrehung. Programmierbar mit PM Remote Software und USB-Programmierkabel  programmierbar.

Sensorspeisung:

12 V DC bei 5 mA für Näherungssensoren. 12 VDC bei 75 mA für alle anderen Sensoren (optional 5 oder 24Vdc verfügbar).

IO-Option

4 bis 20 mA Ausgang, 16 Bit Auflösung 12Vdc Konformitätsspannung. Vollskala-Drehzahleinstellungen wie bei der Bestellung angegeben oder programmierbar mit PM Remote Software und USB-Programmierkabel.

AO Option

0 bis 5 V DC Ausgang, 5 mA, 16 Bit Auflösung. Vollskala-Drehzahleinstellungen wie bei der Bestellung angegeben oder programmierbar mit PM Remote Software und USB-Programmierkabel programmierbar.

PO Option

0 bis 5 V TTL-Impuls, nicht invertierend, ein Impulsausgang für jeden Impulseingang. Positiver oder negativer Ausgang. Programmierbar mit PM Remote Software und USB-Programmierkabel programmierbar.

Umgebungsbedingungen

 Nur für den Innenbereich, Installationskategorie II nach IEC 664

Temperatur:

-10°C bis 50°C bei Betrieb gemäß IEC 61010-1

Luftfeuchtigkeit

Maximale relative Luftfeuchtigkeit 80% bei Temperaturen bis zu 31°C, linear abnehmend auf 50% relative Luftfeuchtigkeit bei 40°C.

Elektrische Sicherheit

entspricht EN61010-1:2001, EG-Niederspannungsrichtlinie 72/23/EWG und 89/336/EWG.
