Schwingungskalibratoren VC20 und VC21

Schwingungskalibratoren

Produktbezeichnung: VC20 und VC21/VC21D

Eigenschaften

Referenzschwingquellen für die Kalibrierung von Beschleunigungs-, Geschwindigkeits- und Wegaufnehmern. Besonderheiten sind die sehr hohe Nutzlast und die veränderliche Schwingfrequenz.

Lastunabhängige Amplitude für Prüflinge bis 600 g Masse
Schwingamplitude von 10 m/s² beim VC20 bzw. in bis zu 5 Stufen von 1 bis 20 m/s² wählbar beim VC21
Quarzgenaue Schwingfrequenz von 159,15 Hz beim VC20 bzw. einstellbar in 7 Schritten von 15,92 Hz bis 1.280 Hz beim VC21
Anzeige von Frequenz, Amplitude, prozentualem Fehler und Kalibrierdatum

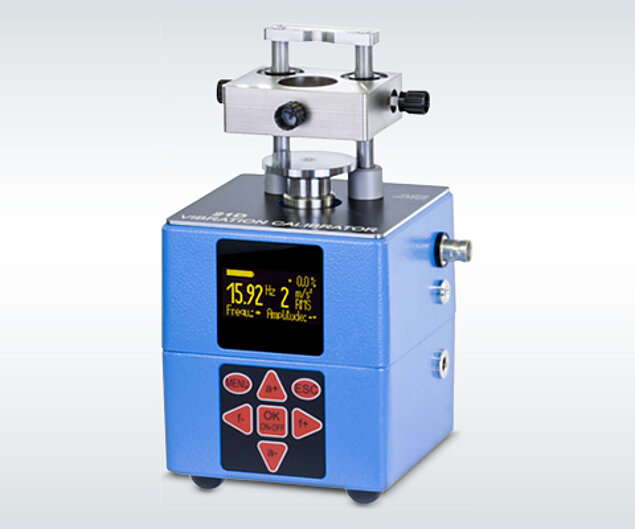

VC21D mit abnehmbarer Aufnahme zur dynamischen Kalibrierung berührungsloser Wegaufnehmer
VC21D mit Taktausgang zur Synchronistaion frequenzselektiver Messsysteme
Rückführbar auf PTB-Normal, Werkskalibrierschein wird mitgeliefert
Sehr robuste Ausführung
Netzgepufferter Akkubetrieb für Labor- und Feldeinsatz
Netzteil mit Weitbereichseingang im Lieferumfang

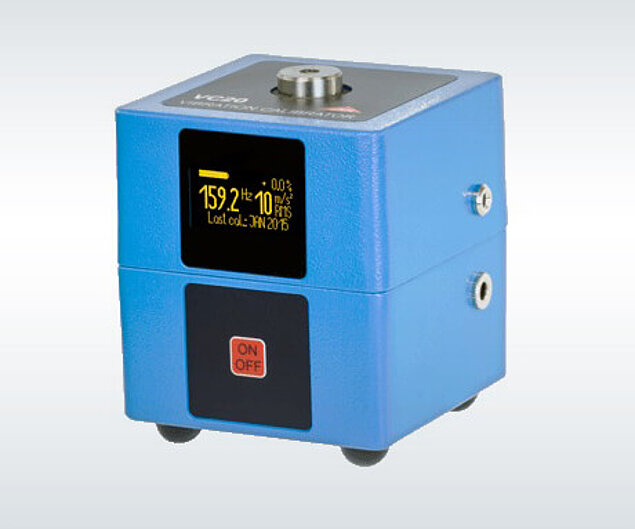

Schwingungskalibrator für Beschleunigung und Geschwindigkeit mit Festfrequenz — VC20

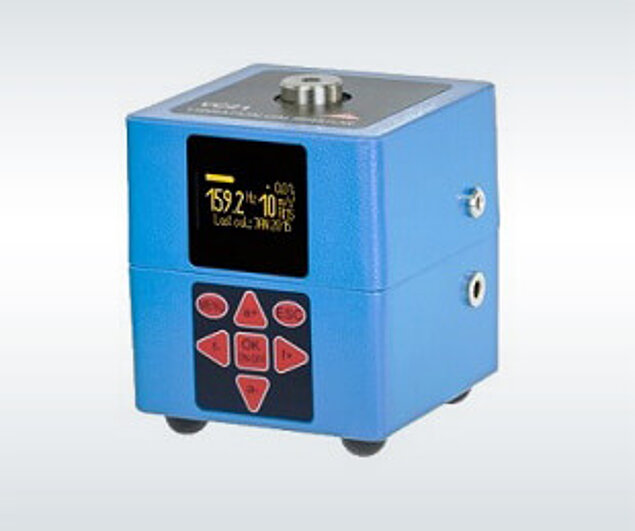

Schwingungskalibrator für Beschleunigung und Geschwindigkeit mit variablen Frequenzen — VC21

Schwingungskalibratoren und Prüfgeräte für Schwingungssensoren — VC21

Anwendungsgebiete des Schwingungskalibriersystem VC20 und VC21 / VC21D

Schnelles und einfaches Kalibrieren von Schwingungssensoren und Schwingungsmesssystemen für Beschleunigung, Geschwindigkeit und Weg
Lastunabhängiger Schwingpegel
Schwingamplitude von 10 m/s² beim VC20 und wählbar in bis zu 5 Stufen von 1 bis 20 m/s² beim VC21
Quarzstabile Schwingfrequenz von 159,2 Hz beim VC20 und wählbar in 7 Stufen von 15.92 Hz bis 1.280 Hz beim VC21
Geeignet für die Kalibrierung von Ganzkörper-Humanschwingungsmessern nach ISO 8041 und Bauwerksschwingungsmessern nach DIN 4150-3
Akkubetrieben für mobilen Einsatz Rückführbar auf PTB-Normal
Robuste Bauweise
VC21D zusätzlich zur Prüfung berührungsloser Wegsensoren

Schwingungskalibrator	VC20	VC21 (VC21D)
Schwingfrequenzen	159,2 Hz	15,92 / 40 / 80 / 159,2 / 320 / 640 / 1.280 Hz
Schwingamplitude	10 m/s²	1 / 2 / 5 / 10 / 20 m/s²
Maximale Sensormasse	600 g	50–500 g, je nach Frequenz und Amplitude
