Hochgenaue Messwerterfassung + Usability + Connectivity
Produktbezeichnung: dydaqlog

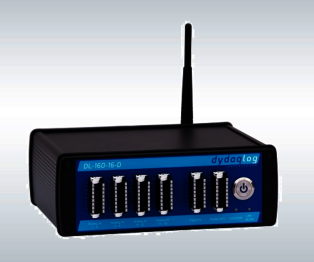

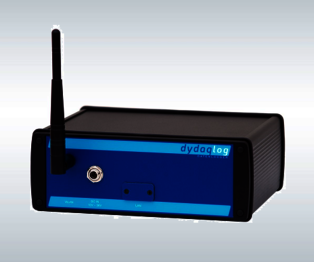

dydaqlog - universelle Eingänge für Spannungen Ströme, Temperaturen und Messbrücken

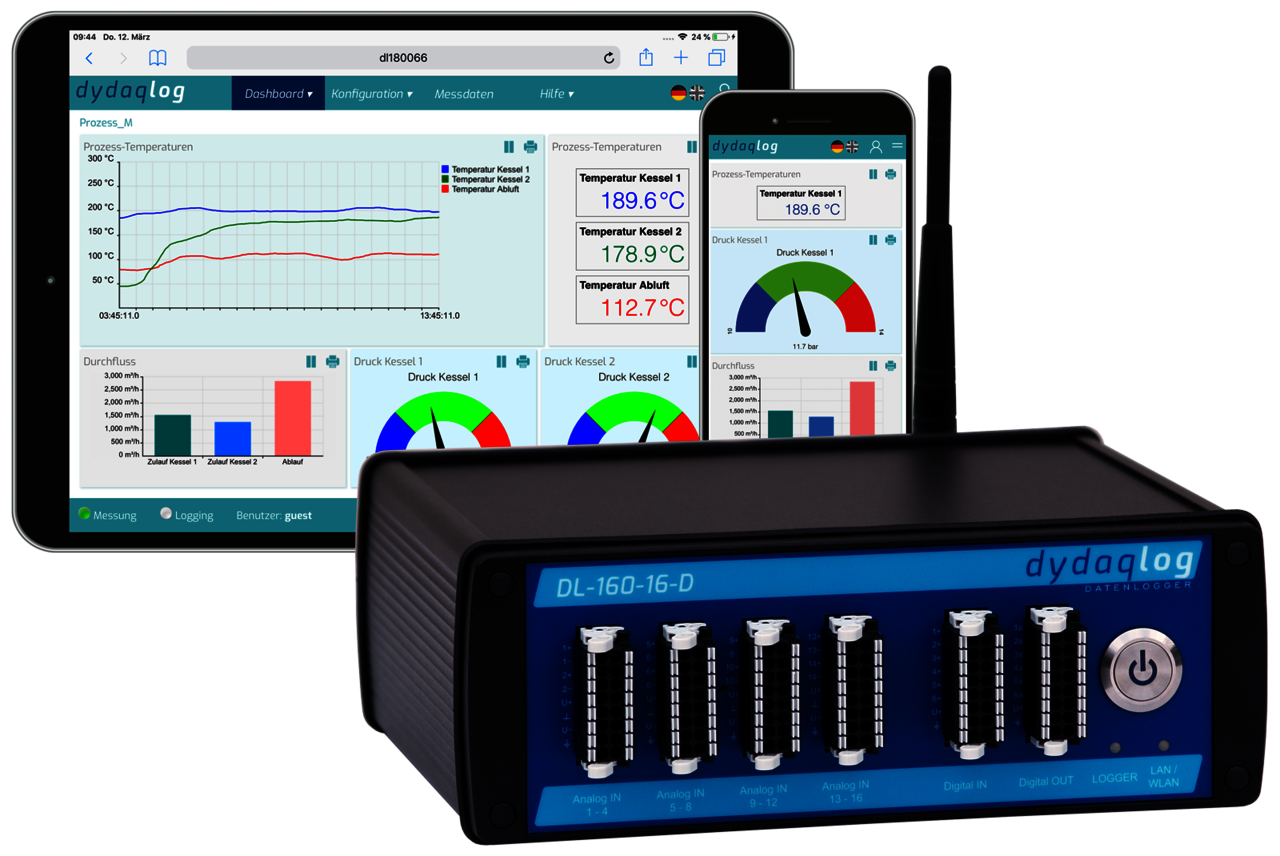

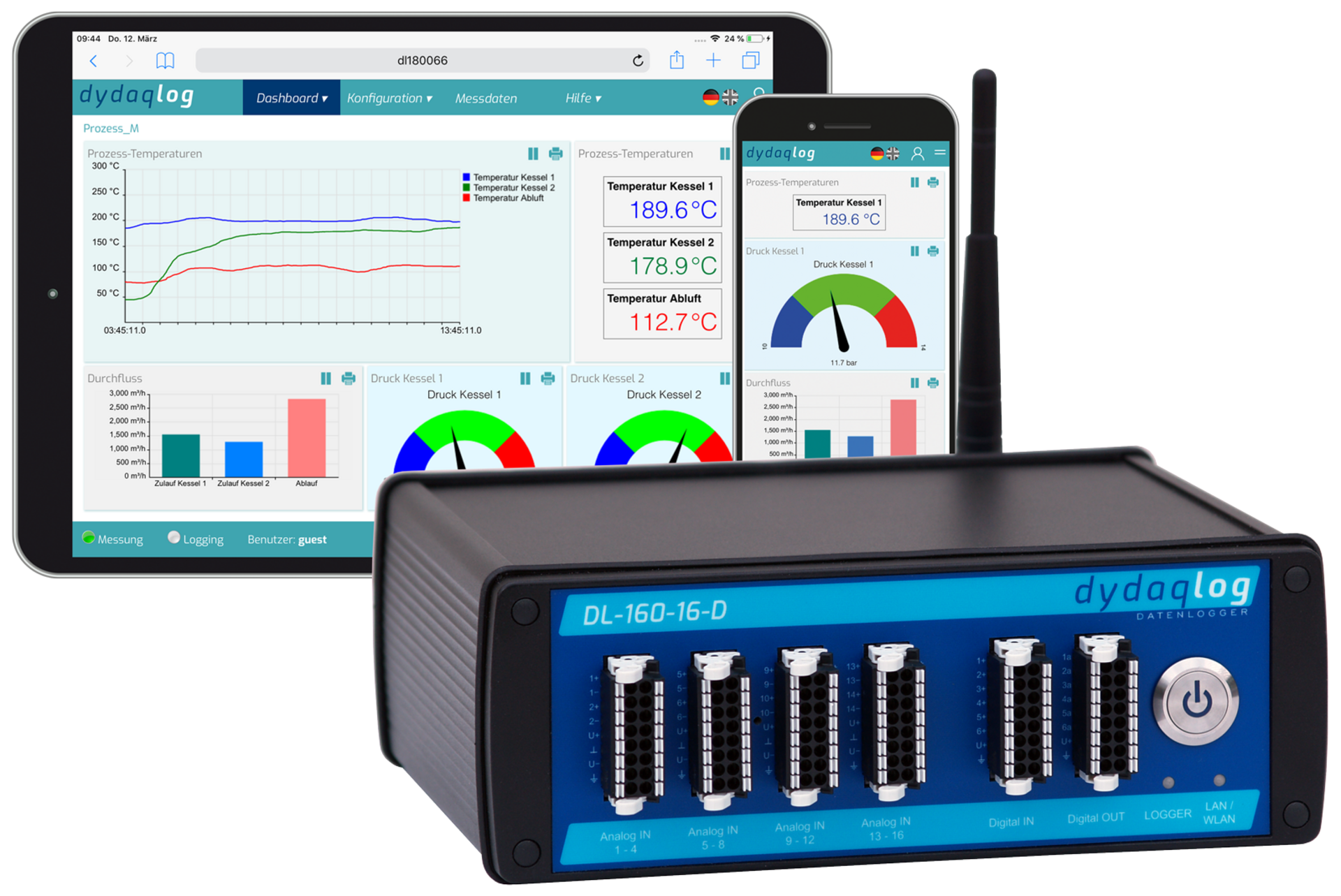

Der dydaqlog Datenlogger vereint die Vorteile flexibel einstellbarer Sensoreingänge, genauer und zuverlässiger Datenaufzeichnung mit einfacher, intuitiver Einrichtung und Bedienung sowie nahtloser Anbindung an industrielle Cloud-Lösungen. Die Messdaten sind jederzeit und überall verfügbar im Industrial Internet of Things IIoT.
Funktionen
- 16 analoge Eingänge (8 Eingänge bei Messungen in 4-Leitertechnik)
- 24 Bit Auflösung, max. 20 Hz Abtastrate je Kanal
- Alle analogen Eingänge unabhängig voneinander konfigurierbar
- Direkter Anschluss von Thermoelementen, PT50/100/500/1000, Dehnmessstreifen
- WLAN/LAN Schnittstelle für Konfiguration und Datenübertragung
- Leistungsfähiger ARM® Prozessor mit integriertem Webserver
- Vielfältige mathematische Funktionen zur Online-Verarbeitung der Messdaten
- Flexible Überwachungsfunktionen mit automatischen Alarmen per E-Mail oder SMS
- Komfortable Weboberfläche zur Konfiguration und Datendarstellung

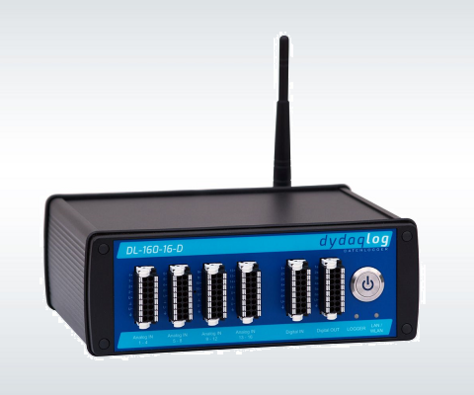

Messeingänge
Der dydaqlog Datenlogger besitzt 16 differentielle Analogeingänge mit 24 Bit Auflösung und bis zu 20 Hz Abtastrate. Kanalindividuell können die Eingänge für die direkte Anschaltung von Thermoelementen, Widerstandsthermometern oder Dehnmessstreifen in Brückenschaltung konfiguriert werden. Über die MQTT oder Modbus Protokoll können auch Daten von externen Sensoren und I/O-Modulen eigelesen werden.
Prozessor und Firmware
Im Innern des dydaqlog Loggers übernimmt ein leistungsfähiger ARM® Prozessor die Aufbereitung und Verarbeitung der Messdaten. Die Messkanäle können online miteinander verrechnet oder auf Schwellwerte überwacht werden. Alarme lösen Aktionen wie Schalten von digitalen Ausgängen oder Versenden von E-Mails aus. Neben der internen Speicherung können die Messdaten auch direkt an einen übergeordneten Server oder in eine Daten-Cloud übertragen werden.

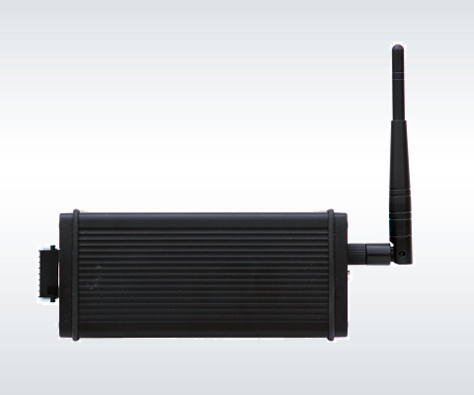

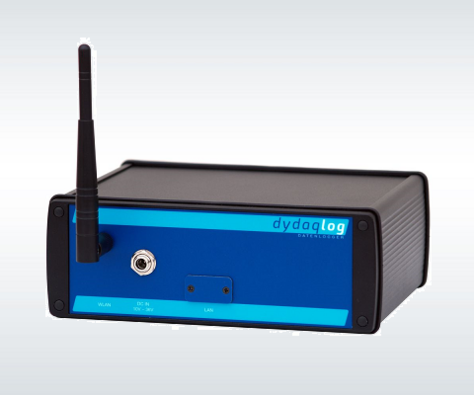

Connectivity
Die Kommunikation mit dydaqlog erfolgt über WLAN oder LAN. Zur Datenübertragung in eine Cloud wird das MQTT Protokoll unterstützt. Bei der Erstinbetriebnahme startet der Datenlogger als WLAN Hotspot. Nach der Anmeldung mit einem Notebook, Smartphone oder Tablet können im Browser die weiteren Einstellungen vorgenommen werden..

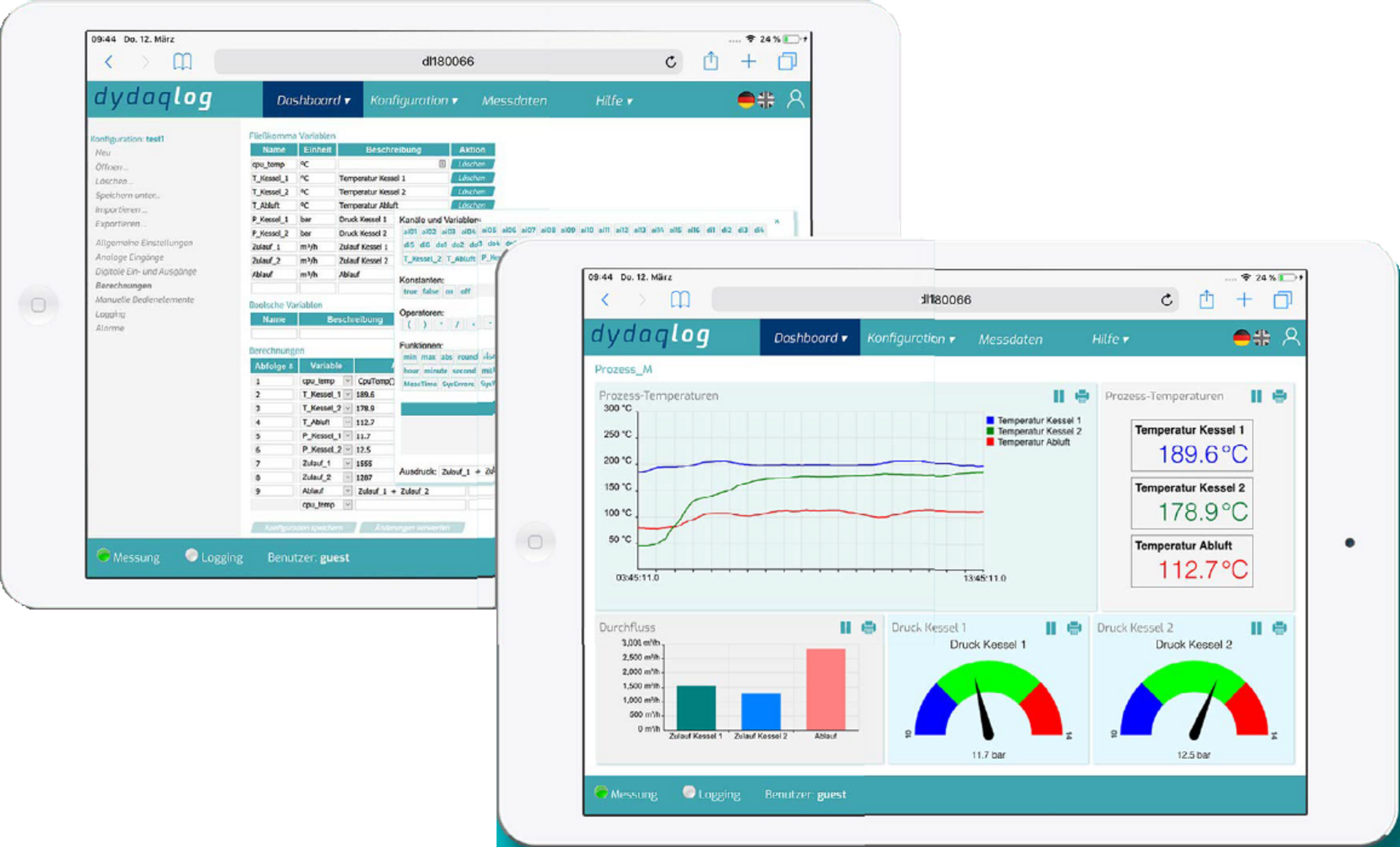

Webinterface / Mobile App

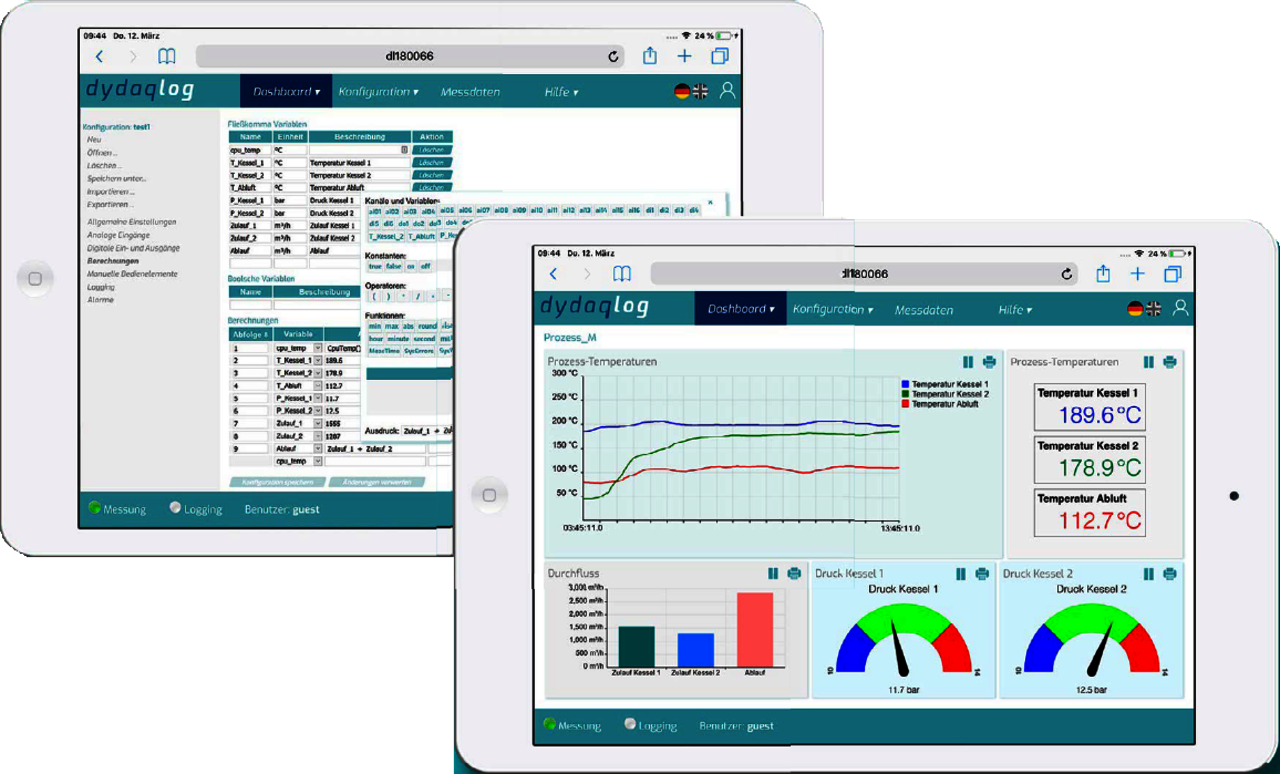

Jeder dydaqlog Datenlogger ist gleichzeitig ein leistungsfähiger Webserver. Alle Funktionen sind über die moderne Weboberfläche in einem Browser einzurichten und zu verwalten. Messdaten können komfortabel on- oder offline dargestellt werden.
Spezifikationen
Analoge Eingänge |
|
Anzahl | 16 differentiell, (8 Eingänge bei Messungen in 4-Leiter-Technik) |
A/D-Wandler | Sigma-Delta |
Auflösung | 24 Bit |
Abtastrate (max.) je Kanal | 20 Hz bei reduzierter Kanalanzahl, 10 Hz bei voller Kanalanzahl |
Eingangswiderstand | 1 MΩ |
Eingangsspannungsbereiche | ± 10 / 5 / 3 / 1,6 V ± 800 / 400 / 200 / 100 mV |
Eingangsstrommessbereiche | ± 20 mA / 0 ~ 20 mA |
Sensor-Versorgung | 24 V je Kanal zuschaltbar |
Sensoranschluss | Thermoelemente Typ B, E, J, K, N, R, S, T PT50 / 100 /500 / 1000 Widerstände, Messbrücken (6-Leiter-Technik) |
Externe Eingänge |
|
| Anschluss externer Sensoren und I/O-Module über MQTT oder Modbus |
Digitale Eingänge |
|
Anzahl | 6 |
Pegel | TTL, L: < 0,8 V / H: > 2,4 V (max. 40 V ) |
Zähler Eingänge |
|
Anzahl | 6 (alternative Verwendung der digitalen Eingänge |
Eingangsfrequenz | 1kHz |
Digitale Ausgänge |
|
Anzahl | 6 elektronische Relais |
Schaltspannung | 40V DC max. 1 A |
Prozessor | ARM® Cortex-A53 Quad Core, 1,4 GHz |
Host-Interface |
|
Typ | LAN - 1 x Gigabit Ethernet (RJ45), WLAN - 802.11 b/g/n/ac (2,4 und 5 GHz) |
Mobilfunk 4G/LTE (optional) | Konfiguration und Bedienung über das Webinterface, Versand von Nachrichten, E-Mails, Datenversand über MQTT, FTP |
Datenspeicher |
|
Typ | Micro SD Card intern |
Größe | 1 GB |
Generell |
|
Versorgungsspannung | 10 ~ 36 VDC |
Arbeitstemperaturbereich | 0…50°C |
Gehäuse | Aluminium, rundum IP65 |
Abmessungen (B x H x T) | 211 x 70 x 208,5 mm |
Gewicht | 1,7 kg |
Copyright © 2022 gbm - Technische Angaben können geringfügig abweichen - Version V03 2023-01
dydaqtec® und dydaqmeas® sind Marken der gbm mbH
