Maschinenüberwachung nach DIN ISO 20816 plus VDI 3832.

AVIBIAline – Schwingungsüberwachung an Maschinen mit gleichzeitiger Wälzlagerdiagnose.

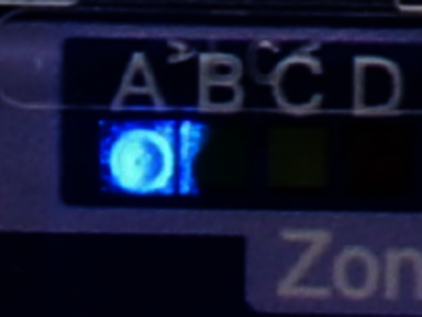

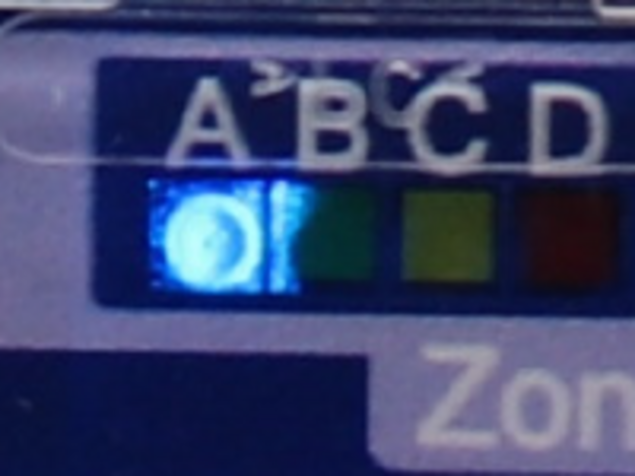

Die Überwachung von Schwingungen nach DIN ISO 20816 unterscheidet die Bewertungszonen A, B, C und D. Für viele Maschinenklassen und Leistungsbereiche hält die Norm Vorgabewerte für die zulässigen Schwinggeschwindigkeitswerte. Moderne Überwachungssysteme wie AVIBIAline überwachen die Schwingstärke nach ISO 20816 und analysieren parallel mit dem gleichen Sensor den Wälzlagerzustand nach VDI 3832.

Maschinenüberwachung auf Unwucht und gleichzeitig Wälzlagerzustandsüberwachung
2, 4 und 8 kanalige Ausführungen sorgen für eine optimale Skalierbarkeit
Einfache Konfiguration über USB Schnittstelle, Überwachung der Zonengrenzwerte nach Norm
Erweiterte Möglichkeiten zur Stossimpulsdetektion und Wälzlagerzustandsbeurteilung
Schnelle Digitalausgänge und zusätzlich Monitoring Ausgänge als 4–20 mA Schnittstelle

Einsatzgebiete

Pumpen, Ventilatoren, Lüfter, Elektromotore, rotierende Maschinen mit Wälzlagern

Anwendungsbeschreibung

Die AVIBIAline-Serie ist für die Maschinenschwingungs-Überwachung mit kombinierten Funktionen zur Wälzlagerdiagnose nach DIN 3832 entwickelt worden. Die Geräte sind zur Verwendung mit Standard IEPE Beschleunigungssensoren konzipiert. Je nach Konfiguration wird die Beschleunigung zur Schwinggeschwindigkeit oder dem Schwingweg integriert und überwacht. Breitbandkennwerte genauso überwacht werden wie Ordnungskennwerte. In einer alternativen Konfiguration können Stossimpulskennwerte zur Lagerschadensdiagnose berechnet und ebenfalls überwacht werden. Verändern sich an einer Maschine gerade diese Kennwerte rapide, ist eine sehr schnelle Abschaltung notwendig um Schäden zu minimieren. Die Alarm-Abschaltung über integrierte Digitalausgänge sind in unter eine Millisekunde möglich. AVIBIAline Geräte sind mit 2, 4 oder 8 Eingangskanälen lieferbar. Jedem Analogeingang ist ein Analogausgang zur Anbindung einer SPS zugeordnet. Darüber hinaus sind Alarmausgänge als Relais- oder Digitalausgang verfügbar. Die Konfiguration der Geräte ist Offline oder Online über USB möglich. AVIBIA bietet die AVIBIAline Serie als Komplettpaket mit den passenden Sensoren und Applikationsberatung an.

Maschinenüberwachung nach DIN ISO 20816 plus VDI 3832
AVIBIA_Anwendungsreport_Maschinenueberwachung_-_Maschinenueberwachung_nach_ISO_20816_mit_gleichzeitiger_Waelzlagerdiagnose.pdf
Download

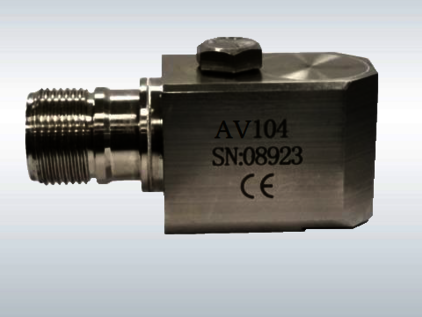

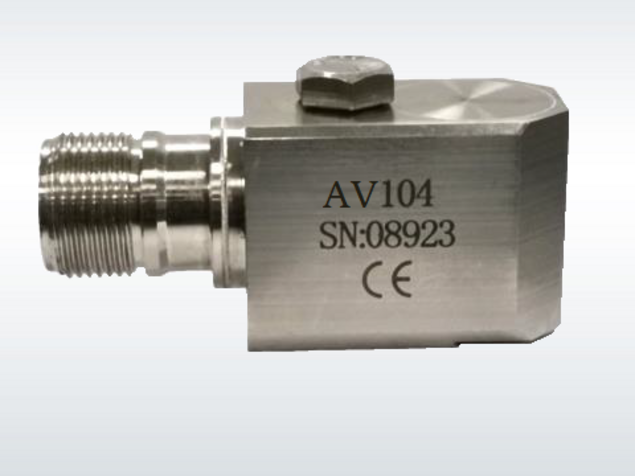

Beschleunigungssensor mit radialem Kabelabgang

Produkte von AVIBIA

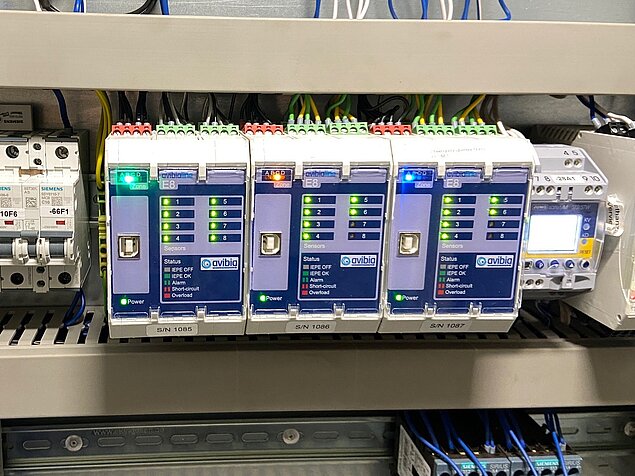

AVIBIAline Überwachungsgeräte als Einzelgeräte oder als komplettes Überwachungssystem (mit Schaltschrank)
Beschleunigungssensoren für industriellen Einsatz mit Applikationsberatung
