Maschinen mit smarten Schwingungsschaltern effektiv schützen.

Schwingungsschalter mit interner FFT Berechnung und Kennwertbildung für präzisen Schutz.

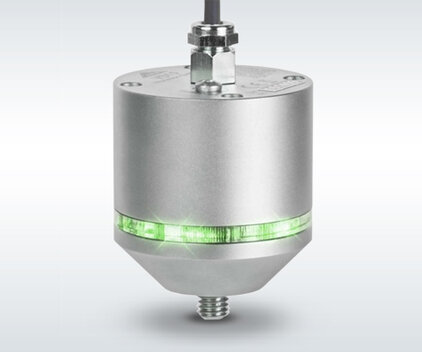

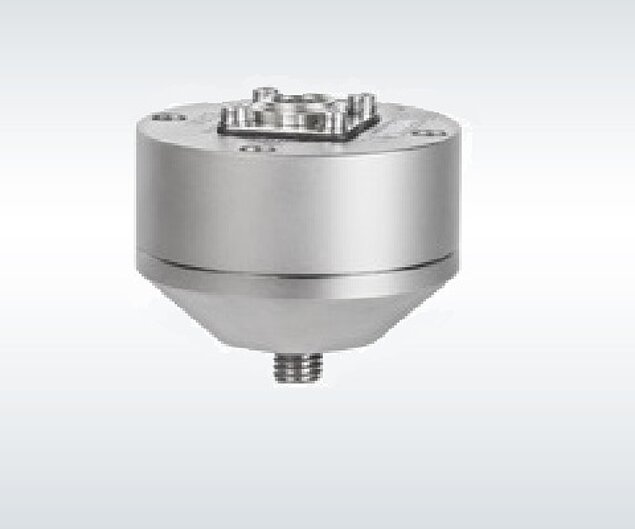

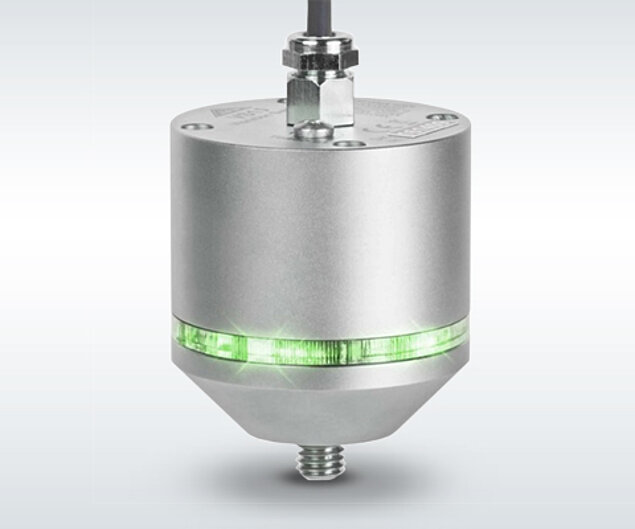

Schwingungsschalter erfassen die Beschleunigung und integrieren diese optional zur Schwinggeschwindigkeit und/oder berechnen direkt im Sensor eine FFT-Analyse. Mittels einer frei parametrierbaren Hüllkurve können erlaubte Schwingungszustände definiert und Online überwacht werden. Die Konfiguration erfolgt über USB Schnittstelle oder einfach durch eine Teach-In Funktion.

Überwachung von Schwingbeschleunigung und -geschwindigkeit, Frequenzanalyse
60 Frequenzbereiche von 0,1 bis 10.000 Hz für Effektiv- und Spitzenwert programmierbar
Signalisierung von Vor- und Hauptalarm über blinkende LEDs
Einfachste Inbetriebnahme: 1. Installieren, 2. Teach-in drücken, 3. überwachen

Einsatzgebiete

Zustandsüberwachung an Motoren, Lüftergebläsen, Pumpen, Kompressoren etc. nach DIN/ISO 20816
smarte Qualitätskontrolle in der Produktion mit frequenzselektiver Überwachung
Notabschaltung an Produktionsanlagen, bei denen Vibrationen zu Gefährdungen führen können
Schwingungsüberwachung an Schienenfahrzeugen und Sicherheitsschalter an Türen und Toren

Anwendungsbeschreibung

Schwingungsschalter bieten Funktionen, die in herkömmlichen Schwingungstransmittern nicht zu finden sind. Alle Typen erlauben die Grenzwertüberwachung von Effektiv- und Spitzenwerten mit wählbaren Grenzfrequenzen. Zum Schalten externer Lasten dient ein Relaisausgang. Mit speziellen Schwingungsschaltern ist auch eine Überwachung im Frequenzbereich möglich. Dazu wird das Frequenzspektrum der Beschleunigung gebildet und in zehn frei wählbaren Frequenzbereichen mit Grenzwerten verglichen. Ein USB-Anschluss zur Konfiguration wird über eine Buchse nach außen geführt. Er eignet sich somit zum direkten Anschluss an Computer für schnelle und einfache Schwingungsmessungen. Die Geräte enthalten piezoelektrische Beschleunigungsaufnehmer, wodurch hohe Präzision und Auflösung sowie ein breiter Frequenzbereich erreicht werden

Maschinen mit smarten Schwingungsschaltern effektiv schützen
