Messung und Überwachung von Brennraumschwingungen.

Brennraumschwingungen haben unterschiedliche Ursachen. Messungen geben Aufschluss was zu tun ist.

In Brennräumen, egal ob Großkessel, Gasturbinen oder sonstigen Feuerungssystemen können Schwingungen auftreten die Schäden anrichten und ganze Gebäude erzittern lassen. Zur Vermeidung der Schwingungen können Betriebszustände vertrimmt, was Auswirkungen auf die Schwingungen aber auch auf den Wirkungsgrad haben kann. AVIBIA hilft die richtige Messtechnik zu finden, liefert und installiert diese.

Einsatzgebiete


  • Großkessel, Gasturbinen, Wärmetauscher, Abhitzekessel, Chemieanlagen u. v. w.



Anwendungsbeschreibung

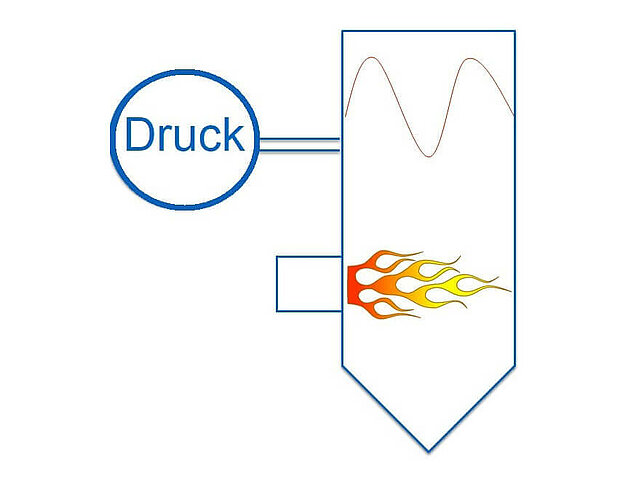

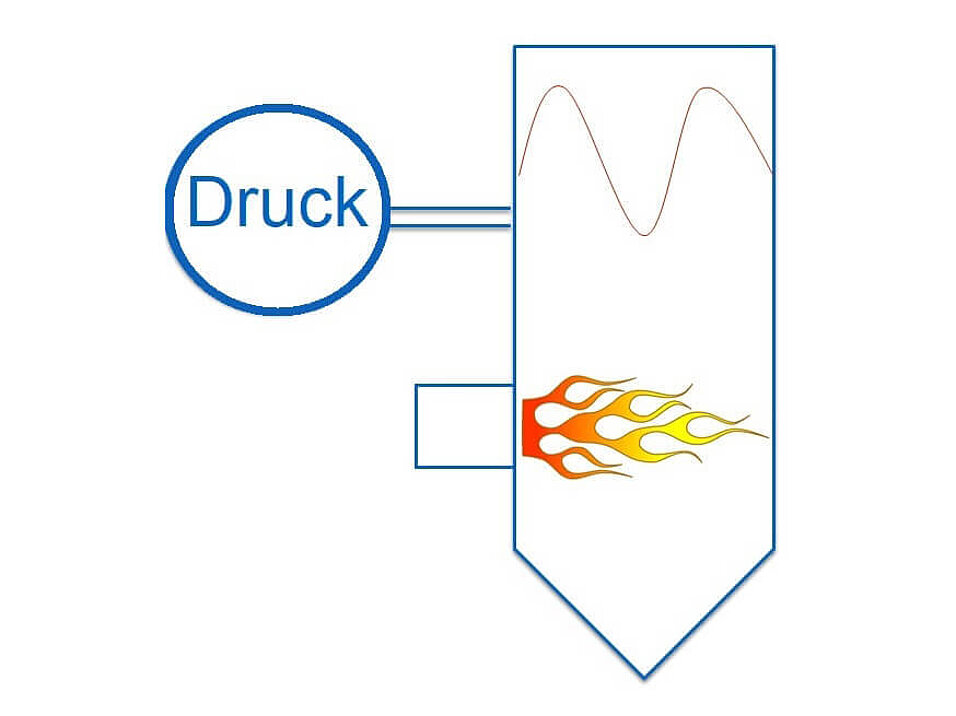

Schwingungserregung durch Gas/Kohlebrenner in Großkesseln

In fossilen Großkraftwerken oder Müllverbrennungsanlagen können systembedingt durch Rückkopplung oder umweltbedingt durch Außentemperatur und Luftdruck Schwingungen der Gassäule im Brennraum angeregt werden. Wir bieten Ihnen das Know-how und die Messtechnik um solche Schwingungen zu messen und zu bewerten. Die Beseitigung der Schwingungen kann oftmals durch anpassen und vertrimmen der Luftströme erfolgen.

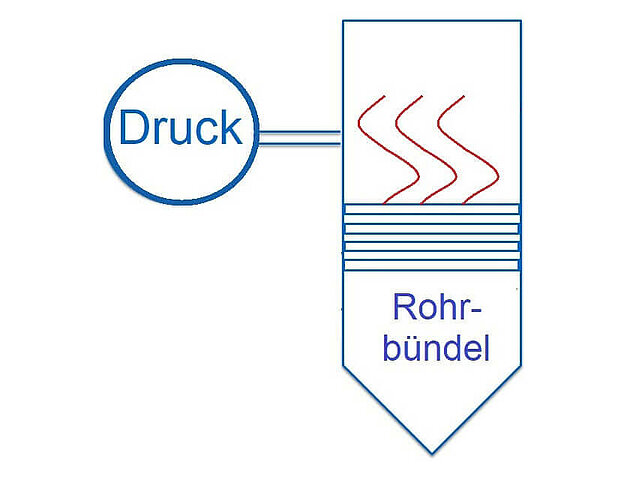

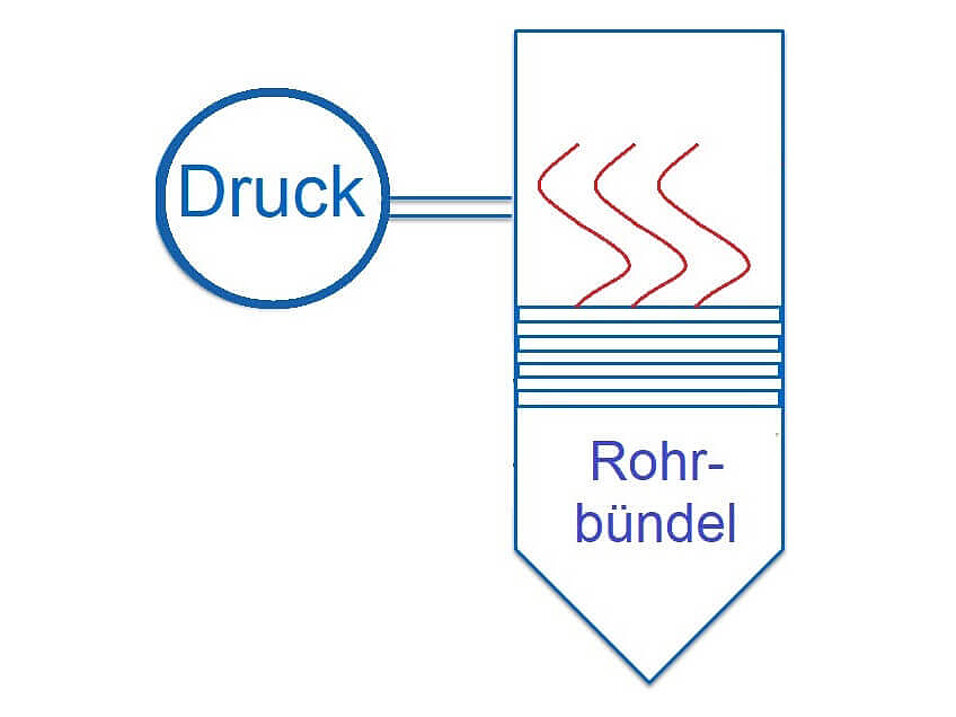

Schwingungserregung durch umströmte Rohrbündel - Karmansche Wirbelstrassen

Umströmte Rohre erzeugen Ablösewirbel (Karmansche Wirbelstrassen). Jedes einzelne Rohr erzeugt einen solchen Wirbel. Da in Rohrbündeln viele Rohre parallel angeströmt und umströmt werden, können sich einzelnen Ablösewirbel zu einer störenden oder schädigenden Schwingung aufsummieren. Die Schwingungswelle muss durch bauliche Maßnahmen gestört und das Gesamtsystem vertrimmt werden. Helfen können Blechpakete in den Rohrbündeln die den Resonanzraum ausreichend verändern und die Schwingungen reduzieren.


Schwingungserregung an Gasturbinen - Humming

In Gasturbinenbrennkammern kann je nach Umweltbedingungen und Brennereinstellungen Brummen auftreten, das sicherheitsrelevant überwacht werden muss. Vielfach reicht eine schmalbandige Überwachung relevanter Frequenzbänder und deren Schwingungspegel. Zum Einsatz kommen hochtemperaturfeste Drucksensoren, die direkt in der Brennkammer den Druck erfassen. Die Online-Auswertung kann ideal mit unseren Überwachungsgeräten erfolgen.
