Magnetflussüberwachung
Rotor <> Stator am Generator.

Polinstabilitäten direkt erkennen und Schwingungen reduzieren.

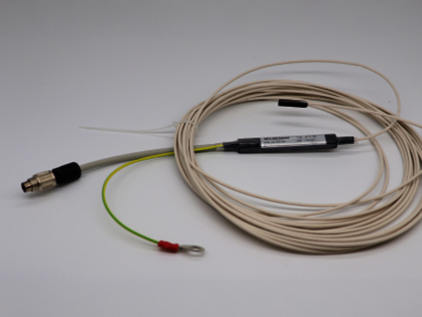

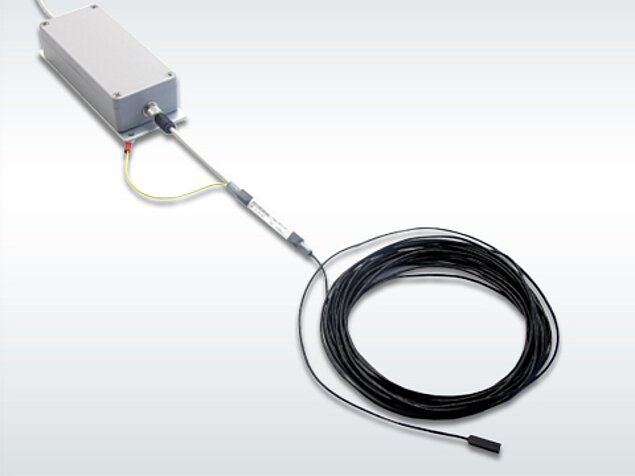

Der Magnetflussaufnehmer besteht aus einem Sensor und einem Messumformer. Das hochpräzise System verwendet die Hallmesstechnik zur Messung des Magnetfeldes in schwierigen elektrischen und elektromagnetischen Umgebungen wie dem Luftspalt in großen Generatoren und Elektromotoren. Die berührungslose Messung gewährleistet eine unbegrenzte Lebensdauer des Sensors ohne Verschleiß.

großer Messbereich von +/- 2 Tesla
Geringe Baugröße, flache Bauform
einfache Montage an der Statorwand
austauschbarer Sensorkopf

Magnetflusssensoren sind in unterschiedlichen Bauformen verfügbar

Einsatzgebiete

Magnetflusssensoren kommen in Generatoren und großen Elektromotoren zum Einsatz

Anwendungsbeschreibung

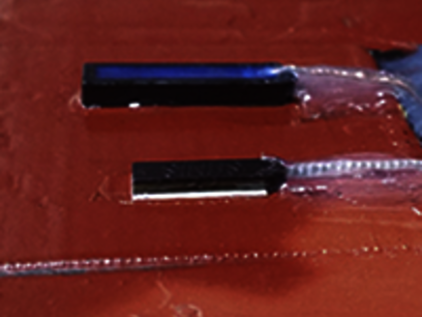

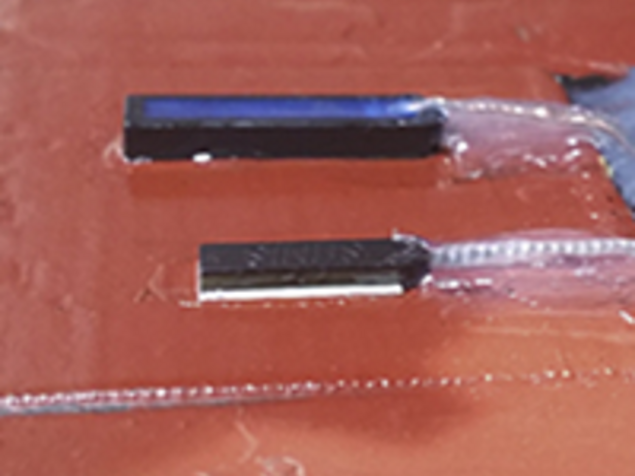

Die magnetische Flussüberwachung misst den Magnetfluss der einzelnen Rotorpole, um Fehler in der Magnetfeldhomogenität zu erkennen. Ein solcher Ausfall kann durch einen Kurzschluss in einem bestimmten Pol erklärt werden. Dieser Ausfall kann den Betriebswirkungsgrad herabsetzen oder hohe Schwingungen durch magnetische Unwucht erzeugen. Der Hall-Effekt-Sensor wird zur Überwachung von Generatoren mit einer großen Anzahl von Polen (Getriebelose Mühlenantriebe oder Hydrogeneratoren) verwendet. Typische Fehlerbilder die mit Magnetflusssensoren erkannt werden, sind: magnetische Unwucht und mechanische Instabilität des Pols. Gemessen wird auch die maximale absolute Flussabweichung zwischen zwei entgegengesetzten Polen oder zwei Nachbarpolen. Für eine permanente Überwachungsanwendung wird der Sensor auf die Statorwandbleche z.B. auf einen Statorzahn aufgeklebt. Für die temporäre Prüfung wird der Sensor in eine spezielle Montagevorrichtung aus Epoxidmaterial eingeschoben, die dauerhaft auf die Lamellen geklebt ist. Der Sensor wird mit Klebstoff/Dichtungsmittel fixiert und kann nach der Prüfung entfernt werden.
