Absolute Lagerschwingungsmessung
mit Piezo-Sensoren.

Piezo-Sensoren sind preiswert, robust, störungsunempfindlich und bieten einen hohen Dynamikbereich.

Piezo-Sensoren und Schwingungsmessung sind stark miteinander verbunden, in industriellen Einsätzen werden überwiegend galvanisch isolierte Piezo-Sensoren eingesetzt und das Beschleunigungssignal zur Geschwindigkeit integriert und überwacht. Für Condition Monitoring Anwendungen und Lagerschadensdiagnose werden die Beschleunigungssignale als Hüllkurvenspektrum ausgewertet. Für Prüfstand und Labor sind Triax-, Miniatur-, hochempfindliche- und Tastspitzensensoren verfügbar.

Geeignet für die Maschinenüberwachung nach ISO 20816, Absolut-Lagerschwingungsmessung und Schwingungsanalyse für Condition Monitoring Anwendungen nach VDI 3832
für raue Industriebedingungen geeignet, Staub und wassergeschützt im Edelstahlgehäuse
Ladungsausgang für hochempfindliche Typen oder IEPE-Spannungsausgang (100 m Kabellänge möglich)
Sensoren für Temperaturen bis 250 °C und optional mit ATEX Zulassung

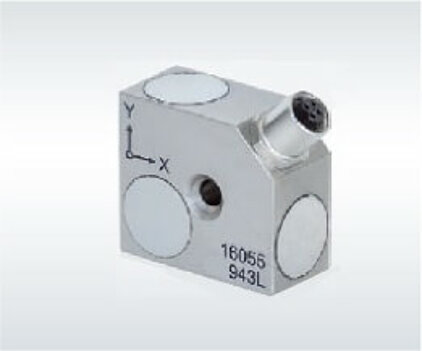

einachsig oder gleichzeitig in drei Achsenrichtungen X, Y, Z, optional mit Tastspitze

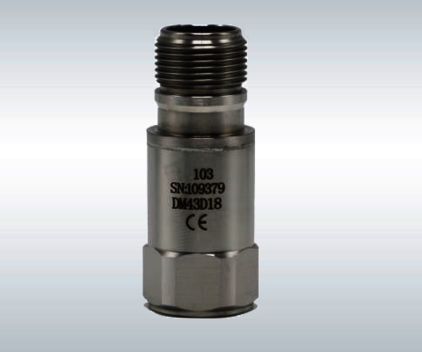

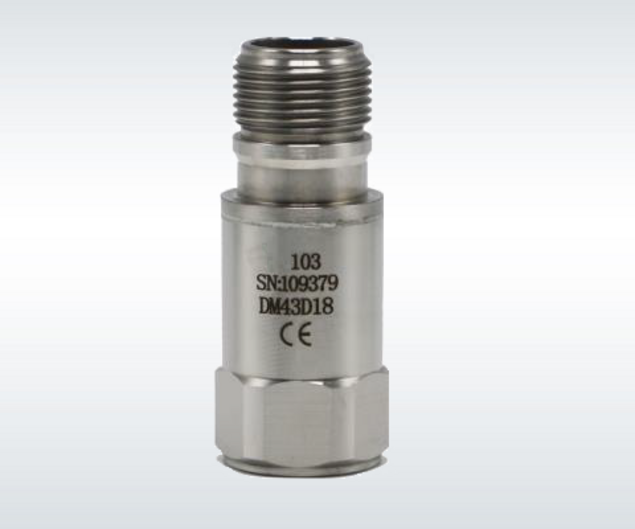

Piezo Beschleunigungssensoren für die absolute Lagerschwingungsmessung

Einsatzgebiete

Pumpen, Ventilatoren, Kompressoren, Turbinen, Generatoren, Walzwerke,
Am Prüfstand, im Labor für die mobile Schwingungsmessung mit Haftmagneten
Für die Modalanalyse, Gebäudeschwingung (DIN 4150) und Windkraftanlagen (VDI 3834)

Anwendungsbeschreibung

Beschleunigungssensoren messen die zeitliche Änderungsrate der Geschwindigkeit und zeichnen sich durch besondere gute Dynamikeigenschaften bis zu 50 kHz Messbereich aus. Beschleunigung wird typisch in „m/s²“ oder in „g“ gemessen. Die meisten Sensoren verfügen elektrisch über eine IEPE-Schnittstelle, die gleichzeitig die Sensoren speist und das Messsignal überträgt.

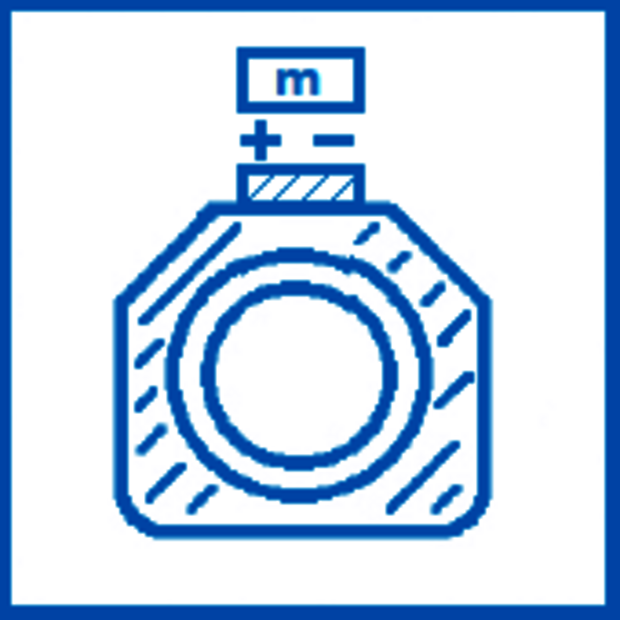

Insbesondere die Messung des Wälzlagerzustands erfolgt mit Beschleunigungssensoren, da diese in der Lage sind Stoßimpulse von geschädigten Lagern ausreichend gut aufzulösen. AVIBIA bietet eine Vielzahl unterschiedlicher Piezo-Sensoren für die meisten Anwendungsfälle an. Piezosensoren nutzen die Massenträgheit in Verbindung mit einem Kristall, um kleinste Ladungsverschiebungen zu erzeugen (Piezo-Effekt), die proportional zu der Beschleunigung sind.

Absolute Lagerschwingungsmessung mit Piezo-Sensoren
AVIBIA_Anwendungsreport_Schwingungsmessung_-_Absolute_Lagerschwingungsmessung_mit_Piezo_Sensoren.pdf
Download

Piezo Sensoren sind kostengünstig und messen hohe Frequenzen

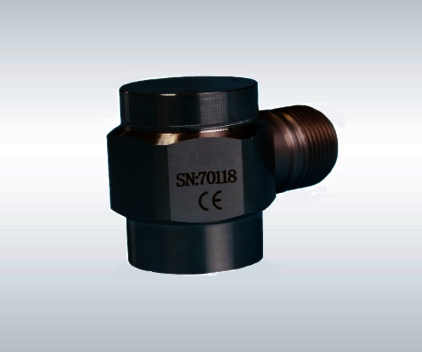

Piezo Beschleunigungssensor mit axialem Kabelangang und robuster MIL-C 5015 Buchse

Produkte von AVIBIA

AVIBIA liefert eine große Auswahl an Piezo-Sensoren für jeden Anwendungsfall. Zur Messwerterfassung liefert AVIBIA vom mobilen 2-Kanal-Gerät AVIBeamer, dem 8-Kanal AVT8 bis zum 32 Kanale Rhino Schutzsystem passende Lösungen an.
