Condition Monitoring durch Analyse von Motorstrom/Spannung.

Die Stromanalyse ermöglicht ein Condition Monitoring – ohne aufwändige Verkabelung; ohne Sensoren.

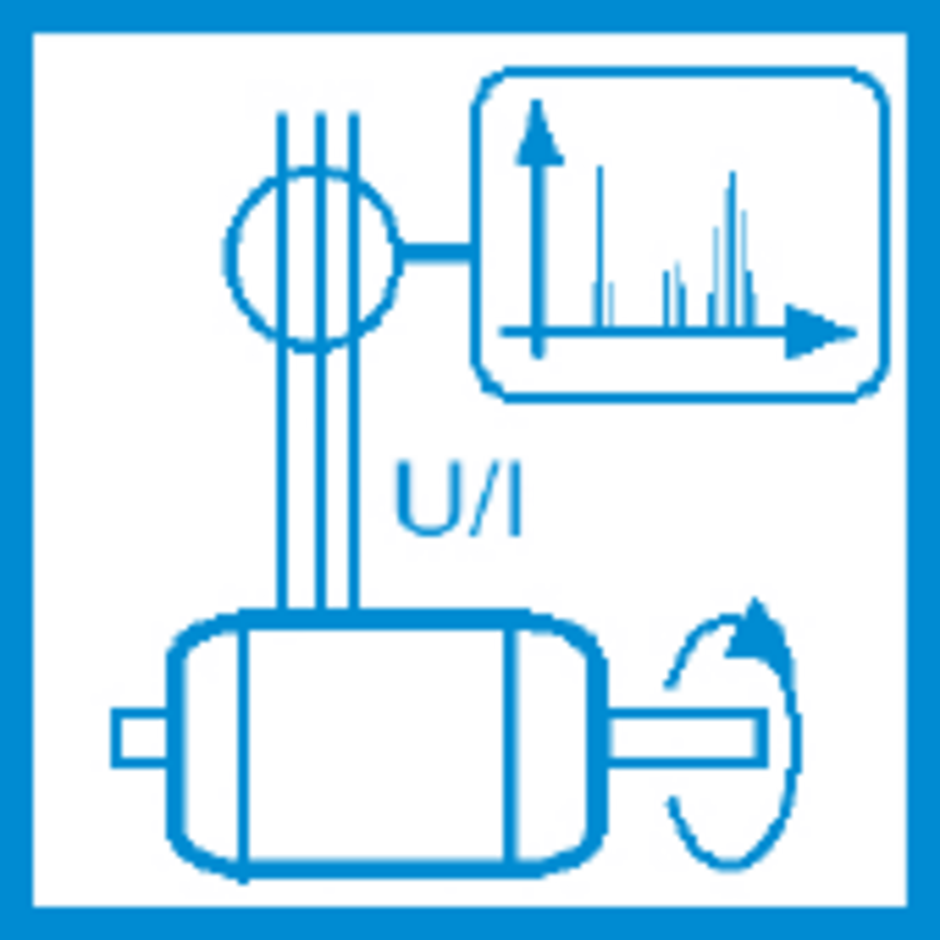

Das auf Motorstromanalyse beruhende CMS-System ist für die meisten frequenzgeregelten Elektromotoren und Generatoren geeignet. Das System diagnostiziert ein sehr breites Spektrum an elektrischen und mechanischen Fehlern, die nicht nur den Motor oder Generator, sondern auch die angeschlossenen Maschinen wie Pumpen, Lüfter, Kompressoren und Turbinen umfassen. Das System erfordert nur minimale Eingriffe des Bedieners bei der Einrichtung und dem Betrieb und liefert klare Hinweise auf die Art und Schwere der Entwicklung von Fehlern sowohl lokal an der überwachten Anlage als auch aus der Ferne. Die Technik beruht auf dem Effekt, dass sich mechanische Fehler/Effekte zurück auf den Motorstrom auswirken und dort erfasst werden können.

Sehr einfache Installation über Spannungsmessung und Strommessung
Hohe Diagnosetiefe ohne großen Aufwand
Umfangreiche Fehlerdetektion: Lose Fundamente/Komponenten, Unwucht, Fehlausrichtung, Übertragungsfehler, Gerätefehler, Lagerschäden, Rotorschäden, Stator-/Isolierschäden, Spannungs-Asymmetrie, Strom-Asymmetrie, interne und externe elektrische Fehler, Informationen zur Energieeffizienz

Einsatzgebiete

Pumpen, Ventilatoren, Lüfter, Elektromotoren, rotierende Maschinen u. v. m.

Anwendungsbeschreibung

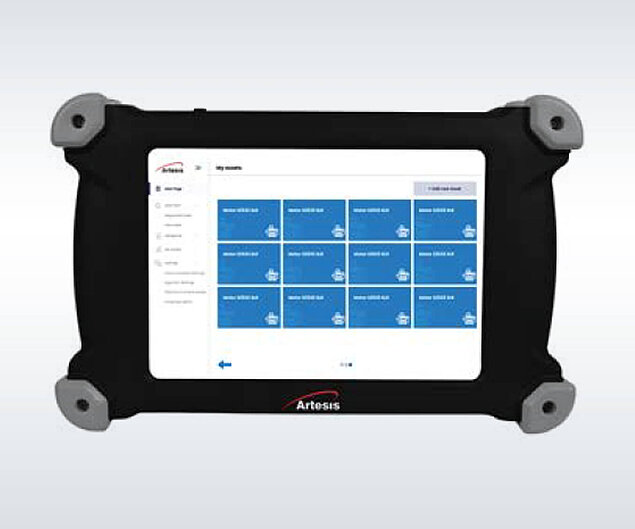

Die mobilen oder stationären Überwachungseinheiten werden einfach und kostengünstig über Strom- und Spannungssensoren an die Versorgungsleitungen des Motors oder Generators angeschlossen. Dies geschieht in der Regel in der Nähe der Motor- oder Generatorsteuerungen und nicht am Motor selbst, was die Installations- und Verkabelungskosten erheblich reduziert.

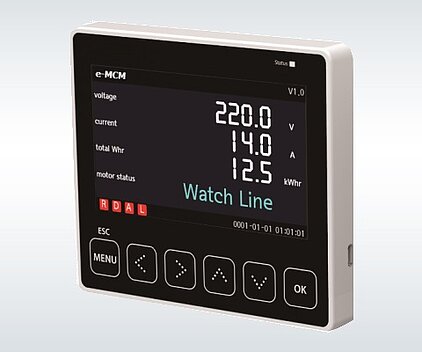

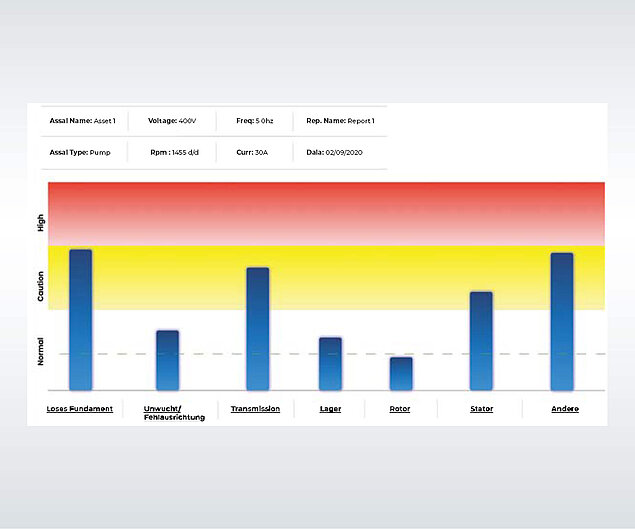

Das Motorstromanalysegerät wird über Stromzangen oder festinstallierte Stromwandler mit den Versorgungsleitungen verbunden. Dann beginnt die Lernphase (ca. 30 Minuten) und rüber KI-Verfahren erfolgt anschließend eine automatisierte Auswertung. Der Nutzer erhält im Resultat einen einfach verständlichen und aussagekräftigen Bericht. Dieser bewertet die Schwingungen und das Fehlerbild anhand vordefinierter Kriterien/Schadenssymptome wir Unwucht, Ausrichtfehler, Lagerschäden, Kavitation und weitere.

Eine Bewertung des Maschinenzustands ist mittels verständlicher Berichte sehr einfach und ohne spezielles Diagnosewissen möglich.

Condition Monitoring durch Analyse von Motorstrom/Spannung
AVIBIA_Anwendungsreport_Condition_Monitoring_-_Condition_Monitoring_durch_Analyse_von_Motorstrom_und_Spannung.pdf
Download
